2016 OPEL ASTRA J Инструкция по эксплуатации (in Russian)

Уход за автомобилем31911.Установите колпачки точек кре‐
пления домкрата на место в мо‐дификациях с облицовкой ниж‐
него обвязочного бруса кузова.
12. Положите на место замененное
колесо 3 319, автомобильный
инструмент 3 302 и головку для
колесных гаек-секреток 3 69.
13. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐
тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.Положение упора домкрата для
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.
Положение переднего рычага
подъемной платформы в днище ку‐
зова.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐ цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.

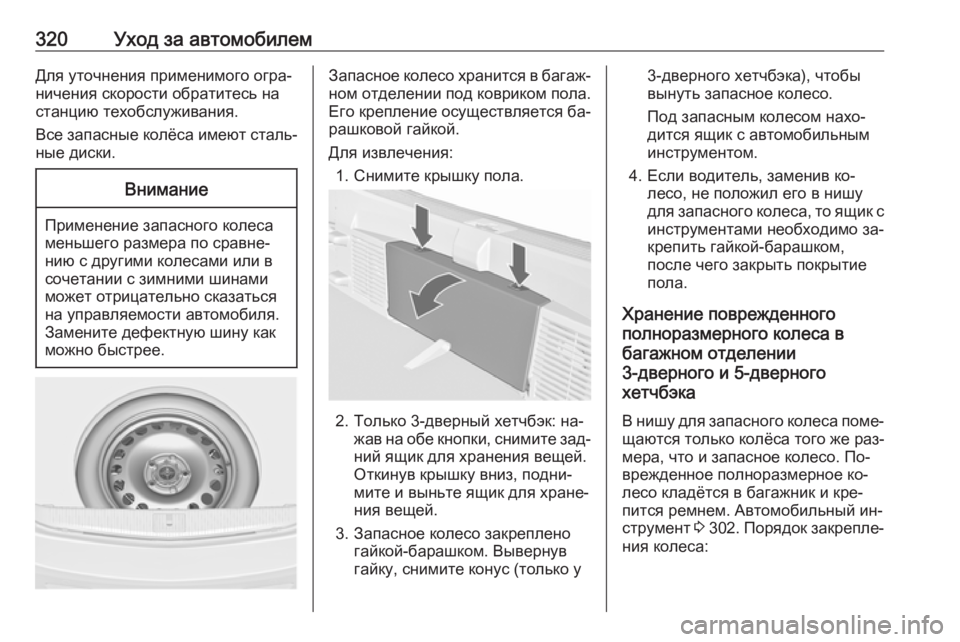

320Уход за автомобилемДля уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.
Все запасные колёса имеют сталь‐
ные диски.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Его крепление осуществляется ба‐ рашковой гайкой.
Для извлечения: 1. Снимите крышку пола.
2. Только 3-дверный хетчбэк: на‐ жав на обе кнопки, снимите зад‐
ний ящик для хранения вещей.
Откинув крышку вниз, подни‐
мите и выньте ящик для хране‐
ния вещей.
3. Запасное колесо закреплено гайкой-барашком. Вывернув
гайку, снимите конус (только у
3-дверного хетчбэка), чтобы
вынуть запасное колесо.
Под запасным колесом нахо‐
дится ящик с автомобильным
инструментом.
4. Если водитель, заменив ко‐ лесо, не положил его в нишу
для запасного колеса, то ящик с инструментами необходимо за‐
крепить гайкой-барашком,
после чего закрыть покрытие
пола.
Хранение поврежденного
полноразмерного колеса в
багажном отделении
3-дверного и 5-дверного
хетчбэка
В нишу для запасного колеса поме‐
щаются только колёса того же раз‐ мера, что и запасное колесо. По‐
врежденное полноразмерное ко‐
лесо кладётся в багажник и кре‐
пится ремнем. Автомобильный ин‐
струмент 3 302 . Порядок закрепле‐
ния колеса:

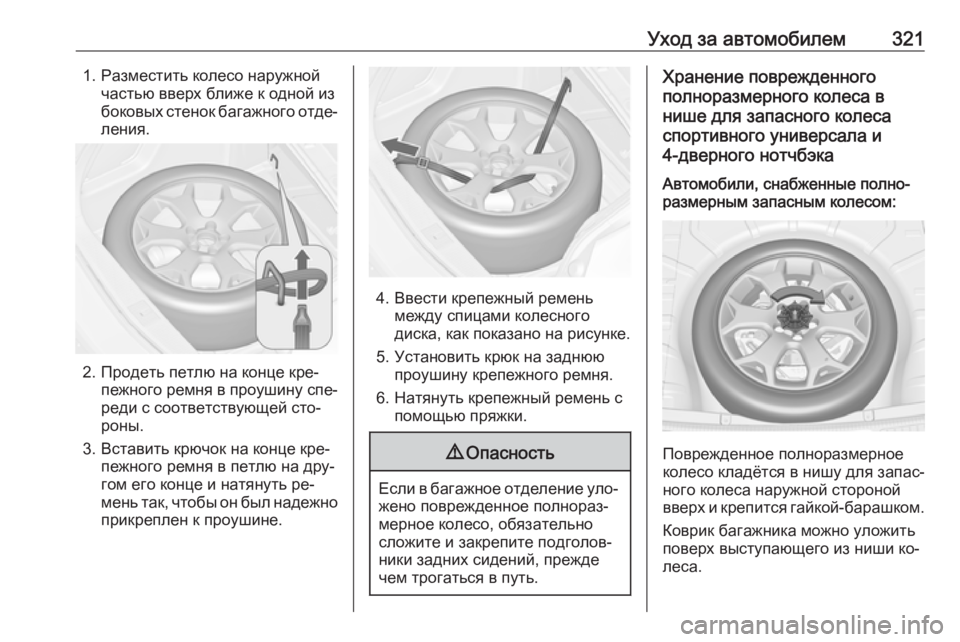

Уход за автомобилем3211. Разместить колесо наружнойчастью вверх ближе к одной из
боковых стенок багажного отде‐
ления.
2. Продеть петлю на конце кре‐ пежного ремня в проушину спе‐
реди с соответствующей сто‐
роны.
3. Вставить крючок на конце кре‐ пежного ремня в петлю на дру‐
гом его конце и натянуть ре‐
мень так, чтобы он был надежно
прикреплен к проушине.
4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Установить крюк на заднюю проушину крепежного ремня.
6. Натянуть крепежный ремень с помощью пряжки.
9 Опасность
Если в багажное отделение уло‐
жено поврежденное полнораз‐
мерное колесо, обязательно
сложите и закрепите подголов‐
ники задних сидений, прежде
чем трогаться в путь.
Хранение поврежденного
полноразмерного колеса в
нише для запасного колеса
спортивного универсала и
4-дверного нотчбэкаАвтомобили, снабженные полно‐
размерным запасным колесом:
Поврежденное полноразмерное
колесо кладётся в нишу для запас‐ ного колеса наружной стороной
вверх и крепится гайкой-барашком.
Коврик багажника можно уложить
поверх выступающего из ниши ко‐
леса.

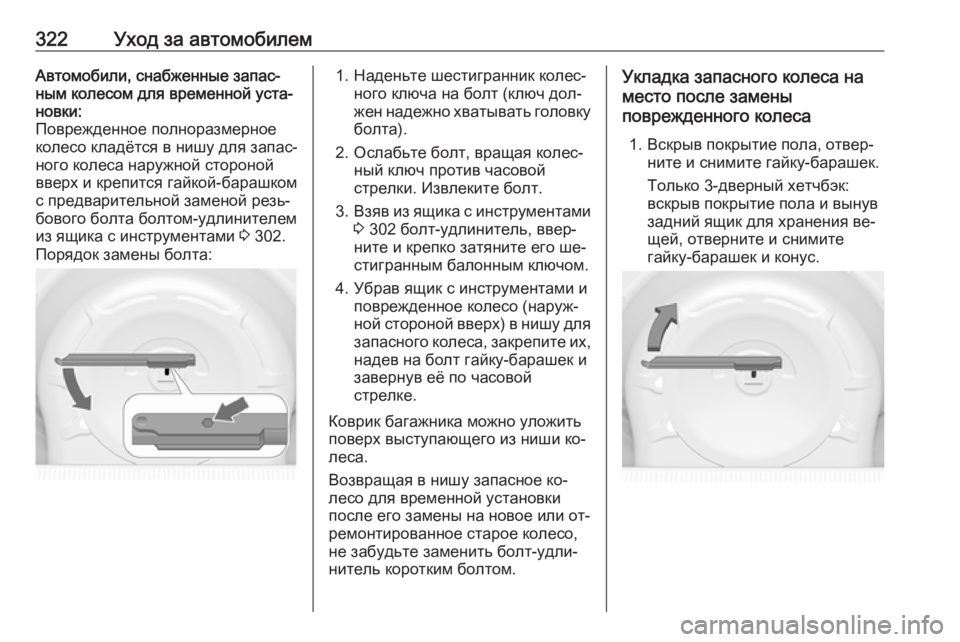

322Уход за автомобилемАвтомобили, снабженные запас‐
ным колесом для временной уста‐
новки:
Поврежденное полноразмерное
колесо кладётся в нишу для запас‐
ного колеса наружной стороной
вверх и крепится гайкой-барашком
с предварительной заменой резь‐
бового болта болтом-удлинителем
из ящика с инструментами 3 302.
Порядок замены болта:1. Наденьте шестигранник колес‐ ного ключа на болт (ключ дол‐
жен надежно хватывать головку
болта).
2. Ослабьте болт, вращая колес‐ ный ключ против часовой
стрелки. Извлеките болт.
3. Взяв из ящика с инструментами
3 302 болт-удлинитель, ввер‐
ните и крепко затяните его ше‐
стигранным балонным ключом.
4. Убрав ящик с инструментами и поврежденное колесо (наруж‐
ной стороной вверх) в нишу для запасного колеса, закрепите их,
надев на болт гайку-барашек и
завернув её по часовой
стрелке.
Коврик багажника можно уложить
поверх выступающего из ниши ко‐
леса.
Возвращая в нишу запасное ко‐
лесо для временной установки
после его замены на новое или от‐
ремонтированное старое колесо,
не забудьте заменить болт-удли‐
нитель коротким болтом.Укладка запасного колеса на
место после замены
поврежденного колеса
1. Вскрыв покрытие пола, отвер‐ ните и снимите гайку-барашек.
Только 3-дверный хетчбэк:
вскрыв покрытие пола и вынув
задний ящик для хранения ве‐
щей, отверните и снимите
гайку-барашек и конус.

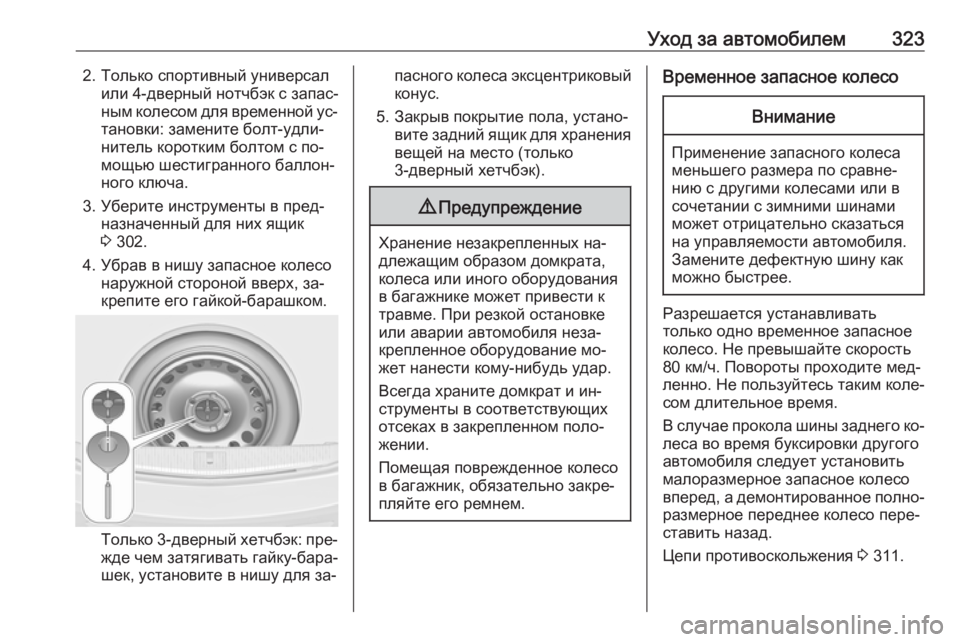

Уход за автомобилем3232. Только спортивный универсалили 4-дверный нотчбэк с запас‐
ным колесом для временной ус‐
тановки: замените болт-удли‐
нитель коротким болтом с по‐
мощью шестигранного баллон‐
ного ключа.
3. Уберите инструменты в пред‐ назначенный для них ящик
3 302.
4. Убрав в нишу запасное колесо наружной стороной вверх, за‐
крепите его гайкой-барашком.
Только 3-дверный хетчбэк: пре‐
жде чем затягивать гайку-бара‐
шек, установите в нишу для за‐
пасного колеса эксцентриковый конус.
5. Закрыв покрытие пола, устано‐ вите задний ящик для хранения
вещей на место (только
3-дверный хетчбэк).9 Предупреждение
Хранение незакрепленных на‐
длежащим образом домкрата,
колеса или иного оборудования
в багажнике может привести к
травме. При резкой остановке
или аварии автомобиля неза‐
крепленное оборудование мо‐ жет нанести кому-нибудь удар.
Всегда храните домкрат и ин‐
струменты в соответствующих
отсеках в закрепленном поло‐ жении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.
Временное запасное колесоВнимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
80 км/ч. Повороты проходите мед‐
ленно. Не пользуйтесь таким коле‐
сом длительное время.
В случае прокола шины заднего ко‐ леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 311.

324Уход за автомобилемЗапасное колесо с
направленным рисунком
протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ
(например, стрелка) на боковине
шины.
Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Как можно быст‐
рее замените дефектную шину на новую или отремонтирован‐
ную.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐
ства быстрой зарядки.
Если аккумуляторная батарея ав‐
томобиля разрядилась, двигатель
можно запустить с помощью вспо‐ могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.
9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею авто‐мобиля искр и открытого пла‐
мени.
● Разряженная аккумуляторная батарея автомобиля может за‐
мерзнуть уже при температуре
около 0 °C. Перед подключе‐
нием пусковых проводов раз‐
морозьте замерзшую аккуму‐
ляторную батарею.
● Работая с аккумуляторной ба‐ тареей автомобиля, надевайтезащитные очки и одежду.

Уход за автомобилем325● Используйте вспомогательнуюаккумуляторную батарею с та‐
ким же номинальным напряже‐ нием (12 В). Ее емкость (Ач)
должна быть не менее емкости
разряженной аккумуляторной
батареи автомобиля.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25
мм 2
для дизельных двигате‐
лей).
● Не отключайте разряженную батарею автомобиля от авто‐
мобильной сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника питания не накло‐
няйтесь над аккумуляторной
батареей автомобиля.
● Зажимы одного провода не должны касаться зажимов дру‐
гого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.● Включите стояночный тормоз, установите механическую ко‐
робку передач в нейтральное
положение, а автоматическую
коробку передач на Р.
● Снимите защитные колпачки с положительных клемм обеих
аккумуляторных батарей.Порядок подключения проводов:
1. Подключите красный провод к "положительной" клемме вспо‐
могательной аккумуляторной
батареи.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся аккуму‐
ляторной батареи автомобиля.
3. Подключите черный провод к "отрицательной" клемме вспо‐
могательной аккумуляторной
батареи.
4. Другой конец черного провода подключите на "массу" автомо‐
биля, например, к блоку двига‐
теля или болту крепления дви‐ гателя. Подключение следует
выполнить как можно дальше
от разряженной аккумулятор‐
ной батареи, но в пределах
60 см.
Проложите провода таким об‐
разом, чтобы они не касались вра‐
щающихся деталей в моторном от‐
секе.

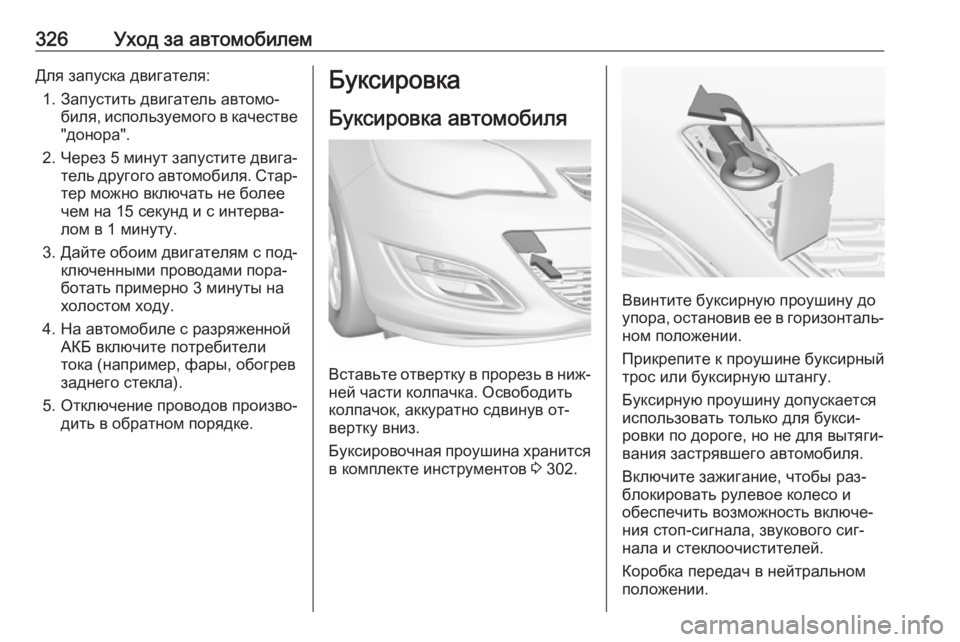

326Уход за автомобилемДля запуска двигателя:1. Запустить двигатель автомо‐ биля, используемого в качестве
"донора".
2. Через 5 минут запустите двига‐ тель другого автомобиля. Стар‐тер можно включать не более
чем на 15 секунд и с интерва‐
лом в 1 минуту.
3. Дайте обоим двигателям с под‐ ключенными проводами пора‐
ботать примерно 3 минуты на
холостом ходу.
4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.Буксировка
Буксировка автомобиля
Вставьте отвертку в прорезь в ниж‐
ней части колпачка. Освободить
колпачок, аккуратно сдвинув от‐
вертку вниз.
Буксировочная проушина хранится в комплекте инструментов 3 302.
Ввинтите буксирную проушину до
упора, остановив ее в горизонталь‐
ном положении.
Прикрепите к проушине буксирный
трос или буксирную штангу.
Буксирную проушину допускается
использовать только для букси‐
ровки по дороге, но не для вытяги‐ вания застрявшего автомобиля.
Включите зажигание, чтобы раз‐
блокировать рулевое колесо и
обеспечить возможность включе‐
ния стоп-сигнала, звукового сиг‐
нала и стеклоочистителей.
Коробка передач в нейтральном
положении.
