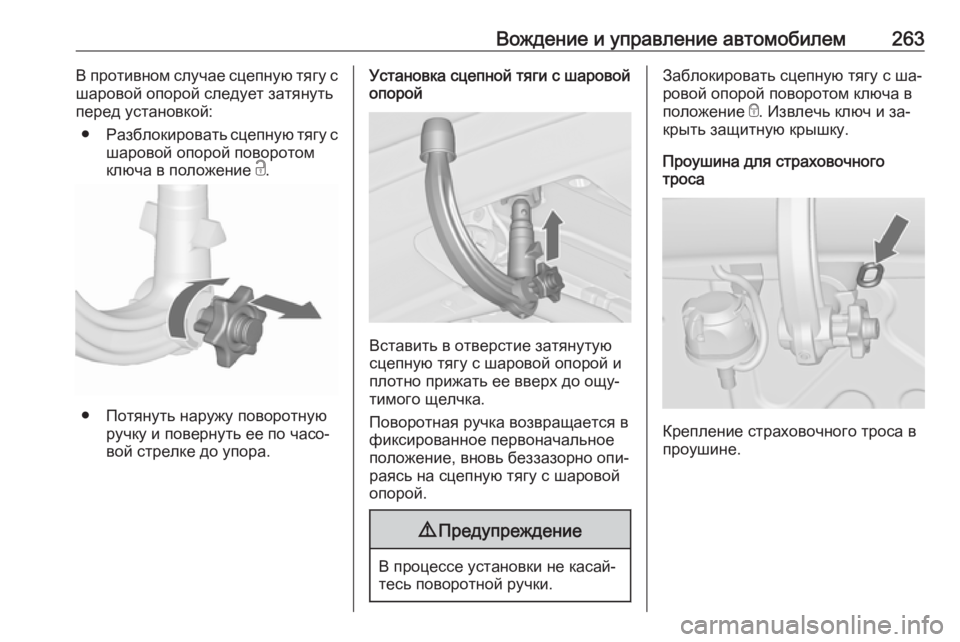

Вождение и управление автомобилем263В противном случае сцепную тягу с
шаровой опорой следует затянуть
перед установкой:
● Разблокировать сцепную тягу с
шаровой опорой поворотом
ключа в положение c.
● Потянуть наружу поворотную
ручку и повернуть ее по часо‐
вой стрелке до упора.
Установка сцепной тяги с шаровой
опорой
Вставить в отверстие затянутую
сцепную тягу с шаровой опорой и плотно прижать ее вверх до ощу‐
тимого щелчка.
Поворотная ручка возвращается в фиксированное первоначальное
положение, вновь беззазорно опи‐
раясь на сцепную тягу с шаровой
опорой.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с ша‐
ровой опорой поворотом ключа в
положение e. Извлечь ключ и за‐
крыть защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.

264Вождение и управление автомобилемПроверить правильность
установки сцепной тяги с шаровой
опорой
● Зеленый маркер на поворот‐ ной ручке должен быть совме‐
щен с зеленым маркером на
сцепной тяге с шаровой опо‐ рой.
● Между поворотной ручкой и сцепной тягой с шаровой опо‐
рой зазора быть не должно.
● Сцепная тяга с шаровой опо‐ рой должна быть плотно за‐
фиксирована в отверстии.
● Сцепная тяга с шаровой опо‐ рой должна быть заблокиро‐
вана, а ключ следует извлечь.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство ус‐
тановлено неправильно, обра‐
титесь за помощью на станцию
техобслуживания.
Снятие сцепной тяги с шаровой
опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Потянуть наружу поворотную ручку
и повернуть ее по часовой стрелке
до упора. Вытянуть вниз сцепную
тягу с шаровой опорой.
Вставить в отверстие уплотнитель‐ ную заглушку. Сложить розетку.
Все модификации, кроме модели с
3-дверным кузовом хэтчбек:
Вставьте задний край заглушки в
отверстие на бампере и сложите
передний край заглушки, надавив
на него вверх.
Надавите на крепления по направ‐
лению наружу.
Система динамическойстабилизации прицепа
Если система обнаружит рыскание
прицепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время активной работы
системы необходимо стараться
удерживать рулевое колесо прямо.

Вождение и управление автомобилем265Система динамической стабилиза‐
ции прицепа (TSA) - это компонент
электронной системы динамиче‐
ской стабилизации 3 209.

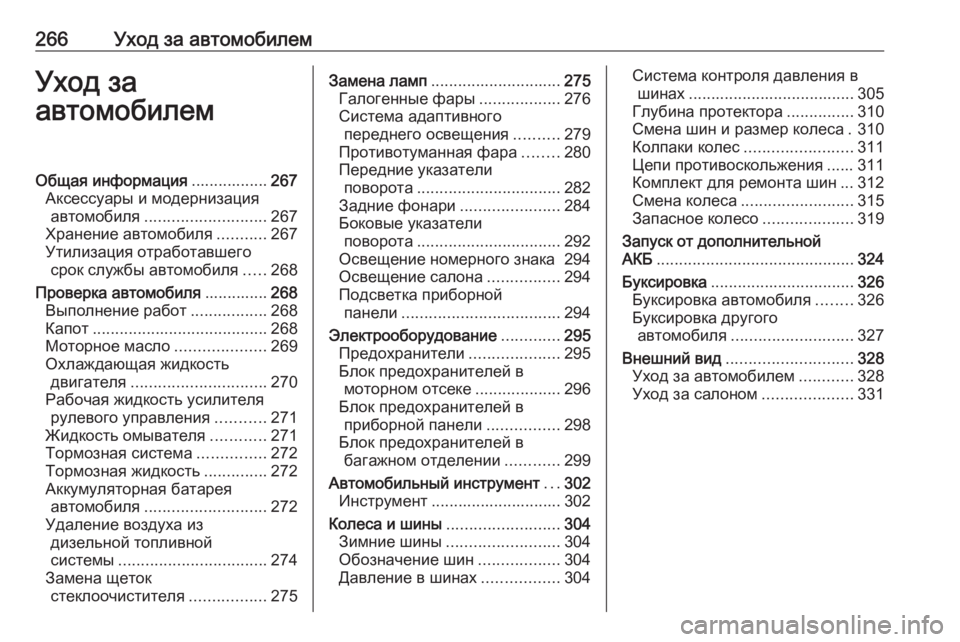

266Уход за автомобилемУход за
автомобилемОбщая информация .................267
Аксессуары и модернизация автомобиля ........................... 267
Хранение автомобиля ...........267
Утилизация отработавшего срок службы автомобиля .....268
Проверка автомобиля ..............268
Выполнение работ .................268
Капот ....................................... 268
Моторное масло ....................269
Охлаждающая жидкость двигателя .............................. 270
Рабочая жидкость усилителя рулевого управления ...........271
Жидкость омывателя ............271
Тормозная система ...............272
Тормозная жидкость ..............272
Аккумуляторная батарея автомобиля ........................... 272
Удаление воздуха из дизельной топливной
системы ................................. 274
Замена щеток стеклоочистителя .................275Замена ламп ............................. 275
Галогенные фары ..................276
Система адаптивного переднего освещения ..........279
Противотуманная фара ........280
Передние указатели поворота ................................ 282
Задние фонари ......................284
Боковые указатели поворота ................................ 292
Освещение номерного знака 294
Освещение салона ................294
Подсветка приборной панели ................................... 294
Электрооборудование .............295
Предохранители ....................295
Блок предохранителей в моторном отсеке ...................296
Блок предохранителей в приборной панели ................298
Блок предохранителей в багажном отделении ............299
Автомобильный инструмент ...302
Инструмент ............................. 302
Колеса и шины ......................... 304
Зимние шины ......................... 304
Обозначение шин ..................304
Давление в шинах .................304Система контроля давления в
шинах ..................................... 305
Глубина протектора ...............310
Смена шин и размер колеса . 310
Колпаки колес ........................ 311
Цепи противоскольжения ...... 311
Комплект для ремонта шин ... 312
Смена колеса ......................... 315
Запасное колесо ....................319
Запуск от дополнительной АКБ ............................................ 324
Буксировка ................................ 326
Буксировка автомобиля ........326
Буксировка другого автомобиля ........................... 327
Внешний вид ............................ 328
Уход за автомобилем ............328
Уход за салоном ....................331

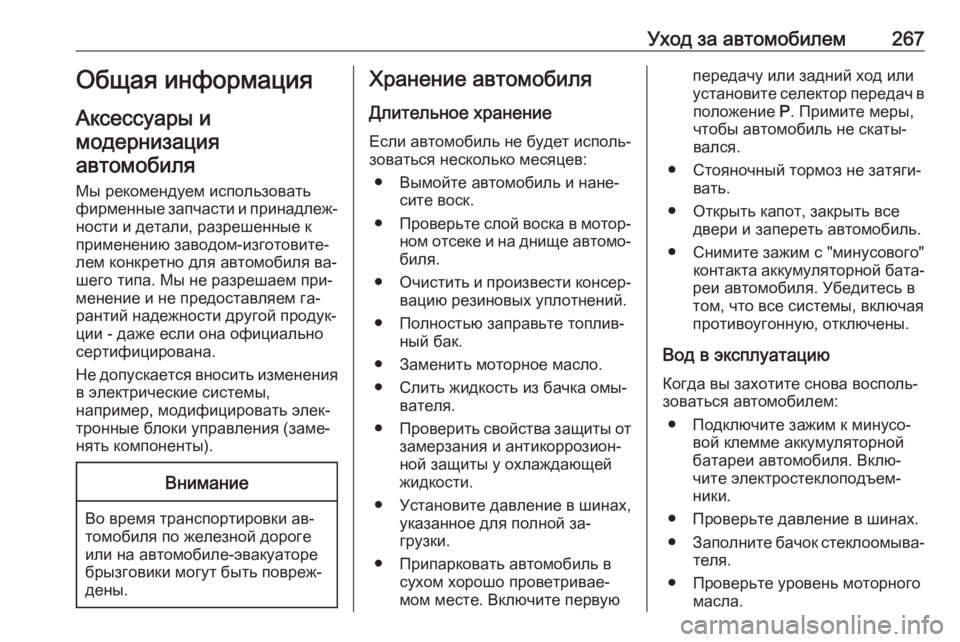

Уход за автомобилем267Общая информацияАксессуары и
модернизация автомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐
ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля ва‐
шего типа. Мы не разрешаем при‐
менение и не предоставляем га‐
рантий надежности другой продук‐
ции - даже если она официально сертифицирована.
Не допускается вносить изменения
в электрические системы,
например, модифицировать элек‐
тронные блоки управления (заме‐
нять компоненты).Внимание
Во время транспортировки ав‐
томобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранениеЕсли автомобиль не будет исполь‐зоваться несколько месяцев:
● Вымойте автомобиль и нане‐ сите воск.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистить и произвести консер‐
вацию резиновых уплотнений.
● Полностью заправьте топлив‐ ный бак.
● Заменить моторное масло. ● Слить жидкость из бачка омы‐ вателя.
● Проверить свойства защиты от
замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной за‐
грузки.
● Припарковать автомобиль в сухом хорошо проветривае‐
мом месте. Включите первуюпередачу или задний ход или
установите селектор передач в положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Стояночный тормоз не затяги‐ вать.
● Открыть капот, закрыть все двери и запереть автомобиль.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐
реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.
Вод в эксплуатацию Когда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторнойбатареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах.
● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.

268Уход за автомобилем● Проверьте уровень охлаждаю‐щей жидкости.
● При необходимости устано‐ вите на место номерной знак.
Утилизация отработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая ути‐
лизация предусмотрена законода‐
тельством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.
Утилизацию автомобилей с газото‐ пливной системой следует осу‐
ществлять в сервисных центрах,
уполномоченных для работы с дан‐ ным типом автомобилей.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.
9 Опасность
Система зажигания и ксеноно‐
вые фары находятся под высо‐
ким напряжением. Не касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и вер‐
ните его в исходное положение.

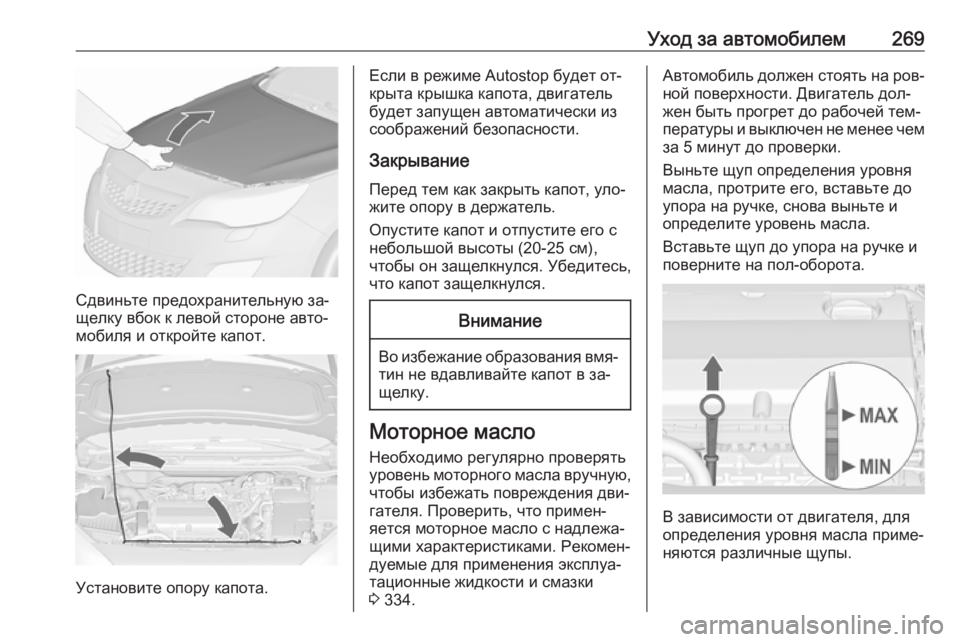

Уход за автомобилем269
Сдвиньте предохранительную за‐
щелку вбок к левой стороне авто‐ мобиля и откройте капот.
Установите опору капота.
Если в режиме Autostop будет от‐
крыта крышка капота, двигатель
будет запущен автоматически из соображений безопасности.
Закрывание Перед тем как закрыть капот, уло‐
жите опору в держатель.
Опустите капот и отпустите его с
небольшой высоты (20-25 см),
чтобы он защелкнулся. Убедитесь,
что капот защелкнулся.Внимание
Во избежание образования вмя‐ тин не вдавливайте капот в за‐
щелку.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения дви‐
гателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения эксплуа‐
тационные жидкости и смазки
3 334.
Автомобиль должен стоять на ров‐
ной поверхности. Двигатель дол‐
жен быть прогрет до рабочей тем‐
пературы и выключен не менее чем
за 5 минут до проверки.
Выньте щуп определения уровня
масла, протрите его, вставьте до
упора на ручке, снова выньте и
определите уровень масла.
Вставьте щуп до упора на ручке и
поверните на пол-оборота.
В зависимости от двигателя, для
определения уровня масла приме‐
няются различные щупы.

270Уход за автомобилем
Если уровень моторного масла
упал до отметки MIN, необходимо
долить моторное масло.
Мы рекомендуем заливать то же
масло, которое использовалось при последней замене.
Уровень моторного масла не дол‐ жен быть выше верхней отметки
MAX на щупе.Внимание
Излишки масла необходимо
слить или откачать.
Заправочные емкости 3 354.
Установите крышку ровно и затя‐
ните ее.
Охлаждающая жидкость двигателя
Температура замерзания охлаж‐
дающей жидкости составляет при‐
мерно -28 °C. В автомобили, пред‐
назначенные для регионов с хо‐
лодным климатом, на заводе за‐
правляется охлаждающая жид‐
кость, имеющая температуру за‐
мерзания около -37 °C.
Внимание
Применяйте только разрешен‐
ную незамерзающую жидкость.
Уровень охлаждающей
жидкости
Внимание
Слишком низкий уровень охлаж‐ дающей жидкости может приве‐
сти к повреждению двигателя.
