2016 OPEL ASTRA J Инструкция по эксплуатации (in Russian)

Уход за автомобилем279Лампы указателей поворота/фары,
включаемые при езде в светлое
время суток (2)
1. Поверните патрон (2) против
часовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из отражателя.
2. Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
Система адаптивного переднего освещения
9 Опасность
В системе адаптивного голов‐
ного освещения используются
ксеноновые блок-фары.
Ксеновые фары работают под
очень высоком напряжении. Не
касайтесь этих узлов. Замену
ламп выполнять на станции тех‐ обслуживания.
Боковые и дневные ходовые огни
представляют собой светодиоды,
не подлежащие замене.
Лампы фар бокового света можно
менять.
Фары бокового света
1. Повернуть колпачок против ча‐ совой стрелки и извлечь его.

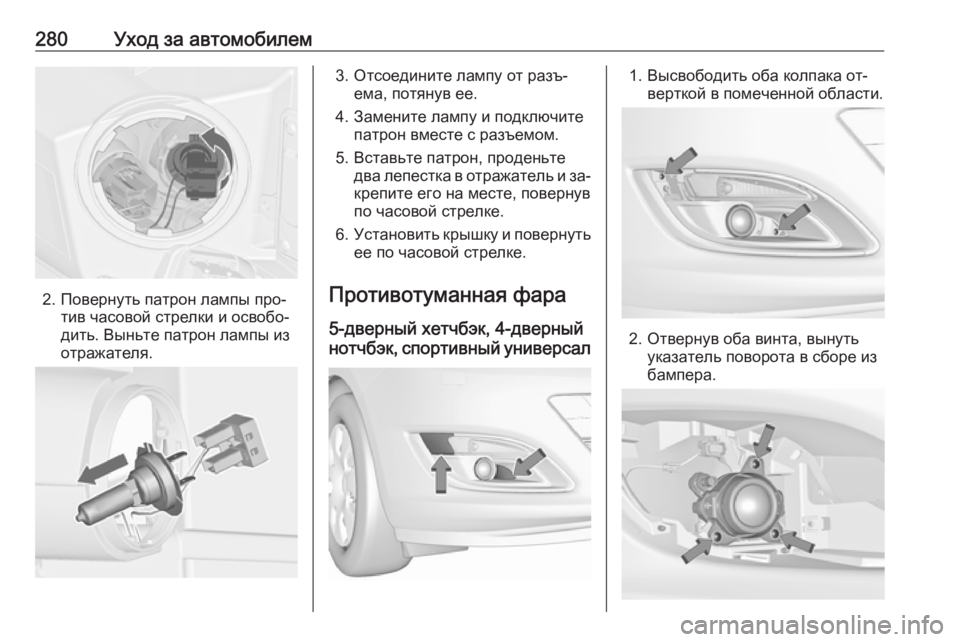

280Уход за автомобилем
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините лампу от разъ‐ ема, потянув ее.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Противотуманная фара
5-дверный хетчбэк, 4-дверный
нотчбэк, спортивный универсал1. Высвободить оба колпака от‐ верткой в помеченной области.
2. Отвернув оба винта, вынутьуказатель поворота в сборе из
бампера.

Уход за автомобилем2813. Отвернув три винта, вынутьпротивотуманную фару в сбореиз бампера.
4. Поверните патрон лампы про‐ тив часовой стрелки и извле‐
ките его из отражателя.
5. Отсоедините патрон лампы от разъема, нажав на язычок фик‐
сатора.
6. Заменив патрон лампы и вста‐ вив его в отражатель, повер‐
нуть гнездо по часовой стрелке
и подсоединить разъем пат‐
рона.
7. Вставив противотуманный фо‐ нарь в сборе в бампер, закре‐
пить тремя винтами.
8. Вставив указатель поворота в сборе в бампер, закрепитьдвумя винтами.
9. Установить оба колпака на ме‐ сто.
3-дверный хетчбэк
1. Отсоедините крышку, вставив отвертку в углубление, и сни‐
мите ее.
2. Отвернув оба винта, вынуть фонарь в сборе из бампера.

282Уход за автомобилем3. Поверните патрон лампы про‐тив часовой стрелки и извле‐
ките его из отражателя.
4. Отсоедините патрон лампы от разъема, нажав на язычок фик‐
сатора.
5. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
6. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
7. Установите фонарь в сборе и плотно заверните оба винта.
8. Установите и зафиксируйте крышку.Передние указатели
поворота
5-дверный хетчбэк, 4-дверный
нотчбэк, спортивный универсал
1. Высвободить оба колпака от‐ верткой в помеченной области.
2. Отвернув оба винта, вынутьфонарь в сборе из бампера.
3. Отсоединить патрон лампы от отражателя, нажав на оба сто‐порных выступа.

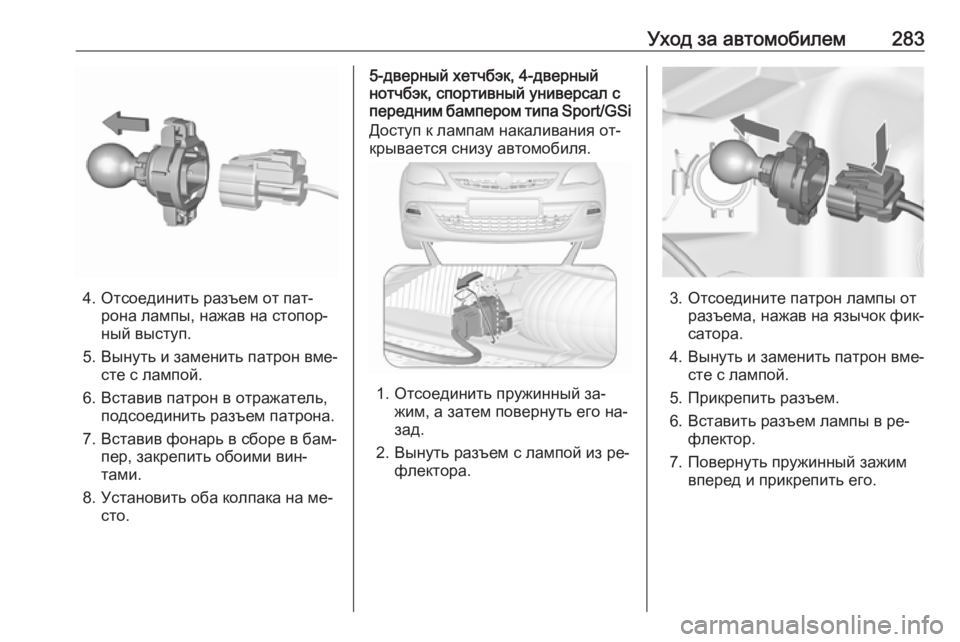

Уход за автомобилем283
4. Отсоединить разъем от пат‐рона лампы, нажав на стопор‐
ный выступ.
5. Вынуть и заменить патрон вме‐ сте с лампой.
6. Вставив патрон в отражатель, подсоединить разъем патрона.
7. Вставив фонарь в сборе в бам‐ пер, закрепить обоими вин‐
тами.
8. Установить оба колпака на ме‐ сто.
5-дверный хетчбэк, 4-дверный
нотчбэк, спортивный универсал с
передним бампером типа Sport/GSi
Доступ к лампам накаливания от‐
крывается снизу автомобиля.
1. Отсоединить пружинный за‐ жим, а затем повернуть его на‐
зад.
2. Вынуть разъем с лампой из ре‐ флектора.
3. Отсоедините патрон лампы отразъема, нажав на язычок фик‐
сатора.
4. Вынуть и заменить патрон вме‐ сте с лампой.
5. Прикрепить разъем.
6. Вставить разъем лампы в ре‐ флектор.
7. Повернуть пружинный зажим вперед и прикрепить его.

284Уход за автомобилем3-дверный хетчбэк
1. Поверните колпачок (1) противчасовой стрелки и снимите его.
2. Поверните разъем лампы про‐ тив часовой стрелки, чтобы его
высвободить и вынуть из ре‐
флектора.
3. Извлеките лампу из патрона, вращая ее против часовой
стрелки.
4. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Задние фонари
5-дверный хетчбэк
1. Снять крышку сбоку, предвари‐ тельно её отпустив.

Уход за автомобилем2852. Вручную отвернуть пластмас‐совую крепежную гайку из‐
нутри.
3. Снять задний фонарь в сборе, аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
4. Отсоединить кабель от места крепления.
5. Отсоединить разъем жгута про‐
водов от патрона лампы.
6. Вынуть патрон лампы из фо‐ наря в сборе, отвернув три
винта отверткой.
7. Снять и заменить лампу, акку‐ ратно ввернув новую лампу в
гнездо против часовой стрелки:
Задний фонарь ( 1)
Стоп-сигнал ( 2)
Указатель поворота ( 3)
8. Вставить патрон лампы в зад‐ ний фонарь в сборе и прикре‐
пить его винтами на месте. Под‐
стыковать разъем жгута прово‐
дов и прикрепить кабель к месту крепления. Закрепив фонарь в
сборе в нише кузова автомо‐
биля крепежными штифтами,
затяните пластмассовую кре‐
пежную гайку изнутри багаж‐
ного отделения.
Закрыть крышку и зафиксиро‐
вать ее.

286Уход за автомобилемЗадние фонари в двери багажного
отделения
1. Открыв заднюю откидную
дверь, снять сбоку крышку и обе
заглушки.
2. Отвернуть и снять три винта.
3. Снять фонарь в сборе. Прове‐ рить, что кабелепровод ос‐
тается в требуемом положении.
4. Нажав на стопорный выступ, вынуть патрон лампы из фо‐
наря в сборе.
5. Снять и заменить лампу, акку‐ ратно ввернув новую лампу в
гнездо против часовой стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
6. Вставить патрон лампы в зад‐ ний фонарь в сборе. Установив
фонарь в сборе на заднюю от‐
кидную дверь, затянуть винты
изнутри. Установите все
крышки.
4-дверный нотчбэк
1. Снять крышку сбоку.
