2016 OPEL ASTRA J Инструкция по эксплуатации (in Russian)

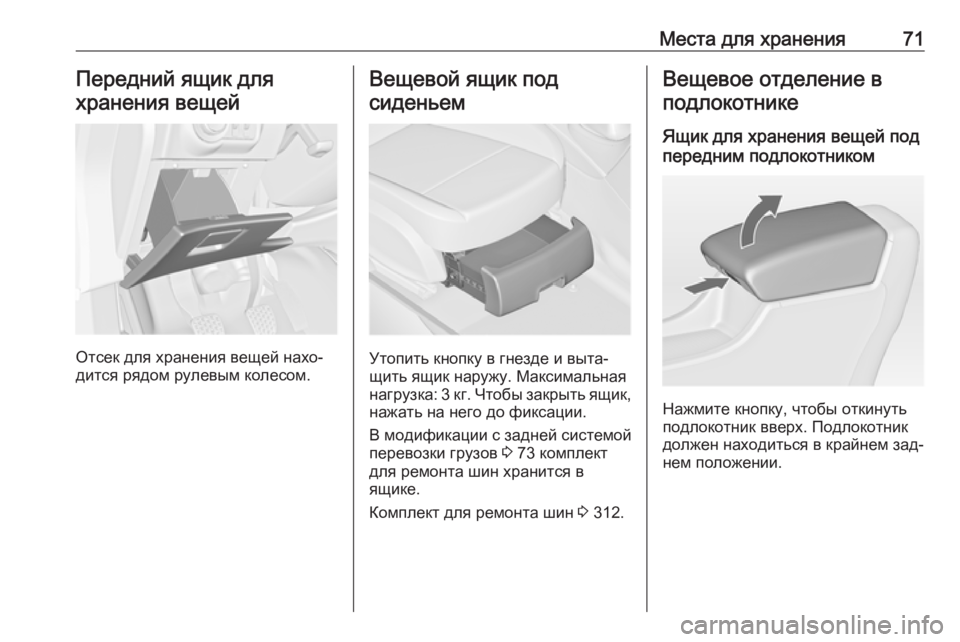

Места для хранения71Передний ящик дляхранения вещей
Отсек для хранения вещей нахо‐
дится рядом рулевым колесом.
Вещевой ящик под
сиденьем
Утопить кнопку в гнезде и выта‐
щить ящик наружу. Максимальная
нагрузка: 3 кг. Чтобы закрыть ящик,
нажать на него до фиксации.
В модификации с задней системой
перевозки грузов 3 73 комплект
для ремонта шин хранится в
ящике.
Комплект для ремонта шин 3 312.
Вещевое отделение в
подлокотнике
Ящик для хранения вещей под
передним подлокотником
Нажмите кнопку, чтобы откинуть
подлокотник вверх. Подлокотник
должен находиться в крайнем зад‐
нем положении.

72Места для храненияВещевое отделение в заднем
подлокотнике
Откиньте подлокотник вниз и от‐
кройте крышку.
Закройте крышку, прежде чем
снова сложить подлокотник.
Отсек хранения вещей в
центральной консоли
Передняя консоль
Ящик для хранения вещей можно
использовать для хранения мелких предметов.
В зависимости от модификации под полкой располагается ящик
для хранения вещей.
Сдвинуть крышку назад.
Нажмите кнопку, чтобы извлечь
раму подстаканника. Раму можно
хранить в вещевом перчаточном
ящике.

Места для хранения73Другой отсек для хранения вещей
находится под промежуточной пол‐
кой. Сложите промежуточную
полку и прикрепите ее в вертикаль‐
ном положении. Раму подстакан‐
ника можно вставить на штатное
место и использовать для хране‐
ния бутылей.
Задняя консоль
Выдвинуть ящик наружу.
Внимание
Запрещается использовать
угли, золу и другие тлеющие ма‐ териалы.
Задняя система
перевозки грузов
Система для перевозки двух
велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет при‐
креплять велосипеды к выдвижной каретке, которая встроена в пол ав‐
томобиля. Транспортировка других объектов запрещена.
Задняя система перевозки грузов
рассчитана на максимальную на‐
грузку в 40 кг. Вес одного велоси‐
педа не должен превышать 20 кг.
Колесная база велосипеда не
должна превышать 1,2 м. Иначе
безопасное крепление велосипеда
невозможно.
Если каретка системы перевозки
грузов не используется, ее необхо‐ димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
никаких предметов, которые могли
бы отсоединиться во время транс‐
портировки.Внимание
На закрепляйте на кронштейне
для перевозки велосипедов ве‐
лосипеды с карбоновыми шату‐
нами. В противном случае воз‐
можно повреждение велоси‐
педа.
Выдвижение
Открыть заднюю откидную дверь.

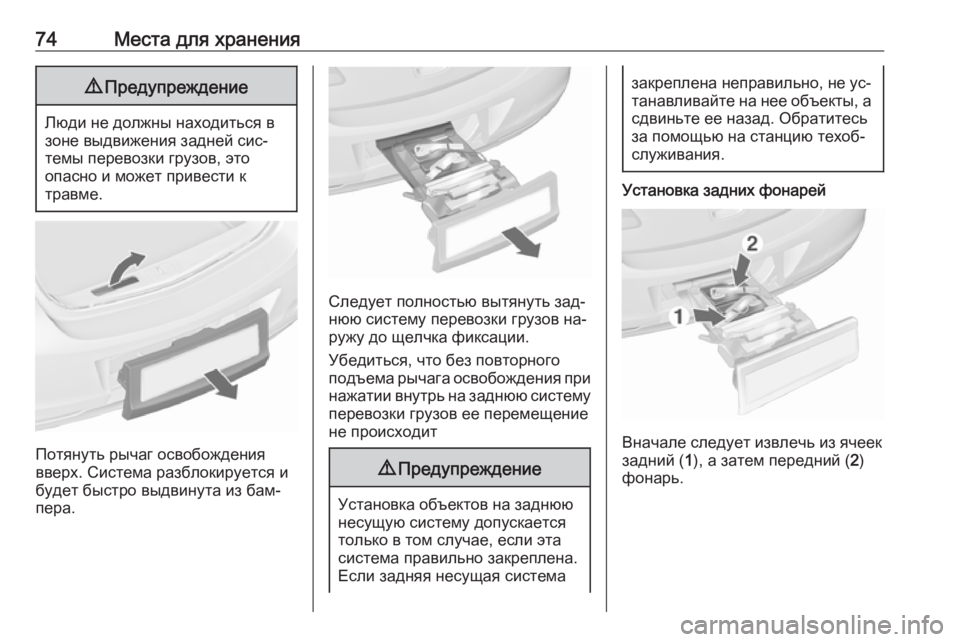

74Места для хранения9Предупреждение
Люди не должны находиться в
зоне выдвижения задней сис‐ темы перевозки грузов, это
опасно и может привести к
травме.
Потянуть рычаг освобождения
вверх. Система разблокируется и
будет быстро выдвинута из бам‐
пера.
Следует полностью вытянуть зад‐
нюю систему перевозки грузов на‐
ружу до щелчка фиксации.
Убедиться, что без повторного
подъема рычага освобождения при
нажатии внутрь на заднюю систему перевозки грузов ее перемещение
не происходит
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а сдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.
Установка задних фонарей
Вначале следует извлечь из ячеек
задний ( 1), а затем передний ( 2)
фонарь.

Места для хранения75
Полностью разложите кронштейн
на задней стороне фонаря.
Надавите на рычаг фиксатора вниз
и вставьте опорный кронштейн фо‐ наря в отверстие до фиксации.
Выполнить эту операцию для
обоих задних фонарей.
Проверить правильность положе‐
ния и надежность крепления ка‐
беля и лампы.
Фиксация задней системы
перевозки грузов
Поверните сначала правый ( 1) за‐
жимной рычаг, затем левый ( 2),
пока не почувствуете сопротивле‐
ние.

76Места для хранения
Задняя система перевозки грузов
фиксируется, если повернуть за‐
жимные рычаги приблизительно на 50°. Если этого не сделать, без‐
опасность эксплуатации не сможет
быть обеспечена.
Примечание
Закройте заднюю багажную
дверь.
Раскрывание ячеек под
коленчатые рычаги вращения
педалей велосипеда
Поднять вверх одну или обе ячейки
под коленчатые рычаги вращения
педалей велосипеда так, чтобы за‐ фиксировались диагональные
упоры.
Извлечь крепления коленчатых ры‐
чагов вращения педалей велоси‐
педа из ячеек.

Места для хранения77Подгонка задней системы
перевозки грузов под велосипед
Нажать рычаг освобождения и из‐
влечь ячейки для колес.
Нажать на рычаг освобождения
фиксирующего ремешка и освобо‐
дить фиксирующий ремешок.
Подготовка велосипеда к
закреплению
Примечание
Максимально допустимая ширина
шатуна составляет 38,3 мм, а тол‐ щина – 14,4 мм.
Повернуть левую педаль велоси‐
педа (не оборудованную звездоч‐
кой привода цепи) и установить ее
вертикально в нижнее положение.
Педаль на левом коленчатом ры‐
чаге вращения педали велосипеда должна располагаться горизон‐
тально.
Переднее колесо устанавливае‐
мого спереди велосипеда должно
располагаться слева.
Переднее колесо устанавливае‐
мого сзади велосипеда должно
располагаться справа.
Крепление велосипеда к задней
системе перевозки грузов

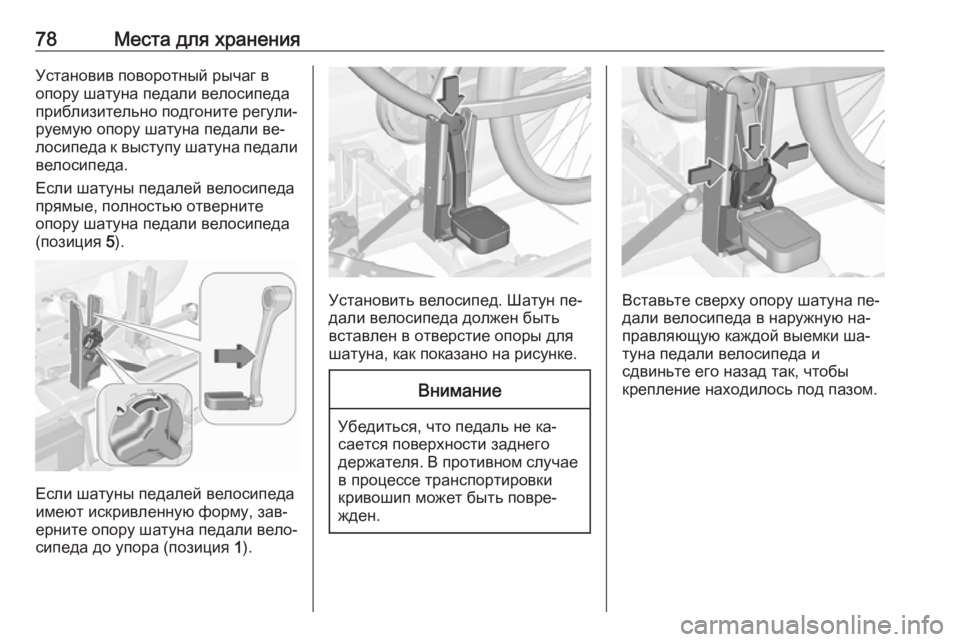

78Места для храненияУстановив поворотный рычаг в
опору шатуна педали велосипеда
приблизительно подгоните регули‐
руемую опору шатуна педали ве‐
лосипеда к выступу шатуна педали
велосипеда.
Если шатуны педалей велосипеда
прямые, полностью отверните
опору шатуна педали велосипеда
(позиция 5).
Если шатуны педалей велосипеда
имеют искривленную форму, зав‐
ерните опору шатуна педали вело‐
сипеда до упора (позиция 1).
Установить велосипед. Шатун пе‐
дали велосипеда должен быть
вставлен в отверстие опоры для
шатуна, как показано на рисунке.
Внимание
Убедиться, что педаль не ка‐
сается поверхности заднего
держателя. В противном случае
в процессе транспортировки
кривошип может быть повре‐
жден.
Вставьте сверху опору шатуна пе‐
дали велосипеда в наружную на‐
правляющую каждой выемки ша‐
туна педали велосипеда и
сдвиньте его назад так, чтобы
крепление находилось под пазом.
