Места для хранения79
Закрепите шатун педали велоси‐
педа, ввернув крепежный винт в
крепление шатуна педали.
Разместить ячейки для установки
колес велосипеда так, чтобы вело‐
сипед располагался как можно бо‐ лее горизонтально. В данном слу‐чае расстояние между педалями и
задней откидной дверью должно
быть не менее 5 см.
Обе шины велосипеда должны на‐
ходиться в ячейках для колес ве‐
лосипеда.Внимание
Обязательно раздвиньте обе
колесные опоры до нужной ши‐
рины, чтобы оба колеса велоси‐
педа были установлены в
опоры. Иначе крепление вело‐
сипеда в горизонтальном на‐
правлении не гарантируется.
Несоблюдение этого правила
может привести к повреждению
колес велосипеда горячими вы‐
хлопными газами.Выровнять велосипед в продоль‐
ном направлении движения авто‐
мобиля: Немного освободить креп‐ ление педали.
Установите велосипед верти‐
кально с помощью поворотного ры‐
чага в опоре шатуна педали вело‐
сипеда.
Если два велосипеда мешают друг другу, подгоните взаимное положе‐ние велосипедов, регулируя колес‐
ные опоры и поворотный рычаг в
опоре шатуна педали велосипеда
так, чтобы велосипеды не мешали друг другу. Убедиться, что между

80Места для хранениявелосипедом и автомобилем
имеется достаточное свободное
место.
Затяните от руки с максимальным
усилием винт крепления крон‐
штейна фиксации педали.
Закрепите колеса обоих велосипе‐
дов в колесных опорах при помощи
крепежных ремней.
Проверить, что велосипед на‐
дежно закреплен.
Внимание
Зазор между велосипедом и ав‐ томобилем должен составлять
не менее 5 см. При необходимо‐
сти ослабьте гайку руля и по‐
верните его боком.
Запишите и сохраните регулировки
колесных опор для велосипедов и
поворотного рычага опоры для ша‐ туна педали для каждого велоси‐
педа. Правильная предваритель‐
ная настройка облегчает после‐
дующую установку велосипеда.
Рекомендуется закрепить на внеш‐ нем велосипеде предупредитель‐
ный знак, чтобы привлечь внима‐
ние других водителей.
Снятие велосипеда с задней
системы перевозки грузов
Освободить фиксирующие реме‐
шки на обеих шинах велосипеда.
Удерживая велосипед, слегка от‐
вернуть крепежный винт крепления
подшипников педали, затем под‐ нять крепление подшипников пе‐
дали и снять его.

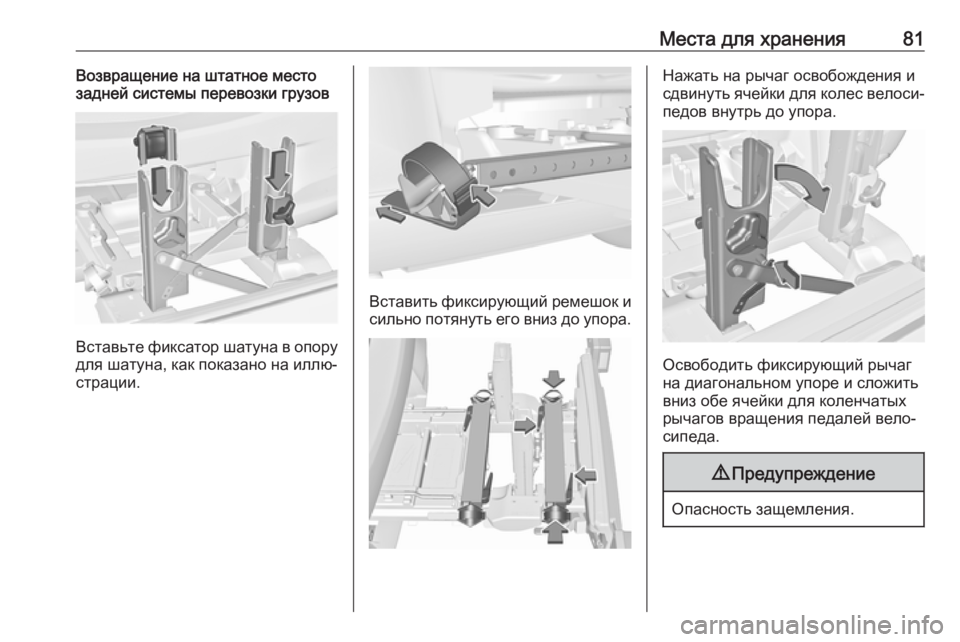

Места для хранения81Возвращение на штатное место
задней системы перевозки грузов
Вставьте фиксатор шатуна в опору
для шатуна, как показано на иллю‐
страции.
Вставить фиксирующий ремешок и
сильно потянуть его вниз до упора.
Нажать на рычаг освобождения и
сдвинуть ячейки для колес велоси‐
педов внутрь до упора.
Освободить фиксирующий рычаг
на диагональном упоре и сложить
вниз обе ячейки для коленчатых
рычагов вращения педалей вело‐
сипеда.
9 Предупреждение
Опасность защемления.

82Места для хранения
Сначала поверните до упора ле‐
вый зажимной рычаг ( 1), затем пра‐
вый ( 2).
Нажать и опустить вниз зажимной
рычаг, вытянуть опоры обеих ламп наружу из ячеек.
Сложите кронштейны на задней
стороне фонарей.
Вначале поместить в ячейки пе‐
редний ( 1), а затем задний ( 2) фо‐
нарь, и нажать на них вниз до
упора. Во избежание повреждений
вставить кабели полностью в на‐
правляющие.
Открыть заднюю откидную дверь.
Нажмите вверх и удерживайте ры‐
чаг фиксатора. Слегка приподни‐
мите каретку и задвиньте ее в бам‐
пер до фиксации.
Рычаг освобождения должен воз‐
вратиться в первоначальное поло‐
жение.
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐
ный центр.

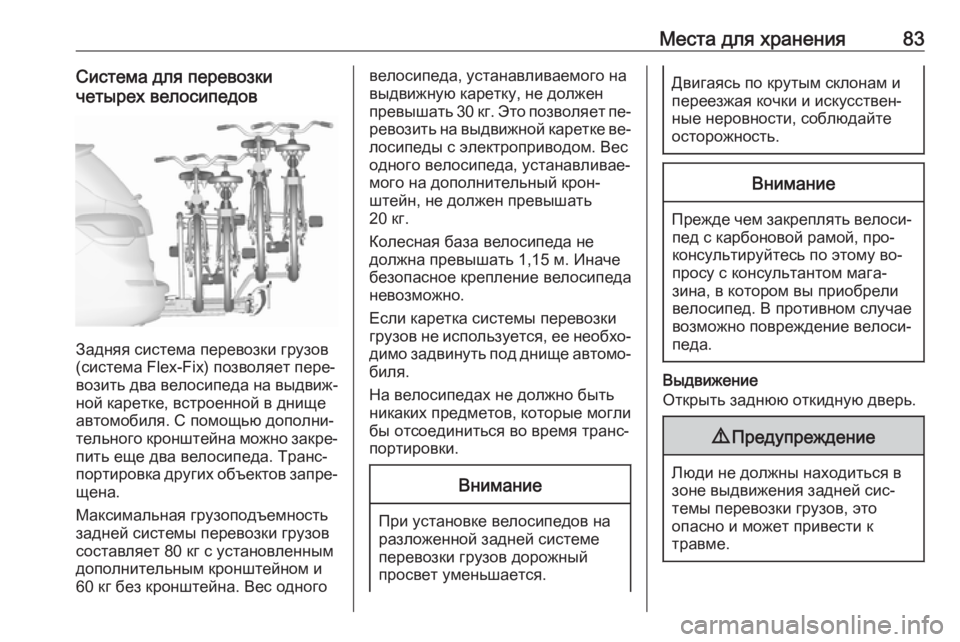

Места для хранения83Система для перевозки
четырех велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет пере‐ возить два велосипеда на выдвиж‐ ной каретке, встроенной в днищеавтомобиля. С помощью дополни‐
тельного кронштейна можно закре‐ пить еще два велосипеда. Транс‐портировка других объектов запре‐
щена.
Максимальная грузоподъемность
задней системы перевозки грузов
составляет 80 кг с установленным
дополнительным кронштейном и
60 кг без кронштейна. Вес одного
велосипеда, устанавливаемого на
выдвижную каретку, не должен
превышать 30 кг. Это позволяет пе‐
ревозить на выдвижной каретке ве‐ лосипеды с электроприводом. Вес
одного велосипеда, устанавливае‐
мого на дополнительный крон‐
штейн, не должен превышать
20 кг.
Колесная база велосипеда не
должна превышать 1,15 м. Иначе
безопасное крепление велосипеда
невозможно.
Если каретка системы перевозки
грузов не используется, ее необхо‐ димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
никаких предметов, которые могли
бы отсоединиться во время транс‐
портировки.Внимание
При установке велосипедов на
разложенной задней системе
перевозки грузов дорожный
просвет уменьшается.
Двигаясь по крутым склонам и
переезжая кочки и искусствен‐ ные неровности, соблюдайте
осторожность.Внимание
Прежде чем закреплять велоси‐ пед с карбоновой рамой, про‐
консультируйтесь по этому во‐
просу с консультантом мага‐
зина, в котором вы приобрели
велосипед. В противном случае
возможно повреждение велоси‐
педа.
Выдвижение
Открыть заднюю откидную дверь.
9 Предупреждение
Люди не должны находиться в
зоне выдвижения задней сис‐ темы перевозки грузов, это
опасно и может привести к
травме.

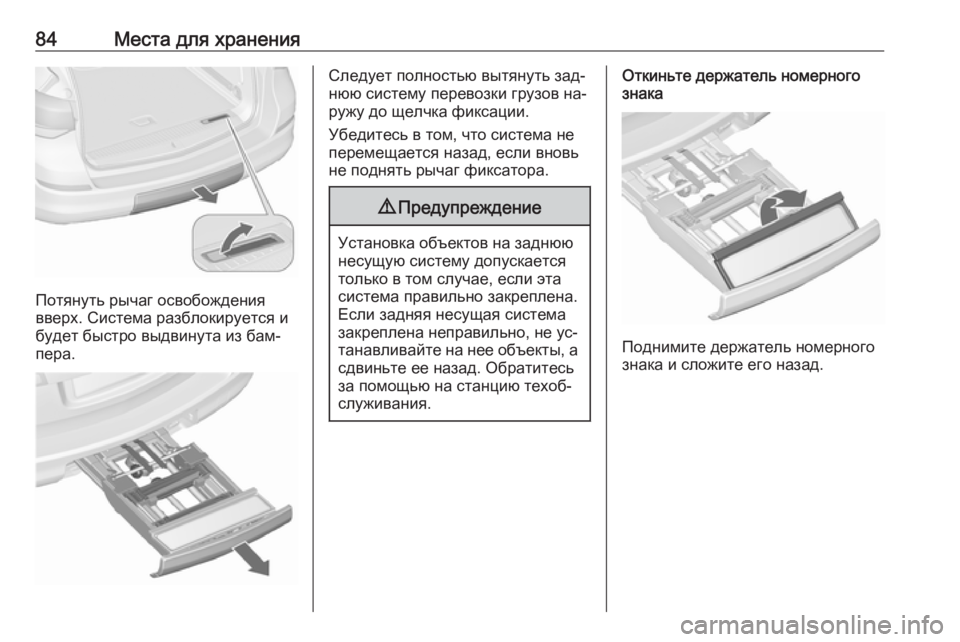

84Места для хранения
Потянуть рычаг освобождения
вверх. Система разблокируется и
будет быстро выдвинута из бам‐ пера.
Следует полностью вытянуть зад‐
нюю систему перевозки грузов на‐
ружу до щелчка фиксации.
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта
система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а сдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.
Откиньте держатель номерного знака
Поднимите держатель номерного
знака и сложите его назад.

Места для хранения85Разложите задние фонари
Разложите оба задних фонаря.
Фиксация задней системы
перевозки грузов
Откиньте оба фиксирующих ры‐
чага в стороны, насколько это воз‐ можно.
В противном случае безопасная эк‐
сплуатация не обеспечивается.
Разложите колесные опоры
Разложите обе колесные опоры.
Сборка рамы для перевозки
велосипедов
Поднимите раму за заднюю часть
( 1 ) и потяните ее назад.
Разложите раму ( 2).

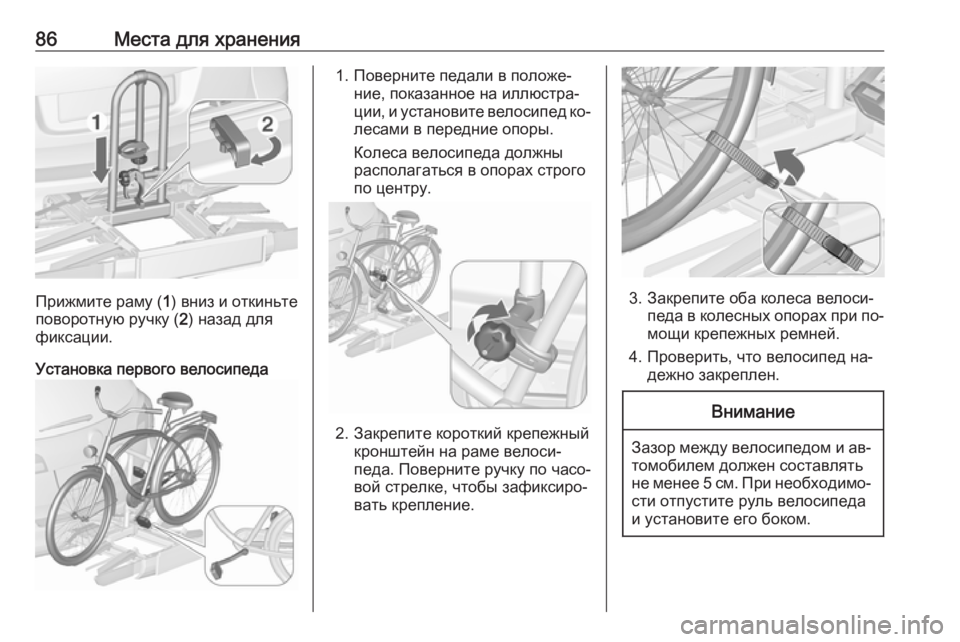

86Места для хранения
Прижмите раму (1) вниз и откиньте
поворотную ручку ( 2) назад для
фиксации.
Установка первого велосипеда
1. Поверните педали в положе‐ ние, показанное на иллюстра‐
ции, и установите велосипед ко‐
лесами в передние опоры.
Колеса велосипеда должны
располагаться в опорах строго по центру.
2. Закрепите короткий крепежный кронштейн на раме велоси‐
педа. Поверните ручку по часо‐
вой стрелке, чтобы зафиксиро‐
вать крепление.
3. Закрепите оба колеса велоси‐ педа в колесных опорах при по‐мощи крепежных ремней.
4. Проверить, что велосипед на‐ дежно закреплен.
Внимание
Зазор между велосипедом и ав‐томобилем должен составлять
не менее 5 см. При необходимо‐
сти отпустите руль велосипеда
и установите его боком.
