Page 193 of 263
Φροντίδα οχήματος191Μπροστινά φλας
1. Ξεβιδώστε τη βίδα και αφαιρέστετο κάλυμμα.
2. Ξεβιδώστε τη βίδα και αφαιρέστετο φωτιστικό σώμα από τον προ‐
φυλακτήρα.
3. Αποσυνδέστε και αφαιρέστε το ντουί του λαμπτήρα περιστρέφο‐
ντας το αριστερά.
4. Για να αφαιρέσετε το λαμπτήρα, περιστρέψτε τον αριστερά και τρα‐
βήξτε τον έξω. Αντικαταστήστε το
λαμπτήρα.
5. Εισάγετε το ντουί του λαμπτήρα στο φωτιστικό σώμα και περι‐
στρέψτε το προς τα δεξιά.
6. Συνδέστε το φωτιστικό σώμα στον
προφυλακτήρα και στερεώστε το
με τη βίδα.
7. Εισάγετε το κάλυμμα στον προφυ‐
λακτήρα και στερεώστε το με τη
βίδα.
Page 194 of 263

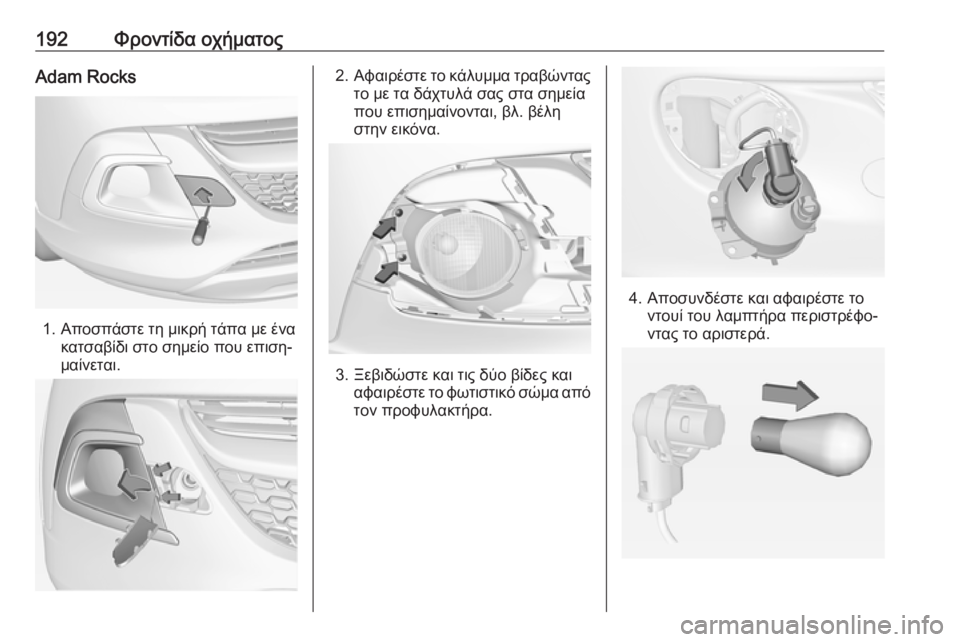

192Φροντίδα οχήματοςAdam Rocks
1. Αποσπάστε τη μικρή τάπα με ένακατσαβίδι στο σημείο που επιση‐
μαίνεται.
2. Αφαιρέστε το κάλυμμα τραβώντας
το με τα δάχτυλά σας στα σημεία
που επισημαίνονται, βλ. βέλη
στην εικόνα.
3. Ξεβιδώστε και τις δύο βίδες και αφαιρέστε το φωτιστικό σώμα από
τον προφυλακτήρα.
4. Αποσυνδέστε και αφαιρέστε το ντουί του λαμπτήρα περιστρέφο‐
ντας το αριστερά.
Page 195 of 263

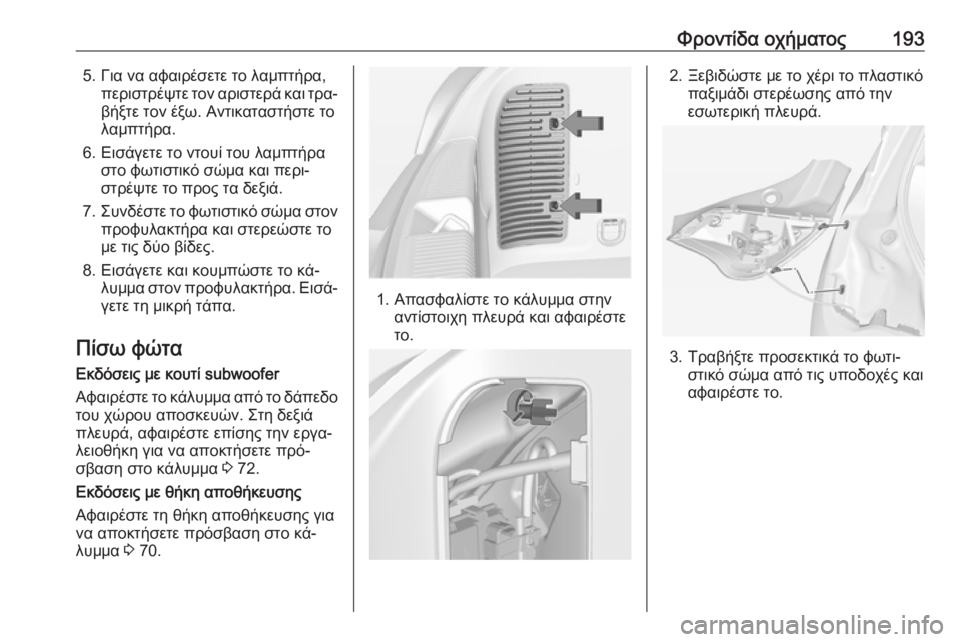

Φροντίδα οχήματος1935. Για να αφαιρέσετε το λαμπτήρα,περιστρέψτε τον αριστερά και τρα‐βήξτε τον έξω. Αντικαταστήστε το
λαμπτήρα.
6. Εισάγετε το ντουί του λαμπτήρα στο φωτιστικό σώμα και περι‐
στρέψτε το προς τα δεξιά.
7. Συνδέστε το φωτιστικό σώμα στον
προφυλακτήρα και στερεώστε το
με τις δύο βίδες.
8. Εισάγετε και κουμπώστε το κά‐ λυμμα στον προφυλακτήρα. Εισά‐
γετε τη μικρή τάπα.
Πίσω φώτα Εκδόσεις με κουτί subwoofer
Αφαιρέστε το κάλυμμα από το δάπεδο
του χώρου αποσκευών. Στη δεξιά
πλευρά, αφαιρέστε επίσης την εργα‐
λειοθήκη για να αποκτήσετε πρό‐
σβαση στο κάλυμμα 3 72.
Εκδόσεις με θήκη αποθήκευσης
Αφαιρέστε τη θήκη αποθήκευσης για
να αποκτήσετε πρόσβαση στο κά‐
λυμμα 3 70.
1. Απασφαλίστε το κάλυμμα στην
αντίστοιχη πλευρά και αφαιρέστε
το.
2. Ξεβιδώστε με το χέρι το πλαστικό παξιμάδι στερέωσης από την
εσωτερική πλευρά.
3. Τραβήξτε προσεκτικά το φωτι‐ στικό σώμα από τις υποδοχές και
αφαιρέστε το.
Page 196 of 263

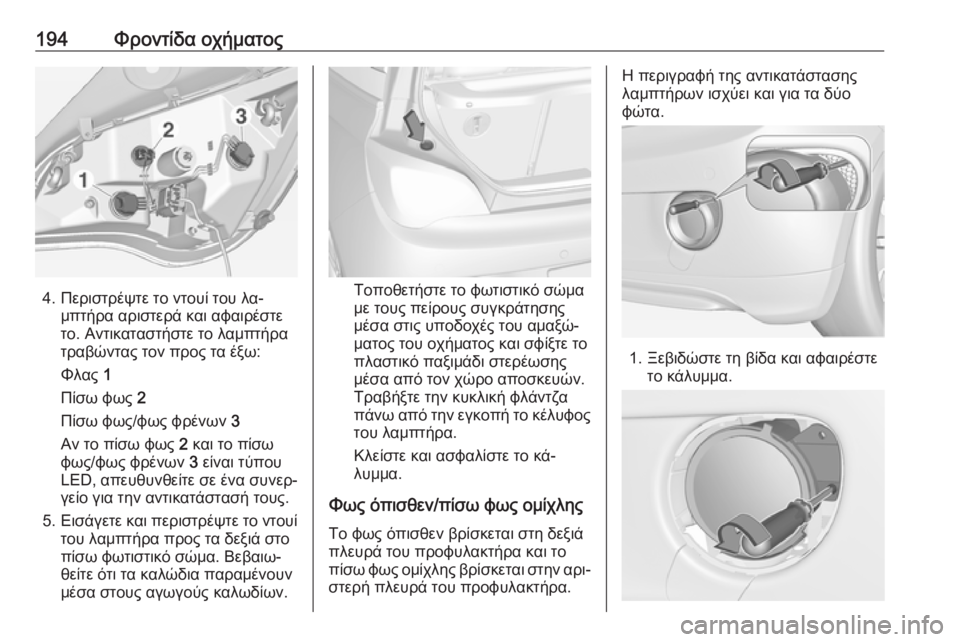

194Φροντίδα οχήματος
4. Περιστρέψτε το ντουί του λα‐μπτήρα αριστερά και αφαιρέστε
το. Αντικαταστήστε το λαμπτήρα
τραβώντας τον προς τα έξω:
Φλας 1
Πίσω φως 2
Πίσω φως/φως φρένων 3
Αν το πίσω φως 2 και το πίσω
φως/φως φρένων 3 είναι τύπου
LED, απευθυνθείτε σε ένα συνερ‐ γείο για την αντικατάστασή τους.
5. Εισάγετε και περιστρέψτε το ντουί
του λαμπτήρα προς τα δεξιά στο
πίσω φωτιστικό σώμα. Βεβαιω‐
θείτε ότι τα καλώδια παραμένουν
μέσα στους αγωγούς καλωδίων.Τοποθετήστε το φωτιστικό σώμα
με τους πείρους συγκράτησης
μέσα στις υποδοχές του αμαξώ‐
ματος του οχήματος και σφίξτε το
πλαστικό παξιμάδι στερέωσης
μέσα από τον χώρο αποσκευών.
Τραβήξτε την κυκλική φλάντζα
πάνω από την εγκοπή το κέλυφος
του λαμπτήρα.
Κλείστε και ασφαλίστε το κά‐
λυμμα.
Φως όπισθεν/πίσω φως ομίχλης
Το φως όπισθεν βρίσκεται στη δεξιά
πλευρά του προφυλακτήρα και το
πίσω φως ομίχλης βρίσκεται στην αρι‐ στερή πλευρά του προφυλακτήρα.
Η περιγραφή της αντικατάστασης
λαμπτήρων ισχύει και για τα δύο
φώτα.
1. Ξεβιδώστε τη βίδα και αφαιρέστε το κάλυμμα.
Page 197 of 263

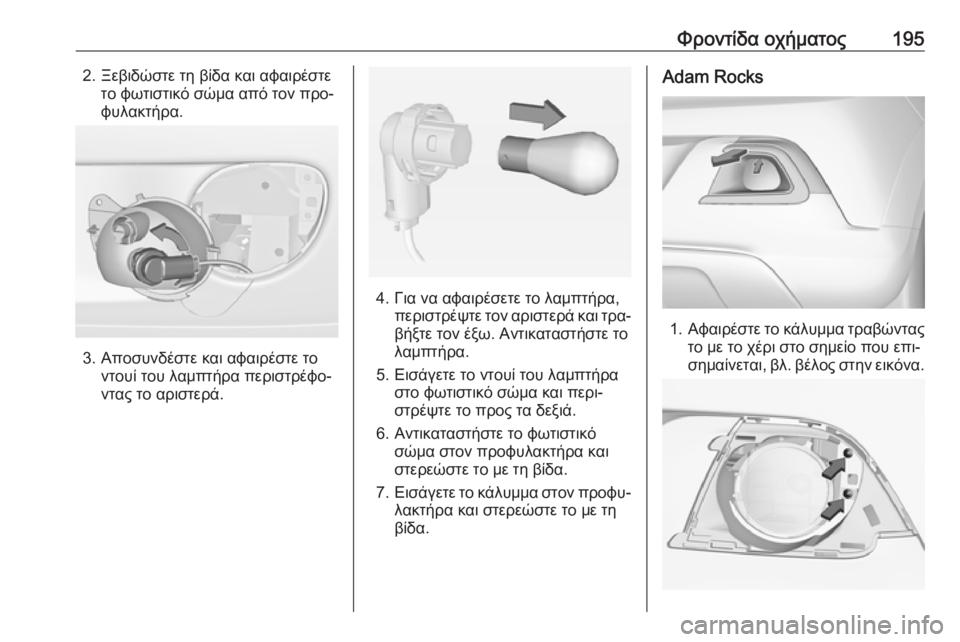

Φροντίδα οχήματος1952. Ξεβιδώστε τη βίδα και αφαιρέστετο φωτιστικό σώμα από τον προ‐
φυλακτήρα.
3. Αποσυνδέστε και αφαιρέστε το ντουί του λαμπτήρα περιστρέφο‐
ντας το αριστερά.
4. Για να αφαιρέσετε το λαμπτήρα, περιστρέψτε τον αριστερά και τρα‐
βήξτε τον έξω. Αντικαταστήστε το
λαμπτήρα.
5. Εισάγετε το ντουί του λαμπτήρα στο φωτιστικό σώμα και περι‐
στρέψτε το προς τα δεξιά.
6. Αντικαταστήστε το φωτιστικό σώμα στον προφυλακτήρα και
στερεώστε το με τη βίδα.
7. Εισάγετε το κάλυμμα στον προφυ‐
λακτήρα και στερεώστε το με τη
βίδα.
Adam Rocks
1. Αφαιρέστε το κάλυμμα τραβώντας
το με το χέρι στο σημείο που επι‐
σημαίνεται, βλ. βέλος στην εικόνα.
Page 198 of 263

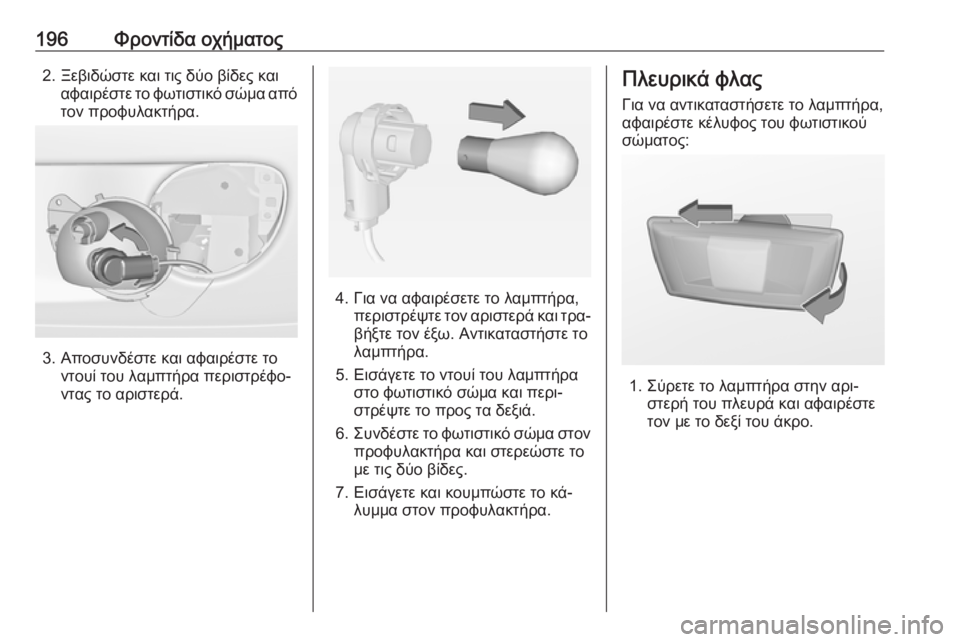

196Φροντίδα οχήματος2. Ξεβιδώστε και τις δύο βίδες καιαφαιρέστε το φωτιστικό σώμα από
τον προφυλακτήρα.
3. Αποσυνδέστε και αφαιρέστε το ντουί του λαμπτήρα περιστρέφο‐
ντας το αριστερά.
4. Για να αφαιρέσετε το λαμπτήρα, περιστρέψτε τον αριστερά και τρα‐
βήξτε τον έξω. Αντικαταστήστε το
λαμπτήρα.
5. Εισάγετε το ντουί του λαμπτήρα στο φωτιστικό σώμα και περι‐
στρέψτε το προς τα δεξιά.
6. Συνδέστε το φωτιστικό σώμα στον
προφυλακτήρα και στερεώστε το
με τις δύο βίδες.
7. Εισάγετε και κουμπώστε το κά‐ λυμμα στον προφυλακτήρα.
Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αρι‐ στερή του πλευρά και αφαιρέστε
τον με το δεξί του άκρο.
Page 199 of 263

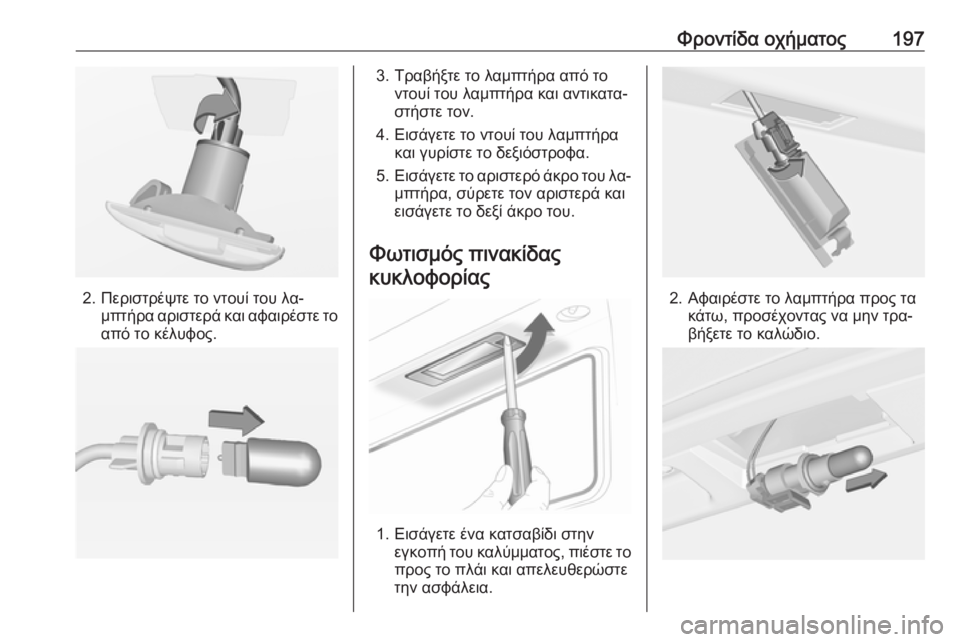

Φροντίδα οχήματος197
2. Περιστρέψτε το ντουί του λα‐μπτήρα αριστερά και αφαιρέστε το
από το κέλυφος.
3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λα‐
μπτήρα, σύρετε τον αριστερά και
εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
1. Εισάγετε ένα κατσαβίδι στην εγκοπή του καλύμματος, πιέστε τοπρος το πλάι και απελευθερώστε
την ασφάλεια.
2. Αφαιρέστε το λαμπτήρα προς τα κάτω, προσέχοντας να μην τρα‐
βήξετε το καλώδιο.
Page 200 of 263

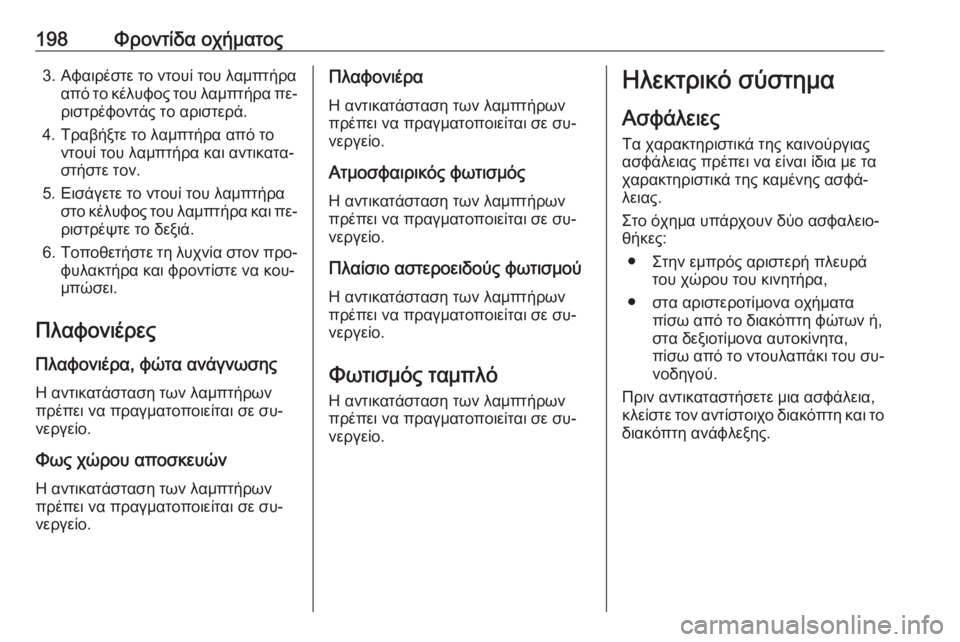

198Φροντίδα οχήματος3. Αφαιρέστε το ντουί του λαμπτήρααπό το κέλυφος του λαμπτήρα πε‐
ριστρέφοντάς το αριστερά.
4. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
5. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος του λαμπτήρα και πε‐ριστρέψτε το δεξιά.
6. Τοποθετήστε τη λυχνία στον προ‐
φυλακτήρα και φροντίστε να κου‐
μπώσει.
Πλαφονιέρες Πλαφονιέρα, φώτα ανάγνωσης Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φως χώρου αποσκευών
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.Πλαφονιέρα
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Ατμοσφαιρικός φωτισμός Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Πλαίσιο αστεροειδούς φωτισμού Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φωτισμός ταμπλό
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.Ηλεκτρικό σύστημα
Ασφάλειες
Τα χαρακτηριστικά της καινούργιας ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν δύο ασφαλειο‐
θήκες:
● Στην εμπρός αριστερή πλευρά του χώρου του κινητήρα,
● στα αριστεροτίμονα οχήματα πίσω από το διακόπτη φώτων ή,
στα δεξιοτίμονα αυτοκίνητα,
πίσω από το ντουλαπάκι του συ‐
νοδηγού.
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
