2016 MITSUBISHI PAJERO SPORT зажигания

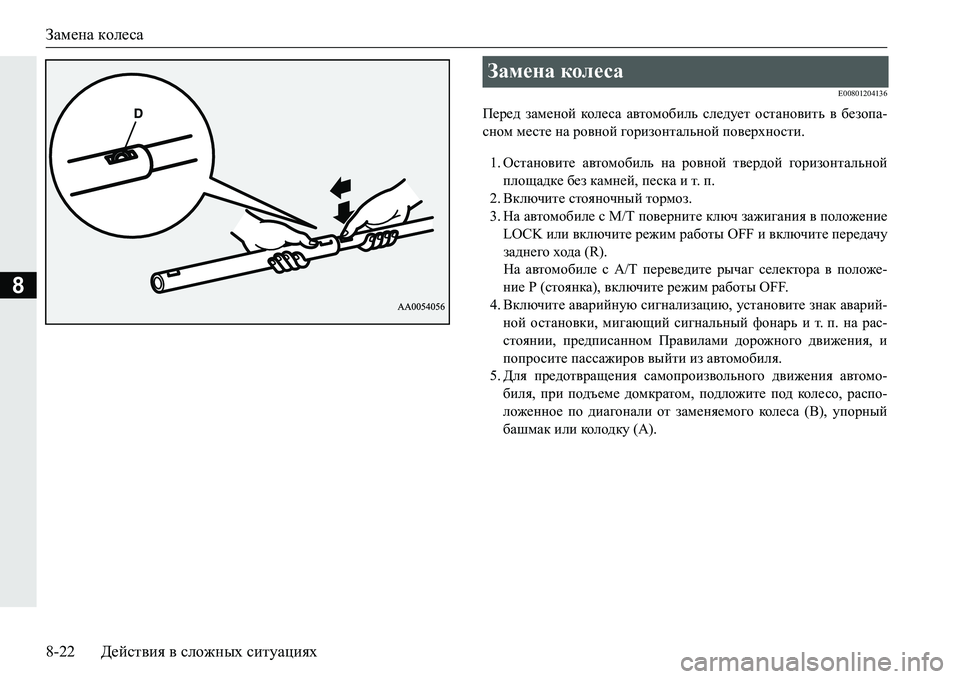

Замена колеса
8-22 Действия в сложных ситуациях
8
E00801204136
Перед заменой кол е с а автомобиль следует остановить в безопа -
сном месте на ровной горизонтальной поверхности .
1. Остановите автомобиль на ровной твердой горизонтальной
площадке без камней , песка и т . п .
2. Включите стояночный тормоз .
3. На автомобиле с M/T поверните ключ зажигания в положение
LOCK или включите режим работы OFF и включите передачу
заднего хода (R).
На автомобиле с A/T переведите рычаг с
електора в положе -
ние Р ( стоянка ), включите режим работы OFF.
4. Включите аварийную сигнализацию , установите знак аварий -
ной остановки , мигающий сигнальный фонарь и т . п . на рас -
стоянии , предписанном Правилами дорожного движения , и
попросите пассажиров выйти из автомобиля .
5. Для предотвращения самопроизвольного движения автомо -
биля , при подъеме домкратом , подложите под кол е с о , распо-
ло

женное по диагонали от заменяемого кол е с а (В), упорный
башмак или кол од ку (А ).
Замена колеса

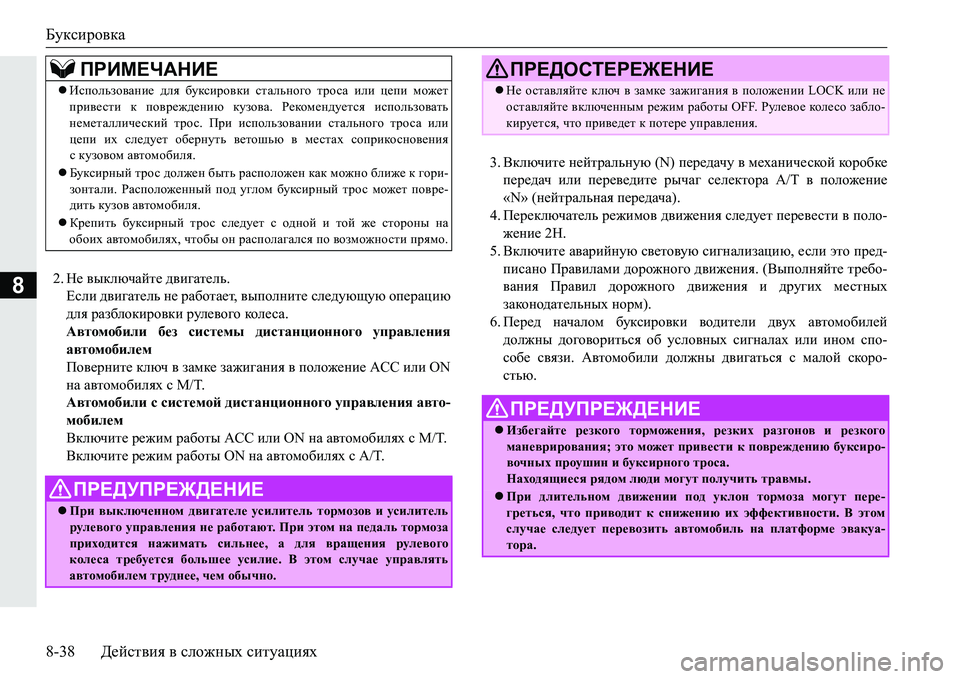

Буксировка
8-38Действия в сложных ситуациях
82. Не выключайте двигатель.
Если двигатель не работает , выполните следующую операцию
для разблокировки рулевого кол е с а .
Автомобили без системы дистанционного управления
автомобилем
Поверните ключ в замке зажигания в положение ACC или ON
на автомобилях с M/T.
Автомобили с системой дистанционного управления авто-
мобилем
Включите режим работы ACC или ON на автомобилях с M/T.
Включите режим работы ON на автомобилях с A/T. 3.
Включите нейт
ральную (N) передачу в механической коробке
передач или переведите рычаг селектора A/T в положение
«N» ( нейтральная передача ).
4. Переключатель режимов движения следует перевести в поло-
жение 2H.
5. Включите аварийную световую сигнализацию , если это пред -
писано Правилами дорожного движения . (Выполняйте требо -
вания Правил дорожного движения и других местных
законодательных норм ).
6. Перед началом буксировки водители двух автомобилей
должны дог
овориться об условных сигналах или ином спо -
собе связи . Автомобили должны двигаться с малой скоро -
стью .
ПРИМЕЧАНИЕ
Использование для буксировки стального троса или цепи может
привести к повреждению кузова . Рекомендуется использовать
неметаллический трос . При использовании стального троса или
цепи их следует обернуть ветошью в местах соприкосновения
с кузовом автомобиля .
 Буксирный трос должен быть расположен как можно ближе к гори -
зонтали . Расположенный под углом буксирный трос может повре-
дить кузов автомобиля .
 Кре

пить буксирный трос следует с одной и той же стороны на
обоих автомобилях , чтобы он располагался по возможности прямо .
ПРЕДУПРЕЖДЕНИЕ
При выключенном двигателе усилитель тормозов и усилитель
рулевого управления не работают . При этом на педаль тормоза
приходится нажимать сильнее , а для вращения рулевого
колеса требуется большее усилие . В этом случае управлять
автомобилем труднее, чем обычно.
ПРЕДОСТЕРЕЖЕНИЕ
 Не оставляйте ключ в замке зажигания в положении LOCK или не
оставляйте включенным режим работы OFF. Рулевое кол е с о забло -
кируется , что приведет к потере управления .
ПРЕДУПРЕЖДЕНИЕ
Избегайте резкого торможения , резких разгонов и резкого
маневрирования ; это может привести к повреждению буксиро-
вочных проушин и буксирного троса .
Находящиеся рядом люди могут получить травмы .
При длительном движении под уклон тормоза могут пере -
греться , что приводит к снижению их эффективности. В этом
случае следует перевозить автомобиль на платформе эвакуа-
тора .

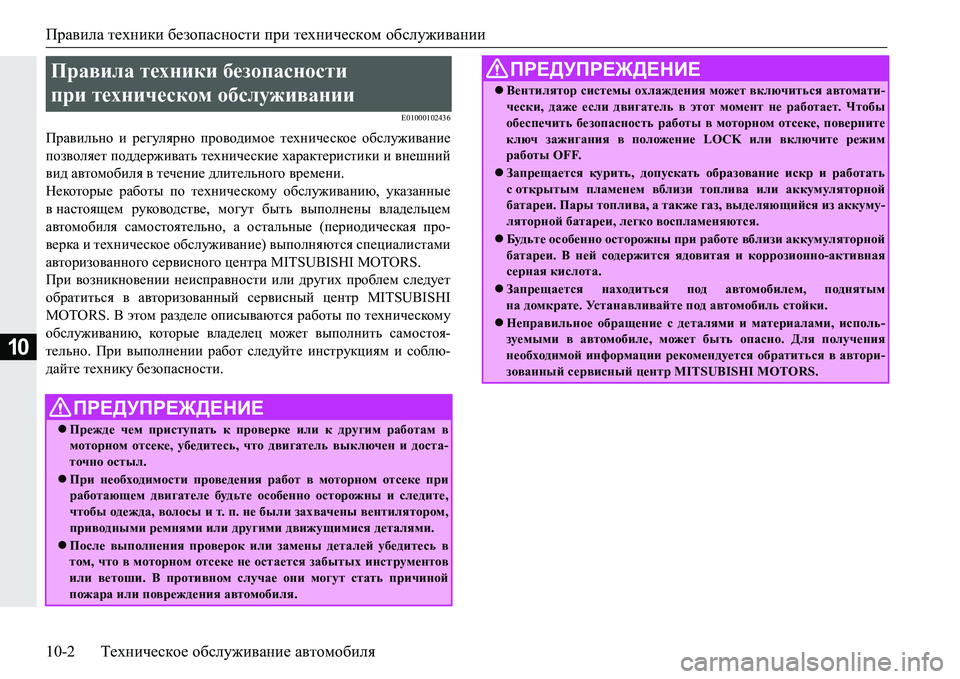

Правила техники безопасности при техническом обслуживании
10-2 Техническое обслуживание автомобиля
10
E01000102436
Правильно и регулярно проводимое техническое обслуживание
позволяет поддерживать технические характеристики и внешний
вид автомобиля в течение длительного времени .
Некоторые работы по техническому обслуживанию , указанные
внастоящем руководстве , могут быть выполнены владельцем
автомобиля самостоятельно , а остальные (периодическая про -
верка и техническое обслуживание ) выполняются специалистами
авторизованного сервисного центра MITSUBISHI MOTORS.
При возникновении неисправности или других проблем следует
обратиться в ав
торизованный сервисный центр MITSUBISHI
MOTORS. В этом разделе описываются работы по техническому
обслуживанию , которые владелец может выполнить самостоя -
тельно . При выполнении работ следуйте инструкциям и соблю -
дайте технику безопасности .
Правила техники безопасности
при техническом обслуживании
ПРЕДУПРЕЖДЕНИЕ
Прежде чем приступать к проверке или к другим работам в
моторном отсеке , убедитесь , что двигатель выключен и доста -
точно остыл .
При необходимости проведения работ в моторном отсеке при
работающем двигателе будьте особенно осторожны и следите ,
чтобы одежда , волосы и т . п . не были захвачены вентилятором ,
приводными ремнями или другими движущимися деталями .
После выполнения проверок или замены деталей убедитесь в
том , что в моторном отсеке не остается забытых инструментов
или ветоши. В противном случае они могут стать причиной
пожара или повреждения автомобиля .
Вентилятор системы охлаждения может включиться автомати -
чески , даже если двигатель в этот момент не работает . Чтобы
обеспечить безопасность работы в моторном отсеке , поверните
ключ зажигания в положение LOCK или включите режим
работы OFF.
Запрещается курить , допускать образование искр и работать
соткрытым пламенем вблизи топлива или аккумуляторной
батареи . Пары топлива , а также газ, выделяющийся из аккуму -
ляторной батареи , легко воспламеняются .
Будьте особенно осторожны при работе вблизи аккумуляторной
батареи . В ней содержится ядовитая и коррозионно -активная
серная кислота .
Запрещается находиться под автомобилем, поднятым
на домкрате . Устанавливайте под автомобиль стойки .
Неправильное обращение с деталями и материалами , исполь -
зуемыми в автомобиле , может быть опасно . Для получения
необходимой информации рекомендуется обратиться в автори -
зованный сервисный центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ

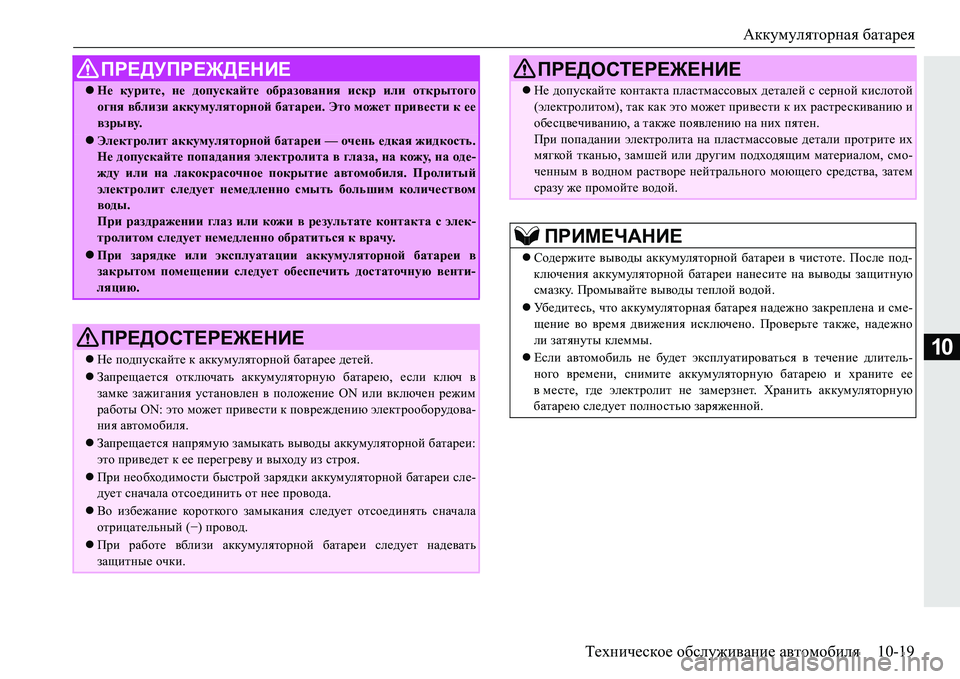

Аккумуляторная батарея
Техническое обслуживание автомобиля 10-19
10
ПРЕДУПРЕЖДЕНИЕ
Не курите , не допускайте образования искр или открытого
огня вблизи аккумуляторной батареи . Это может привести к ее
взрыву .
Электролит аккумуляторной батареи — очень едкая жидкость.
Не допускайте попадания электролита в гл а за , на кожу , на оде -
жду или на лакокрасочное покрытие автомобиля . Пролитый
электролит следует немедленно смыть большим количеством
воды .
При раздражении гл а з или кожи в результате контакта с элек -
тролитом следует немедленно обратиться к врачу .
При зарядке или эксплуатации аккумуляторной батареи в
закрытом помещении следует обеспечить достаточную венти -
ляцию .
ПРЕДОСТЕРЕЖЕНИЕ
Не подпускайте к аккумуляторной батарее детей .
Запрещается отключать аккумуляторную батарею , если ключ в
замке зажигания установлен в положение ON или включен режим
работы ON: это может привести к повреждению электрооборудова -
ния автомобиля .
Запрещается напрямую замыкать выводы аккумуляторной батареи :
это приведет к ее перегреву и выходу из строя.
 При необходимости быстрой зарядки аккумуляторной батареи сле -
дует сначала отсоединить от нее провода .
Во избежание короткого замыкания следует отсоединять сначала
отрицательный (−) провод.
При работе вблизи аккумуляторной батареи следует надевать
защитные очки .
Не допускайте ко н т а кт а пластмассовых деталей с серной кислотой
( электролитом ), так как это может привести к их растрескиванию и
обесцвечиванию , а также появлению на них пятен .
При попадании электролита на пластмассовые детали протрите их
мягкой тканью, замшей или другим подходящим материалом , смо -
ченным в водном растворе нейтрального моющего средства , затем
сразу же промойте во
дой .
ПРИМЕЧАНИЕ
Содержите выводы аккумуляторной батареи в чистоте . После под-
ключения аккумуляторной батареи нанесите на выводы защитную
смазку . Промывайте выводы теплой водой .
 Убе д и т е с ь , что аккумуляторная батарея надежно закреплена и сме -
щение во время движения исключено . Проверьте также , надежно
ли затянуты клеммы .
 Если автомобиль не будет эксплуатироваться в течение длитель -
ного времени , снимите аккумуляторную ба
тарею и храните ее
вместе , гд е электролит не замерзнет . Хранить аккумуляторную
батарею следует полностью заряженной .
ПРЕДОСТЕРЕЖЕНИЕ

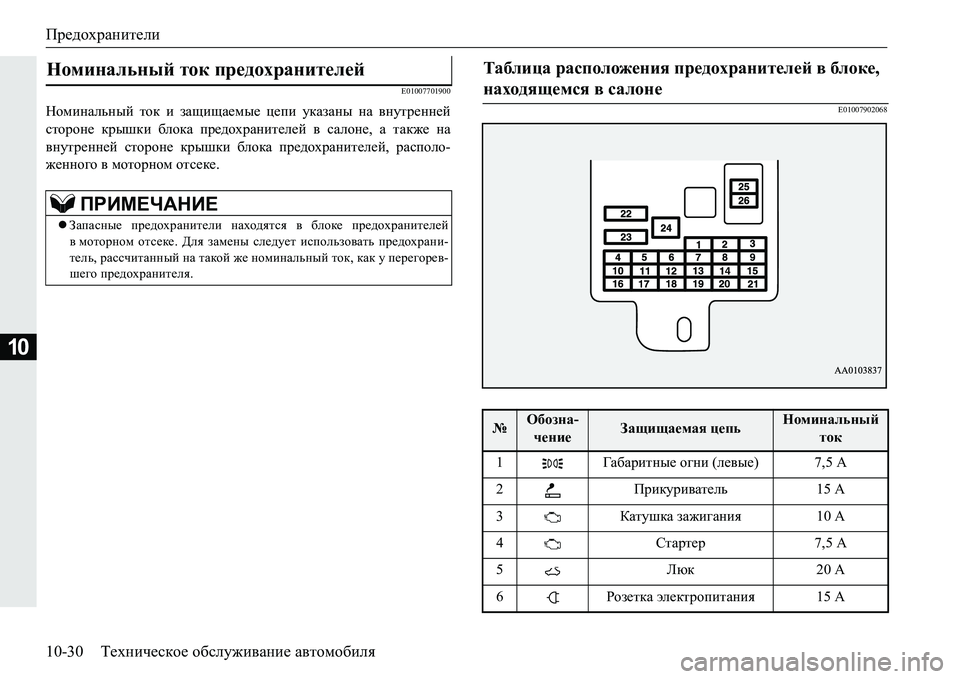

Предохранители
10-30Техническое обслуживание автомобиля
10
E01007701900
Номинальный ток и защищаемые цепи указаны на внутренней
стороне крышки блока предохранителей в салоне , а также на
внутренней стороне крышки блока предохранителей, располо-
женного в моторном отсеке .E01007902068
Номинальный ток предохранителей
ПРИМЕЧАНИЕ
Запасные предохранители находятся в блоке предохранителей
в моторном отсеке . Для замены следует использовать предохрани-
тель , рассчитанный на такой же номинальный ток , как у перегорев -
шего предохранителя .
Таблица расположения предохранителей в блоке ,
находящемся в салоне
№ Обозна -
чение Защищаемая цепьНоминальный
ток
1 Габаритные огни (левые )7,5 А
2 Прикуриватель 15 А
3 Катушка зажигания 10 А
4 Стартер7,5 А
5 Люк20 А
6 Розетка электропитания 15 А

Предохранители
10-32Техническое обслуживание автомобиля
10
E01008002109

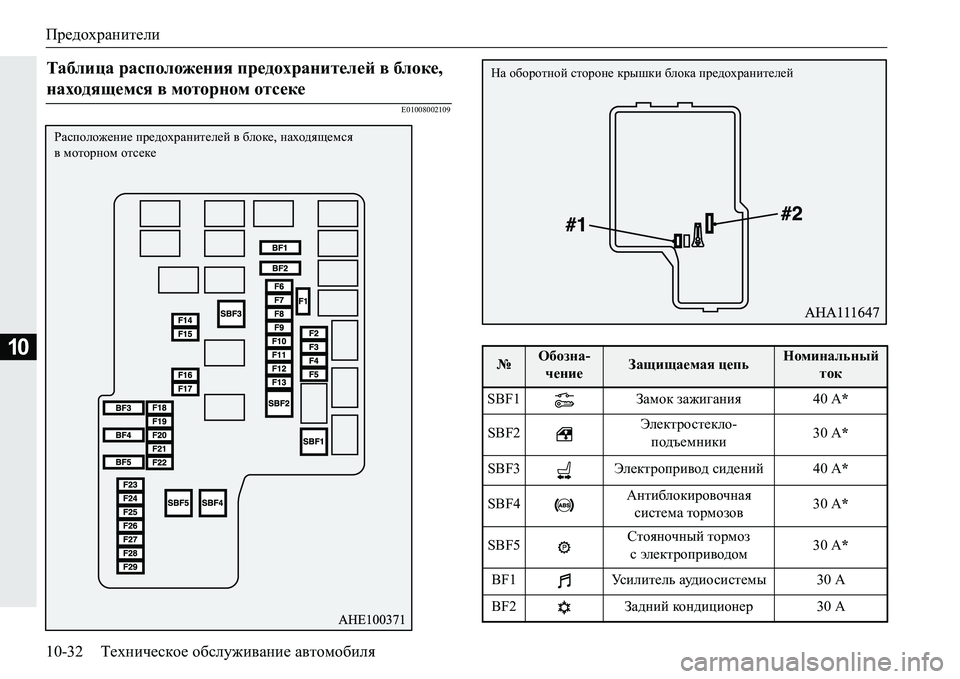

Таблица расположения предохранителей в блоке ,
находящемся в моторном отсеке
Расположение предохранителей в блоке , находящемся
в моторном отсеке
№Обозна-
чениеЗащищаемая цепьНоминальный
ток
SBF1 Замок зажигания 40 А*
SBF2 Электростекло
-
подъемники 30
А*
SBF3 Электропривод сидений 40 А*
SBF4 Антиблокировочная

система тормозов 30
А*
SBF5 Стояночный
тормоз
с электроприводом 30
А*
BF1 Ус и л и т е л ь ауди о с ист ем ы 30 А
BF2 Задний кондиционер 30 А
На оборотной стороне крышки блока предохранителей

Предохранители

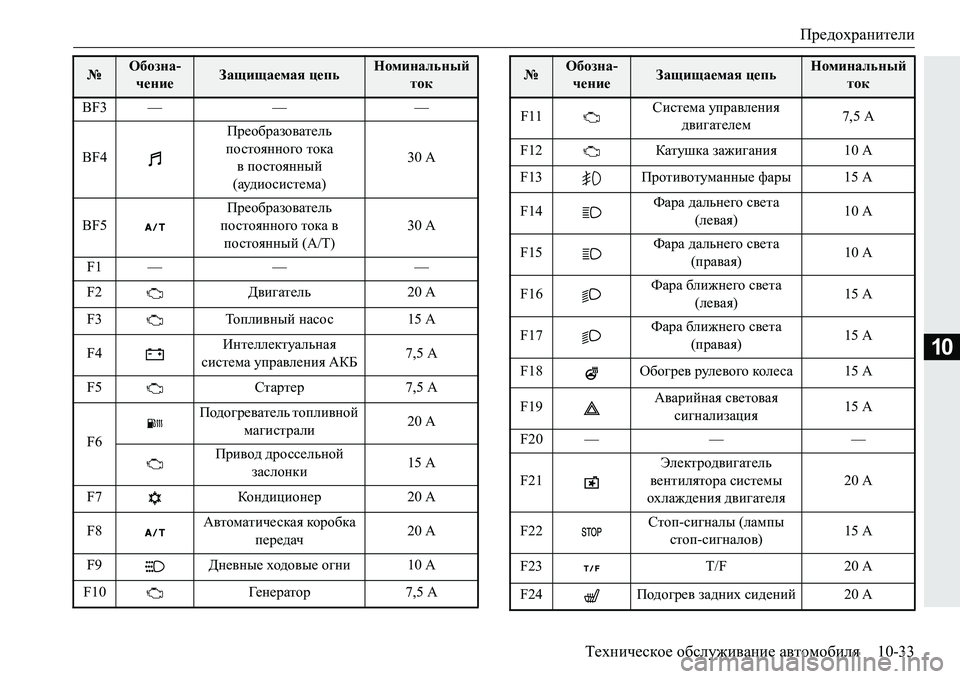

Техническое обслуживание автомобиля 10-33
10
BF3 — ——
BF4 Преобразователь

постоянного тока
в постоянный
(ауд ио с ист ема )30
А
BF5 Преобразователь

постоянного тока в
постоянный (A/T) 30
А
F1 — ——
F2 Двигатель20 А
F3 Топливный насос 15 А
F4 Интеллектуальная

система управления АКБ 7,5
А
F5 Стартер7,5 А
F6 Подогреватель
топливной
магистрали 20
А
Привод дроссельной
заслонки 15
А
F7 Кондиционер 20 А
F8 Автоматическая
коробка
передач 20
А
F9 Дневные ходовые огни 10 А
F10 Генератор7,5 А
№Обозна -
чениеЗащищаемая цепьНоминальный
ток
F11 Система
управления
двигателем 7,5
А
F12 Катушка зажигания 10 А
F13 Противотуманные фары 15 А
F14 Фара
дальнего света
(левая ) 10
А
F15 Фара
дальнего света
( правая ) 10
А
F16 Фара
ближнего света
(левая ) 15
А
F17 Фара
ближнего света
( правая ) 15
А
F18 Обогрев рулевого кол е с а 15 А
F19 Аварийная
световая
сигнализация 15
А
F20 — ——
F21 Электродвигатель

вентилятора системы
охлаждения двигателя 20
А
F22 Стоп
-сигналы (лампы
ст

оп-сигналов ) 15 A
F23 T/F20 А
F24 Подогрев задних сидений 20 А
№Обозна -
чениеЗащищаемая цепьНоминальный
ток

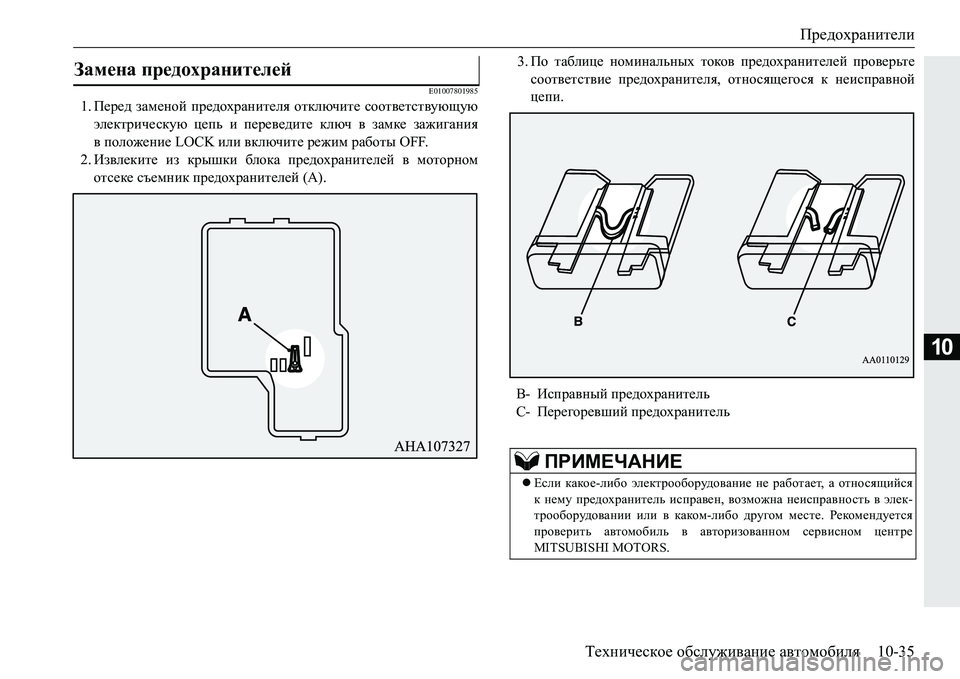

Предохранители
Техническое обслуживание автомобиля 10-35
10
E01007801985
1.Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOCK или включите режим работы OFF.
2. Извлеките из крышки блока предохранителей в моторном
отсеке съемник предохранителей (А ). 3.
По таблице номинальных токов предохранителей проверьте
соответствие предохранителя , относящегося к неисправной
цепи.
Замена предохранителей
B-Исправный предохранитель
С - Перегоревший предохранитель
ПРИМЕЧАНИЕ
 Если какое-либо электрооборудование не работает , а относящийся
к нему предохранитель исправен, возможна неисправность в элек -
трооборудовании или в каком -либо другом месте . Рекомендуется
проверить автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.
