5137-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)

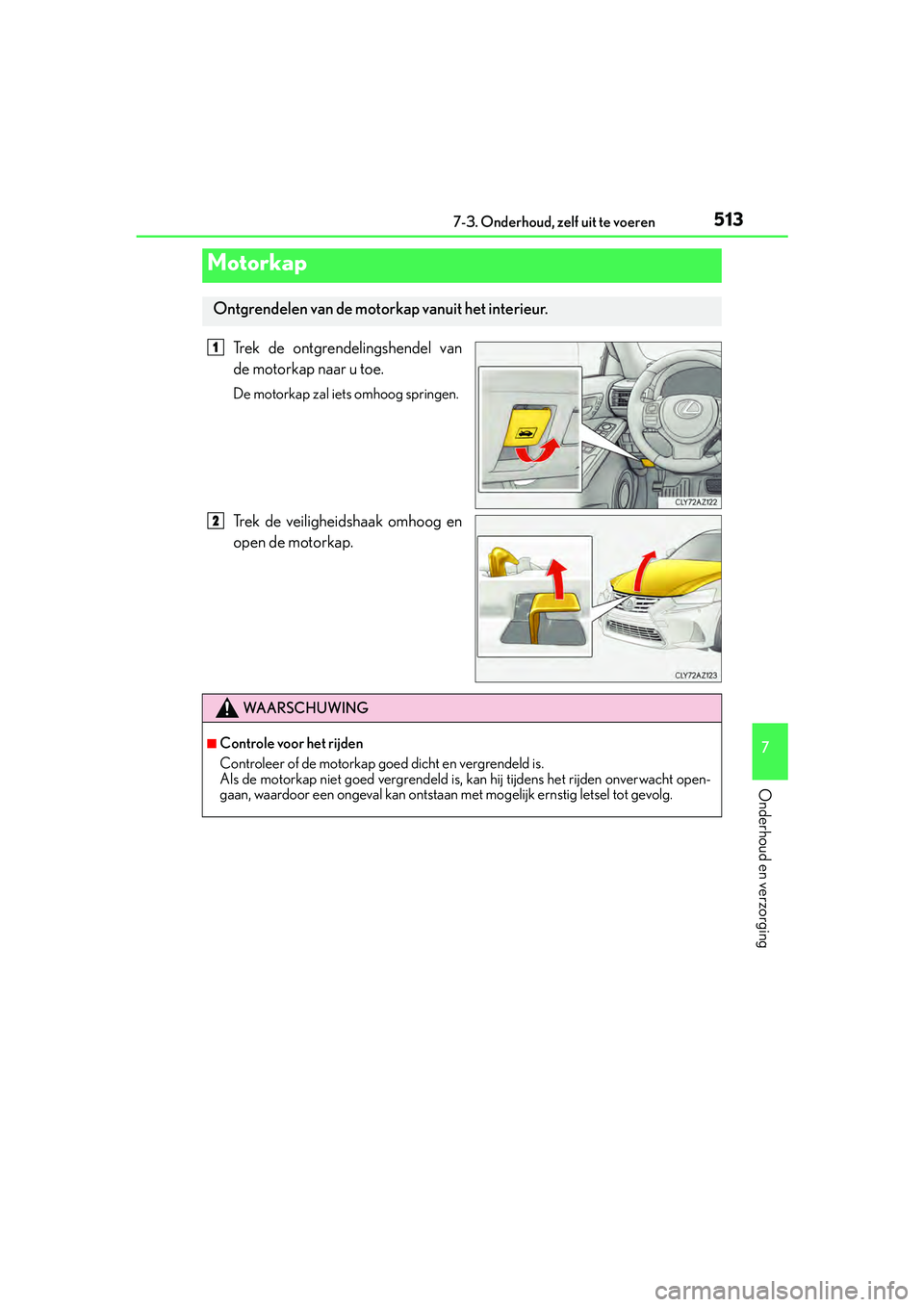

Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
Trek de veiligheidshaak omhoog en
open de motorkap.
Motorkap
Ontgrendelen van de motorkap vanuit het interieur.
1
2
WA A R S C H U W I N G
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan met mogelijk ernstig letsel tot gevolg.
IS300h_OM_Europe_OM53D89E.book P age 513 Tuesday, November 29, 2016 2:44 PM

5147-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)
◆Voor
◆Achter

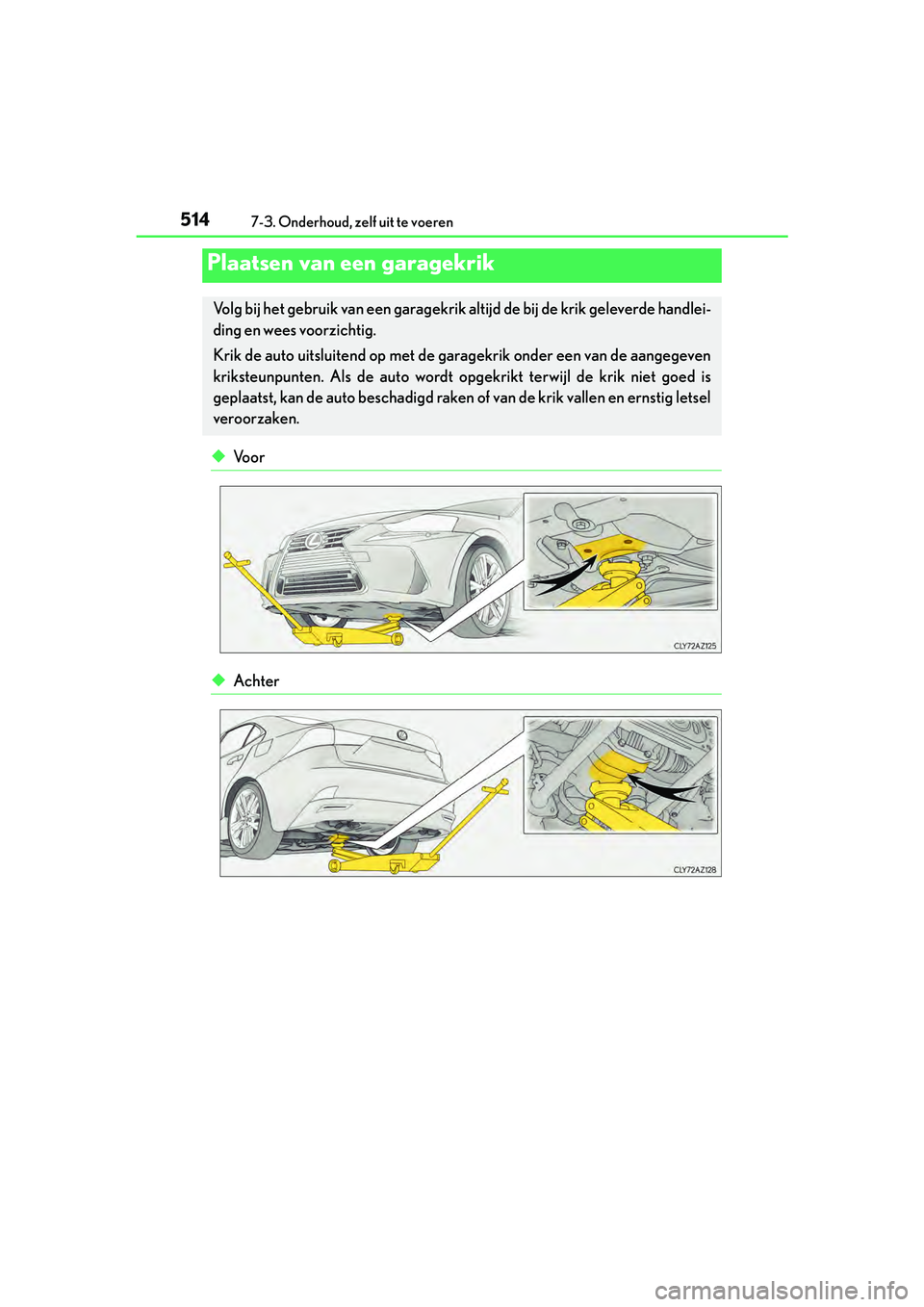

Plaatsen van een garagekrik
Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde handlei-
ding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de aangegeven
kriksteunpunten. Als de auto wordt opgekrikt terwijl de krik niet goed is
geplaatst, kan de auto beschadigd raken of van de krik vallen en ernstig letsel
veroorzaken.
IS300h_OM_Europe_OM53D89E.book P age 514 Tuesday, November 29, 2016 2:44 PM

5157-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)
■12V-accu
→Blz. 522

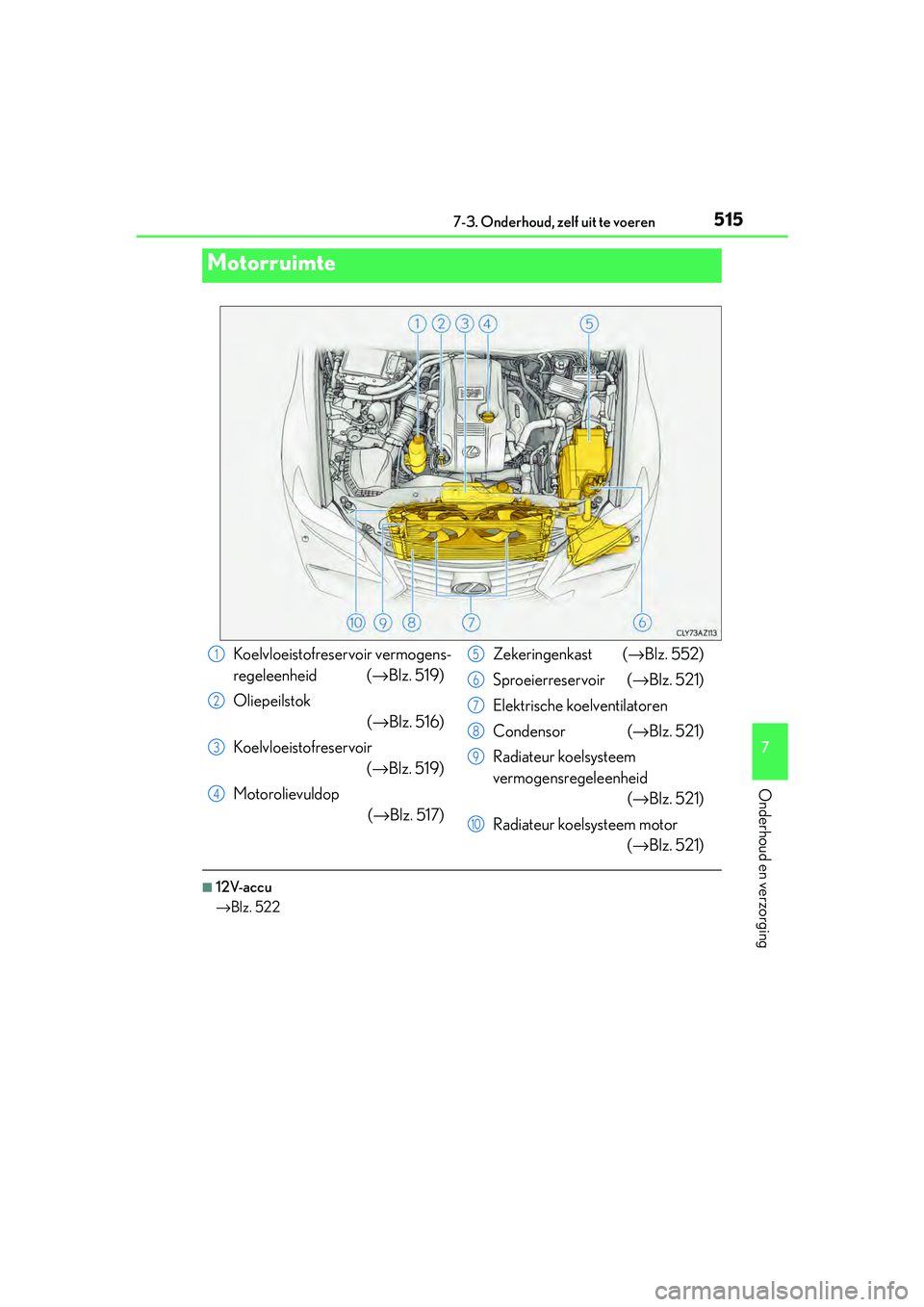

Motorruimte
Koelvloeistofreservoir vermogens-
regeleenheid ( →Blz. 519)
Oliepeilstok (→Blz. 516)
Koelvloeistofreservoir (→Blz. 519)
Motorolievuldop (→Blz. 517) Zekeringenkast (
→Blz. 552)
Sproeierreservoir ( →Blz. 521)
Elektrische koelventilatoren
Condensor (→ Blz. 521)
Radiateur koelsysteem
vermogensregeleenheid (→Blz. 521)
Radiateur koelsysteem motor (→Blz. 521)1
2
3
4
5
6
7
8
9
10
IS300h_OM_Europe_OM53D89E.book P age 515 Tuesday, November 29, 2016 2:44 PM

5167-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)

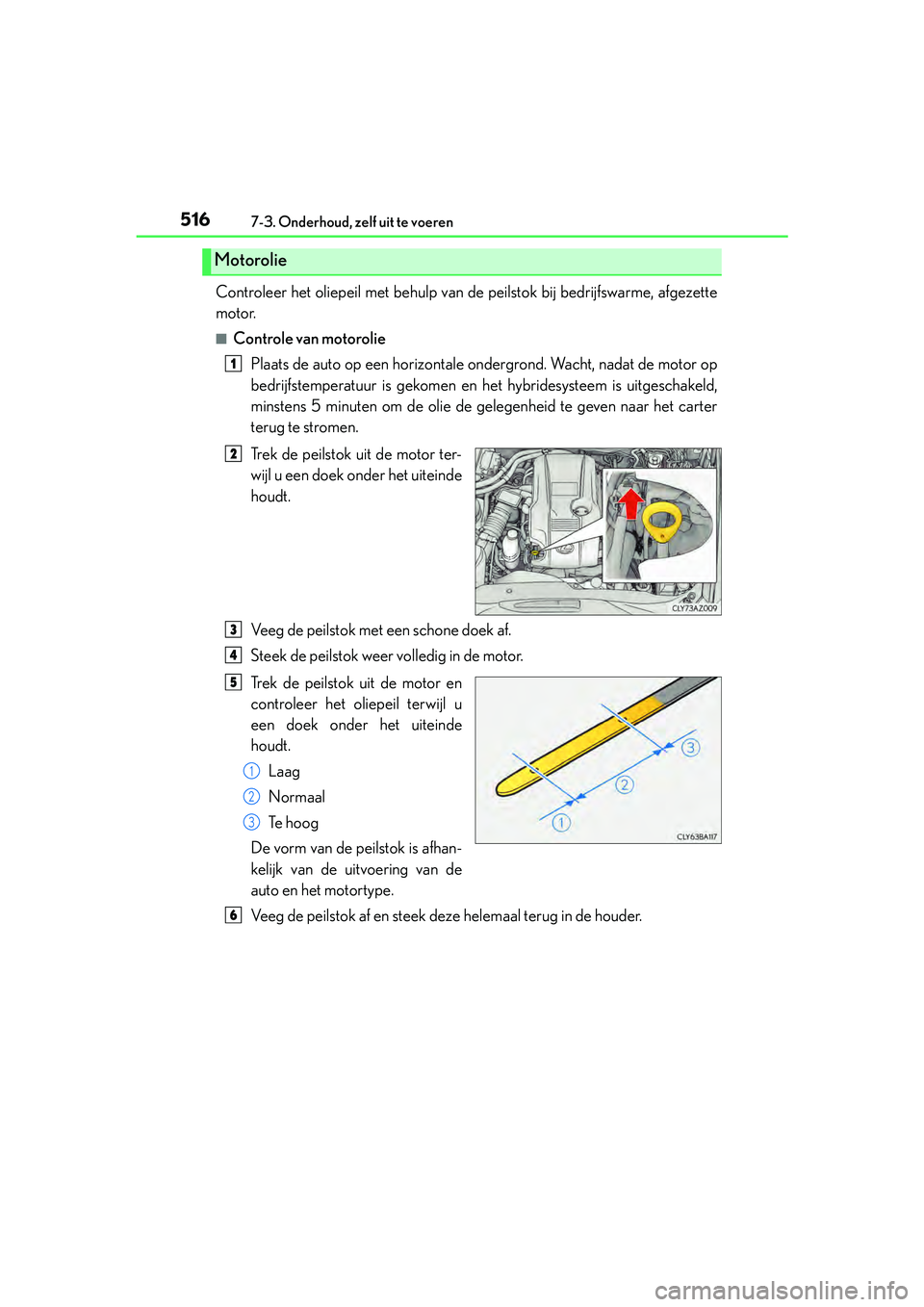

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme, afgezette
motor.
■Controle van motorolie
Plaats de auto op een horizontale on dergrond. Wacht, nadat de motor op
bedrijfstemperatuur is gekomen en het hybridesysteem is uitgeschakeld,
minstens 5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor ter-
wijl u een doek onder het uiteinde
houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en
controleer het oliepeil terwijl u
een doek onder het uiteinde
houdt. Laag
Normaal
Te h o o g
De vorm van de peilstok is afhan-
kelijk van de uitvoering van de
auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
IS300h_OM_Europe_OM53D89E.book P age 516 Tuesday, November 29, 2016 2:44 PM

5177-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)

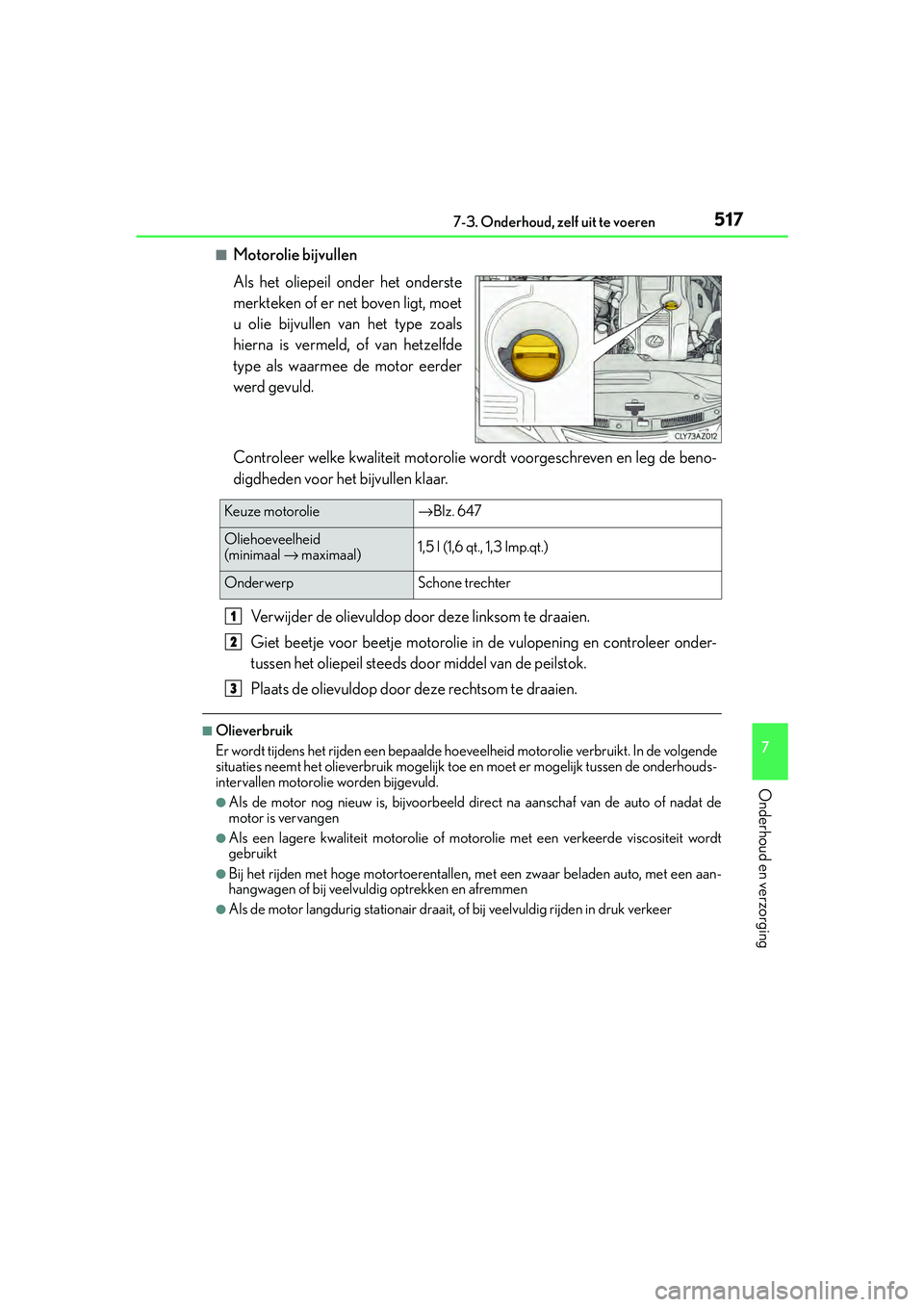

■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet
u olie bijvullen van het type zoals
hierna is vermeld, of van hetzelfde
type als waarmee de motor eerder
werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer onder-
tussen het oliepeil steeds do or middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde ho eveelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe en moet er mogelijk tussen de onderhouds-
intervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld dire ct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en afremmen
●Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk verkeer
Keuze motorolie→Blz. 647
Oliehoeveelheid
(minimaal → maximaal) 1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp
Schone trechter
1
2
3
IS300h_OM_Europe_OM53D89E.book P age 517 Tuesday, November 29, 2016 2:44 PM

5187-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)
■Na het verversen van de olie
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt te werk:
Selecteer op het mult i-informatiedisplay. (→Blz. 119)
Druk op of van de bedieningstoets van het instrumentenpaneel op het stuur-
wiel om “Vehicle Settings” (voertuiginste llingen) en vervolgens “Oil Maintenance”
(onderhoud motorolie) te selecteren. (Dru k op om de instelling te bevestigen.)
Selecteer “Yes” ( ja) en druk vervolgens op .
Er wordt een melding weergegeven op het multi-informatiedisplay.
WA A R S C H U W I N G
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke st offen die huidaandoeningen zoals ontste-
king of huidkanker kunnen veroorzaken. We es daarom voorzichtig en vermijd lang-
durig en herhaaldelijk contac t met de huid. Verwijder afgewerkte motorolie door
goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte ol iefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en ge bruikte oliefilters nooit weg in de vuilnis-
bak, in het riool of zomaar ergens.
Neem contact op met een erkende Lexus-dealer of hersteller/reparateur, een andere
naar behoren gekwalificeerde en uitgeruste deskundige, tankstation of een automa-
terialenzaak voor meer informatie over recycling of afvoeren.
●Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
●Controleer na het olie verversen al tijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
1
2
3
4
IS300h_OM_Europe_OM53D89E.book P age 518 Tuesday, November 29, 2016 2:44 PM

5197-3. Onderhoud, zelf uit te voeren
7
Onderhoud en verzorging
IS300h_EE(OM53D89E)

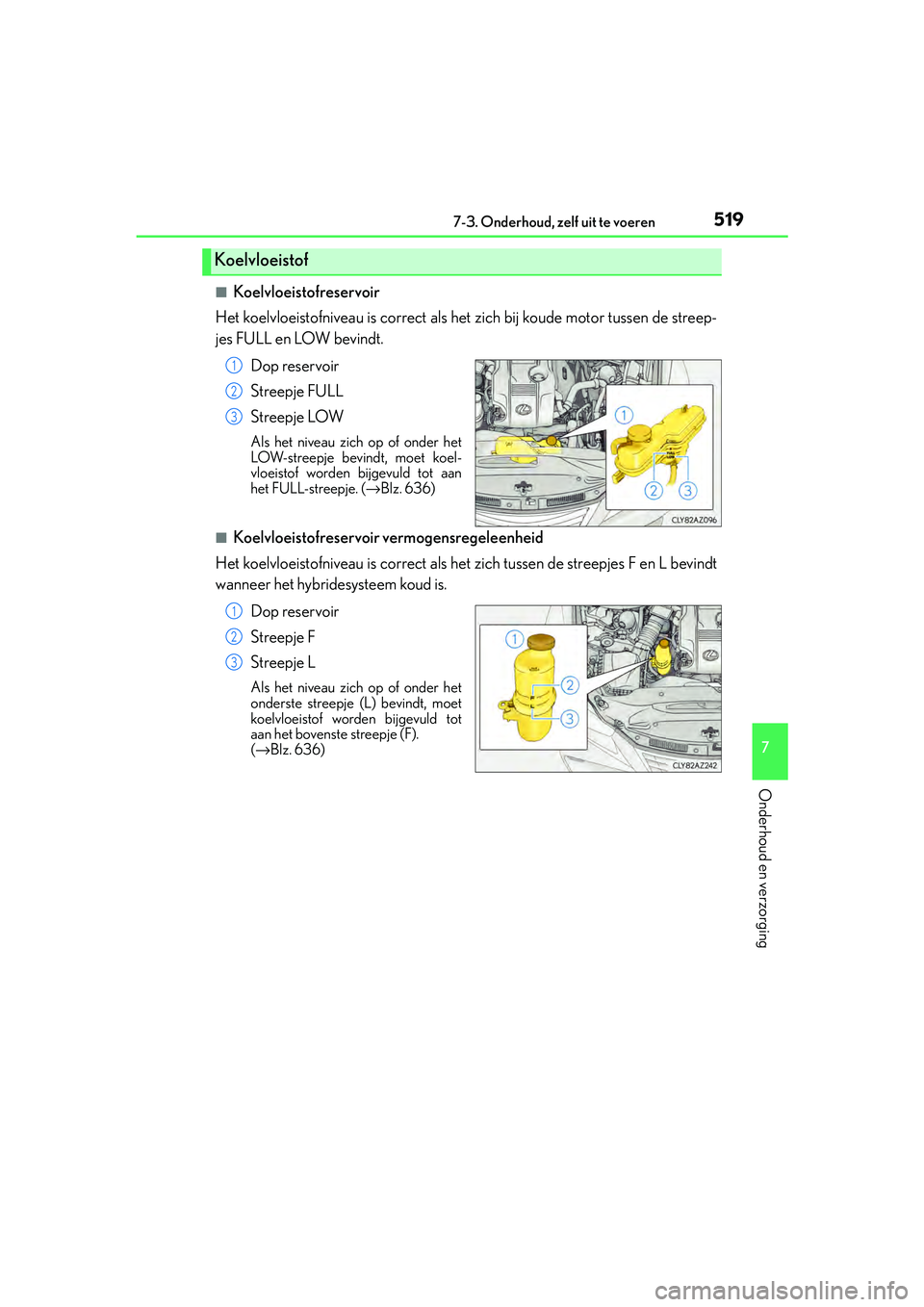

■Koelvloeistofreservoir
Het koelvloeistofniveau is correct als het zich bij koude motor tussen de streep-
jes FULL en LOW bevindt.
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koel-
vloeistof worden bijgevuld tot aan
het FULL-streepje. ( →Blz. 636)
■Koelvloeistofreservoir vermogensregeleenheid
Het koelvloeistofniveau is correct als het zich tussen de streepjes F en L bevindt
wanneer het hybridesysteem koud is.
Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het
onderste streepje (L) bevindt, moet
koelvloeistof worden bijgevuld tot
aan het bovenste streepje (F).
(→ Blz. 636)
Koelvloeistof
1
2
3
1
2
3
IS300h_OM_Europe_OM53D89E.book P age 519 Tuesday, November 29, 2016 2:44 PM

5207-3. Onderhoud, zelf uit te voeren
IS300h_EE(OM53D89E)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een me ngsel van 50% koelvloeistof en 50% gedemi-
neraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende Lexus-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateurs, de slangen, de doppen van de koelvloeistofreservoirs, de
aftapkraan en de waterpomp.
Als u geen lek kunt vinden, la at dan een erkende Lexus-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige de druk op de dop
nakijken en controleren op lekkages in het koelsysteem.
WA A R S C H U W I N G
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir of de vuldop van de koelvloeistof van
de motor/vermogensregeleenheid niet. ( →Blz. 636)
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en brandwonden of ander ernstig letsel veroorza-
ken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde anti vries of alleen water. Een goede mengverhouding van
water en antivries zorgt voor een goede smering, corrosiebescherming en koeling.
Lees altijd de informatie op het etik et van de antivries of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of onderde-
len aantast.
