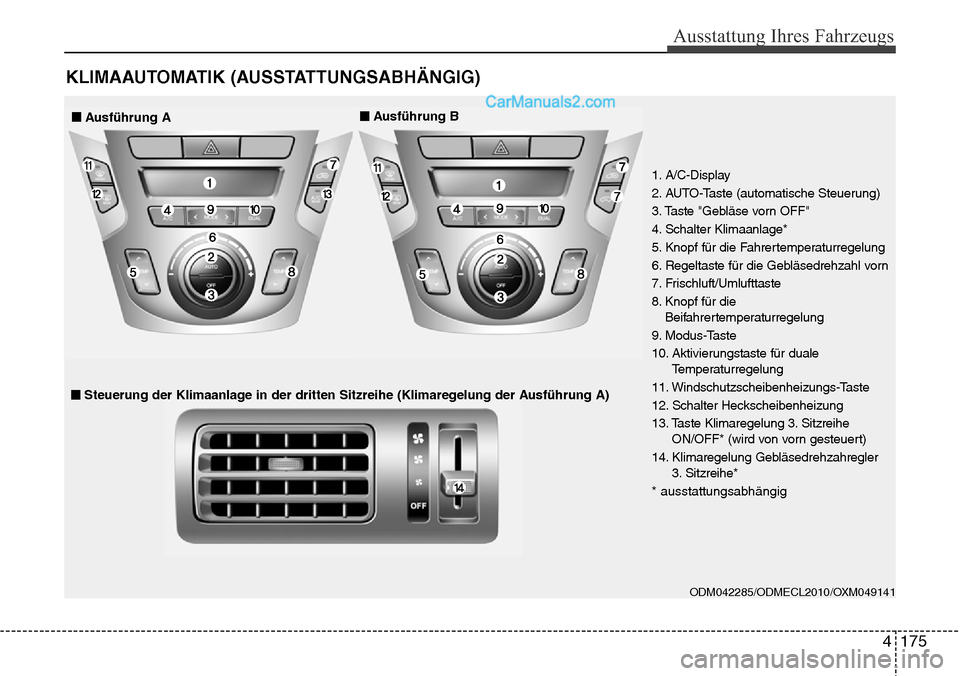

2016 Hyundai Santa Fe display

4 175
Ausstattung Ihres Fahrzeugs
KLIMAAUTOMATIK (AUSSTATTUNGSABHÄNGIG)
ODM042285/ODMECL2010/OXM049141
1. A/C-Display
2. AUTO-Taste (automatische Steuerung)
3. Taste "Gebläse vorn OFF"
4. Schalter Klimaanlage*
5. Knopf für die Fahrertemperaturregelung
6. Regeltaste für die Gebläsedrehzahl vorn
7. Frischluft/Umlufttaste
8. Knopf für dieBeifahrertemperaturregelung
9. Modus-Taste
10. Aktivierungstaste für duale Temperaturregelung
11. Windschutzscheibenheizungs-Taste
12. Schalter Heckscheibenheizung
13. Taste Klimaregelung 3. Sitzreihe ON/OFF* (wird von vorn gesteuert)
14. Klimaregelung Gebläsedrehzahregler 3. Sitzreihe*
* ausstattungsabhängig
■■Ausführung A■Ausführung B
■■Steuerung der Klimaanlage in der dritten Sitzreihe (Klimaregelung der Ausführung A)

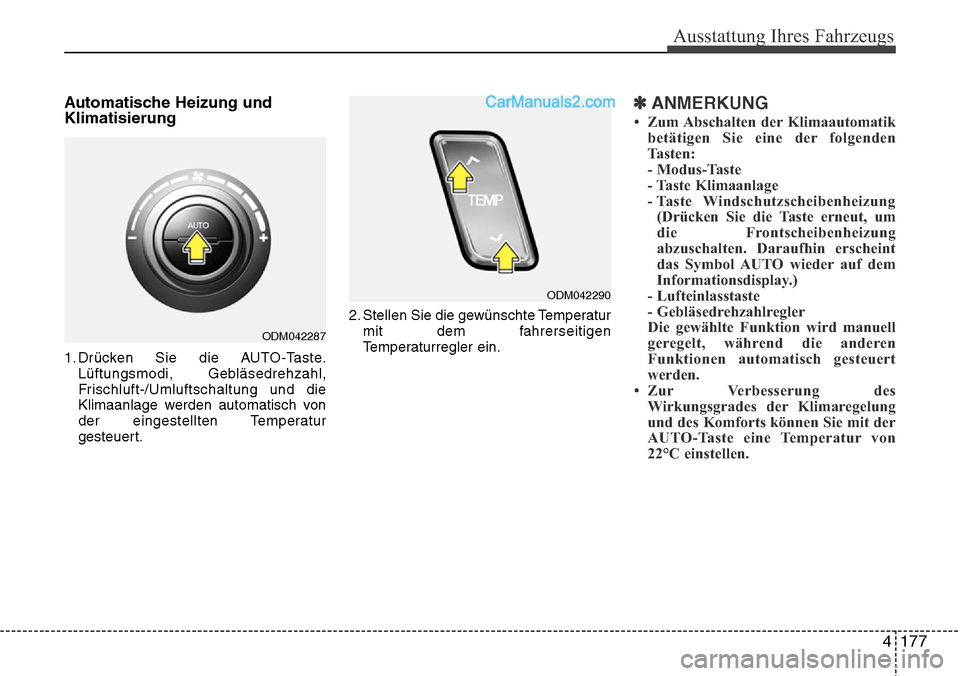

4 177
Ausstattung Ihres Fahrzeugs
Automatische Heizung und
Klimatisierung
1. Drücken Sie die AUTO-Taste.Lüftungsmodi, Gebläsedrehzahl,
Frischluft-/Umluftschaltung und die
Klimaanlage werden automatisch von
der eingestellten Temperatur
gesteuert. 2. Stellen Sie die gewünschte Temperatur
mit dem fahrerseitigen
Temperaturregler ein.
✽ANMERKUNG
• Zum Abschalten der Klimaautomatikbetätigen Sie eine der folgenden
Ta s t e n :
- Modus-Taste
- Taste Klimaanlage
- Taste Windschutzscheibenheizung(Drücken Sie die Taste erneut, um
die Frontscheibenheizung
abzuschalten. Daraufhin erscheint
das Symbol AUTO wieder auf dem
Informationsdisplay.)
- Lufteinlasstaste
- Gebläsedrehzahlregler
Die gewählte Funktion wird manuell
geregelt, während die anderen
Funktionen automatisch gesteuert
werden.
• Zur Verbesserung des Wirkungsgrades der Klimaregelung
und des Komforts können Sie mit der
AUTO-Taste eine Temperatur von
22°C einstellen.
ODM042287
ODM042290

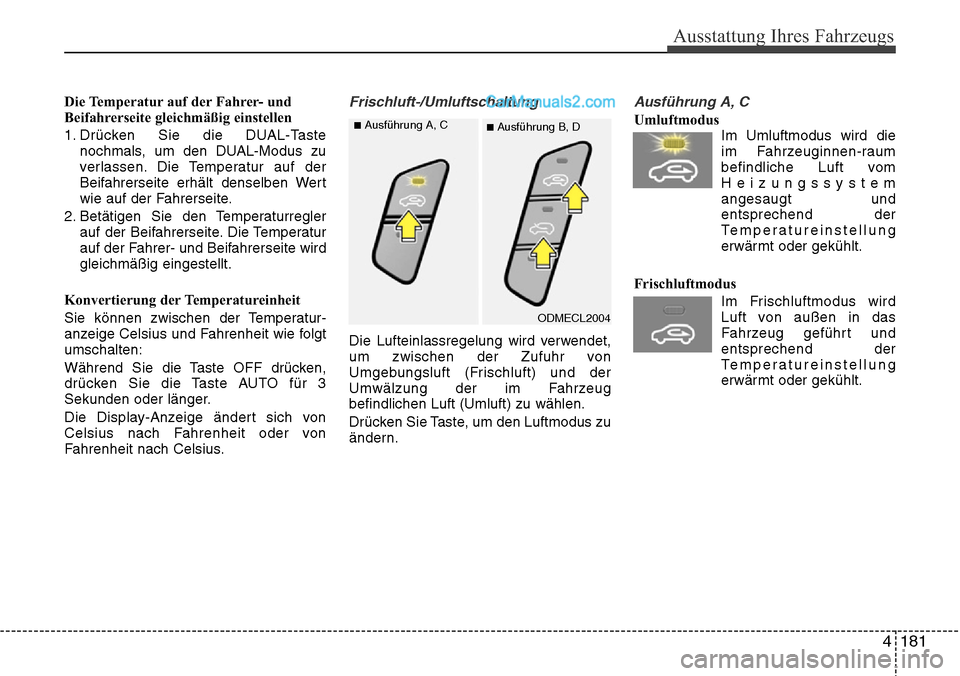

4 181
Ausstattung Ihres Fahrzeugs
Die Temperatur auf der Fahrer- und
Beifahrerseite gleichmäßig einstellen
1. Drücken Sie die DUAL-Tastenochmals, um den DUAL-Modus zu
verlassen. Die Temperatur auf der
Beifahrerseite erhält denselben Wert
wie auf der Fahrerseite.
2. Betätigen Sie den Temperaturregler auf der Beifahrerseite. Die Temperatur
auf der Fahrer- und Beifahrerseite wird
gleichmäßig eingestellt.
Konvertierung der Temperatureinheit
Sie können zwischen der Temperatur-
anzeige Celsius und Fahrenheit wie folgt
umschalten:
Während Sie die Taste OFF drücken,
drücken Sie die Taste AUTO für 3
Sekunden oder länger.
Die Display-Anzeige ändert sich von
Celsius nach Fahrenheit oder von
Fahrenheit nach Celsius.Frischluft-/Umluftschaltung
Die Lufteinlassregelung wird verwendet,
um zwischen der Zufuhr von
Umgebungsluft (Frischluft) und der
Umwälzung der im Fahrzeug
befindlichen Luft (Umluft) zu wählen.
Drücken Sie Taste, um den Luftmodus zu
ändern.
Ausführung A, C
Umluftmodus Im Umluftmodus wird dieim Fahrzeuginnen-raum
befindliche Luft vom
Heizungssystem
angesaugt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus Im Frischluftmodus wirdLuft von außen in das
Fahrzeug geführt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
ODMECL2004
■Ausführung A, C■Ausführung B, D

4 225
Ausstattung Ihres Fahrzeugs
STEUERGERÄTE UND
SYSTEMFUNKTIONEN
❈ Anzeigen und Einstellungen variieren
möglicherweise je nach Audiosystem.
Head Unit Audiosystem
(RDS-Ausführung)
1. (AUSWERFEN)
• Wirft die CD aus. 2.
• Wechselt in den Modus FM/AM
• Mit jedem Tastendruck wechselt der
Modus in der Reihenfolge FM1
\bFM2\bFMA \bAM \bAMA.
❈ Unter Setup>Display erscheint die
Popup-Ansicht "Radio", wenn der
[Popup-Modus] aktiviert ist .
Wählen Sie den gewünschten Modus
mit dem Regler TUNE oder den
Tasten ~ in
der Popup-Ansicht aus.
3.
• Wechselt in die Modi CD, USB (iPod
®),
AUX, Meine Musik und BT Audio.
• Mit jedem Tastendruck wechselt der Modus in der Reihenfolge CD, USB
(iPod
®), AUX, Meine Musik, BT Audio.
❈ Unter Setup>Display erscheint die
Popup-Ansicht "Media", wenn der
[Popup-Modus] aktiviert ist .
Wählen Sie den gewünschten Modus
mit dem Regler TUNE oder den
Tasten ~ in der Popup-
Ansicht aus. 4. (Ausführung mit
Bluetooth®
Wireless Technology)
• Steuert die Ansicht "Telefon"
❈ Wenn kein Telefon verbunden ist, wird
die Verbindungsansicht gezeigt
5. PWR/VOL (Ein/Aus-Taste und Lautstärkeregler)
• Ein/Aus: Zum Ein-/Ausschalten den Regler drücken
• Lautstärke: Zum Regeln der Lautstärke den Regler nach links/rechts
drehen
PHONE
61
On
MEDIA
61
On
RADIO

Ausstattung Ihres Fahrzeugs
226
4
6.
• Radiomodus: sucht automatisch nach
Senderfrequenzen.
• Modi CD, USB, iPod
®, Meine Musik
- Taste kurz drücken (weniger als 0,8 Sekunden lang): wechselt zum/zur
nächsten oder vorherigen Titel/Datei
- Taste drücken und gedrückt halten (mehr als 0,8 Sekunden lang):
schneller Vor-/Rücklauf des aktuellen
Titels
7.
• FM: RDS-Programmtypsuche
• Modi CD, MP3, USB: Ordnersuche 8.
~ (Speicherpositionen)
• Radiomodus: Frequenzen (Sender) werden gespeichert oder gespeicherte
Frequenzen (Sender) aufgerufen.
• Modi CD, USB, iPod
®, Meine Musik
- : Wiederholen
- : Zufallswiedergabe
• Das Zahlenmenü wird in der Popup- Ansicht "Radio", "Media", "Setup" und
"Menu" ausgewählt.
9.
• Mit jedem kurzen Tastendruck (weniger als 0,8 Sekunden lang) wird das
Display abwechselnd aus- und wieder
eingeschaltet.
❈ Das Audiosystem funktioniert weiter;
lediglich das Display wird
ausgeschaltet. Drücken Sie bei
deaktiviertem Display eine beliebige
Taste, um das Display wieder
einzuschalten. 10.
• Radiomodus
- Taste drücken und gedrückt halten(mehr als 0,8 Sekunden lang): Alle
Sender werden jeweils fünf Sekunden
lang angespielt.
• Modi CD, USB, Meine Musik - Taste drücken und gedrückt halten(mehr als 0,8 Sekunden lang): Alle
Titel (Dateien) werden jeweils zehn
Sekunden lang angespielt.
❈ Drücken Sie die Taste erneut, um mit
der Wiedergabe des/der aktuellen
Titels/Datei fortzufahren.
11.
• Taste kurz drücken (weniger als 0,8 Sekunden lang): wechselt in die
Einstellmodi "Anzeige", "Ton", "Uhr",
"Telefon" und "System"
• Taste drücken und gedrückt halten (mehr als 0,8 Sekunden lang): wechselt
in die Ansicht "Uhrzeit einstellen"
12.
Zeigt die Menüs für den aktuellen Modus
an.
MEMU
SETUPCLOCK
TA
SCAN
2 RDM
1 RPT
61
PTY
FOLDER
SEEK
TRACK

Ausstattung Ihres Fahrzeugs
228
4
Audio-Bedienteil
1. (AUSWERFEN)
• Wirft die CD aus.
2.
• Wechselt in den Modus FM/AM..
• Mit jedem Tastendruck wechselt der
Modus in der Reihenfolge FM1
\bFM2\bAM.
❈ Unter Setup>Display erscheint die
Popup-Ansicht "Radio", wenn der
[Popup-Modus] aktiviert ist
.
Wählen Sie den gewünschten Modus
mit dem Regler TUNE oder den
Tasten ~ in der Popup-
Ansicht aus. 3.
• Wechselt in die Modi CD, USB (iPod
®),
AUX, Meine Musik und BT Audio.
• Mit jedem Tastendruck wechselt der Modus in der Reihenfolge CD, USB
(iPod
®), AUX, Meine Musik, BT Audio.
❈ Unter Setup>Display erscheint die
Popup-Ansicht "Medien", wenn der
[Popup-Modus] aktiviert ist .
Wählen Sie den gewünschten Modus
mit dem Regler TUNE oder den
Tasten ~ in der Popup-
Ansicht aus.
4. (Ausführung mit
Bluetooth®
Wireless Technologyl)
• Steuert die Ansicht "Telefon"
❈ Wenn kein Telefon verbunden ist, wird
die Verbindungsansicht gezeigt.
5. PWR/VOL (Ein/Aus-Taste und Lautstärkeregler)
• Ein/Aus: Zum Ein-/Ausschalten den Regler drücken
• Lautstärke: Zum Regeln der Lautstärke den Regler nach links/rechts
drehen 6.
• Radiomodus: sucht automatisch nach
Senderfrequenzen.
• Modi CD, USB, iPod
®, Meine Musik
- Taste kurz drücken (weniger als 0,8 Sekunden lang): wechselt zum/zur
nächsten oder vorherigen Titel/Datei
- Taste drücken und gedrückt halten (mehr als 0,8 Sekunden lang):
schneller Vor-/Rücklauf des aktuellen
Titels
7.
• Modi CD, MP3, USB: Ordnersuche
FOLDER
SEEK
TRACK
PHONE
61
On
MEDIA
61
On
RADIO

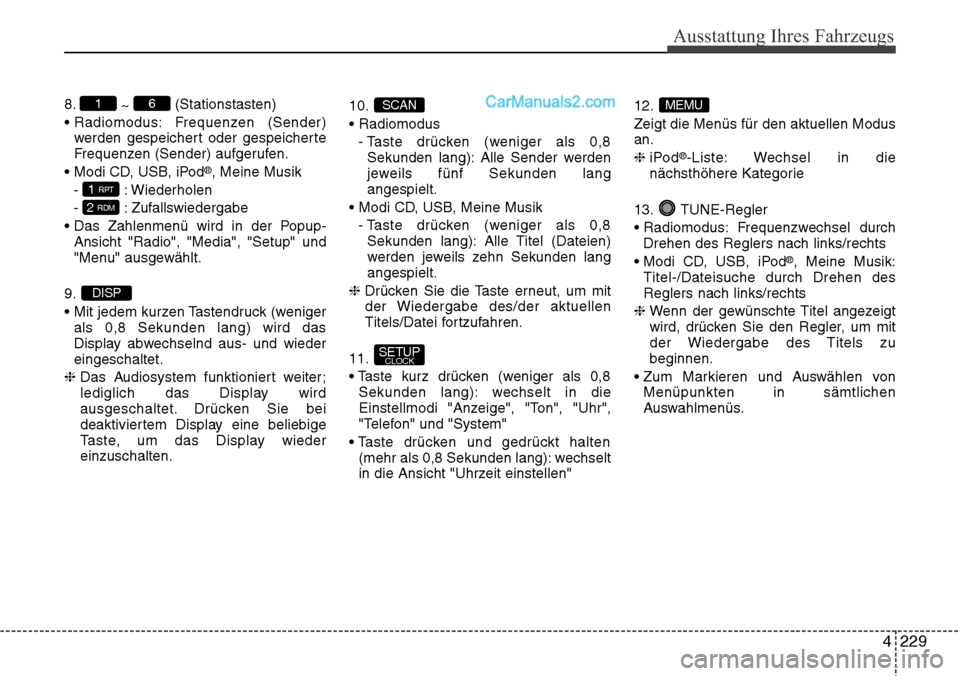

4 229
Ausstattung Ihres Fahrzeugs
8.~ (Stationstasten)
• Radiomodus: Frequenzen (Sender) werden gespeichert oder gespeicherte
Frequenzen (Sender) aufgerufen.
• Modi CD, USB, iPod
®, Meine Musik
- : Wiederholen
- : Zufallswiedergabe
• Das Zahlenmenü wird in der Popup- Ansicht "Radio", "Media", "Setup" und
"Menu" ausgewählt.
9.
• Mit jedem kurzen Tastendruck (weniger als 0,8 Sekunden lang) wird das
Display abwechselnd aus- und wieder
eingeschaltet.
❈ Das Audiosystem funktioniert weiter;
lediglich das Display wird
ausgeschaltet. Drücken Sie bei
deaktiviertem Display eine beliebige
Taste, um das Display wieder
einzuschalten. 10.
• Radiomodus
- Taste drücken (weniger als 0,8Sekunden lang): Alle Sender werden
jeweils fünf Sekunden lang
angespielt.
• Modi CD, USB, Meine Musik - Taste drücken (weniger als 0,8Sekunden lang): Alle Titel (Dateien)
werden jeweils zehn Sekunden lang
angespielt.
❈ Drücken Sie die Taste erneut, um mit
der Wiedergabe des/der aktuellen
Titels/Datei fortzufahren.
11.
• Taste kurz drücken (weniger als 0,8 Sekunden lang): wechselt in die
Einstellmodi "Anzeige", "Ton", "Uhr",
"Telefon" und "System"
• Taste drücken und gedrückt halten (mehr als 0,8 Sekunden lang): wechselt
in die Ansicht "Uhrzeit einstellen" 12.
Zeigt die Menüs für den aktuellen Modus
an.
❈
iPod
®-Liste: Wechsel in die
nächsthöhere Kategorie
13. TUNE-Regler
• Radiomodus: Frequenzwechsel durch Drehen des Reglers nach links/rechts
• Modi CD, USB, iPod
®, Meine Musik:
Titel-/Dateisuche durch Drehen des
Reglers nach links/rechts
❈ Wenn der gewünschte Titel angezeigt
wird, drücken Sie den Regler, um mit
der Wiedergabe des Titels zu
beginnen.
• Zum Markieren und Auswählen von Menüpunkten in sämtlichen
Auswahlmenüs.
MEMU
SETUPCLOCK
SCAN
DISP
2 RDM
1 RPT
61

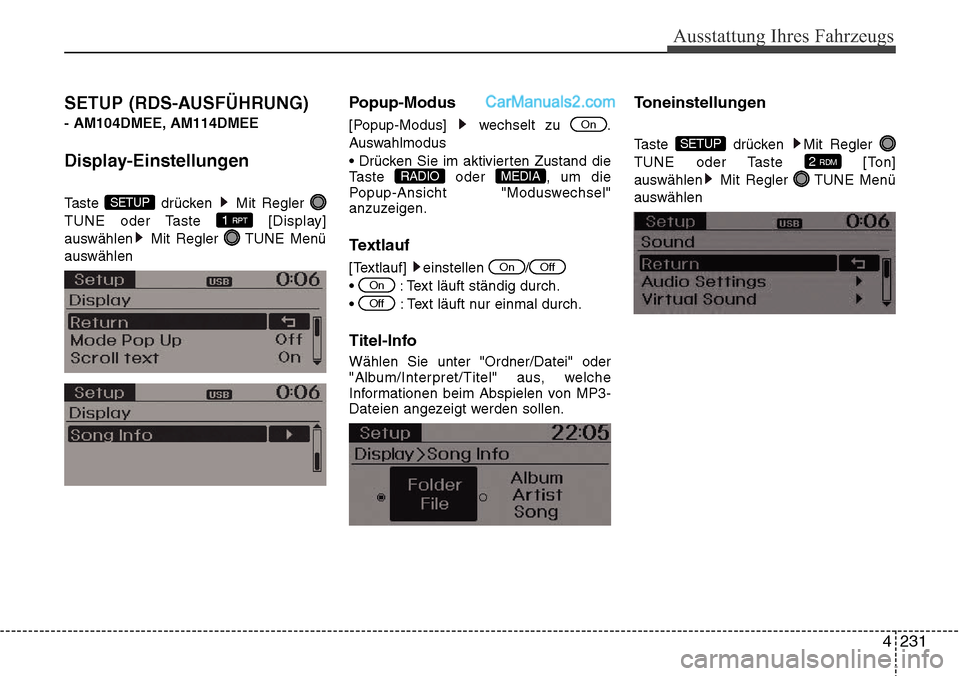

4 231
Ausstattung Ihres Fahrzeugs
SETUP (RDS-AUSFÜHRUNG)
- AM104DMEE, AM114DMEE
Display-Einstellungen
Taste drücken Mit Regler
TUNE oder Taste [Display]
auswählen Mit Regler TUNE Menü
auswählen
Popup-Modus
[Popup-Modus] wechselt zu .
Auswahlmodus
• Drücken Sie im aktivierten Zustand die
Taste oder , um die
Popup-Ansicht "Moduswechsel"
anzuzeigen.
Textlauf
[Textlauf] einstellen /
• : Text läuft ständig durch.
• : Text läuft nur einmal durch.
Titel-Info
Wählen Sie unter "Ordner/Datei" oder
"Album/Interpret/Titel" aus, welche
Informationen beim Abspielen von MP3-
Dateien angezeigt werden sollen.
Toneinstellungen
Taste drücken Mit Regler
TUNE oder Taste [Ton]
auswählen Mit Regler TUNE Menü
auswählen
2 RDM
SETUP
Off
On
OffOn
MEDIARADIO
On
1 RPT
SETUP
