Ausstattung Ihres Fahrzeugs
64
4

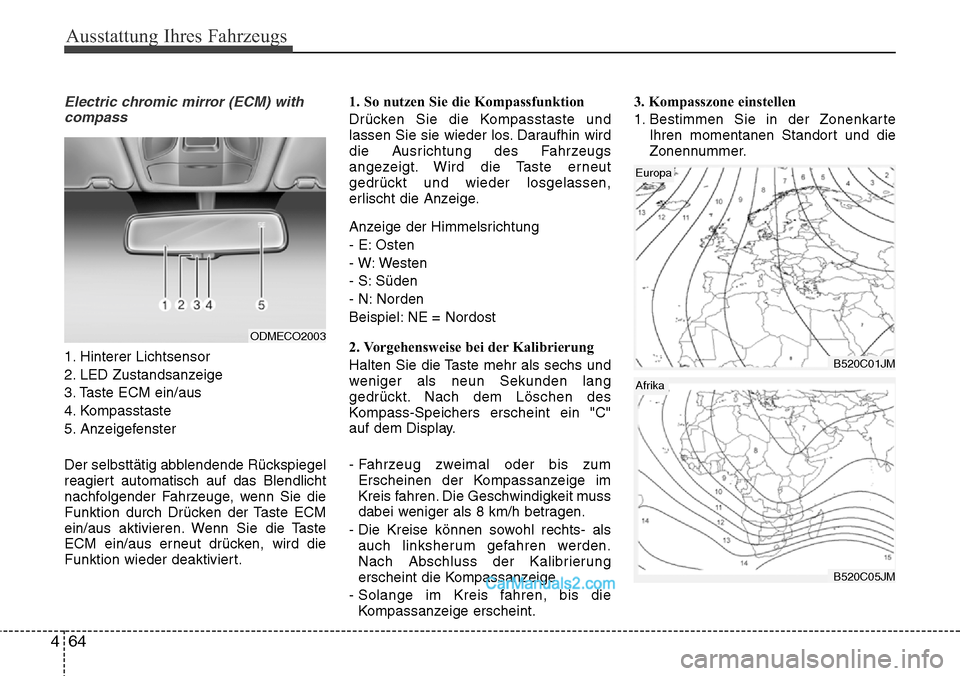

Electric chromic mirror (ECM) with
compass
1. Hinterer Lichtsensor
2. LED Zustandsanzeige
3. Taste ECM ein/aus
4. Kompasstaste
5. Anzeigefenster
Der selbsttätig abblendende Rückspiegel
reagiert automatisch auf das Blendlicht
nachfolgender Fahrzeuge, wenn Sie die
Funktion durch Drücken der Taste ECM
ein/aus aktivieren. Wenn Sie die Taste
ECM ein/aus erneut drücken, wird die
Funktion wieder deaktiviert. 1. So nutzen Sie die Kompassfunktion
Drücken Sie die Kompasstaste und
lassen Sie sie wieder los. Daraufhin wird
die Ausrichtung des Fahrzeugs
angezeigt. Wird die Taste erneut
gedrückt und wieder losgelassen,
erlischt die Anzeige.
Anzeige der Himmelsrichtung
- E: Osten
- W: Westen
- S: Süden
- N: Norden
Beispiel: NE = Nordost
2. Vorgehensweise bei der Kalibrierung
Halten Sie die Taste mehr als sechs und
weniger als neun Sekunden lang
gedrückt. Nach dem Löschen des
Kompass-Speichers erscheint ein "C"
auf dem Display.
- Fahrzeug zweimal oder bis zum
Erscheinen der Kompassanzeige im
Kreis fahren. Die Geschwindigkeit muss
dabei weniger als 8 km/h betragen.
- Die Kreise können sowohl rechts- als auch linksherum gefahren werden.
Nach Abschluss der Kalibrierung
erscheint die Kompassanzeige.
- Solange im Kreis fahren, bis die Kompassanzeige erscheint. 3. Kompasszone einstellen
1. Bestimmen Sie in der Zonenkarte
Ihren momentanen Standort und die
Zonennummer.B520C01JM
Europa
B520C05JM
Afrika
ODMECO2003

465
Ausstattung Ihres Fahrzeugs

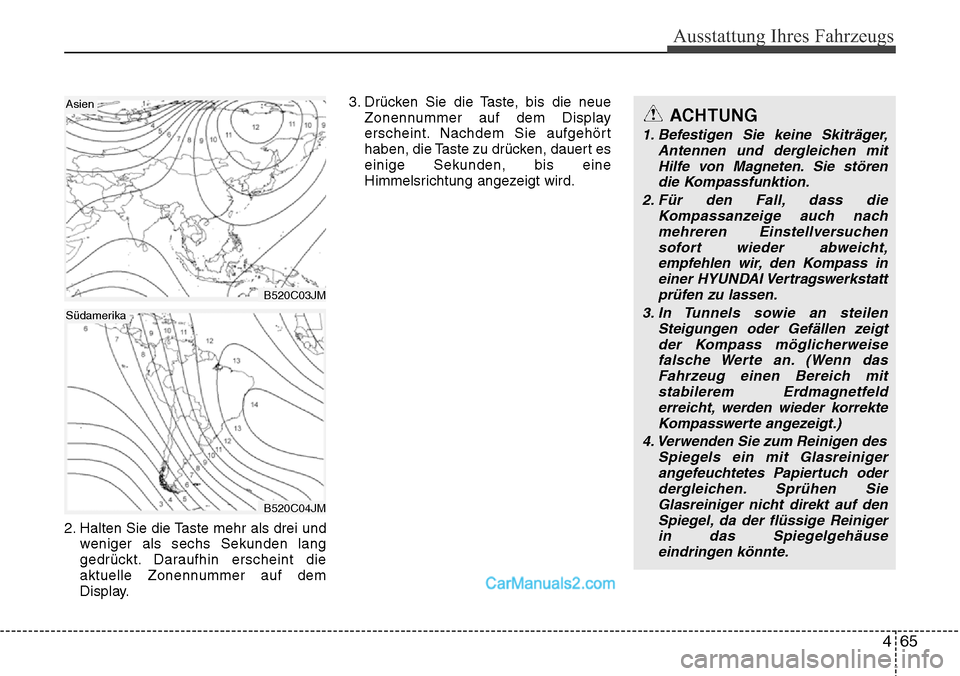

2. Halten Sie die Taste mehr als drei undweniger als sechs Sekunden lang
gedrückt. Daraufhin erscheint die
aktuelle Zonennummer auf dem
Display. 3. Drücken Sie die Taste, bis die neue
Zonennummer auf dem Display
erscheint. Nachdem Sie aufgehört
haben, die Taste zu drücken, dauert es
einige Sekunden, bis eine
Himmelsrichtung angezeigt wird.
ACHTUNG
1. Befestigen Sie keine Skiträger, Antennen und dergleichen mitHilfe von Magneten. Sie stören die Kompassfunktion.
2. Für den Fall, dass die Kompassanzeige auch nachmehreren Einstellversuchen sofort wieder abweicht,empfehlen wir, den Kompass in einer HYUNDAI Vertragswerkstattprüfen zu lassen.
3. In Tunnels sowie an steilen Steigungen oder Gefällen zeigtder Kompass möglicherweise falsche Werte an. (Wenn dasFahrzeug einen Bereich mitstabilerem Erdmagnetfelderreicht, werden wieder korrekteKompasswerte angezeigt.)
4. Verwenden Sie zum Reinigen des Spiegels ein mit Glasreinigerangefeuchtetes Papiertuch oderdergleichen. Sprühen SieGlasreiniger nicht direkt auf den Spiegel, da der flüssige Reinigerin das Spiegelgehäuse eindringen könnte.
B520C03JM
Asien
B520C04JM
Südamerika

Ausstattung Ihres Fahrzeugs
70
4

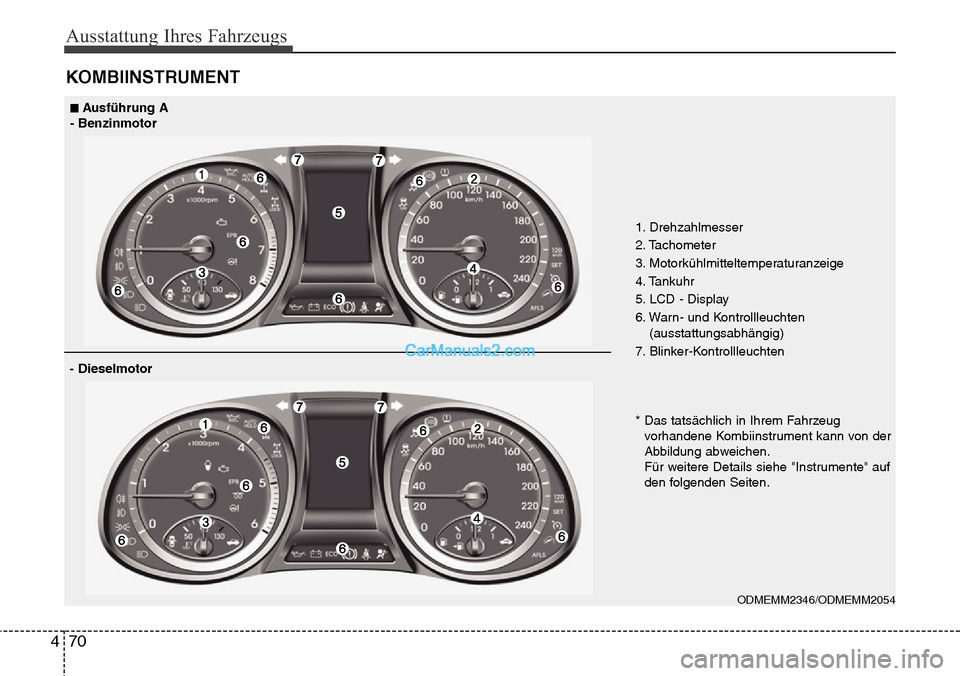

KOMBIINSTRUMENT
1. Drehzahlmesser
2. Tachometer
3. Motorkühlmitteltemperaturanzeige
4. Tankuhr
5. LCD - Display
6. Warn- und Kontrollleuchten
(ausstattungsabhängig)
7. Blinker-Kontrollleuchten
ODMEMM2346/ODMEMM2054
■Ausführung A
- Benzinmotor
* Das tatsächlich in Ihrem Fahrzeugvorhandene Kombiinstrument kann von der
Abbildung abweichen.
Für weitere Details siehe "Instrumente" auf
den folgenden Seiten.
- Dieselmotor

471
Ausstattung Ihres Fahrzeugs
1. Drehzahlmesser
2. Tachometer
3. Motorkühlmitteltemperaturanzeige
4. Tankuhr
5. LCD - Display
6. Warn- und Kontrollleuchten(ausstattungsabhängig)
7. Blinker-Kontrollleuchten
ODMEMM2347/ODMEMM2055

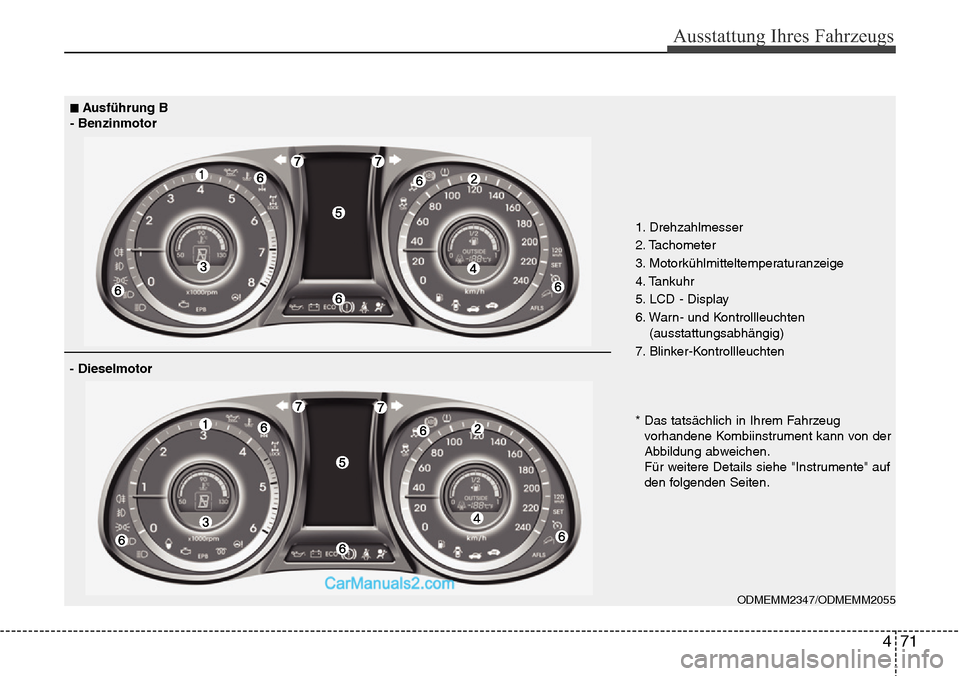

■Ausführung B
- Benzinmotor
* Das tatsächlich in Ihrem Fahrzeugvorhandene Kombiinstrument kann von der
Abbildung abweichen.
Für weitere Details siehe "Instrumente" auf
den folgenden Seiten.
- Dieselmotor

Ausstattung Ihres Fahrzeugs
72
4

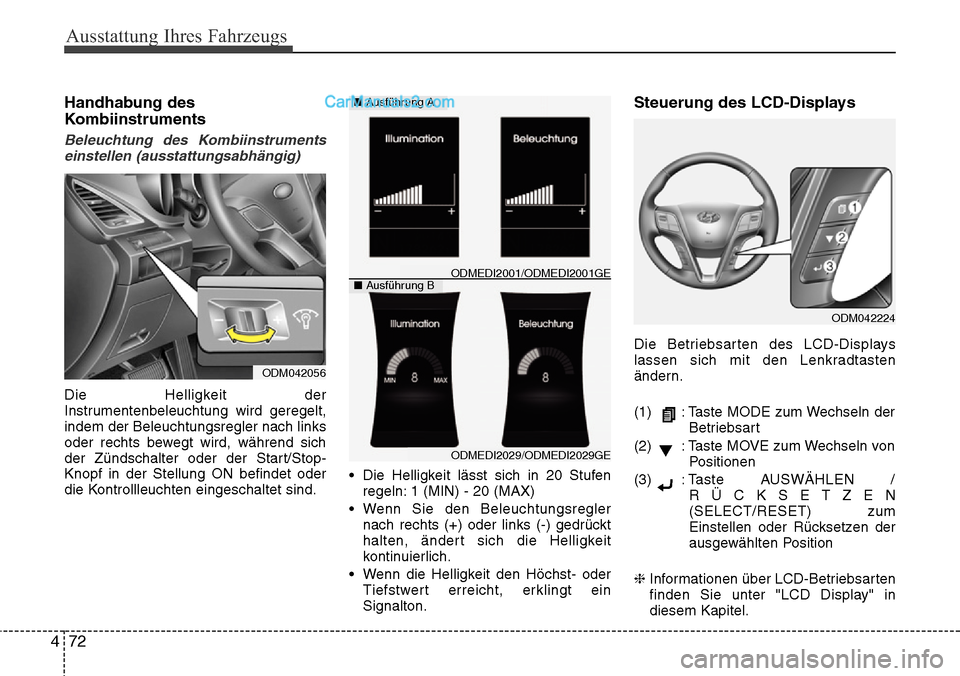

Handhabung des
Kombiinstruments
Beleuchtung des Kombiinstruments
einstellen (ausstattungsabhängig)
Die Helligkeit der
Instrumentenbeleuchtung wird geregelt,
indem der Beleuchtungsregler nach links
oder rechts bewegt wird, während sich
der Zündschalter oder der Start/Stop-
Knopf in der Stellung ON befindet oder
die Kontrollleuchten eingeschaltet sind. • Die Helligkeit lässt sich in 20 Stufen
regeln: 1 (MIN) - 20 (MAX)
• Wenn Sie den Beleuchtungsregler nach rechts (+) oder links (-) gedrückt
halten, ändert sich die Helligkeit
kontinuierlich.
• Wenn die Helligkeit den Höchst- oder Tiefstwert erreicht, erklingt ein
Signalton.
Steuerung des LCD-Displays
Die Betriebsarten des LCD-Displays
lassen sich mit den Lenkradtasten
ändern.
(1) : Taste MODE zum Wechseln der Betriebsart
(2) : Taste MOVE zum Wechseln von Positionen
(3) : T aste AUSWÄHLEN /
RÜCKSETZEN
(SELECT/RESET) zum
Einstellen oder Rücksetzen der
ausgewählten Position
❈ Informationen über LCD-Betriebsarten
finden Sie unter "LCD Display" in
diesem Kapitel.
ODM042056
ODM042224
■Ausführung A
■Ausführung B
ODMEDI2029/ODMEDI2029GE
ODMEDI2001/ODMEDI2001GE

477
Ausstattung Ihres Fahrzeugs

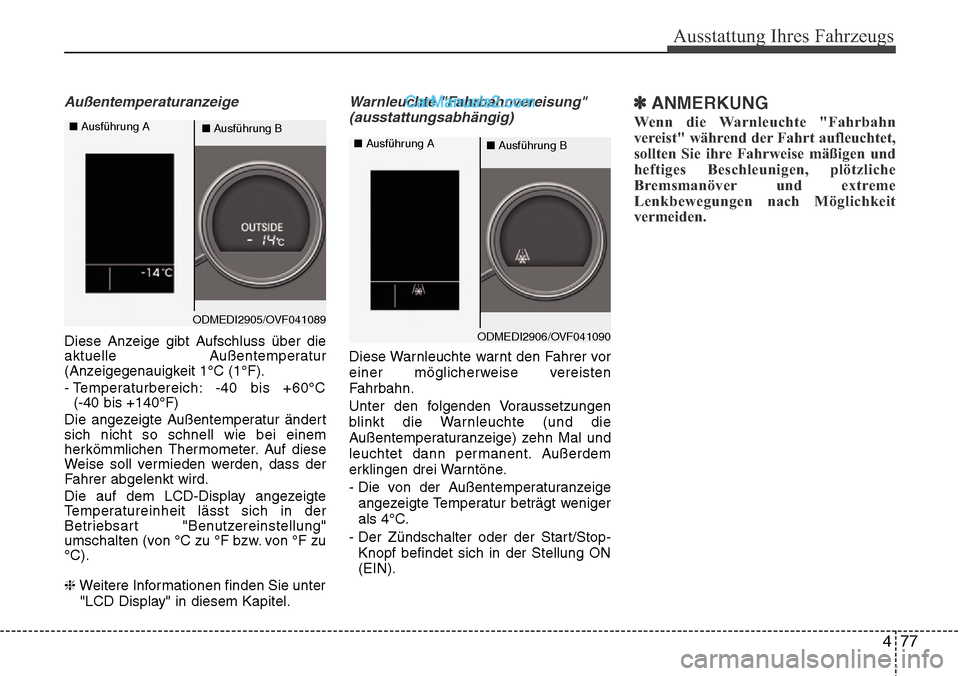

Außentemperaturanzeige
Diese Anzeige gibt Aufschluss über die
aktuelle Außentemperatur
(Anzeigegenauigkeit 1°C (1°F).
- Temperaturbereich: -40 bis +60°C(-40 bis +140°F)
Die angezeigte Außentemperatur ändert
sich nicht so schnell wie bei einem
herkömmlichen Thermometer. Auf diese
Weise soll vermieden werden, dass der
Fahrer abgelenkt wird.
Die auf dem LCD-Display angezeigte
Temperatureinheit lässt sich in der
Betriebsart "Benutzereinstellung"
umschalten (von °C zu °F bzw. von °F zu
°C).
❈ Weitere Informationen finden Sie unter
"LCD Display" in diesem Kapitel.
Warnleuchte "Fahrbahnvereisung" (ausstattungsabhängig)
Diese Warnleuchte warnt den Fahrer vor
einer möglicherweise vereisten
Fahrbahn.
Unter den folgenden Voraussetzungen
blinkt die Warnleuchte (und die
Außentemperaturanzeige) zehn Mal und
leuchtet dann permanent. Außerdem
erklingen drei Warntöne.
- Die von der Außentemperaturanzeige angezeigte Temperatur beträgt weniger
als 4°C.
- Der Zündschalter oder der Start/Stop- Knopf befindet sich in der Stellung ON
(EIN).
✽ANMERKUNG
Wenn die Warnleuchte "Fahrbahn
vereist" während der Fahrt aufleuchtet,
sollten Sie ihre Fahrweise mäßigen und
heftiges Beschleunigen, plötzliche
Bremsmanöver und extreme
Lenkbewegungen nach Möglichkeit
vermeiden.
ODMEDI2905/OVF041089
■
Ausführung A
■Ausführung B
ODMEDI2906/OVF041090
■
Ausführung A
■Ausführung B

Ausstattung Ihres Fahrzeugs
80
4
LCD-Betriebsarten
LCD-DISPLAY
BetriebsartSymbolErklärungAusführung AAusführung B
Trip Computer
In dieser Betriebsart werden fahrrelevante Daten wie
Distanz oder Verbrauch angezeigt. Weitere Informationen
finden Sie unter "Trip Computer" in diesem Kapitel.
Wartung
Dieser Modus liefert Informationen über den
Reifenluftdruck(ausstattungsabhängig) und den
Inspektionsintervall (Kilometer oder Tage) sowie
Warnmeldungen bezüglich der Reifendrucküberwachung
TPMS, des Waschflüssigkeitsfüllstands und der
Sicherheitsmotorhaube(AHLS).
BenutzereinstellungIn dieser Betriebsart können Sie Einstellungen für Türen
und Beleuchtung etc. vornehmen.
LDWS
(ausstattungsabhängig)-
Diese Betriebsart gibt Aufschluss über den Zustand des
Spurhalteassistenten LDWS (Lane Departure Warning
System).
Weitere Informationen finden Sie unter "Lane Departure
Warning System (LDWS)" in Kapitel 5.
A/V
(ausstattungsabhängig)-Diese Betriebsart gibt Aufschluss über den Zustand des
A/V-Systems.
Zielführung
(ausstattungsabhängig)-Diese Betriebsart gibt Aufschluss über den Zustand des
Navigationssystems.
oder oder
oder
❈ Informationen über die Steuerung der LCD-Betriebsarten finden Sie unter "Steuerung des LCD-Displays" in diesem Kapitel.

481
Ausstattung Ihres Fahrzeugs

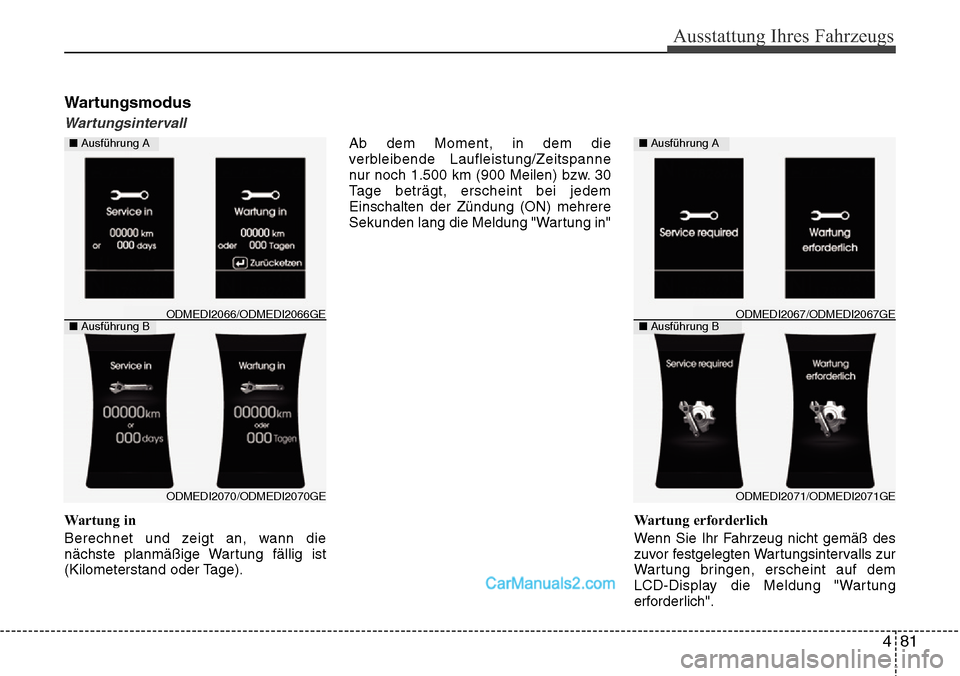

Wartungsmodus
Wartungsintervall
Wartung in
Berechnet und zeigt an, wann die
nächste planmäßige Wartung fällig ist
(Kilometerstand oder Tage).Ab dem Moment, in dem die
verbleibende Laufleistung/Zeitspanne
nur noch 1.500 km (900 Meilen) bzw. 30
Tage beträgt, erscheint bei jedem
Einschalten der Zündung (ON) mehrere
Sekunden lang die Meldung "Wartung in"
Wartung erforderlich
Wenn Sie Ihr Fahrzeug nicht gemäß des
zuvor festgelegten Wartungsintervalls zur
Wartung bringen, erscheint auf dem
LCD-Display die Meldung "Wartung
erforderlich".
■Ausführung A
■Ausführung B
ODMEDI2070/ODMEDI2070GE
ODMEDI2066/ODMEDI2066GE
■Ausführung A
■Ausführung B
ODMEDI2071/ODMEDI2071GE
ODMEDI2067/ODMEDI2067GE
