2016 FIAT SCUDO Betriebsanleitung (in German)

45
SICHERHEITANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
Taste für die schnelle
Beschlagentfernung/
Entfrostung der Scheiben C
Bei Druck dieser Taste aktiviert die Kli-
maanlage automatisch alle notwendigen
Funktionen, um die Beschlagentfernung/
Entfrostung der Windschutzscheibe und
der vorderen Seitenscheiben zu be-
schleunigen, d.h.:❒sie schaltet den Klimaanlagenkompres-
sor ein, wenn die klimatischen Bedin-
gungen dies zulassen;❒
Ausschaltung des Umluftbetriebs;
❒
Einstellung der höchsten Lufttempera-
tur HIin beiden Bereichen;
❒
Einschaltung einer Gebläsegeschwindig-
keit aufgrund der Motorkühlflüssigkeit-
stemperatur, um den Eintritt von nicht
ausreichend warmer Luft für die Be-
schlagentfernung der Scheiben einzu-
schränken;
❒sie richtet die Luftzufuhr auf die Luft-
düsen der Windschutzscheibe und der
vorderen Seitenfenster;❒
Einschaltung der Heizscheibe.
ZUR BEACHTUNG Die Funktion der
schnellen Beschlagentfernung/Enteisung
der Scheiben bleibt etwa 3 Minuten lang
eingeschaltet, nachdem die Motorkühl-
flüssigkeit die entsprechende Temperatur
erreicht hat.Wenn die Funktion der maximalen Be-
schlagentfernung/Entfrostung eingeschal-
tet ist, leuchtet die Led auf der entspre-
chenden Taste und auf der Taste der Heiz-
scheibe.
Wenn die Funktion der maximalen Be-
schlagentfernung/Entfrostung eingeschal-
tet ist, sind die einzig möglichen manuel-
len Einschritte die manuelle Einstellung der
Gebläsegeschwindigkeit und die Deakti-
vierung der Heizscheibe. Durch Druck der
Funktion der maximalen Beschlagentfer-
nung/Entfrostung oder der Tasten des
Umluftbetriebs oder der Ausschaltung des
Kompressors oder der Taste AUTO
schaltet das System die Funktion der ma-
ximalen Beschlagentfernung/Entfrostung
aus und stellt die Betriebsbedingungen der
Anlage vor der Einschaltung dieser Funk-
tion wieder her.Taste für die Beschlagentfernung/
Entfrostung der Heckscheibe und
der Außenrückspiegel F
(für Versionen/Märkte, wo vorgesehen)
Der Druck dieser Taste aktiviert die Be-
schlagentfernung/Entfrostung der Heck-
scheibe.
Die Einschaltung dieser Funktion wird
durch das Aufleuchten der Led auf der Ta-
ste angezeigt.
Die Funktion schaltet sich automatisch
nach etwa 20 Minuten oder durch erneu-
tes Drücken der Taste oder beim Abstel-
len des Motors aus und schaltet sich beim
darauf folgenden Anlassen wieder ein.
ZUR BEACHTUNG Keine Klebeschilder
auf der Innenseite der beheizbaren Heck-
scheibe im Bereich der Heizwiderstände
aufkleben, um Beschädigungen zu vermei-
den und die Funktion nicht zu beeinträch-
tigen.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 45

46SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENT
E
Ausschaltung des Systems (A/C) A
Die Klimaanlage wird durch Druck der Ta-
ste Aausgeschaltet. Bei ausgeschalteter
Anlage sind die Bedingungen der Klima-
anlage folgende:❒
die Displays der eingestellten Tempe-
raturen sind ausgeschaltet;
❒
der Umluftbetrieb ist eingeschaltet, so
dass der Fahrgastraum von außen iso-
liert ist;
❒
der Klimaanlagenkompressor ist aus-
geschaltet;
❒
das Gebläse ist ausgeschaltet.
Auch bei ausgeschalteter Anlage kann die
Heizscheibe normal ein- oder ausgeschal-
tet werden.
ZUR BEACHTUNG Das Steuergerät der
Klimaanlage speichert die Einstellungen
der Anlage vor der Ausschaltung und stellt
sie zurück, wenn eine beliebige Taste des
Systems gedrückt wird (ausgenommen der
Heizscheibe). Wenn die Funktion der ge-
drückten Taste nicht vor der Ausschaltung
eingeschaltet war, wird diese eingeschal-
tet, war sie dagegen eingeschaltet, bleibt
sie eingeschaltet.
Wenn die Klimaanlage in vollkommen au-
tomatischem Betrieb wieder eingeschaltet
werden soll, drücken Sie die Taste AU-
TO.ZUSÄTZLICHE STANDHEIZUNG
(für Versionen/Märkte, wo vorgesehen)
Diese Vorrichtung ermöglicht eine schnel-
lere Beheizung des Fahrgastraums bei kal-
ten klimatischen Bedingungen.
Die Heizung schaltet sich automatisch aus,
wenn die Komfortbedingungen erreicht
werden.
Automatische Doppelbereich-
Klimaanlage
Die zusätzliche Heizung schaltet sich au-
tomatisch infolge der Drehung des Zünd-
schlüssels auf Mein.Heizung und manuelle Klimaanlage
Die zusätzliche Heizung wird automatisch
durch Drehen des Drehknopfs M oder I
auf den letzten roten Bereich und Betäti-
gung des Gebläses (durch die TasteD)
mindestens in der ersten Geschwindigkeit
aktiviert.
ZUR BEACHTUNG Der Betrieb der Hei-
zung erfolgt nur bei niedriger Außentem-
peratur und bei niedriger Motorkühlflüs-
sigkeitstemperatur.
ZUR BEACHTUNG Die Einschaltung der
Heizung wird blockiert, wenn die Batte-
riespannung unzureichend ist.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 46

47
SICHERHEITANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
BEDIENTASTEN Abb. 51
Drehknopf A zur Einstellung der
Lufttemperatur
(Mischung Kalt-/Warmluft)
Roter Bereich = Warmluft.
Blauer Bereich = Kaltluft.Drehknopf B zum Einschalten/Einstellen
des Gebläses
0= Gebläse ausgeschaltet
1-2-3= Gebläsegeschwindigkeit
4 p= max. GebläsegeschwindigkeitAbb. 51
F0P0043m
AUSRICHT- UND VERSTELLBARE
LUFTDÜSEN FÜR DIE ZWEITE
UND DRITTE SITZREIHE Abb. 49-50AAusrichtbare Luftdüsen für die Belüftung
der zweiten Sitzreihe.
BAusrichtbare Luftdüsen für die Belüftung
der dritten Sitzreihe.
Für die Verwendung der Luftdüsen: Die Luft-
düsen durch Betätigung in der vom Pfeil an-
gegebenen Richtung öffnen und in der ge-
wünschten Position einstellen.DREIBEREICH-KLIMAANLAGE
(für Versionen/Märkte, wo vorgesehen)
Abb. 49
F0P0042m
Abb. 50
F0P0044m
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 47

48SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENT
E
BEHEIZUNG DES INNENRAUMS
Bitte gehen Sie so vor:❒
den Drehknopf Aauf den roten Be-
reich drehen;
❒
den Drehknopf Bauf die gewünschte
Geschwindigkeit drehen.
SCHNELLE BEHEIZUNG
DES INNENRAUMS
Für die schnelle Beheizung des Innenraums
gehen Sie so vor:
❒
den Drehknopf Aauf den roten Be-
reich drehen;
❒
den Umluftbetrieb einschalten;
❒
den Drehknopf Bauf 4pdrehen (max.
Gebläsegeschwindigkeit).
Dann betätigen Sie die Bedienelemente,
um die gewünschten Komfortbedingungen
beizubehalten und den Umluftbetrieb aus-
zuschalten.
ZUR BEACHTUNG Bei kaltem Motor
müssen Sie einige Minuten abwarten, bis
die Kühlflüssigkeit der Anlage die optima-
le Betriebstemperatur erreicht.
Abb. 52
F0P0045m
Ein-/Ausschaltung der Klimaanlage
Zum Einschalten der Klimaanlage die Ta-
ste A-Abb. 52drücken.
Bei erfolgter Einschaltung schalten sich
gleichzeitig die Leds B-Abb. 52auf der
Taste C-Abb. 51und zwischen den Be-
dienelementen ein.
Zum Ausschalten der Klimaanlage
drücken Sie erneut die Taste A-Abb. 52
(zur Bestätigung der Ausschaltung gehen
die beiden Leds aus).BELÜFTUNG DES INNENRAUMS
Für eine gute Belüftung des Fahrgastraums
gehen Sie so vor:
❒
den Drehknopf Aauf den blauen Be-
reich drehen;
❒
den Umluftbetrieb ausschalten;
❒
den Drehknopf Bauf die gewünschte
Geschwindigkeit drehen.
KLIMAANLAGE (Kühlung)
Für eine schnelle Kühlung gehen Sie so
vor:
❒
den Drehknopf Aauf den blauen Be-
reich drehen;
❒
den Umluftbetrieb einschalten;
❒
die Klimaanlage durch Drücken der Ta-
ste A-Abb. 52 einschalten; die Led B
auf der Taste schaltet sich ein;
❒
den Drehknopf Bauf 4pdrehen (max.
Gebläsegeschwindigkeit).
Einstellung der Kühlung
❒
den Drehknopf Aauf den blauen Be-
reich drehen;
❒
den Umluftbetrieb ausschalten;
❒
den Drehknopf Bfür die Reduzierung
der Gebläsegeschwindigkeit nach links
drehen.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 48

49
SICHERHEITANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
AUSSENLICHTDer linke Hebel Abb. 53dient für die Be-
dienung des Außenlichtes.
Beim Einschalten der Außenlichter leuch-
ten die Instrumententafel und die ver-
schiedenen Bedientasten auf dem Arma-
turenbrett auf.
LICHT AUSGESCHALTET Abb. 53
Den Ring Aauf Stellung 0drehen.
STANDLICHT Abb. 53
Es wird eingeschaltet, indem der Ring A
von Stellung 0 auf Stellung
6
gedreht
wird.
ABBLENDLICHT Abb. 53
Es wird eingeschaltet, indem der Ring A
von Stellung
6
auf Stellung
2
/1
ge-
dreht wird.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
2
.
FERNLICHT Abb. 54
Bei Ring Aauf Stellung
2
/1
muss der
Hebel gegen das Lenkrad gezogen werden.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
1
.
Für die Ausschaltung des Fernlichtes den
Hebel erneut gegen das Lenkrad ziehen.BLINKEN Abb. 54
Den Hebel gegen das Lenkrad ziehen (1
.
nicht einrastende Stellung) unabhängig von
der Position des Ringes. Auf der Instru-
mententafel leuchtet die Kontrolllampe1
.
Abb. 53
F0P0046m
Abb. 54
F0P0047m
Abb. 55
F0P0048m
VORDERE
NEBELSCHEINWERFER
UND NEBELSCHLUSSLEUCHTE
Abb. 55-56
(für Versionen/Märkte, wo vorgesehen)
Zum Einschalten Abb. 55:❒
den Ring Bin die vom Pfeil angegebe-
ne Richtung drehen:
❒
erster Impuls, nicht einrastende Stel-
lung, Einschaltung der vorderen Ne-
belscheinwerfer; auf der Instrumenten-
tafel leuchtet die Kontrolllampe
5
.
❒
zweiter Impuls, nicht einrastende Stel-
lung, Einschaltung der Nebelschlus-
sleuchte
4.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 49

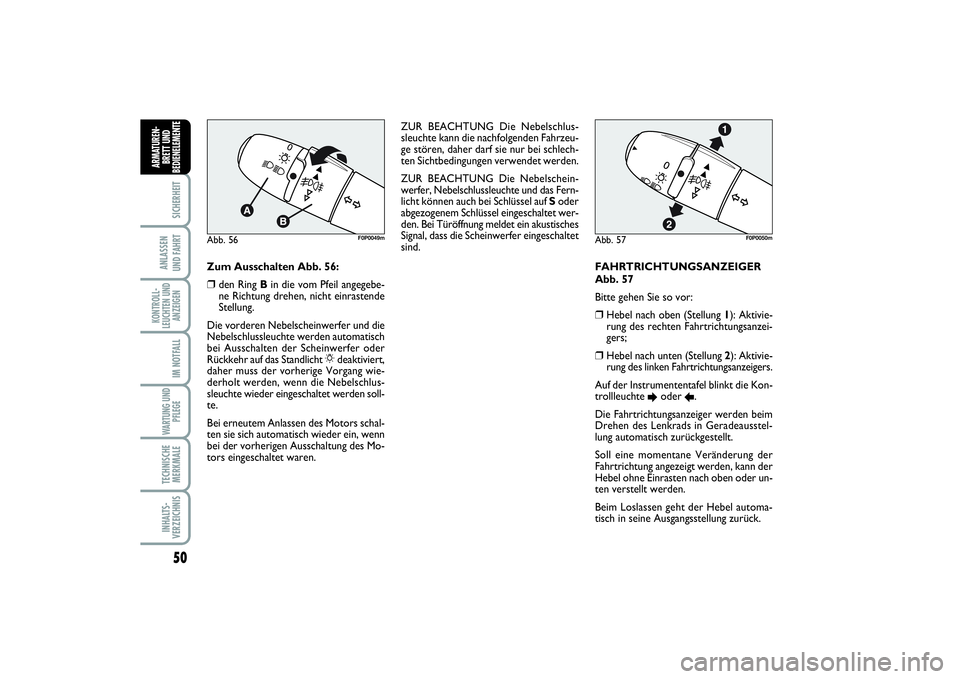

50SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENT
E
FAHRTRICHTUNGSANZEIGER
Abb. 57
Bitte gehen Sie so vor: ❒
Hebel nach oben (Stellung 1): Aktivie-
rung des rechten Fahrtrichtungsanzei-
gers;
❒
Hebel nach unten (Stellung 2): Aktivie-
rung des linken Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinkt die Kon-
trollleuchte
E
oder
R.
Die Fahrtrichtungsanzeiger werden beim
Drehen des Lenkrads in Geradeausstel-
lung automatisch zurückgestellt.
Soll eine momentane Veränderung der
Fahrtrichtung angezeigt werden, kann der
Hebel ohne Einrasten nach oben oder un-
ten verstellt werden.
Beim Loslassen geht der Hebel automa-
tisch in seine Ausgangsstellung zurück.
Abb. 57
F0P0050m
Abb. 56
F0P0049m
Zum Ausschalten Abb. 56:❒
den Ring Bin die vom Pfeil angegebe-
ne Richtung drehen, nicht einrastende
Stellung.
Die vorderen Nebelscheinwerfer und die
Nebelschlussleuchte werden automatisch
bei Ausschalten der Scheinwerfer oder
Rückkehr auf das Standlicht 6deaktiviert,
daher muss der vorherige Vorgang wie-
derholt werden, wenn die Nebelschlus-
sleuchte wieder eingeschaltet werden soll-
te.
Bei erneutem Anlassen des Motors schal-
ten sie sich automatisch wieder ein, wenn
bei der vorherigen Ausschaltung des Mo-
tors eingeschaltet waren.ZUR BEACHTUNG Die Nebelschlus-
sleuchte kann die nachfolgenden Fahrzeu-
ge stören, daher darf sie nur bei schlech-
ten Sichtbedingungen verwendet werden.
ZUR BEACHTUNG Die Nebelschein-
werfer, Nebelschlussleuchte und das Fern-
licht können auch bei Schlüssel auf Soder
abgezogenem Schlüssel eingeschaltet wer-
den. Bei Türöffnung meldet ein akustisches
Signal, dass die Scheinwerfer eingeschaltet
sind.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 50

51
SICHERHEITANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
Follow me home
(für Versionen/Märkte, wo vorgesehen)
Diese Vorrichtung hat die Aufgabe, für ei-
ne eingestellte Dauer (45 Sekunden) den
Raum vor dem Fahrzeug zu beleuchten
und wird bei Zündschlüssel auf Soder ab-
gezogenem Zündschlüssel aktiviert, indem
der linke Hebel zum Armaturenbrett ge-
schoben wird. Diese Funktion wird durch
Betätigung des Hebels innerhalb von 2 Mi-
nuten nach der Ausschaltung des Motors
aktiviert.
Wenn das Fahrzeug mit der Vorrichtung
für die automatische Einschaltung des
Stand- und Abblendlichts ausgestattet ist,
wird die Funktion Follow me home auto-
matisch bei Türöffnung aktiviert.AUTOMATISCHER SENSOR DER
SCHEINWERFER
(Dämmerungssensor)
(für Versionen/Märkte, wo vorgesehen)
Dieser Sensor stellt die Änderung der Hel-
ligkeitsstärke außerhalb des Fahrzeugs je
nach der Empfindlichkeit des eingestellten
Lichts fest: Je höher die Empfindlichkeit,
umso geringer ist die Lichtmenge, die
außerhalb des Fahrzeugs notwendig ist, um
die Einschaltung des Außenlichts zu akti-
vieren.
Aktivierung Abb. 58
Den Ring auf AUTOdrehen: Auf diese
Weise erhält man die automatische gleich-
zeitige Einschaltung des Standlichts und
des Abblendlichts je nach der Helligkeit
außerhalb des Fahrzeugs.
Abb. 58
F0P0286m
Ausschaltung Abb. 58
Den Ring wieder auf åstellen. Die De-
aktivierung der Funktion wird durch eine
entsprechende Meldung auf dem Display
begleitet.
Der Sensor kann nicht das Vorhandensein
von Nebel feststellen, daher muss die Ein-
schaltung der Lichter in diesen Bedingun-
gen manuell eingestellt werden.
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 51

52SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENT
E
REINIGUNG DER
FENSTERSCHEIBEN Der rechte Hebel Abb. 59steuert die
Betätigung der Scheibenwisch-/-waschan-
lage und der Heckscheibenwisch-/-wasch-
anlage (wo vorgesehen).
SCHEIBENWISCH-/
-WASCHANLAGE
Der Betrieb ist nur bei Zündschlüssel auf
Mmöglich.
Der Ring des rechten Hebels kann vier
verschiedene Stellungen einnehmen:
0Scheibenwischer ausgeschaltet;
IIntervallbetrieb;
1langsamer Dauerbetrieb;
2schneller Dauerbetrieb.S
Zeitbegrenzter Betrieb ein (Wisch-
vorgang): Nach Loslassen geht der
Hebel auf die Stellung 0 zurück, und
der Scheibenwischer stoppt auto-
matisch.
Wird der Hebel leicht gegen das Lenkrad
gezogen (nicht einrastende Stellung) un-
abhängig von der Stellung des Ringes wird
der Flüssigkeitsstrahl der Scheibenwasch-
anlage eingeschaltet und (für Versionen/
Märkte, wo vorgesehen), sofern das Ab-
blend- oder Fernlicht eingeschaltet ist, der
Flüssigkeitsstrahl der Scheinwerferwasch-
anlage. Verwenden Sie nie den Schei-
benwischer, um die Wind-
schutzscheibe von Schnee
oder Eis zu befreien. Unter
solchen Bedingungen ist der Scheiben-
wischer überansprucht und es greift der
Motorschutz ein, der den Betrieb für ei-
nige Sekunden verhindert. Sollte ansch-
ließend der Scheibenwischer nicht
funktionieren (auch nicht nach erneu-
tem Anlassen mit dem Schlüssel des
Fahrzeugs), wenden Sie sich bitte an
das Fiat Kundendienstnetz.
Danach führt der Scheibenwischer einen
Zyklus mit drei Wischvorgängen aus.
Um die Wartung zu vereinfachen, zum
Beispiel das Waschen der Windschutz-
scheibe oder das Auswechseln der Wisch-
blätter der Scheibenwischer, drücken Sie
den Hebel bei Zündschlüssel auf Soder
abgezogenem Zündschlüssel innerhalb von
60 Sekunden nach unten (Impuls). Die
Scheibenwischer gehen auf die vertikale
Stellung und halten an. Dann können sie
für den Austausch der Wischblätter oder
die Reinigung angehoben werden.
ZUR BEACHTUNG Um eventuelle Schä-
den an der Karosserie zu vermeiden, ver-
suchen Sie bitte nicht, die Scheibenwischer
anzuheben, wenn sie nicht zuvor mit dem
vorher beschriebenen Vorgang auf die ver-
tikale Stellung gebracht wurden.Abb. 59
F0P0051m
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 52
