ALLGEMEINE HINWEISE❒
Beim Einparken muss man immer auf
Hindernisse achten, die sich ober- oder
unterhalb der Sensoren befinden.
❒
Gegenstände in nächster Nähe zum
Heck des Fahrzeugs können unter Um-
ständen vom System nicht erkannt wer-
den und daher das Fahrzeug beschädi-
gen oder selbst beschädigt werden.
❒
Die von den Sensoren gesendeten Sig-
nale können durch Beschädigung der
Sensoren selbst, durch Schmutz, Schnee
oder Eis auf den Sensoren oder durch
in der Nähe befindliche Ultraschallsy-
steme (z. B. pneumatische Bremsen von
LKWs oder Presslufthämmer) ver-
fälscht werden. Für die korrekte Arbeitsweise
des Systems müssen die Sen-
soren frei von Schlamm,
Schmutz, Eis oder Schnee
sein. Während des Reinigungsvorgangs
muss das Verkratzen oder die Beschä-
digung der Sensoren sorgfältig vermie-
den werden. Benutzen Sie keine trocke-
nen, rauen oder harten Lappen. Die
Sensoren müssen mit sauberem Wasser
mit Zugabe von Autoshampoo gewa-
schen werden.
Die Verantwortung beim
Einparken und anderen ge-
fährliche Manövern liegt auf jedem
Fall immer beim Fahrer. Bei Durch-
führung dieser Manöver muss er sich
immer vergewissern, dass sich dort
keine Personen (insbesondere Kinder)
oder Tiere aufhalten. Die Parksenso-
ren stellen eine Hilfe für den Fahrer
dar, dieser darf aber während poten-
tiell gefährlichen Manövern nie die
Aufmerksamkeit verringern, auch
wenn sie bei geringer Geschwindigkeit
ausgeführt werden. ZUR BEACHTUNG
BETRIEB
MIT ANHÄNGER
Die Parksensoren deaktivieren, wenn das
Fahrzeug mit Anhänger verwendet wird.
AUTORADIO(für Versionen/Märkte, wo vorgesehen)
Für die Funktionsweise der Autoradios
mit Compact Disc/Compact Disc MP3-
Spieler (für Versionen/Märkte, wo vorge-
sehen) schlagen Sie bitte in der Ergänzung
in der Anlage dieser Betriebsanleitung
nach.
VORRÜSTUNG AUTORADIO
(für Versionen/Märkte, wo vorgesehen)
In Bezug auf das auf dem Fahrzeug instal-
lierte Autoradio und die entsprechende
Anlage lesen Sie bitte die Beschreibung in
der Ergänzung “Autoradio”, die sich in der
Anlage dieser Betriebsanleitung befindet.
Für den Anschluss an der
Vorrüstung im Fahrzeug wen-
den Sie sich bitte an das Fiat Kunden-
dienstnetz, um mögliche Fehler zu ver-
meiden, die die Sicherheit des Fahr-
zeugs beeinträchtigen können.ZUR BEACHTUNG
083-096 SCUDO LUM D 27/03/14 10:24 Pagina 93

94SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT
E
FUNKGERÄTE UND HANDYS
Handys und andere Funkgeräte (E-tacs-
Handys, CB u. ä.) können im Fahrzeugin-
neren nur dann benutzt werden, wenn ei-
ne separate Außenantenne am Fahrzeug
installiert wurde.
ZUR BEACHTUNG Die Benutzung die-
ser Vorrichtungen im Fahrzeuginneren
(ohne Außenantenne) verursacht nicht nur
potentielle Gesundheitsschäden der In-
sassen sondern auch Funktionsstörungen
der elektronischen Systeme, mit denen
das Fahrzeug ausgestattet ist, und gefähr-
det die Sicherheit des Fahrzeugs selbst.
Außerdem wird die Wirksamkeit von Sen-
den und Empfang dieser Geräte durch die
Abschirmwirkung der Fahrzeugkarosse
eingeschränkt.
Für die Verwendung von offiziell in der EG
zugelassenen Handys (GSM, GPRS, UMTS)
wird empfohlen, sich strengstens an die
Anweisungen des jeweiligen Herstellers zu
halten.
VOM BENUTZER
ZUGEKAUFTES
ZUBEHÖRWenn Sie nach dem Erwerb des Fahrzeugs
elektrisches Zubehör installieren möch-
ten, das permanente Stromversorgung
benötigt (Autoradio, Satellitendiebstahlsi-
cherung usw.) oder Zubehör, das die Elek-
trik belastet, wenden Sie sich an das Fiat
Kundendienstnetz, das Ihnen nicht nur das
geeignete Zubehör der Lineaccessori Fi-
at vorstellen kann, sondern auch über-
prüft, ob die elektrische Anlage die gefor-
derte Belastung verkraften kann oder ob
eine stärkere Batterie eingebaut werden
muss.INSTALLATION VON
ELEKTRISCHEN/
ELEKTRONISCHEN
VORRICHTUNGEN
Die elektrischen/elektronischen Vorrich-
tungen, die nach dem Kauf des Fahrzeugs
im Nachverkaufsservice installiert werden,
müssen folgendermaßen gekennzeichnet
sein:
Fiat Auto S.p.A. genehmigt den Einbau von
Sende- und Empfangsgeräten, sofern die In-
stallationen kunstgerecht unter Beachtung
der Herstelleranweisungen in einem spe-
zialisierten Zentrum ausgeführt werden.
ZUR BEACHTUNG Der Einbau von
Geräten, die Änderungen an den Fahr-
zeugmerkmalen verursachen, können zum
Einzug des Zulassungsscheins durch die zu-
ständigen Behörden und ggf. zum Verfall
der Garantie führen, der auf die Defekte
begrenzt ist, die durch die vorher ange-
gebene Änderung verursacht wurden oder
direkt oder indirekt auf diese zurückzu-
führen sind.
Fiat Auto S.p.A. lehnt jede Verantwortung
für Schäden ab, die durch die Installation
von Zubehör verursacht wurden, das
nicht von Fiat Auto S.p.A. geliefert oder
empfohlen und nicht entsprechend den ge-
lieferten Anweisungen installiert wurde.
083-096 SCUDO LUM D 27/03/14 10:24 Pagina 94

95
SICHERHEITANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
95
Betankung
Um die komplette Betankung des Tanks
zu gewährleisten, müssen zwei Einfüllvor-
gänge nach dem ersten Geräusch der
Tankpistole ausgeführt werden. Weitere
Einfüllvorgänge sind zu vermeiden, da sie
Störungen am Versorgungssystem verur-
sachen können.
TANKVERSCHLUSS Abb. 116
Zum Tanken die Tankklappe Aöffnen,
den Zündschlüssel in das Schloss des
Tankverschlusses einführen und gegen den
Uhrzeigersinn drehen, dann den Tankver-
schluss Babschrauben.
Der hermetische Verschluss kann eine
leichte Zunahme des Drucks im Tank ver-
ursachen. Eventuelle Entlüftungsgeräusche
bei Losdrehen des Verschlusses sind
durchaus normal.
Während des Tankens hängen Sie den
Verschluss an die Vorrichtung Cim Inne-
ren der Tankklappe.
Abb. 116
F0F0107m
Nähern Sie sich dem Kraft-
stoffeinfüllstutzen nicht mit
offenem Feuer oder brennenden Zi-
garetten: Brandgefahr. Nähern Sie
sich ihm auch nicht zu sehr mit dem
Gesicht, um nicht die gesundheits-
schädlichen Dämpfe einzuatmen.ZUR BEACHTUNG
AN DER TANKSTELLEBetrieb bei niedrigen
Außentemperaturen
Bei niedrigen Außentemperaturen kann
das Fließvermögen des Dieselkraftstoffs
aufgrund von Paraffinausscheidungen un-
zureichend werden und einen abnormen
Betrieb der Kraftstoffversorgungsanlage
verursachen.
Zur Vermeidung von Betriebsstörungen
sind daher im Handel je nach Jahreszeit
Sommer- bzw. Winter- oder Artik-Die-
selkraftstoffe (in kalten Berggebieten) er-
hältlich. Bei einer Betankung mit Diesel-
kraftstoff, der nicht für die Anwendung-
stemperatur geeignet ist, empfiehlt sich die
Mischung des Dieselkraftstoffs mit dem
Zusatz TUTELA DIESEL ART in dem auf
dem Produktbehälter angegebenen Ver-
hältnis, wobei in den Tank zuerst das
Frostschutzmittel und dann der Diesel-
kraftstoff eingeführt werden muss.
Bei längerer Verwendung/Stillstand des
Fahrzeugs in kalten/Berggebieten empfiehlt
sich die Betankung mit dem am Ort vor-
handenen Dieselkraftstoff.
In dieser Situation wird außerdem emp-
fohlen, im Tank eine Kraftstoffmenge über
50% der Tankkapazität zu behalten.Dieselfahrzeuge können nur
mit Dieselkraftstoff nach der
europäischen Norm EN590 be-
tankt werden. Die Verwendung
von anderen Produkten oder Mischun-
gen kann den Motor irreparabel be-
schädigen und infolge der verursachten
Schäden zum Verfall der Garantie führen.
Bei versehentlichem Betanken mit an-
deren Kraftstoffarten den Motor nicht
anlassen und den Tank entleeren. Wur-
de der Motor hingegen auch nur für ganz
kurze Zeit in Betrieb gesetzt, so ist außer
dem Tank auch die gesamte Kraftstoff-
förderanlage zu entleeren.
Öffnen Sie beim Tanken nicht
die linke seitliche Schiebetü-
re denn die offene Kraftstoff-
klappe könnte beschädigt
werden.
083-096 SCUDO LUM D 27/03/14 10:24 Pagina 95

96SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT
E
UMWELTSCHUTZDie zur Reduzierung der Emissionen bei
Dieselmotoren verwendeten Vorrichtun-
gen sind:❒
der Oxidationskatalysator;
❒
die Anlage zur Rückführung der Aus-
puffgase (E.G.R.);
❒
der Partikelfilter (DPF) (für Versionen/
Märkte, wo vorgesehen).PARTIKELFILTER DPF
(DIESEL PARTICULATE FILTER)
(für Versionen/Märkte, wo vorgesehen)
Der Diesel Particulate Filter ist ein me-
chanischer Filter, der im Auspuff einge-
setzt wurde und physisch die Kohlenpar-
tikel einfängt, die in den Abgasen des Die-
selmotors vorhanden sind. Die Verwen-
dung des Partikelfilters ist notwendig, um
fast vollständig die Kohlenpartikelemis-
sionen gemäß den aktuellen / zukünftigen
gesetzlichen Vorschriften zu beseitigen.
Während des normalen Gebrauchs des
Fahrzeugs registriert das Steuergerät der
Motorkontrolle eine Reihe von Verwen-
dungsdaten (Verwendungszeit, Strecken-
art, erreichte Temperaturen usw.) und be-
stimmt die im Filter angesammelte Parti-
kelmenge. Da der Filter ein Sammelsystem
ist, muss er periodisch durch Verbrennung
der Kohlenpartikel regeneriert (gereinigt)
werden. Das Regenerationsverfahren wird
automatisch vom Steuergerät der Motor-
kontrolle je nach Ansammlungszustand
des Filters und den Verwendungsbedin-
gungen des Fahrzeugs gesteuert.
Während der Regeneration können fol-
gende Phänomene auftreten: beschränkte
Erhöhung der Mindestdrehzahl, Aktivie-
rung des Elektrolüfters, beschränkte Rau-
cherhöhung, hohe Temperaturen am Aus-
puff. Diese Situationen sind nicht als An-
omalien anzusehen und haben keinen Ein-
fluss auf das Verhalten des Fahrzeugs und
auf die Umwelt.
Während des normalen Be-
triebs entwickelt der Parti-
kelfilter (DPF) (für Versionen/Märkte,
wo vorgesehen) hohe Temperaturen.
Das Fahrzeug sollte daher nicht auf
entflammbarem Material (Gras,
trockenem Laub, Tannennadeln usw.)
geparkt werden: Brandgefahr.ZUR BEACHTUNGBei Normalbetrieb ent-
wickelt der Partikelfilter
(DPF) hohe Temperaturen. Das Fahr-
zeug sollte daher nicht auf ent-
flammbarem Material (Gras, trocke-
nem Laub, Tannennadeln usw.) ge-
parkt werden: Brandgefahr.ZUR BEACHTUNG
fig. 117
F0F0357m
Neuzündung der Dieselpumpe
Wenn Kraftstoff fehlt, muss der Kreislauf
neu gezündet werden: ❒
Füllen Sie den Tank mit mindestens 5
Liter Diesel;
❒
Betätigen Sie die Handpumpe für die
Neuzündung solange, bis der Kraftstoff
im transparenten Rohr sichtbar wird.
Die Pumpe befindet sich unter dem
Schutz unter der Motorhaube.
❒
Betätigen Sie den Starter, bis der Mo-
tor zündet.
083-096 SCUDO LUM D 27/03/14 10:24 Pagina 96

97
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTESICHERHEIT
SICHERHEITSGURTE ......................................................... 98
S.B.R.-SYSTEM ....................................................................... 100
GURTSTRAFFER .................................................................. 100
KINDER SICHER BEFÖRDERN ....................................... 103
EINBAU KINDERSITZ “UNIVERSAL” ............................. 104
MONTAGE DES KINDERSITZES
“ISOFIX UNIVERSAL” ........................................................ 107
AIRBAG .................................................................................. 112
SEITENAIRBAG .................................................................... 115
S S
I I
C C
H H
E E
R R
H H
E E
I I
T T
097-118 SCUDO LUM D 02/04/14 11:23 Pagina 97

98ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

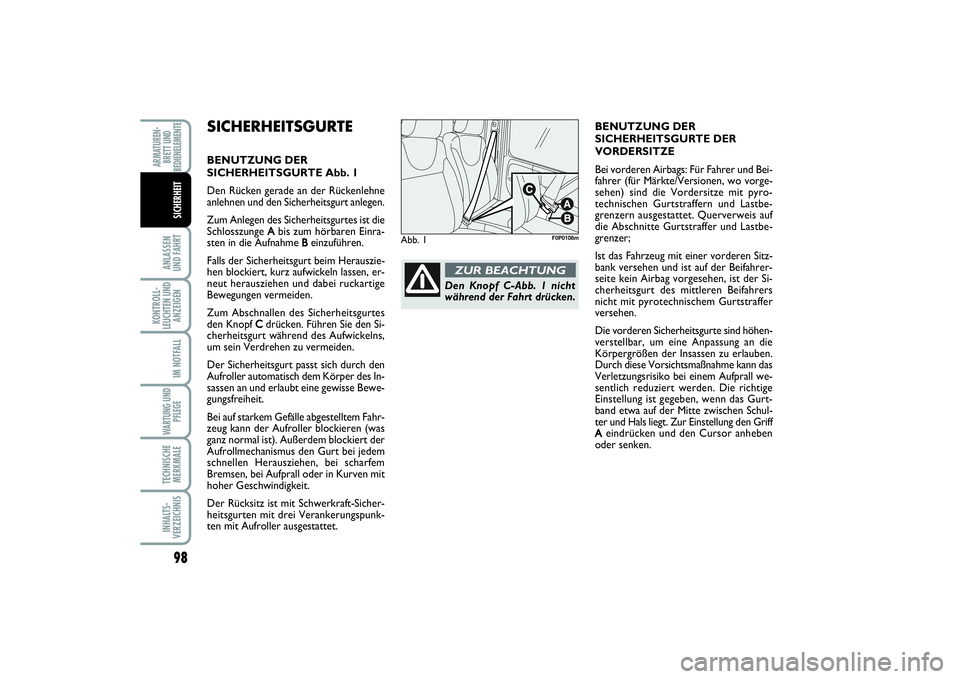

SICHERHEITSGURTEBENUTZUNG DER
SICHERHEITSGURTE Abb. 1
Den Rücken gerade an der Rückenlehne
anlehnen und den Sicherheitsgurt anlegen.
Zum Anlegen des Sicherheitsgurtes ist die
Schlosszunge A
Abis zum hörbaren Einra-
sten in die Aufnahme B
Beinzuführen.
Falls der Sicherheitsgurt beim Herauszie-
hen blockiert, kurz aufwickeln lassen, er-
neut herausziehen und dabei ruckartige
Bewegungen vermeiden.
Zum Abschnallen des Sicherheitsgurtes
den Knopf C
Cdrücken. Führen Sie den Si-
cherheitsgurt während des Aufwickelns,
um sein Verdrehen zu vermeiden.
Der Sicherheitsgurt passt sich durch den
Aufroller automatisch dem Körper des In-
sassen an und erlaubt eine gewisse Bewe-
gungsfreiheit.
Bei auf starkem Gefälle abgestelltem Fahr-
zeug kann der Aufroller blockieren (was
ganz normal ist). Außerdem blockiert der
Aufrollmechanismus den Gurt bei jedem
schnellen Herausziehen, bei scharfem
Bremsen, bei Aufprall oder in Kurven mit
hoher Geschwindigkeit.
Der Rücksitz ist mit Schwerkraft-Sicher-
heitsgurten mit drei Verankerungspunk-
ten mit Aufroller ausgestattet.
Abb. 1
F0P0108m
Den Knopf C-Abb. 1 nicht
während der Fahrt drücken. ZUR BEACHTUNG
BENUTZUNG DER
SICHERHEITSGURTE DER
VORDERSITZE
Bei vorderen Airbags: Für Fahrer und Bei-
fahrer (für Märkte/Versionen, wo vorge-
sehen) sind die Vordersitze mit pyro-
technischen Gurtstraffern und Lastbe-
grenzern ausgestattet. Querverweis auf
die Abschnitte Gurtstraffer und Lastbe-
grenzer;
Ist das Fahrzeug mit einer vorderen Sitz-
bank versehen und ist auf der Beifahrer-
seite kein Airbag vorgesehen, ist der Si-
cherheitsgurt des mittleren Beifahrers
nicht mit pyrotechnischem Gurtstraffer
versehen.
Die vorderen Sicherheitsgurte sind höhen-
verstellbar, um eine Anpassung an die
Körpergrößen der Insassen zu erlauben.
Durch diese Vorsichtsmaßnahme kann das
Verletzungsrisiko bei einem Aufprall we-
sentlich reduziert werden. Die richtige
Einstellung ist gegeben, wenn das Gurt-
band etwa auf der Mitte zwischen Schul-
ter und Hals liegt. Zur Einstellung den GriffAeindrücken und den Cursor anheben
oder senken.
097-118 SCUDO LUM D 02/04/14 11:23 Pagina 98

99
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTESICHERHEIT
Abb. 2
F0P0111m
Die Höhenverstellung der Si-
cherheitsgurte darf nur bei
stehendem Fahrzeug erfolgen.ZUR BEACHTUNGNach der Einstellung immer
prüfen, dass der Cursor kor-
rekt in einer der vorgesehenen Posi-
tionen blockiert ist. Dazu bei losge-
lassenem Griff einen weiteren Druck
nach unten ausüben, um das Einra-
sten der Verankerungsvorrichtung zu
spüren, falls das Loslassen der Taste
nicht in Höhe einer der vorgegebenen
Positionen erfolgte.ZUR BEACHTUNGImmer daran denken, dass
die Passagiere der Fondsitze,
wenn sie nicht angeschnallt sind, im
Falle eines starken Aufpralls nicht nur
selber einem sehr großen Risiko aus-
gesetzt sind, sondern auch für die vor-
deren Fahrzeuginsassen eine Gefahr
darstellen.ZUR BEACHTUNG
Die Sicherheitsgurte sind nur
für Personen bestimmt. Das
Befestigen von Transportgütern oder
andere Einsätze sind nicht erlaubt.ZUR BEACHTUNG
EINSATZ DES
SICHERHEITSGURTES
AUF DEN RÜCKSITZEN Abb. 2
Ist das Fahrzeug hinten mit einem einplät-
zigen und einem zweiplätzigen Sitz ausge-
stattet, sind die drei Plätze mit Drei-
punktsicherheitsgurten und Gurtaufrollern
ausgestattet. Der mittlere Platz hat einen
Sicherheitsgurt mit Führung und Gur-
taufroller, die solidal in der Rückenlehne
integriert sind.
Die drei Sitze der Rücksitzbank (Version
mit Langkabine) sind mit Sicherheitsgur-
ten mit Aufrollvorrichtung ausgestattet.
Die Sicherheitsgurte sind solidal an der
Rücksitzbanklehne befestigt. Den Sicher-
heitsgurt immer in der entsprechenden
Blockiervorrichtung befestigen.
Bei der zweiten und dritten Sitzreihe im-
mer den Sicherheitsgurt an der vorgese-
henen Stelle einführen. Auf keinen Fall den
Sicherheitsgurt oder das Gehäuse der seit-
lichen Sitzplätze mit dem Gehäuse des
mittleren Sitzplatzes vertauschen.
Nach einem Kippen oder
Verschieben eines Sitzes im-
mer sicherstellen, dass der Sicher-
heitsgurt korrekt aufgerollt ist und
dass das Gehäuse zur Blockierung be-
reit ist.ZUR BEACHTUNGImmer Sicherstellen, dass die
Rückenlehne auf beiden Sei-
ten korrekt befestigt ist, damit sie bei
einem plötzlichen Bremsen nicht
nach vorne prallt und Insassen ver-
letzt.ZUR BEACHTUNG
097-118 SCUDO LUM D 02/04/14 11:23 Pagina 99

100ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
Arbeiten, bei denen Stöße,
Vibrationen oder Erhitzun-
gen (über 100°C für die Dauer von
max. 6 Stunden) im Bereich der Gurt-
straffer auftreten, können zu Schä-
den führen oder das Auslösen bewir-
ken. Wenn Arbeiten an diesen Kom-
ponenten vorgenommen werden
müssen, das Fiat-Kundendienstnetz
aufsuchen.ZUR BEACHTUNG
GURTSTRAFFERUm die Schutzfunktion der Sicherheits-
gurte noch wirkungsvoller zu gestalten,
wurde das Fahrzeug mit vorderen Gurt-
straffern ausgestattet, die das Gurtband
der Sicherheitsgurte bei einem heftigen
Frontalaufprall um einige Zentimeter
zurückziehen, so dass ein optimales An-
liegen am Körper der Insassen gewährlei-
stet ist, bevor die Rückhaltewirkung ein-
setzt.
Die Aktivierung der Gurtstraffer wird
durch die Arretierung des Gurtes in Rich-
tung Aufroller erkannt.
ACHTUNG Damit der Gurtstraffer die
größte Schutzwirkung erzielt, ist dafür zu
sorgen, dass der Sicherheitsgurt richtig am
Oberkörper und am Becken anliegt. Beim
Auslösen des Gurtstraffers kann es zu ei-
ner leichten Rauchentwicklung kommen.
Dieser Rauch ist weder schädlich noch
zeigt er den Beginn von Feuer an. Der
Gurtstraffer erfordert weder Wartung
noch Schmierung. Jegliche Änderung des
Originalzustands des Gurtstraffers beein-
trächtigt seine Funktion. Wird die Vor-
richtung bei außergewöhnlichen Naturer-
eignissen (Überschwemmungen, starkem
Wellengang usw.) durch Wasser oder
Schlamm beeinträchtigt, muss sie unbe-
dingt ausgewechselt werden.
Der Gurtstraffer funktioniert
nur einmal. Nach seiner Aus-
lösung das Fiat-Kundendienstnetz
aufsuchen, um ihn austauschen zu
lassen.ZUR BEACHTUNG
S.B.R.-SYSTEMDas Fahrzeug ist mit dem S.B.R.-System
(Seat Belt Reminder) ausgestattet, das Fah-
rer und Beifahrer durch ein akustisches
Signal zusammen mit der Einschaltung der
Kontrollleuchte auf der Instrumententafel
darauf hinweist, dass der Sicherheitsgurt
nicht angelegt wurde.
097-118 SCUDO LUM D 02/04/14 11:23 Pagina 100
