2016 FIAT SCUDO Betriebsanleitung (in German)

125
SICHERHEITKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
EINSATZBEDINGUNGEN
Kaltstart
Bei Fahrten auf Kurzstrecken und wieder-
holten Kaltstarts erreicht der Motor nicht
die optimale Betriebstemperatur. Daraus
ergibt sich eine beträchtliche Erhöhung so-
wohl des Verbrauchs (von +15 bis zu +30%
im Stadtverkehr) als auch der Schadstof-
femissionen.
Verkehrssituationen und
Straßenbedingungen
Starker Verkehr ist mit einem besonders
hohen Kraftstoffverbrauch verbunden, wie
zum Beispiel bei Kolonnenfahrt mit vor-
wiegendem Einsatz der kleinen Gänge
oder in Großstädten mit vielen Ampeln.
Auch kurvenreiche Strecken, Bergstraßen
und Fahrt auf unebenem Grund beein-
flussen den Verbrauch negativ.
Haltepausen im Verkehr
Bei längerem Warten (z. b. an Bahnüber-
gängen) wird empfohlen, den Motor abzu-
stellen. Höchstgeschwindigkeit
Der Kraftstoffverbrauch steigt erheblich
mit zunehmender Geschwindigkeit. Es ist
eine möglichst gleichmäßige Geschwin-
digkeit zu halten, unter Vermeidung von
unnötigem Bremsen und Beschleunigun-
gen, die nur Kraftstoff verbrauchen und
die Emissionen erhöhen.
Beschleunigung
Eine starke Beschleunigung beeinflusst be-
trächtlich den Verbrauch und den Schad-
stoffausstoss. Es ist besser langsam zu be-
schleunigen und nicht die Drehzahl für das
höchste Drehmoment zu überschreiten.ZIEHEN VON ANHÄNGERN
HINWEISE
Zum Ziehen eines Wohnwagens oder An-
hängers ist das Fahrzeug mit einer zuge-
lassenen Anhängerkupplung und mit einer
entsprechenden elektrischen Anlage aus-
zurüsten.
Es ist außerdem notwendig, ein entspre-
chendes für die Verwaltung des Anhängers
konzipiertes elektronisches Steuergerät zu
verwenden, um Schäden am elektrischen
System des Fahrzeugs zu vermeiden.
Der Einbau der Anhängerkupplung muss
von Fachpersonal durchgeführt werden,
das anschließend eine entsprechende Do-
kumentation für die Zulassung im Straßen-
verkehr aushändigt.
Eventuelle spezifische Rückspiegel
und/oder zusätzliche Spiegel müssen un-
ter Beachtung der gültigen Normen der
Straßenverkehrsordnung angebaut wer-
den.
Bedenken Sie, dass sich beim Ziehen eines
Anhängers, abhängig von seinem Gesamt-
gewicht, die maximale Steigfähigkeit redu-
ziert, die Bremswege und die Dauer eines
Überholvorganges zunimmt.
119-128 SCUDO LUM D 19/11/13 11.51 Pagina 125

126KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEITANLASSEN
UND FAHRT
INSTALLATION DER
ANHÄNGERKUPPLUNG
Die Anhängerkupplung ist von Fachperso-
nal nach den vom Hersteller der Vorrich-
tung ausgehändigten Anleitungen an die Ka-
rosserie montieren zu lassen. Auf Gefällen einen kleineren Gang einle-
gen, anstatt ständig die Bremse zu benut-
zen.
Die auf die Anhängerkupplung wirkende
Last des Anhängers verringert die Nutz-
last des Fahrzeugs um den selben Wert.
Um sicher zu sein, dass die max. zulässige
Anhängelast (im Fahrzeugbrief) nicht über-
schritten wird, ist das Gewicht des An-
hängers in voll beladenem Zustand einsch-
ließlich allem Zubehör und aller persönli-
cher Gepäckstücke zu berücksichtigen.
Bei Anhängerbetrieb die spezifischen Ge-
schwindigkeitsgrenzen in den jeweiligen
Ländern beachten. Die Höchstgeschwin-
digkeit darf keinesfalls 100 km/h über-
schreiten.
Das ABS-System des Fahr-
zeugs kontrolliert nicht das
Bremssystem des Anhängers. Achtung
auf rutschigem Untergrund!ZUR BEACHTUNG
Die Bremsanlage des Fahr-
zeugs darf auf keinen Fall für
die Steuerung der Anhängerbremsan-
lage verändert werden. Die Brems-
anlage des Anhängers muss vollstän-
dig unabhängig von der hydraulischen
Anlage des Fahrzeugs sein.ZUR BEACHTUNG
119-128 SCUDO LUM D 19/11/13 11.51 Pagina 126

127
SICHERHEITKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
ZUR BEACHTUNG Beim Gebrauch von
Winterreifen mit einem Geschwindigkeit-
sindex unterhalb der vom Fahrzeug er-
reichbaren (um 5% erhöhten) Höchstge-
schwindigkeit empfiehlt es sich, am Fah-
rerplatz gut sichtbar einen Hinweis mit der
erlaubten Höchstgeschwindigkeit dieser
Reifen anzubringen (wie in der EG-Richt-
linie vorgesehen).
Im Interesse einer größeren Sicherheit bei
der Fahrt, beim Bremsen, einer sicheren
Spurhaltung und Lenkfähigkeit, sind an al-
len vier Rädern gleiche Reifen (Fabrikat
und Profilausführung) zu montieren.
Es wird daran erinnert, dass die Laufrich-
tung der Reifen nicht geändert werden
soll.
SCHNEEKETTENDie Verwendung von Schneeketten un-
terliegt den in den jeweiligen Ländern gül-
tigen Vorschriften.
Die Schneeketten dürfen nur auf die Rei-
fen der Vorderräder (Antriebsräder) auf-
gezogen werden. Es empfiehlt sich die Ver-
wendung von Schneeketten der Lineac-
cessori Fiat.
Die Spannung der Schneeketten nach ei-
nigen Metern Fahrt überprüfen.
ZUR BEACHTUNG Bei montierten
Schneeketten mit extremer Feinfühligkeit
das Gaspedal dosieren, damit ein Rutschen
der Antriebsräder vermieden oder be-
grenzt wird und die Schneeketten nicht
zerbrechen und die Karosserie und Me-
chanik beschädigen.
WINTERREIFENWinterreifen mit den selben Abmessun-
gen der zur Fahrzeugausrüstung gehören-
den Reifen verwenden.
Das Fiat Kundendienstnetz gibt gerne Rat-
schläge bei der Wahl des Reifens, der für
den vom Kunden vorgesehenen Einsatz
am geeignetesten ist.
Bei einer Profiltiefe unter 4 mm nimmt die
Wintertauglichkeit der Reifen bedeutend
ab. Sie sollten daher erneuert werden.
Die besonderen Merkmale der Winter-
reifen bewirken, dass ihre Leistungen beim
Einsatz unter normalen Witterungsbedin-
gungen oder bei längeren Autobahnfahr-
ten geringer sind als die Reifen, die zur üb-
lichen Fahrzeugausrüstung gehören. Die
Winterreifen sind daher nur für den vor-
gesehenen Verwendungszweck zu benut-
zen.
Die Höchstgeschwindigkeit
für Winterreifen mit Angabe
“Q” darf 160 km/h nicht überschrei-
ten; mit Angabe “T” darf 190 km/h
nicht überschreiten; mit Angabe H
darf 210 km/h nicht überschreiten.
Maßgebend sind in dieser Hinsicht in
jedem Fall die geltenden Straßenver-
kehrsvorschriften.ZUR BEACHTUNG
119-128 SCUDO LUM D 19/11/13 11.51 Pagina 127

128KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEITANLASSEN
UND FAHRT
LÄNGERE AUSSERBE-
TRIEBSETZUNG
DES FAHRZEUGSWird das Fahrzeug länger als einen Monat
stillgelegt, so sind folgende Vorsichts-
maßregeln zu beachten:❒
Das Fahrzeug in einem überdachten,
trockenen und möglichst durchlüfteten
Raum abstellen;
❒
Einen Gang einlegen;
❒
Sich vergewissern, dass die Handbrem-
se gelöst ist;
❒
Die Minusklemme vom Minuspol der
Batterie abklemmen und den Ladezu-
stand der Batterie überprüfen. Diese
Kontrolle muss während der Fahr-
zeugstilllegung vierteljährlich wiederholt
werden. Die Batterie bei dunkler Fär-
bung des Sichtglases, ohne grünen Mit-
telbereich, nachladen;
❒
Lackflächen sind zu säubern und mit
Schutzwachs zu bestreichen;
❒
Die glänzenden Metallteile mit einem
handelsüblichen Schutzmittel behan-
deln;
❒
Die Windschutz- und Heckscheiben-
Wischgummis mit Talkum behandeln
und sie von der Scheibe abheben;
❒
Die Fenster ein wenig öffnen;
❒
Das Fahrzeug mit einer Plane aus Stoff
oder aus perforiertem Kunststoff ab-
decken. Keine Planen aus kompaktem
Kunststoff verwenden, da sie das Ver-
dunsten der auf der Fahrzeugoberfläche
vorhandenen Luftfeuchtigkeit verhin-
dern;
❒
Den vorgeschriebenen Reifenfülldruck
um 0,5 bar erhöhen und ihn regelmäßig
überprüfen;
❒
Falls die Batterie der elektrischen An-
lage nicht deaktiviert wird, einmal im
Monat den Ladezustand kontrollieren
und im Falle, dass die optische Ladezu-
standsanzeige eine dunklere Färbung
ohne den mittleren Grünbereich auf-
zeigt, die Batterie wieder laden;
❒
Die Motorkühlanlage nicht entleeren.
ZUR BEACHTUNG Ist das Fahrzeug mit
einer Alarmanlage ausgestattet, ist diese
mit der Fernbedienung auszuschalten.
Bei montierten Schneeket-
ten die Geschwindigkeit
mäßigen, 50 km/h nicht
überschreiten. Schlaglöcher
meiden, nicht auf Stufen
oder Gehsteige oder auf lan-
gen, schneefreien Strecken fahren,
um das Fahrzeug und den Straßen-
belag nicht zu beschädigen.ZUR BEACHTUNG
119-128 SCUDO LUM D 19/11/13 11.51 Pagina 128

129
SICHERHEITANLASSEN
UND FAHRTIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISŒARMATUREN-
BRETT UND
BEDIENELEMENTE
KONTROLL-
LEUCHTEN UND
ANZEIGEN

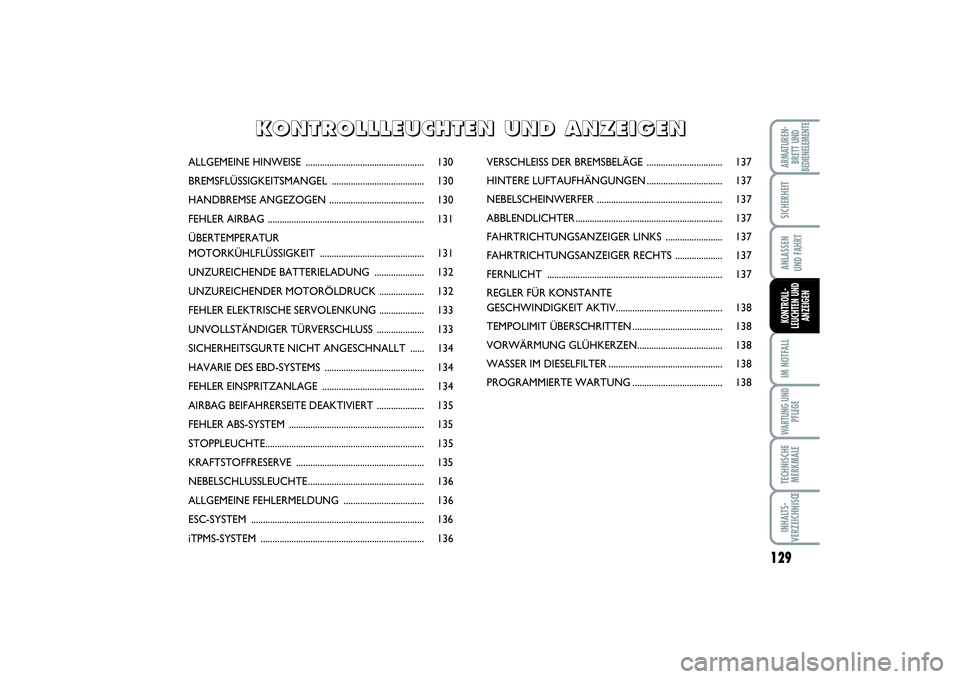

ALLGEMEINE HINWEISE .................................................. 130
BREMSFLÜSSIGKEITSMANGEL ....................................... 130
HANDBREMSE ANGEZOGEN ........................................ 130
FEHLER AIRBAG .................................................................. 131
ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIGKEIT ............................................ 131
UNZUREICHENDE BATTERIELADUNG ..................... 132
UNZUREICHENDER MOTORÖLDRUCK ................... 132
FEHLER ELEKTRISCHE SERVOLENKUNG ................... 133
UNVOLLSTÄNDIGER TÜRVERSCHLUSS .................... 133
SICHERHEITSGURTE NICHT ANGESCHNALLT ...... 134
HAVARIE DES EBD-SYSTEMS .......................................... 134
FEHLER EINSPRITZANLAGE ........................................... 134
AIRBAG BEIFAHRERSEITE DEAKTIVIERT .................... 135
FEHLER ABS-SYSTEM ......................................................... 135
STOPPLEUCHTE................................................................... 135
KRAFTSTOFFRESERVE ...................................................... 135
NEBELSCHLUSSLEUCHTE................................................. 136
ALLGEMEINE FEHLERMELDUNG .................................. 136
ESC-SYSTEM ......................................................................... 136
iTPMS-SYSTEM ..................................................................... 136VERSCHLEISS DER BREMSBELÄGE ................................ 137
HINTERE LUFTAUFHÄNGUNGEN ................................ 137
NEBELSCHEINWERFER ..................................................... 137
ABBLENDLICHTER.............................................................. 137
FAHRTRICHTUNGSANZEIGER LINKS ........................ 137
FAHRTRICHTUNGSANZEIGER RECHTS .................... 137
FERNLICHT .......................................................................... 137
REGLER FÜR KONSTANTE
GESCHWINDIGKEIT AKTIV............................................. 138
TEMPOLIMIT ÜBERSCHRITTEN ...................................... 138
VORWÄRMUNG GLÜHKERZEN.................................... 138
WASSER IM DIESELFILTER................................................ 138
PROGRAMMIERTE WARTUNG...................................... 138
K K
O O
N N
T T
R R
O O
L L
L L
L L
E E
U U
C C
H H
T T
E E
N N

U U
N N
D D

A A
N N
Z Z
E E
I I
G G
E E
N N
129-138 SCUDO LUM D 27/03/14 11:48 Pagina 129

130IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEITANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
KONTROLLLEUCHTEN
UND ANZEIGENALLGEMEINE HINWEISE
Das Einschalten der Kontrollleuchte ist
mit einer spezifischen Meldung und/oder
einem akustischem Signal verbunden,
wenn die Bordtafel dies zulässt. Diese Hin-
weise sind kurz und vorbeugendund
sollten nicht als ausreichend und/oder als
Alternative dazu verstanden werden, was
in dieser Betriebsanleitung angegeben
wird. Es wird deshalb empfohlen, die Be-
triebsanleitung genau durchzulesen. Sehen
Sie bei Fehlermeldungen immer nach,
was hier in diesem Kapitel beschrie-
ben wird.
ZUR BEACHTUNG Die auf dem Display
erscheinenden Fehlermeldungen sind in
zwei Kategorien eingeteilt: sehr schwe-
reFehler und schwereFehler.
Die sehr schwerenFehler werden in ei-
nem “Anzeigezyklus” für eine längere Zeit
wiederholt.Die schwerenFehler werden für eine kür-
zere Zeit in einem “Anzeigezyklus” wieder-
holt.
BREMSFLÜSSIGKEITS
MANGEL (rot)
HANDBREMSE
ANGEZOGEN (rot)
Beim Drehen des Zündschlüssels auf M
leuchtet die Warnleuchte auf, muss aber
nach einigen Sekunden wieder ausgehen.
Bremsflüssigkeitsmangel
Die Warnleuchte schaltet sich ein, wenn
der Bremsflüssigkeitsstand im Behälter
wegen eines eventuellen Lecks im Ölkreis
unter den Minimalpegel fällt.
x
Wenn sich die Warnleuchtex
während der Fahrt (auf
einigen Versionen zusammen mit ei-
ner Meldung auf dem Display) ein-
schaltet, halten Sie sofort an und
wenden sich an das Fiat Kunden-
dienstnetz.ZUR BEACHTUNG
Handbremse angezogen
Die Warnleuchte schaltet sich ein, wenn
die Handbremse angezogen ist.
Wenn das Fahrzeug in Bewegung ist, er-
tönt dazu auf einigen Versionen auch ein
akustisches Signal.
ZUR BEACHTUNG Wenn sich die
Warnleuchte während der Fahrt ein-
schaltet, überprüfen, ob die Handbremse
gelöst worden ist. ANZEIGEN UND KONTROLLLEUCHTEN AUF
DER INSTRUMENTENTAFEL
129-138 SCUDO LUM D 27/03/14 11:48 Pagina 130

131
SICHERHEITANLASSEN
UND FAHRTIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISŒARMATUREN-
BRETT UND
BEDIENELEMENTE
KONTROLL-
LEUCHTEN UND
ANZEIGEN
FEHLER FEHLER
AIRBAG
(rot)
Beim Drehen des Zündschlüssels
auf Mleuchtet die Warnleuchte, muss
aber nach einigen Sekunden wieder aus-
gehen.
Die Warnleuchte leuchtet kontinuierlich,
wenn die Airbaganlage nicht normal funk-
tioniert.
¬
Wenn sich die Kontroll-
leuchte
¬
beim Drehen des
Zündschlüssels auf M nicht einschal-
tet oder während der Fahrt leuchtet,
ist es möglich, dass eine Störung an
den Rückhaltesystemen vorhanden
ist. In diesem Fall könnten die Airbags
oder Gurtstraffer bei einem Unfall
nicht ansprechen oder in wenigen Fäl-
len versehentlich aktiviert werden.
Vor der Weiterfahrt wenden Sie sich
für die sofortige Kontrolle des Systems
an das Fiat Kundendienstnetz.
ZUR BEACHTUNGDer Fehler der Kontroll-
leuchte ¬(Kontrollleuchte
ausgeschaltet) wird dadurch ange-
zeigt, dass die Kontrollleuchte “für
länger als normalerweise 4 Sekunden
blinkt und meldet, dass der Beifahrer-
Frontairbag deaktiviert ist.ZUR BEACHTUNG
ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIG-
KEIT (rot)
Beim Drehen des Zündschlüssels auf M
leuchtet die Kontrollleuchte auf, muss
aber nach einigen Sekunden wieder aus-
gehen.
Die Kontrollleuchte leuchtet auf, wenn
der Motor überhitzt ist.
Wenn sich die Kontrollleuchte blinkend
einschaltet, wird dadurch angezeigt, dass
der Stand der Motorkühlflüssigkeit zu nie-
der ist.
Bei Einschalten der Kontrollleuchte gehen
Sie so vor:
❒Während der normalen Fahrt:
Das Fahrzeug anhalten, den Motor ab-
stellen und prufen, ob das Wasser im
Behälter unter der MIN-Marke liegt.
In diesem Fall warten bis der Motor
abgekuhlt ist, dann langsam den Deckel
öffnen, Kuhlmittel auffullen und sicher
gehen, dass der Flussigkeitstand zwi-
schen den MIN- und MAX-Marken
liegt. Außerdem prufen, ob Leckstel-
len sichtbar sind. Falls beim nächsten
Anlassen die Kontrollleuchte wieder
leuchtet, bitte das Fiat-Kundendienst-
netz aufsuchen.
u
129-138 SCUDO LUM D 27/03/14 11:48 Pagina 131

132IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEITANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN

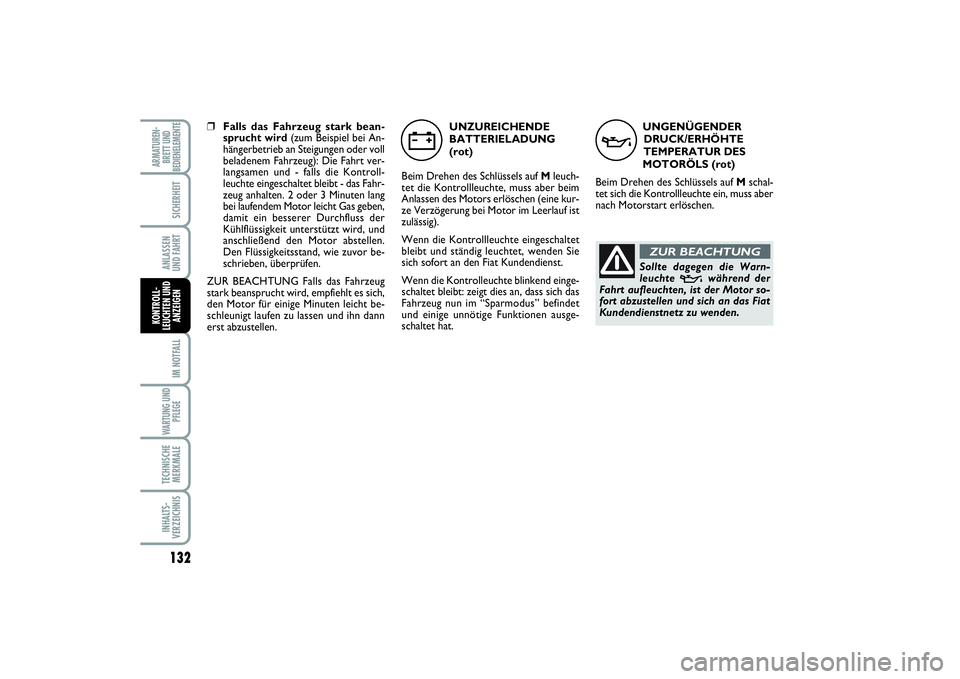

UNGENÜGENDER
DRUCK/ERHÖHTE
TEMPERATUR DES
MOTORÖLS (rot)
Beim Drehen des Schlüssels auf Mschal-
tet sich die Kontrollleuchte ein, muss aber
nach Motorstart erlöschen.
v
Sollte dagegen die Warn-
leuchte
v
während der
Fahrt aufleuchten, ist der Motor so-
fort abzustellen und sich an das Fiat
Kundendienstnetz zu wenden.
ZUR BEACHTUNG
❒Falls das Fahrzeug stark bean-
sprucht wird(zum Beispiel bei An-
hängerbetrieb an Steigungen oder voll
beladenem Fahrzeug): Die Fahrt ver-
langsamen und - falls die Kontroll-
leuchte eingeschaltet bleibt - das Fahr-
zeug anhalten. 2 oder 3 Minuten lang
bei laufendem Motor leicht Gas geben,
damit ein besserer Durchfluss der
Kühlflüssigkeit unterstützt wird, und
anschließend den Motor abstellen.
Den Flüssigkeitsstand, wie zuvor be-
schrieben, überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug
stark beansprucht wird, empfiehlt es sich,
den Motor für einige Minuten leicht be-
schleunigt laufen zu lassen und ihn dann
erst abzustellen.UNZUREICHENDE
BATTERIELADUNG
(rot)
Beim Drehen des Schlüssels auf Mleuch-
tet die Kontrollleuchte, muss aber beim
Anlassen des Motors erlöschen (eine kur-
ze Verzögerung bei Motor im Leerlauf ist
zulässig).
Wenn die Kontrollleuchte eingeschaltet
bleibt und ständig leuchtet, wenden Sie
sich sofort an den Fiat Kundendienst.
Wenn die Kontrolleuchte blinkend einge-
schaltet bleibt: zeigt dies an, dass sich das
Fahrzeug nun im “Sparmodus” befindet
und einige unnötige Funktionen ausge-
schaltet hat.
w
129-138 SCUDO LUM D 27/03/14 11:48 Pagina 132
