175

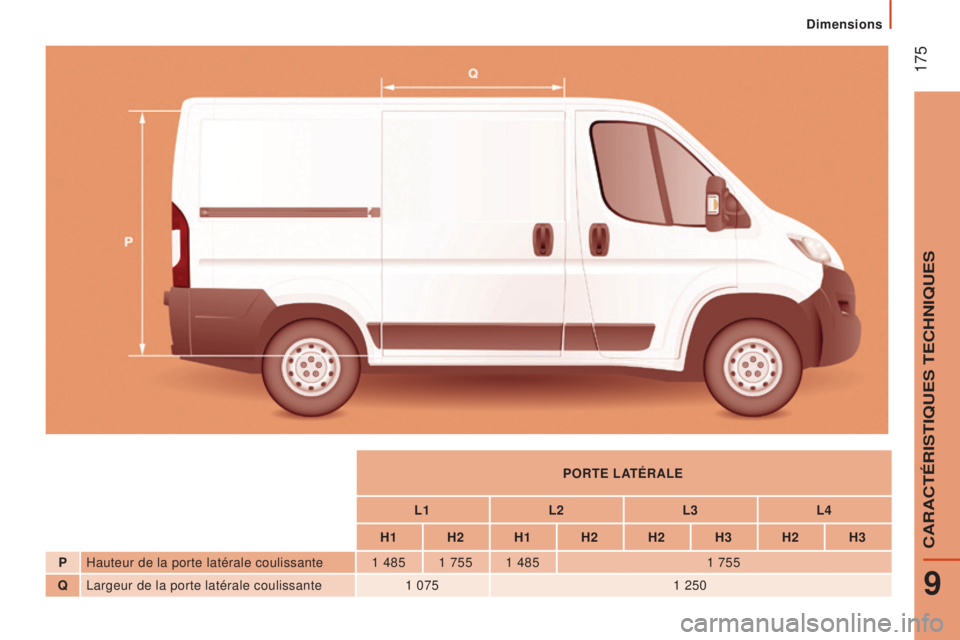

POrTe LaTéra L e
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
P Hauteur de la porte latérale coulissante 1


485 1

755 1

485 1
755
Q Largeur de la porte latérale coulissante 1

075 1
250
9
CARACTÉRISTIQUES TECHNIQUES

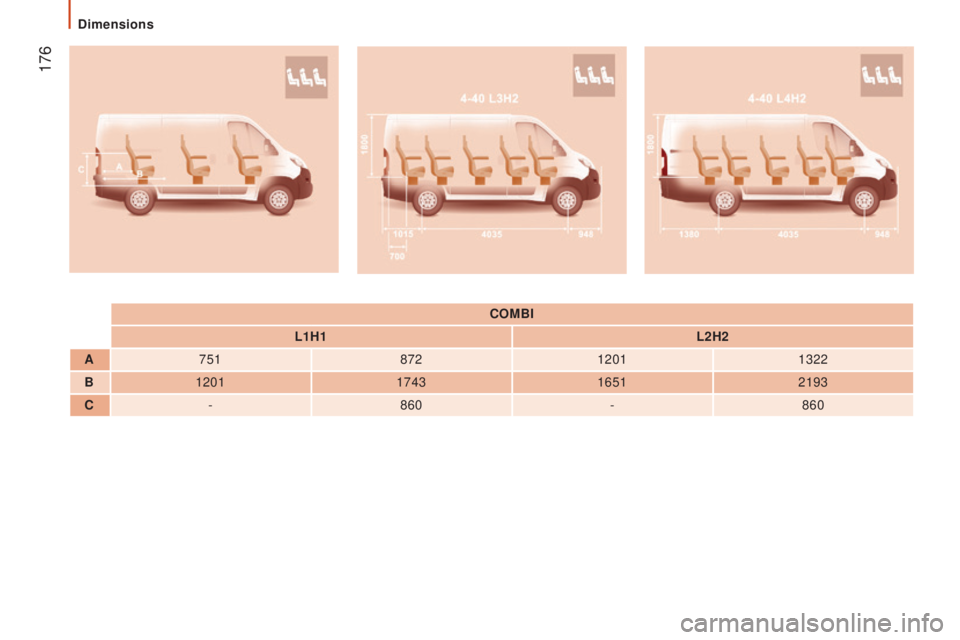

Dimensions

176
COmbI
L1H1 L2H2
a7518721201 1322
b1201174316512193
C - 860 -860
Dimensions

177
Qualité du carburant utilisé pour les moteurs Diesel
Les moteurs Diesel sont parfaitement compatibles avec les biocarburants \
conformes aux standards actuels et futurs européens (gazole
respectant la norme EN 590 en mélange avec un biocarburant respectant\
la norme EN 14214) pouvant être distribués à la pompe
(incorporation possible de 0 à 5% d'Ester Méthylique d'Acide Gras\
).
mOTOrISaTIONS e T b O î T e D e VIT e SS e S
moteurs Diesel 2,0 b lueHDi 110
2,0 b lueHDi 110 S&S2,0
b lueHDi 130
2,0 b lueHDi 130 S&S2,0
b lueHDi 160
2,0 b lueHDi 160 S&S2,0 HDi 160
b

oîte de vitesses
b
V m 6
m

anuelle (6 rapports)
Puissance (ch) 11 0130 160160
Puissance maxi norme CEE (kW) 809611 8 120
Cylindrée (cm
3) 1 9971 9971 9971 997
Alésage x course (mm) 85 x 8885 x 8885 x 8885 x 88
Régime de puissance maxi (tr/min) 3 5003 7503 7503 750
Couple maxi norme CEE (Nm) 300340350340
Régime de couple maxi (tr/min) 1 5001 7501 7502 000
Carburant GazoleGazoleGazoleGazole
Catalyseur OuiOuiOuiOui
Filtre à particules OuiOuiOuiOui
Capacité d'huile moteur (en litres)
après vidange et changement de filtre 6,6
6,66,65,25

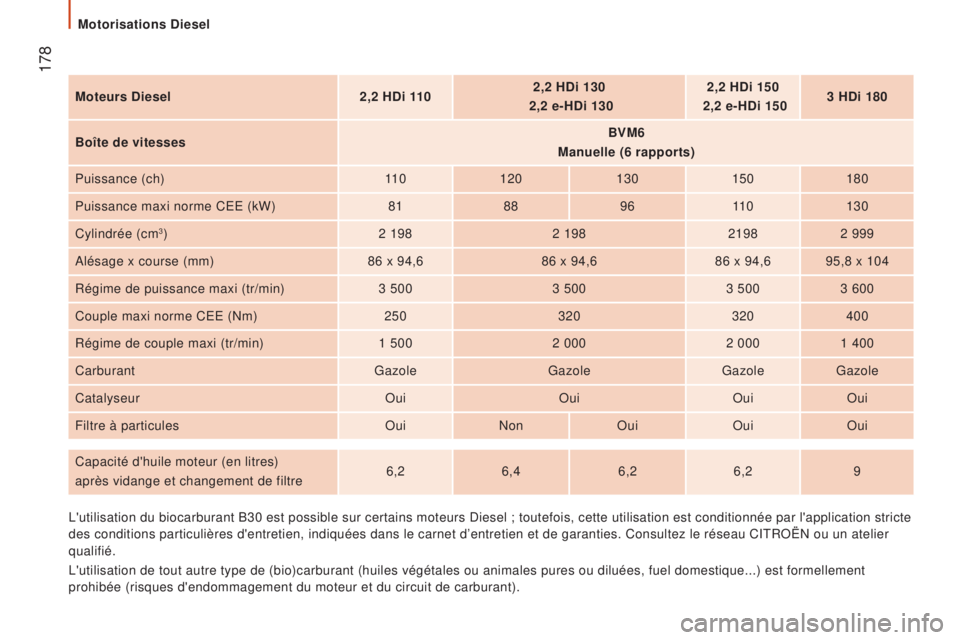

Motorisations Diesel
9
CARACTÉRISTIQUES TECHNIQUES

178
moteurs Diesel2,2 HDi 1 102,2 HDi 130

2,2 e-HDi 130 2,2 HDi 150

2,2 e-HDi 150 3 HDi 180
b

oîte de vitesses
b
V m 6
m

anuelle (6 rapports)
Puissance (ch) 11 0120 130150180
Puissance maxi norme CEE (kW) 8188 9611 0 130
Cylindrée (cm
3) 2 1982 198 21982 999
Alésage x course (mm) 86 x 94,686 x 94,686 x 94,6 95,8 x 104
Régime de puissance maxi (tr/min) 3
5003
5003
5003 600
Couple maxi norme CEE (Nm) 250320320400
Régime de couple maxi (tr/min) 1
5002
0002
0001 400
Carburant GazoleGazoleGazoleGazole
Catalyseur OuiOuiOuiOui
Filtre à particules OuiNon OuiOuiOui
Capacité d'huile moteur (en litres)
après vidange et changement de filtre 6,2
6,4 6,26,2 9
L'utilisation du biocarburant B30 est possible sur certains moteurs Dies\
el ; toutefois, cette utilisation est conditionnée par l'application stricte
des conditions particulières d'entretien, indiquées dans le carnet\
d’entretien et de garanties. Consultez le réseau CITROËN ou un atelier
qualifié.
L'utilisation de tout autre type de (bio)carburant (huiles végé\
tales ou animales pures ou diluées, fuel domestique...) est formellement
prohibée (risques d'endommagement du moteur et du circuit de carbura\
nt).
Motorisations Diesel

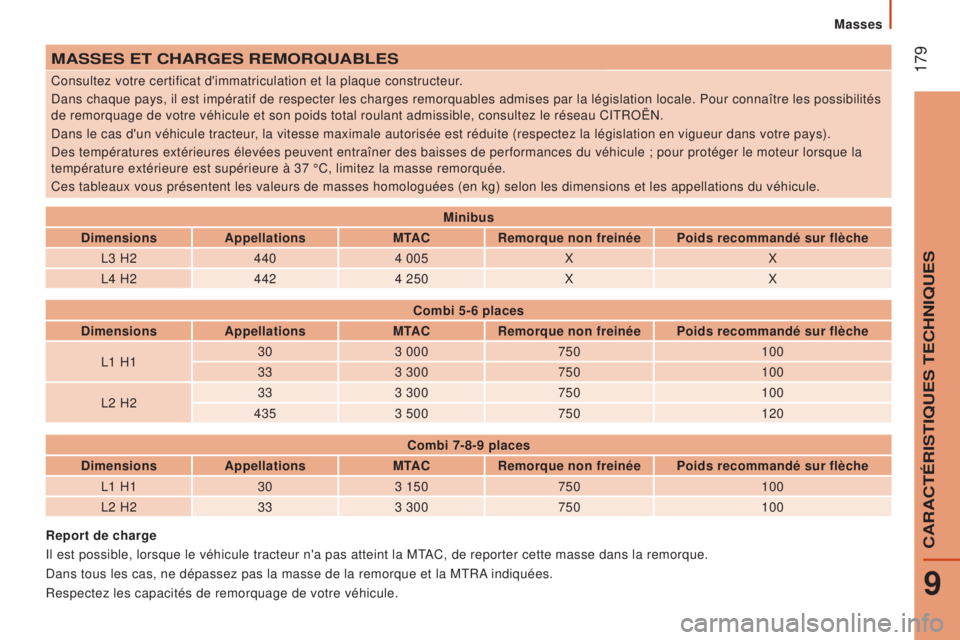

179maSSeS eT CHarGeS remOrQuabLeS
Consultez votre certificat d'immatriculation et la plaque constructeur.
Dans chaque pays, il est impératif de respecter les charges remorquab\
les admises par la législation locale. Pour connaître les possibilités
de remorquage de votre véhicule et son poids total roulant admissible\
, consultez le réseau CITROËN.
Dans le cas d'un véhicule tracteur, la vitesse maximale autorisée est réduite (respectez la légi\
slation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner de\
s baisses de performances du véhicule ; pour protéger le moteur lo\
rsque la
température extérieure est supérieure à 37 °C, limitez la\
masse remorquée.
Ces tableaux vous présentent les valeurs de masses homologuées (e\
n kg) selon les dimensions et les appellations du véhicule.
r
eport de charge
Il est possible, lorsque le véhicule tracteur n'a pas atteint la MTAC, de reporter cette masse dans la remorque.
Dans tous les cas, ne dépassez pas la masse de la remorque et la MTRA\
indiquées.
Respectez les capacités de remorquage de votre véhicule.
m

inibus
Dimensions
a

ppellations
m
T
a
C
r
emorque non freinée Poids recommandé sur flèche
L3 H2 4404 005 X X
L4 H2 4424 250 X X
Combi 5-6 places
Dimensions
a

ppellations
m
T
a
C
r
emorque non freinée Poids recommandé sur flèche
L1 H1 30
3 000 750 100
33 3 300 750 100
L2 H2 33
3 300 750 100
435 3 500 750 120
Combi 7-8-9 places
Dimensions
a

ppellations
m
T
a
C
r
emorque non freinée Poids recommandé sur flèche
L1 H1 303 150 750 100
L2 H2 333 300 750 100
Masses
9
CARACTÉRISTIQUES TECHNIQUES

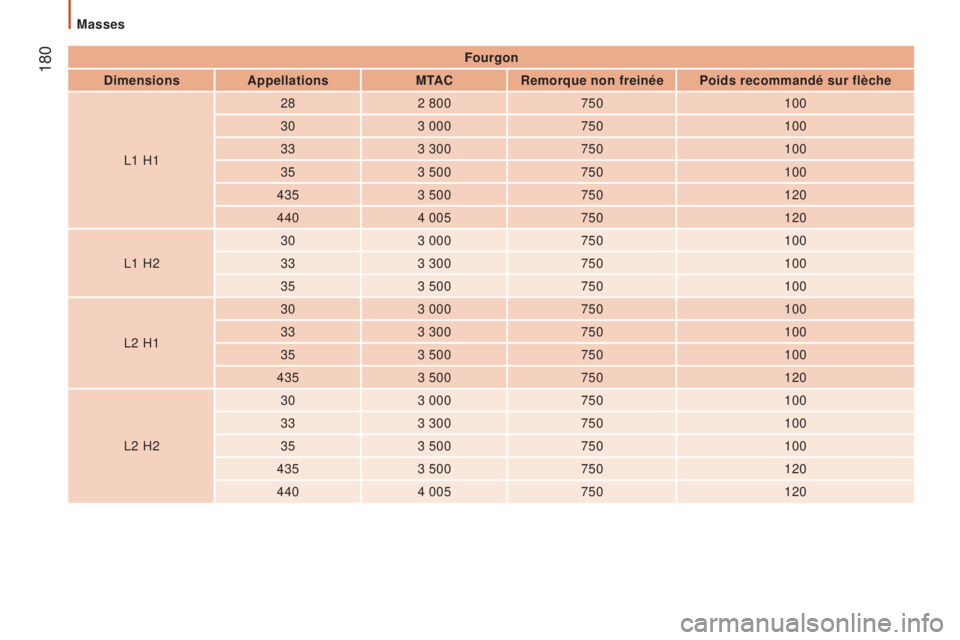

180Fourgon
Dimensions
a

ppellations
m

T
a

C
r
emorque non freinée Poids recommandé sur flèche
L1 H1 28
2 800 750 100
30 3 000 750 100
33 3 300 750 100
35 3 500 750 100
435 3 500 750 120
440 4 005 750 120
L1 H2 30
3 000 750 100
33 3 300 750 100
35 3 500 750 100
L2 H1 30
3 000 750 100
33 3 300 750 100
35 3 500 750 100
435 3 500 750 120
L2 H2 30
3 000 750 100
33 3 300 750 100
35 3 500 750 100
435 3 500 750 120
440 4 005 750 120
Masses

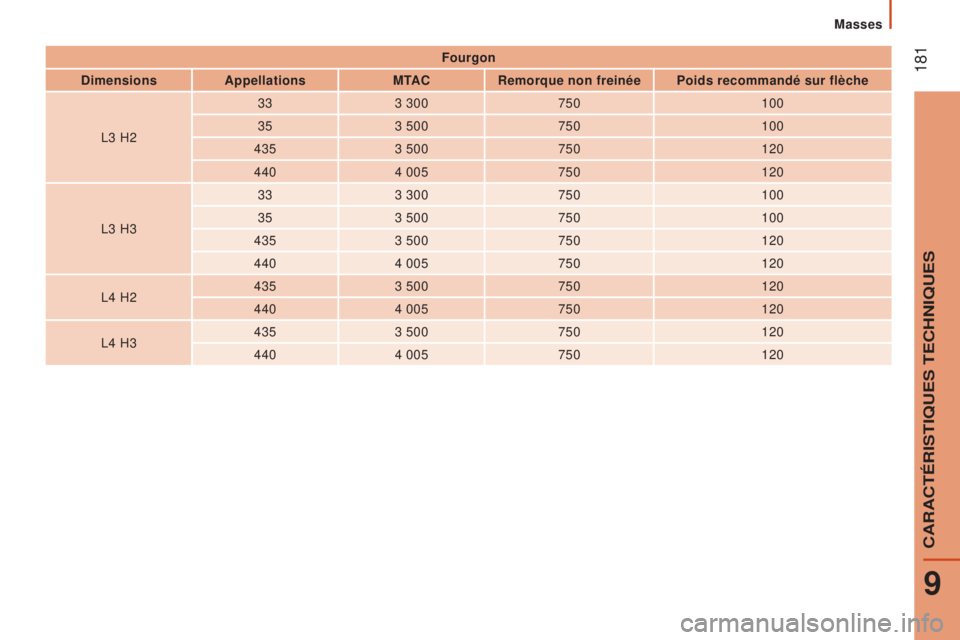

181Fourgon
Dimensions
a

ppellations
m

T
a

C
r
emorque non freinée Poids recommandé sur flèche
L3 H2 33
3 300 750 100
35 3 500 750 100
435 3 500 750 120
440 4 005 750 120
L3 H3 33
3 300 750 100
35 3 500 750 100
435 3 500 750 120
440 4 005 750 120
L4 H2 435
3 500 750 120
440 4 005 750 120
L4 H3 435
3 500 750 120
440 4 005 750 120
Masses
9
CARACTÉRISTIQUES TECHNIQUES

182

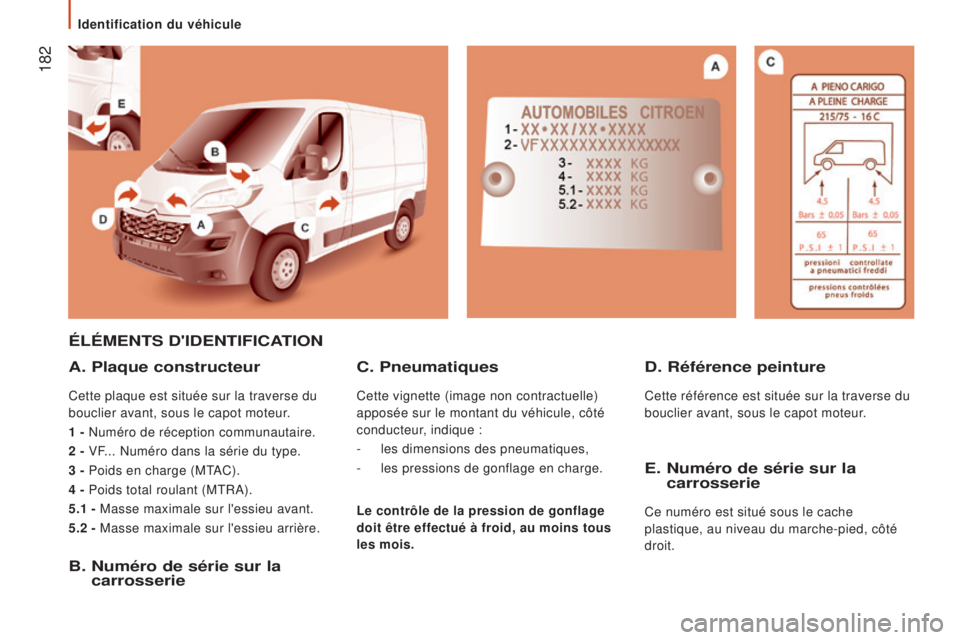

éLémeNTS D'IDeNTIFICaTION
a . Plaque constructeur
Cette plaque est située sur la traverse du
bouclier avant, sous le capot moteur.
1 - Numéro de réception communautaire.
2 - VF... Numéro dans la série du type.
3 - Poids en charge (MTAC).
4 - Poids total roulant (MTRA).
5.1 - Masse maximale sur l'essieu avant.
5.2 - Masse maximale sur l'essieu arrière.
b. Numéro de série sur la
carrosserie D.
r éférence peinture
Cette référence est située sur la traverse du
bouclier avant, sous le capot moteur.
C. Pneumatiques
Cette vignette (image non contractuelle)
apposée sur le montant du véhicule, côté
conducteur, indique :
-

les dimensions des pneumatiques,
-


les pressions de gonflage en charge.e. Numéro de série sur la
carrosserie
Ce numéro est situé sous le cache
plastique, au niveau du marche-pied, côté
droit.
Le contrôle de la pression de gonflage
doit être effectué à froid, au moins tous
les mois.
Identification du véhicule
