263

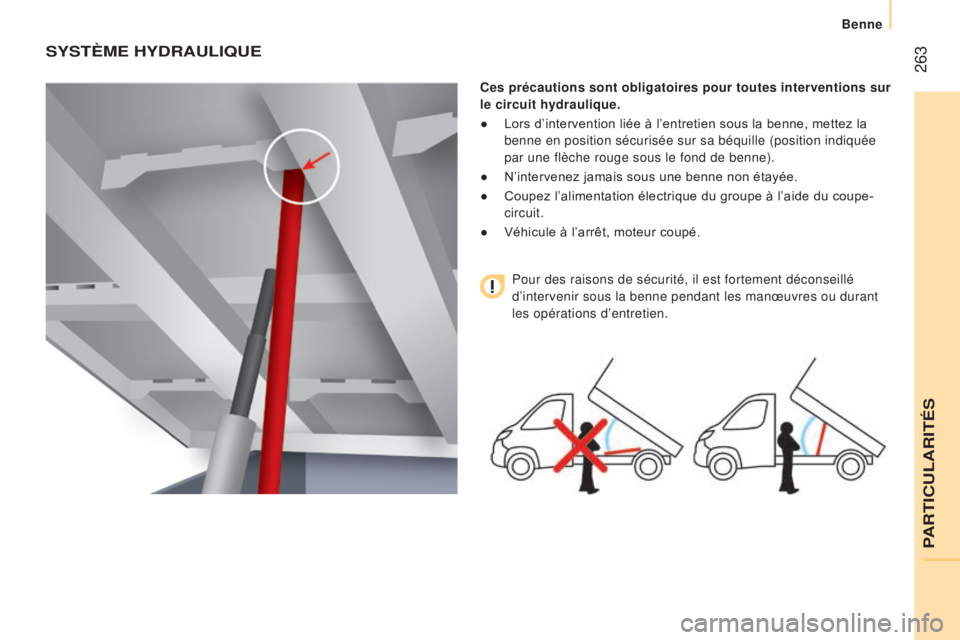

SySTème HyDrauLIQue
Ces précautions sont obligatoires pour toutes interventions sur
le circuit hydraulique.
●
Lors d’intervention liée à l’entretien sous la benne, mettez la

benne en position sécurisée sur sa béquille (position indiqué\
e
par une flèche rouge sous le fond de benne).
●

N’intervenez jamais sous une benne non étayée.
●


Coupez l’alimentation électrique du groupe à l’aide du coupe-
circuit.
●


Véhicule à l’arrêt, moteur coupé.Pour des raisons de sécurité, il est fortement déconseillé


d’intervenir sous la benne pendant les manœuvres ou durant
les opérations d’entretien.
PARTICULARITÉS
Benne

264
eNTreTIeN
r éservoir
Vérifiez et ajustez le niveau d’huile régulièrement. Remplac\
ez l’huile
une fois par an. Si l’huile contient de l’eau, remplacez-la.
Contrôlez périodiquement l’état du flexible et l’étanc\
héité du
système hydraulique.
Pompe et moteur
Ne nécessitent pas d’entretien ; les roulements sont lubrifiés \
à vie
et les paliers de la pompe par l’huile pompée.
Graissage
Les axes de la benne et du vérin ne comportent pas de graisseur.
Graissez régulièrement les gonds et les poignées de maintien de\
s
ridelles latérales ainsi que les crochets de maintien de la ridelle
arrière.
Faux châssis et benne
Pour une longévité maximale, nous vous conseillons d’entretenir\

votre benne en la lavant fréquemment au jet d’eau.
Effectuez rapidement les retouches de peinture pour éviter la
propagation de la rouille.
Après 8 mois d’utilisation, vérifiez le couple de serrage liais\
on
châssis avec le soubassement (suivant les préconisations
carrossage constructeur).
Nettoyage du tiroir de la valve
● Desserrez le bouchon 244 a en faisant attention à la bille et
récupérez-la.
●

A
l’aide d’un tournevis large, dévissez l’ensemble vis creuse /
piston.
●

Vérifiez le bon coulissement du piston et enlevez les

éventuelles impuretés. Passez un aimant si présence de
limailles.
●

Remontez l’ensemble et assurez-vous du bon coulissement du

piston. Maintenez la bille avec un peu de graisse sur le bouchon
pour le remontage.
●

Purgez la centrale hydraulique.
Purge de la centrale hydraulique
● Dévissez le bouchon hexagonal 257.
●
Desserrez d’un demi-tour la vis
587 située à l’intérieur, à l’aide
d’une clé hexagonale 6 mm.
●

Faites fonctionner la centrale quelques instants en appuyant su
r
le bouton de montée.
●

La benne ne monte pas ou très doucement. Lorsque l’huile sort

par cet orifice, l’ensemble est purgé.
●

Resserrez la vis
587 et remettez le bouchon 257, vérifiez que la
benne descend correctement.
Benne

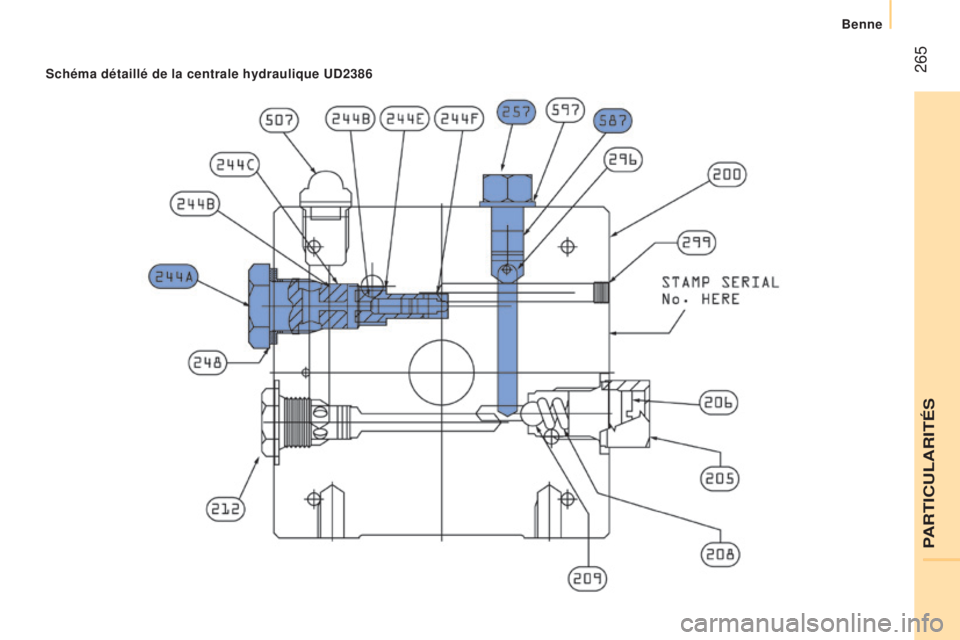

265Schéma détaillé de la centrale hydraulique uD2386
PARTICULARITÉS
Benne

266

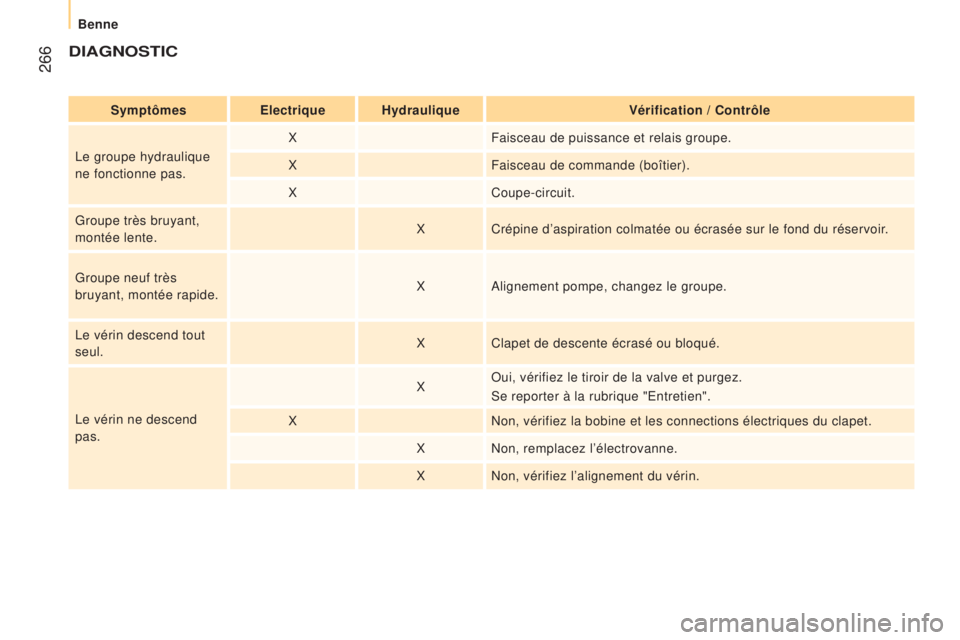

DIaGNOSTIC
Symptômeselectrique Hydraulique Vérification / Contrôle
Le groupe hydraulique
ne fonctionne pas. X
Faisceau de puissance et relais groupe.
X Faisceau de commande (boîtier).
X Coupe-circuit.
Groupe très bruyant,
montée lente. X
Crépine d’aspiration colmatée ou écrasée sur le fond du r\
éservoir.
Groupe neuf très
bruyant, montée rapide. X
Alignement pompe, changez le groupe.
Le vérin descend tout
seul. X
Clapet de descente écrasé ou bloqué.
Le vérin ne descend
pas. X
Oui, vérifiez le tiroir de la valve et purgez.
Se reporter à la rubrique "Entretien".
X Non, vérifiez la bobine et les connections électriques du clapet.
X Non, remplacez l’électrovanne.
X Non, vérifiez l’alignement du vérin.
Benne

267

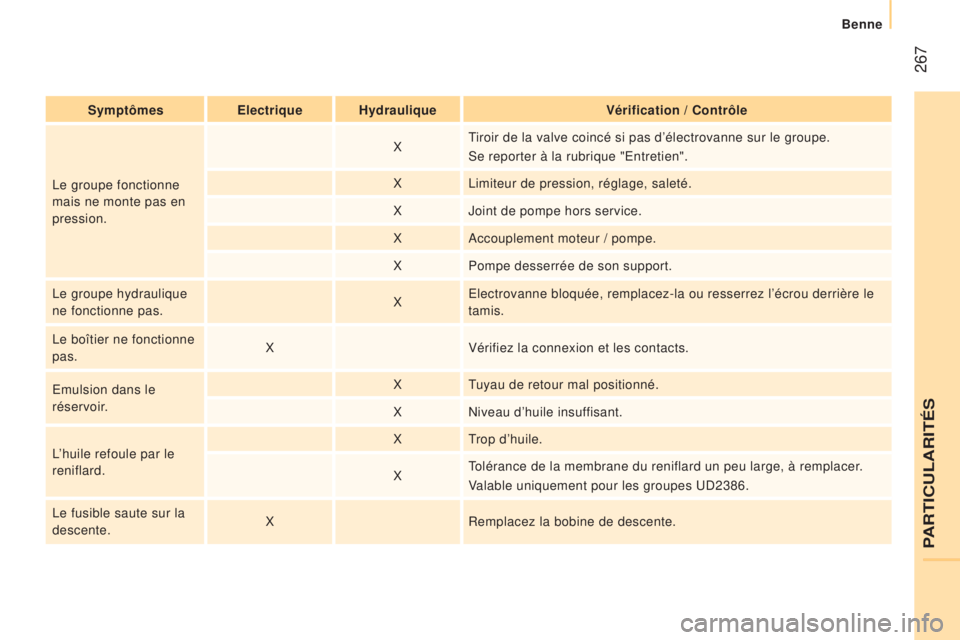

Symptômeselectrique Hydraulique Vérification / Contrôle
Le groupe fonctionne
mais ne monte pas en
pression. X
Tiroir de la valve coincé si pas d’électrovanne sur le groupe.
Se reporter à la rubrique "Entretien".
X Limiteur de pression, réglage, saleté.
X Joint de pompe hors service.
X Accouplement moteur / pompe.
X Pompe desserrée de son support.
Le groupe hydraulique
ne fonctionne pas. XElectrovanne bloquée, remplacez-la ou resserrez l’écrou derriè\
re le
tamis.
Le boîtier ne fonctionne
pas. X
Vérifiez la connexion et les contacts.
Emulsion dans le
réservoir. X
Tuyau de retour mal positionné.
X Niveau d’huile insuffisant.
L’huile refoule par le
reniflard. X
Trop d’huile.
X Tolérance de la membrane du reniflard un peu large, à remplacer.
Valable uniquement pour les groupes UD2386.
Le fusible saute sur la
descente. X
Remplacez la bobine de descente.
