Acesso à bateria
Desaparafuse os 6 parafusos de suporte da
tampa de acesso.
Levante ou retire completamente a tampa

de acesso.
Desloque a alavanca 1

para baixo para tirar

os terminais.
Retire os terminais 2

do borne negativo (-). As baterias contêm substâncias


nocivas como o ácido sulfúrico e o
chumbo. Devem ser eliminadas segundo
as prescrições legais e não devem, em
caso algum, ser deitadas fora com o lixo
doméstico.
Entregue as pilhas e as baterias usadas
num ponto especial de colecta.
A operação de carregamento da bateria
deve ser efectuada num ambiente
arejado e afastado de chamas livres ou de
potenciais fontes de faíscas, para evitar o
risco de explosão e de incêndio.
Não tente carregar uma bateria gelada:
é necessário descongelá-la para evitar
os riscos de explosão. Se tiver gelada,
solicite a verificação da bateria antes de
a recarregar por um especialista, que
verificará se os componentes interiores não
foram danificados e se a caixa não está
rachada, o que implicaria o risco de fuga de
ácido tóxico e corrosivo.
Proceda a uma carga lenta, com poucos
amperes, durante cerca de 24

horas no
máximo para evitar danos na bateria. Antes de desligar a bateria, deve aguardar
2 minutos depois de desligar a ignição.
Não desligue os terminais da bateria com o
motor em funcionamento;
Não recarregue as baterias sem ter
desligado os terminais;
Feche os vidros e as portas antes de voltar
a ligar a bateria.
Sempre que ligar a bateria após ter sido
desligada, ligue a ignição e aguarde
1
minuto antes de efectuar o arranque
para permitir a inicialização dos sistemas
electrónicos. No entanto, se depois desta
operação subsistirem ligeiras perturbações,
consulte a rede CITROËN ou uma [oficina
qualificada].
Bateria descarregada
AJUDA RÁPIDA
8

144
jumper_pt_Chap08_Aide-Rapide_ed01-2015

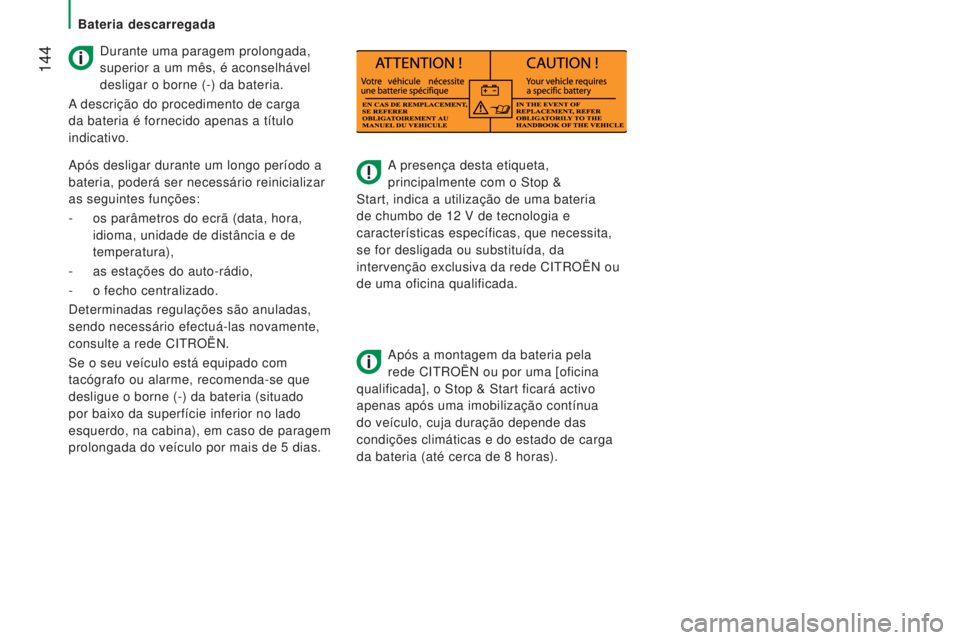

A presença desta etiqueta,
principalmente com o Stop &
Start, indica a utilização de uma bateria
de chumbo de 12
V de tecnologia e
características específicas, que necessita,
se for desligada ou substituída, da
intervenção exclusiva da rede CITROËN ou
de uma oficina qualificada.
Após a montagem da bateria pela
rede CITROËN ou por uma [oficina
qualificada], o Stop & Start ficará activo
apenas após uma imobilização contínua
do veículo, cuja duração depende das
condições climáticas e do estado de carga
da bateria (até cerca de 8
horas).
Durante uma paragem prolongada,
superior a um mês, é aconselhável
desligar o borne (-) da bateria.
A descrição do procedimento de carga
da bateria é fornecido apenas a título
indicativo.
Após desligar durante um longo período a
bateria, poderá ser necessário reinicializar
as seguintes funções:
-

os parâmetros do ecrã (data, hora,


idioma, unidade de distância e de
temperatura),
-

as estações do auto-rádio,
-


o fecho centralizado.
Determinadas regulações são anuladas,


sendo necessário efectuá-las novamente,
consulte a rede CITROËN.
Se o seu veículo está equipado com
tacógrafo ou alarme, recomenda-se que
desligue o borne (-) da bateria (situado
por baixo da superfície inferior no lado
esquerdo, na cabina), em caso de paragem
prolongada do veículo por mais de 5

dias.
Bateria descarregada

145
jumper_pt_Chap08_Aide-Rapide_ed01-2015
As três caixas de fusíveis estão colocadas
no painel de bordo à esquerda, na coluna do
lado direito e no compartimento do motor.
As designações comunicadas são apenas
os fusíveis que podem ser substituídos pelo
utilizador. Para qualquer outra intervenção,
dirija-se à rede CITROËN ou a uma oficina
qualificada.
Colocar e retirar um fusível
Antes de substituir um fusível, é necessário
conhecer a causa do incidente e corrigi-
lo. Os números dos fusíveis encontram-se
indicados na caixa de fusíveis.
Substituir sempre um fusível avariado
por um fusível de calibre equivalente.
SUBSTITUIR UM FUSÍVELA CITROËN declina qualquer
responsabilidade para com os custos
derivados da reparação do seu veículo ou
das avarias que resultem da instalação
de acessórios auxiliares não fornecidos,
não recomendados pela CITROËN e não
instalados de acordo com as instruções, em
especial quando o consumo do conjunto
dos aparelhos suplementares ligados
ultrapassar 10
miliamperes.
Correcto Incorrecto
Para profissionais: para informação
completa sobre fusíveis e relés,
consulte a esquemática dos "Métodos"
através da rede CITROËN.
Fusíveis no painel de bordo no
lado esquerdo
Retire os parafusos e incline a caixa para
aceder aos fusíveis.
Fusível defeituoso
AJUDA RÁPIDA
8

146
jumper_pt_Chap08_Aide-Rapide_ed01-2015
FusíveisA (amperes) Atribuição
12 7,5Médio da direita
13 7,5Médio da esquerda
31 5Relé do calculador compartimento do motor - Relais do calculador pain\
el de bordo (+ chave)
32 7,5Iluminação do habitáculo (+ bateria)
33 7,5Sensor de controlo da bateria versão Stop & Start (+ bateria)
34 7,5Iluminação do habitáculo Minibus - Luzes de emergência
36 10Auto-rádio - Comandos ar condicionado - Alarme - Tacógrafo - Calculador interruptor de bateria -
Programador aquecimento adicional (+ bateria)
37 7,5Contactor das luzes de travagem - Terceira luz de travagem - Quadro de bordo (+ chave)
38 20Trancamento centralizado das portas (+ bateria)
42 5Calculador e sensor do ABS - Sensor ASR - Sensor CDS - Contactor luzes de travagem
43 20Motor do limpa-vidros dianteiro (+ chave)
47 20Motor do elevador de vidros do condutor
48 20Motor do elevador de vidros do passageiro
49 5Calculador de ajuda ao estacionamento - Auto-rádio - Comandos no volante - Platinas central e lateral dos
comandos - Platina auxiliar dos comandos - Calculador interruptor de bat\
eria (+ chave)
50 7,5Calculador dos airbags e pré-tensores
51 5Tacógrafo - Calculador de direção assistida - Ar condicionado - Luzes de marcha-atrás - Sensor de água do
filtro de gasóleo - Debímetro (+ chave)
53 7,5Quadro de bordo (+ bateria)
89 -Não utilizado
90 7,5Farol de máximos esquerdo
91 7,5Farol de máximos direito
92 7,5Farol de nevoeiro esquerdo
93 7,5Farol de nevoeiro direito
Fusível defeituoso

147
jumper_pt_Chap08_Aide-Rapide_ed01-2015
Fusíveis na coluna do lado
direito
Desapertar a tampa.
Após a intervenção, feche novamente a
tampa com cuidado.Fusíveis
A (amperes) Atribuição
54 -Não utilizado
55 15Bancos aquecidos
56 15Tomada de 12 V passageiros traseiros
57 10Aquecimento adicional sob o banco
58 15Desembaciamento do óculo traseiro esquerdo
59 15Desembaciamento do óculo traseiro direito
60 -Não utilizado
61 -Não utilizado
62 -Não utilizado
63 10Comando de aquecimento adicional passageiros traseiro
64 -Não utilizado
65 30Ventilador de aquecimento adicional passageiros traseiro
Fusível defeituoso
AJUDA RÁPIDA
8

148
jumper_pt_Chap08_Aide-Rapide_ed01-2015
Fusíveis no compartimento do
motor
Retire as porcas e incline a caixa para
aceder aos fusíveis.
Após intervenção, volte a fechar a tampa
com cuidado.Fusíveis
A (amperes) Afectação
1 40Alimentação bomba ABS
2 50Caixa de pré-aquecimento gasóleo
3 30Contactor anti-roubo - Motor de arranque
4 40Aquecedor gasóleo
5 20/50Ventilação do habitáculo com aquecimento adicional
programável (+ bateria)
6 40/60Grupo motoventilador do habitáculo, velocidade máxima (+ bateria)\
7 40/50/60 Grupo motoventilador do habitáculo, velocidade mínima (+ bateria)\
8 40Grupo moto-ventilador do habitáculo (+ chave)
9 15Tomada 12 V traseira (+ bateria)
10 15Avisador sonoro
11 -Não utilizada
14 15Tomada 12 V dianteira (+ bateria)
15 15Isqueiro (+ bateria)
16 -Não utilizada
17 -Não utilizada
18 7,5Calculador de controlo do motor (+ bateria)
19 7,5Compressor ar condicionado
20 30Bomba do lava-vidros/faróis
21 15Alimentação da bomba de combustível
22 -Não utilizada
23 30Electroválvulas do ABS
24 7,5Platina auxiliar de comandos - Comando e rabatimento dos
retrovisores exteriores (+ chave)
30 15Descongelamento dos retrovisores exteriores
Fusível defeituoso

149
jumper_pt_Chap08_Aide-Rapide_ed01-2015
Quando efectuar uma lavagem de alta
pressão em sujidade persistente, não
insistir nos faróis dianteiros e traseiros, e
respectivos contornos, para evitar danificar
a pintura e a junta de vedação.
MUDAR UMA L â MPADA
T

ipos de lâmpadas
Estão instalados diferentes tipos de
lâmpadas no seu veículo.
Para as retirar:
Tipo A



Lâmpada totalmente em vidro:

puxar suavemente, uma vez que
está montada sob pressão.
Tipo B

Lâmpada de vela: prima a

lâmpada, e rode-a no sentido
contrário ao dos ponteiros do
relógio.
Tipo C

Lâmpada cilíndrica: afastar os

contactos. Para retirar ou colocar o parafuso,
utilize a chave de fendas que se
encontra na caixa de ferramentas sob o
banco do passageiro dianteiro.
Efectuar as operações no sentido inverso
para a montagem de cada lâmpada.
Tipo D - E

Lâmpada de halogéneo:

desengate a mola de bloqueio
do respectivo alojamento.
Substitua sempre uma lâmpada
defeituosa por uma lâmpada
nova com as mesmas referências e
características.
Lâmpada avariada
AJUDA RÁPIDA
8

150
jumper_pt_Chap08_Aide-Rapide_ed01-2015
1 - Luzes de estrada
T ipo D, H7 - 55 W
-

Retirar a tampa puxando a lingueta em

borracha.
-

Desligar o conector eléctrico.
-


Desengatar a mola de bloqueio

premindo a pinça central.
-

Substituir a lâmpada, fazendo

corresponder a parte metálica com as
ranhuras presentes no farol. 2
- Luzes de cruzamento
Tipo D, H7 - 55 W
-
Retirar a tampa puxando a lingueta em

borracha.
- Desligar o conector eléctrico.
- Desengatar a mola de bloqueio
premindo a pinça central.
-

Substituir a lâmpada, fazendo

corresponder a parte metálica com as
ranhuras presentes no farol.
Luzes dianteiras
3 - Luzes de mudança de direcção
T ipo A, WY21 W - 21 W
-

Retirar a tampa puxando a lingueta em

borracha.
-

Rodar o porta-lâmpadas um quarto

de volta, no sentido contrário ao dos
ponteiros do relógio.
-

Substituir a lâmpada.
Abra o capô do motor e encaixe o


equilibrador do capô.
Para aceder às lâmpadas, passar a mão por
trás do bloco óptico.
Caso seja necessário, pode desmontar o
bloco óptico:
-

Conforme o país de comercialização,


remover a espuma protetora contra o
frio fazendo-a deslizar para o exterior.
-
Desliguar o conector eléctrico retirando

o seu anel de travamento.
-

Retirar os dois parafusos de fixação do


bloco óptico.
-

Mover o bloco óptico para o centro do


veículo para o retirar das suas calhas.
Lado esquerdo, ter atenção à vareta de


suporte do capot.
Lâmpada avariada
