2016 CITROEN E-MEHARI Betriebsanleitungen (in German)

55
e-mehari_de_Chap04_entretien_ed02-2016

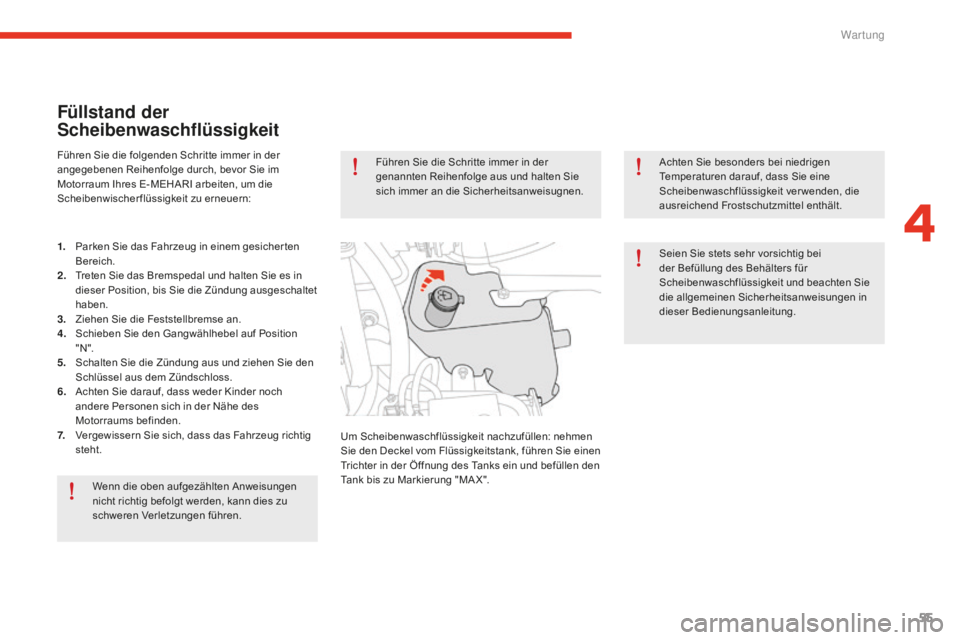

Füllstand der
Scheibenwaschflüssigkeit
Führen Sie die folgenden Schritte immer in der
angegebenen Reihenfolge durch, bevor Sie im
Motorraum Ihres E-MEHARI arbeiten, um die
Scheibenwischerflüssigkeit zu erneuern:
1.
Pa
rken Sie das Fahrzeug in einem gesicher ten
Bereich.
2.
Tr

eten Sie das Bremspedal und halten Sie es in
dieser Position, bis Sie die Zündung ausgeschaltet
haben.
3.
Zi

ehen Sie die Feststellbremse an.
4.
Sc

hieben Sie den Gangwählhebel auf Position
" N ".
5.
Sc

halten Sie die Zündung aus und ziehen Sie den
Schlüssel aus dem Zündschloss.
6.
Ac

hten Sie darauf, dass weder Kinder noch
andere Personen sich in der Nähe des
Motorraums befinden.
7.
Ve

rgewissern Sie sich, dass das Fahrzeug richtig
steht.
Wenn die oben aufgezählten Anweisungen
nicht richtig befolgt werden, kann dies zu
schweren Verletzungen führen. Führen Sie die Schritte immer in der
genannten Reihenfolge aus und halten Sie
sich immer an die Sicherheitsanweisugnen.
Achten Sie besonders bei niedrigen
Temperaturen darauf, dass Sie eine
Scheibenwaschflüssigkeit verwenden, die
ausreichend Frostschutzmittel enthält.
Seien Sie stets sehr vorsichtig bei
der Befüllung des Behälters für
Scheibenwaschflüssigkeit und beachten Sie
die allgemeinen Sicherheitsanweisungen in
dieser Bedienungsanleitung.
Um Scheibenwaschflüssigkeit nachzufüllen: nehmen
Sie den Deckel vom Flüssigkeitstank, führen Sie einen
Trichter in der Öffnung des Tanks ein und befüllen den
Tank bis zu Markierung "MA X".
4
War tung

56
e-mehari_de_Chap04_entretien_ed02-2016

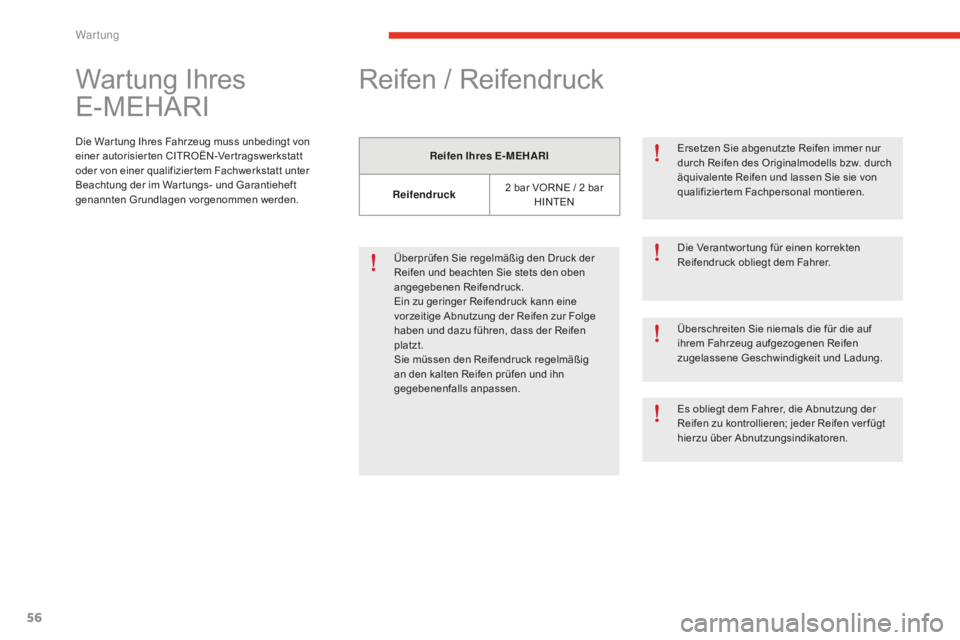

Wartung Ihres
E-MEHARI
Die War tung Ihres Fahrzeug muss unbedingt von
einer autorisierten CITROËN-Vertragswerkstatt
oder von einer qualifizier tem Fachwerkstatt unter
Beachtung der im War tungs- und Garantieheft
genannten Grundlagen vorgenommen werden.
Reifen / Reifendruck
Reifen Ihres E-MEHARI
Reifendruck 2
b

ar VORNE / 2
b
ar
HINTEN
Überprüfen Sie regelmäßig den Druck der
Reifen und beachten Sie stets den oben
angegebenen Reifendruck.
Ein zu geringer Reifendruck kann eine
vorzeitige Abnutzung der Reifen zur Folge
haben und dazu führen, dass der Reifen
platzt.
Sie müssen den Reifendruck regelmäßig
an den kalten Reifen prüfen und ihn
gegebenenfalls anpassen. Ersetzen Sie abgenutzte Reifen immer nur
durch Reifen des Originalmodells bzw. durch
äquivalente Reifen und lassen Sie sie von
qualifiziertem Fachpersonal montieren.
Die Verantwortung für einen korrekten
Reifendruck obliegt dem Fahrer.
Überschreiten Sie niemals die für die auf
ihrem Fahrzeug aufgezogenen Reifen
zugelassene Geschwindigkeit und Ladung.
Es obliegt dem Fahrer, die Abnutzung der
Reifen zu kontrollieren; jeder Reifen ver fügt
hierzu über Abnutzungsindikatoren.
War tung

57
e-mehari_de_Chap04_entretien_ed02-2016
Waschen Sie niemals den Motorraum, den
Ladeanschluss und die Traktionsbatterie
mit einem Hochdruckreiniger: Gefahr, den
Stromkreis zu beschädigen.
Waschen Sie das Fahrzeug niemals während
es sich in der Aufladephase befindet: es kann
zu Stromschlägen kommen, welche wiederum
zum Tode führen können.
Es wird nicht empfohlen, das Fahrzeug
regelmäßig mit Hochdruckreinigern und
Drehbürsten zu reinigen.

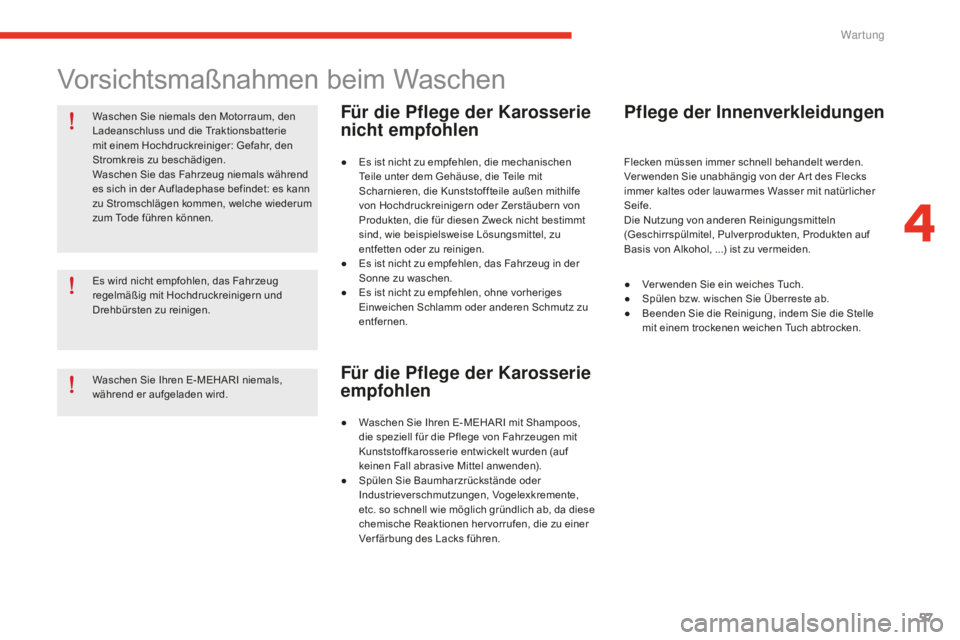

Vorsichtsmaßnahmen beim Waschen
Für die Pflege der Karosserie
nicht empfohlen
● Es ist nicht zu empfehlen, die mechanischen
Teile unter dem Gehäuse, die Teile mit
Scharnieren, die Kunststoffteile außen mithilfe
von Hochdruckreinigern oder Zerstäubern von
Produkten, die für diesen Zweck nicht bestimmt
sind, wie beispielsweise Lösungsmittel, zu
entfetten oder zu reinigen.
●
Es i

st nicht zu empfehlen, das Fahrzeug in der
Sonne zu waschen.
●
Es i

st nicht zu empfehlen, ohne vorheriges
Einweichen Schlamm oder anderen Schmutz zu
entfernen.
Für die Pflege der Karosserie
empfohlen
● Waschen Sie Ihren E-MEHARI mit Shampoos,
d ie speziell für die Pflege von Fahrzeugen mit
Kunststoffkarosserie entwickelt wurden (auf
keinen Fall abrasive Mittel anwenden).
●
Sp

ülen Sie Baumharzrückstände oder
Industrieverschmutzungen, Vogelexkremente,
etc. so schnell wie möglich gründlich ab, da diese
chemische Reaktionen hervorrufen, die zu einer
Ver färbung des Lacks führen.
Pflege der Innenverkleidungen
Flecken müssen immer schnell behandelt werden.
Ver wenden Sie unabhängig von der Ar t des Flecks
immer kaltes oder lauwarmes Wasser mit natürlicher
Seife.
Die Nutzung von anderen Reinigungsmitteln
(Geschirrspülmitel, Pulverprodukten, Produkten auf
Basis von Alkohol, ...) ist zu vermeiden.
●
Ve

r wenden Sie ein weiches Tuch.
●
Sp

ülen bzw. wischen Sie Überreste ab.
●
Be

enden Sie die Reinigung, indem Sie die Stelle
mit einem trockenen weichen Tuch abtrocken.
Waschen Sie Ihren E-MEHARI niemals,
während er aufgeladen wird.
4
War tung

58
e-mehari_de_Chap05_conseils-pratiques_ed02-2016

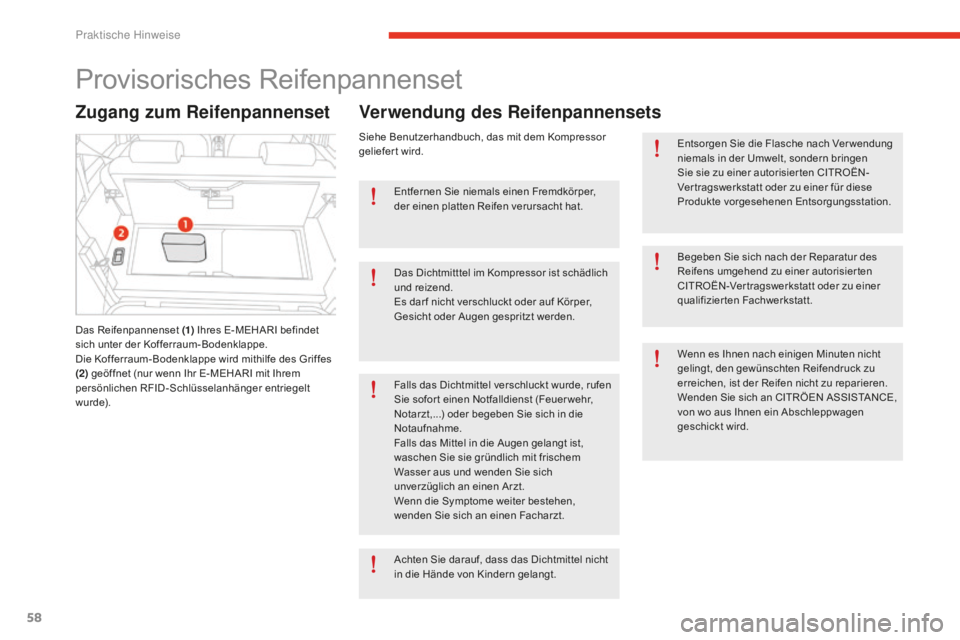

Provisorisches Reifenpannenset
Zugang zum Reifenpannenset
Das Reifenpannenset (1) Ihres E-MEHARI befindet
sich unter der Kofferraum-Bodenklappe.
Die Kofferraum- Bodenklappe wird mithilfe des Griffes
(2) geöffnet (nur wenn Ihr E-MEHARI mit Ihrem
persönlichen RFID-Schlüsselanhänger entriegelt
w u r d e). Entfernen Sie niemals einen Fremdkörper,
der einen platten Reifen verursacht hat.
Das Dichtmitttel im Kompressor ist schädlich
und reizend.
Es dar f nicht verschluckt oder auf Körper,
Gesicht oder Augen gespritzt werden.
Falls das Dichtmittel verschluckt wurde, rufen
Sie sofort einen Notfalldienst (Feuerwehr,
Notarzt,...) oder begeben Sie sich in die
Notaufnahme.
Falls das Mittel in die Augen gelangt ist,
waschen Sie sie gründlich mit frischem
Wasser aus und wenden Sie sich
unverzüglich an einen Arzt.
Wenn die Symptome weiter bestehen,
wenden Sie sich an einen Facharzt.
Achten Sie darauf, dass das Dichtmittel nicht
in die Hände von Kindern gelangt.
Verwendung des Reifenpannensets
Siehe Benutzerhandbuch, das mit dem Kompressor
geliefert wird.
Entsorgen Sie die Flasche nach Ver wendung
niemals in der Umwelt, sondern bringen
Sie sie zu einer autorisier ten CITROËN-
Ver tragswerkstatt oder zu einer für diese
Produkte vorgesehenen Entsorgungsstation.
Begeben Sie sich nach der Reparatur des
Reifens umgehend zu einer autorisierten
CITROËN-Ver tragswerkstatt oder zu einer
qualifizierten Fachwerkstatt.
Wenn es Ihnen nach einigen Minuten nicht
gelingt, den gewünschten Reifendruck zu
erreichen, ist der Reifen nicht zu reparieren.
Wenden Sie sich an CITRÖEN ASSISTANCE,
von wo aus Ihnen ein Abschleppwagen
geschickt wird.
Praktische Hinweise

59
e-mehari_de_Chap05_conseils-pratiques_ed02-2016

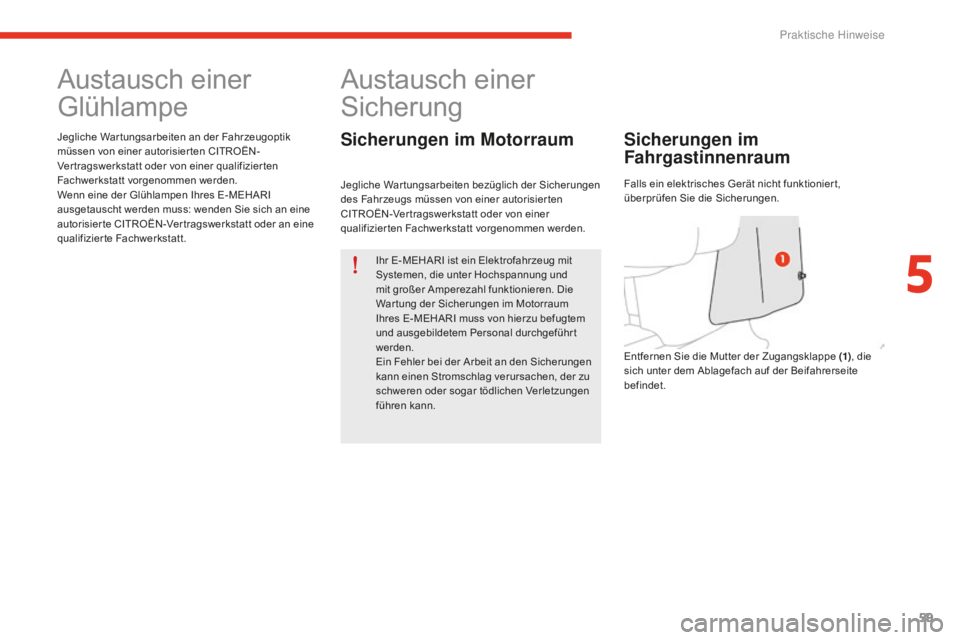

Austausch einer
Glühlampe
Jegliche Wartungsarbeiten an der Fahrzeugoptik
müssen von einer autorisierten CITROËN-
Vertragswerkstatt oder von einer qualifizierten
Fachwerkstatt vorgenommen werden.
Wenn eine der Glühlampen Ihres E-MEHARI
ausgetauscht werden muss: wenden Sie sich an eine
autorisier te CITROËN-Ver tragswerkstatt oder an eine
qualifizierte Fachwerkstatt.
Austausch einer
Sicherung
Sicherungen im Motorraum
Ihr E-MEHARI ist ein Elektrofahrzeug mit
Systemen, die unter Hochspannung und
mit großer Amperezahl funktionieren. Die
War tung der Sicherungen im Motorraum
Ihres E-MEHARI muss von hierzu befugtem
und ausgebildetem Personal durchgeführt
werden.
Ein Fehler bei der Arbeit an den Sicherungen
kann einen Stromschlag verursachen, der zu
schweren oder sogar tödlichen Verletzungen
führen kann.
Jegliche Wartungsarbeiten bezüglich der Sicherungen
des Fahrzeugs müssen von einer autorisierten
CITROËN-Ver tragswerkstatt oder von einer
qualifizierten Fachwerkstatt vorgenommen werden.
Sicherungen im
Fahrgastinnenraum
Entfernen Sie die Mutter der Zugangsklappe (1)
, die
sich unter dem Ablagefach auf der Beifahrerseite
befindet. Falls ein elektrisches Gerät nicht funktionier t,
überprüfen Sie die Sicherungen.
5
Praktische Hinweise

60
e-mehari_de_Chap05_conseils-pratiques_ed02-2016
Überprüfen Sie die betroffene Sicherung und
tauschen Sie sie falls er forderlich durch eine
Sicherung mit der gleichen Amperezahl aus.
Eine Sicherung mit zu großer Amperezahl
kann bei anormalem Betrieb einer
Ausstattung zu übermäßigem Erhitzen des
Stromkreises (Feuergefahr) führen.

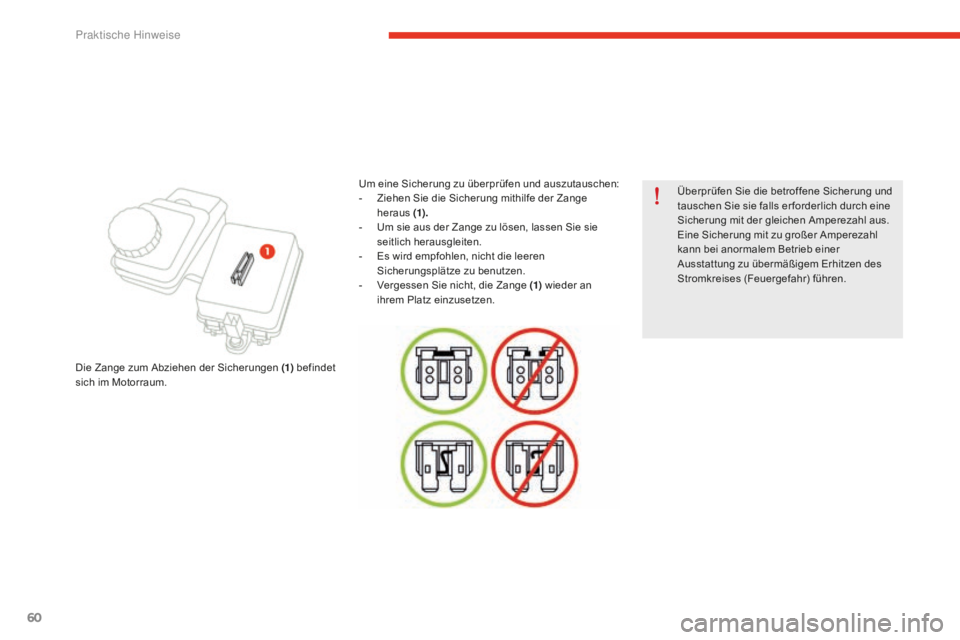

Um eine Sicherung zu überprüfen und auszutauschen:
- Zi
ehen Sie die Sicherung mithilfe der Zange
heraus (1) .
-
Um s

ie aus der Zange zu lösen, lassen Sie sie
seitlich herausgleiten.
-
Es w

ird empfohlen, nicht die leeren
Sicherungsplätze zu benutzen.
-
Ve

rgessen Sie nicht, die Zange (1) wieder an
ihrem Platz einzusetzen.
Die Zange zum Abziehen der Sicherungen (1) befindet
sich im Motorraum.
Praktische Hinweise

61
e-mehari_de_Chap05_conseils-pratiques_ed02-2016

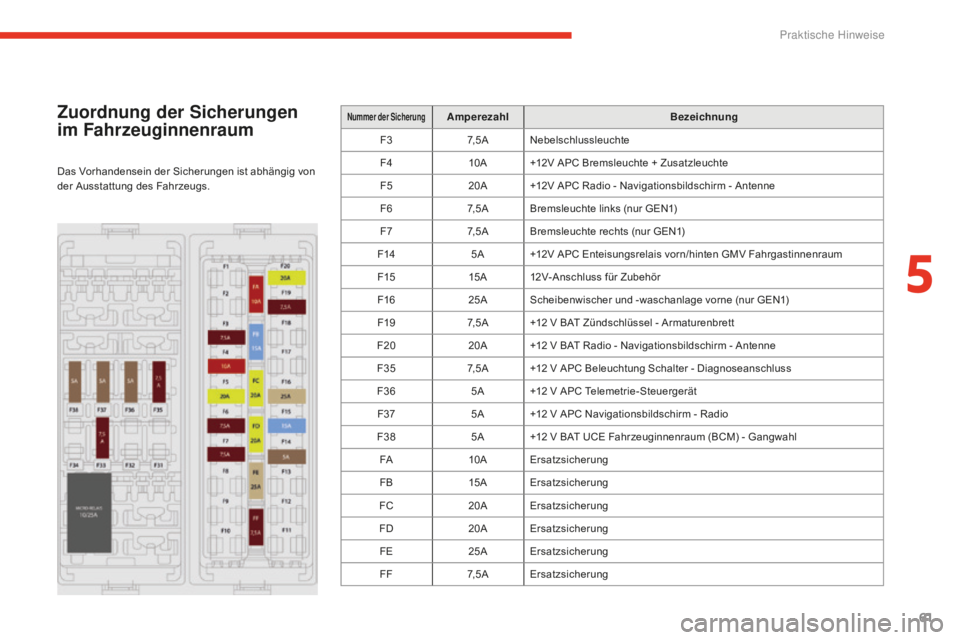

Zuordnung der Sicherungen
im Fahrzeuginnenraum
Das Vorhandensein der Sicherungen ist abhängig von
der Ausstattung des Fahrzeugs.
Nummer der SicherungAmperezahlBezeichnung
F3 7, 5 ANebelschlussleuchte
F4 10A+12V APC Bremsleuchte + Zusatzleuchte
F5 20A+12V APC Radio - Navigationsbildschirm - Antenne
F6 7, 5 ABremsleuchte links (nur GEN1)
F7 7, 5 ABremsleuchte rechts (nur GEN1)
F14 5A+12V APC Enteisungsrelais vorn/hinten GMV Fahrgastinnenraum
F15 15A12V-Anschluss für Zubehör
F16 25AScheibenwischer und -waschanlage vorne (nur GEN1)
F19 7, 5 A+12 V BAT Zündschlüssel - Armaturenbrett
F20 20A+12 V BAT Radio - Navigationsbildschirm - Antenne
F35 7, 5 A+12 V APC Beleuchtung Schalter - Diagnoseanschluss
F36 5A+12 V APC Telemetrie-Steuergerät
F37 5A+12 V APC Navigationsbildschirm - Radio
F38 5A+12 V BAT UCE Fahrzeuginnenraum (BCM) - Gangwahl
FA 10AErsatzsicherung
FB 15AErsatzsicherung
FC 20AErsatzsicherung
FD 20AErsatzsicherung
FE 25AErsatzsicherung
FF 7, 5 AErsatzsicherung
5
Praktische Hinweise

62
e-mehari_de_Chap05_conseils-pratiques_ed02-2016

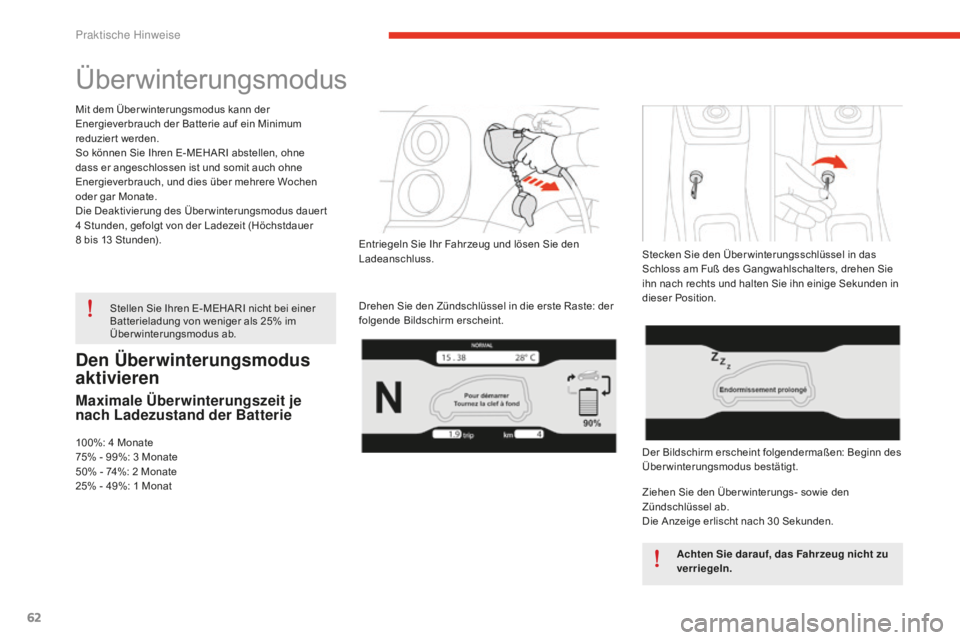

Den Überwinterungsmodus
aktivieren
Maximale Überwinterungszeit je
nach Ladezustand der Batterie
100%: 4 Monate
75 % - 99%: 3 M onate
50% - 74%: 2
M

onate
25% - 49%: 1
M

onat
Stellen Sie Ihren E-MEHARI nicht bei einer
Batterieladung von weniger als 25% im
Überwinterungsmodus ab.
Entriegeln Sie Ihr Fahrzeug und lösen Sie den
Ladeanschluss.
Drehen Sie den Zündschlüssel in die erste Raste: der
folgende Bildschirm erscheint.
Stecken Sie den Über winterungsschlüssel in das
Schloss am Fuß des Gangwahlschalters, drehen Sie
ihn nach rechts und halten Sie ihn einige Sekunden in
dieser Position.
Der Bildschirm erscheint folgendermaßen: Beginn des
Überwinterungsmodus bestätigt.
Ziehen Sie den Überwinterungs- sowie den
Zündschlüssel ab.
Die Anzeige erlischt nach 30
S

ekunden.
Achten Sie darauf, das Fahrzeug nicht zu
verriegeln.
Überwinterungsmodus
Mit dem Über winterungsmodus kann der
Energieverbrauch der Batterie auf ein Minimum
reduziert werden.
So können Sie Ihren E-MEHARI abstellen, ohne
dass er angeschlossen ist und somit auch ohne
Energieverbrauch, und dies über mehrere Wochen
oder gar Monate.
Die Deaktivierung des Über winterungsmodus dauer t
4
S

tunden, gefolgt von der Ladezeit (Höchstdauer
8
b

is 13
S
tunden).
Praktische Hinweise
