2016 CITROEN E-MEHARI Betriebsanleitungen (in German)

47
e-mehari_de_Chap03_confort_ed02-2016

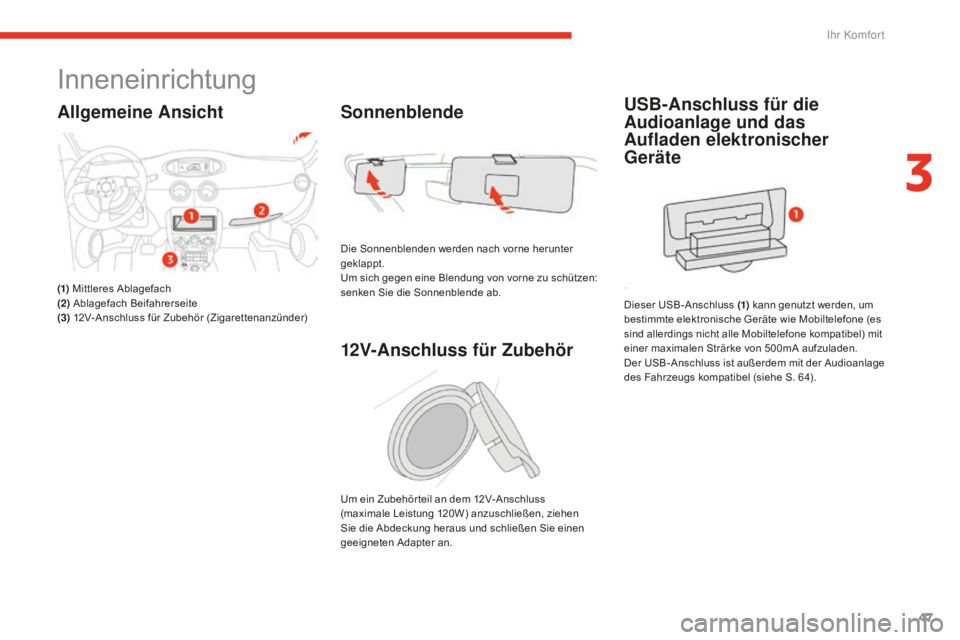

Inneneinrichtung
Allgemeine Ansicht
(1) Mittleres Ablagefach
(2) Ablagefach Beifahrerseite
(3) 12V-Anschluss für Zubehör (Zigarettenanzünder)
Sonnenblende
Die Sonnenblenden werden nach vorne herunter
geklappt.
Um sich gegen eine Blendung von vorne zu schützen:
senken Sie die Sonnenblende ab.
12V-Anschluss für Zubehör
Um ein Zubehör teil an dem 12V-Anschluss
(maximale Leistung 120W) anzuschließen, ziehen
Sie die Abdeckung heraus und schließen Sie einen
geeigneten Adapter an.
USB-Anschluss für die
Audioanlage und das
Aufladen elektronischer
Geräte
Dieser USB-Anschluss (1) kann genutzt werden, um
bestimmte elektronische Geräte wie Mobiltelefone (es
sind allerdings nicht alle Mobiltelefone kompatibel) mit
einer maximalen Strärke von 500mA aufzuladen.
Der USB-Anschluss ist außerdem mit der Audioanlage
des Fahrzeugs kompatibel (siehe S. 64).
3
Ihr Komfort

48
e-mehari_de_Chap03_confort_ed02-2016

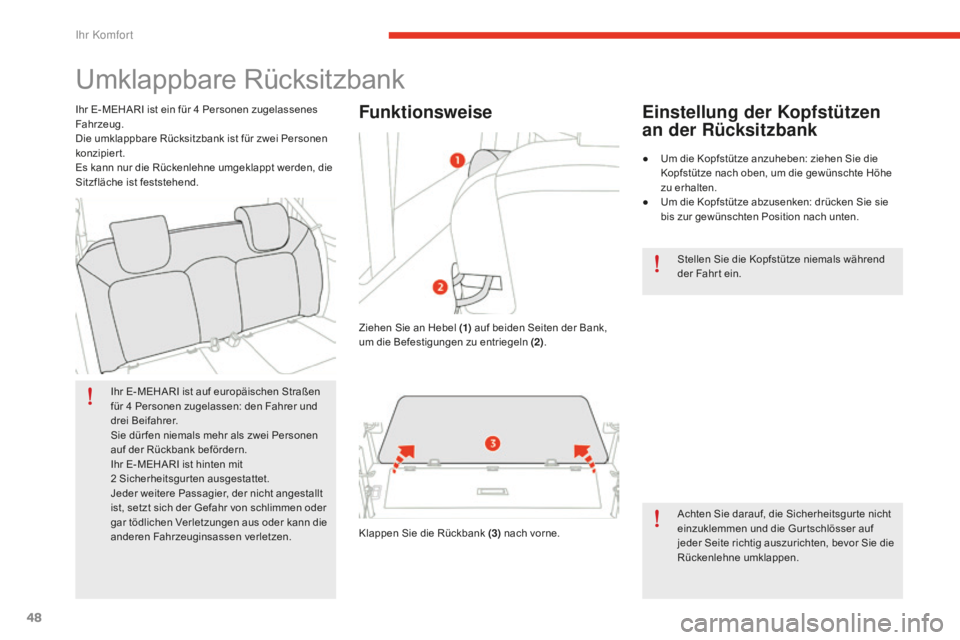

Umklappbare Rücksitzbank
Ihr E-MEHARI ist auf europäischen Straßen
für 4 Personen zugelassen: den Fahrer und
drei Beifahrer.
Sie dürfen niemals mehr als zwei Personen
auf der Rückbank befördern.
Ihr E-MEHARI ist hinten mit
2
S

icherheitsgurten ausgestattet.
Jeder weitere Passagier, der nicht angestallt
ist, setzt sich der Gefahr von schlimmen oder
gar tödlichen Verletzungen aus oder kann die
anderen Fahrzeuginsassen verletzen. Achten Sie darauf, die Sicherheitsgur te nicht
einzuklemmen und die Gur tschlösser auf
jeder Seite richtig auszurichten, bevor Sie die
Rückenlehne umklappen. Stellen Sie die Kopfstütze niemals während
der Fahrt ein.
Ihr E-MEHARI ist ein für 4
P
ersonen zugelassenes
Fahrzeug.
Die umklappbare Rücksitzbank ist für zwei Personen
konzipiert.
Es kann nur die Rückenlehne umgeklappt werden, die
Sitzfläche ist feststehend.
Funktionsweise
Ziehen Sie an Hebel (1) auf beiden Seiten der Bank,
um die Befestigungen zu entriegeln (2) .
Klappen Sie die Rückbank (3) nach vorne.
Einstellung der Kopfstützen
an der Rücksitzbank
● Um die Kopfstütze anzuheben: ziehen Sie die
K
opfstütze nach oben, um die gewünschte Höhe
zu erhalten.
●
Um d

ie Kopfstütze abzusenken: drücken Sie sie
bis zur gewünschten Position nach unten.
Ihr Komfort

49
e-mehari_de_Chap03_confort_ed02-2016

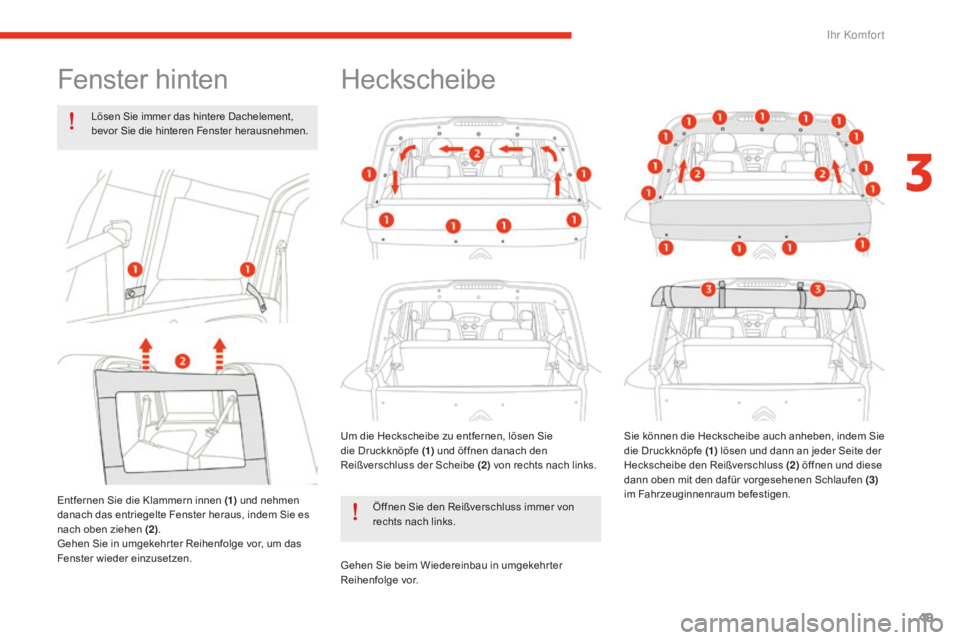

Fenster hinten
Lösen Sie immer das hintere Dachelement,
bevor Sie die hinteren Fenster herausnehmen.
Entfernen Sie die Klammern innen (1) und nehmen
danach das entriegelte Fenster heraus, indem Sie es
nach oben ziehen (2).
Gehen Sie in umgekehr ter Reihenfolge vor, um das
Fenster wieder einzusetzen.
Heckscheibe
Um die Heckscheibe zu entfernen, lösen Sie
die Druckknöpfe (1) und öffnen danach den
Reißverschluss der Scheibe (2) von rechts nach links.
Öffnen Sie den Reißverschluss immer von
rechts nach links.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor. Sie können die Heckscheibe auch anheben, indem Sie
die Druckknöpfe (1)
lösen und dann an jeder Seite der
Heckscheibe den Reißverschluss (2) öffnen und diese
dann oben mit den dafür vorgesehenen Schlaufen (3)
im Fahrzeuginnenraum befestigen.
3
Ihr Komfort

50
e-mehari_de_Chap03_confort_ed02-2016

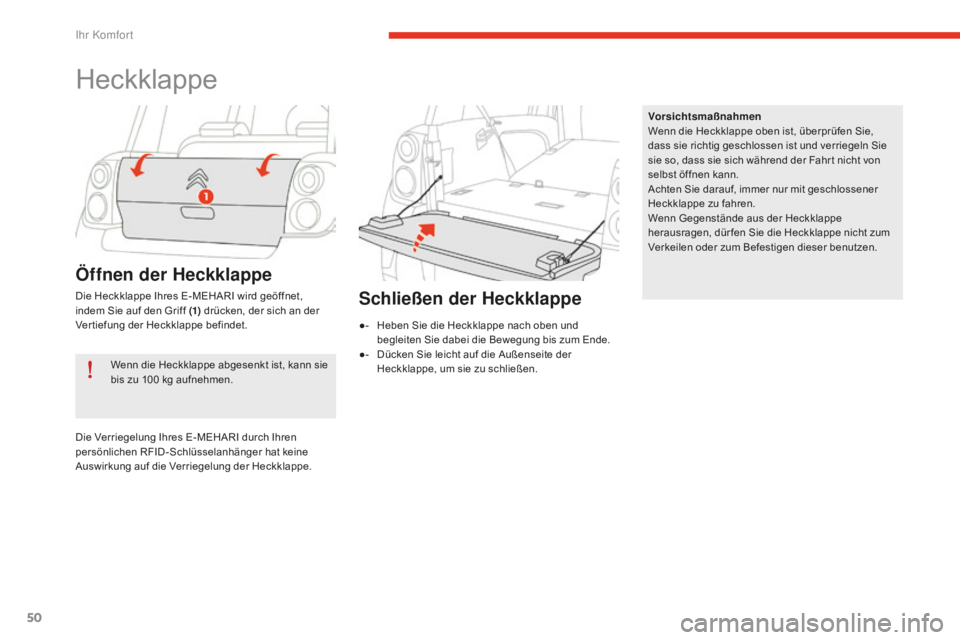

Heckklappe
Wenn die Heckklappe abgesenkt ist, kann sie
bis zu 100 kg aufnehmen. Vorsichtsmaßnahmen
Wenn die Heckklappe oben ist, überprüfen Sie,
dass sie richtig geschlossen ist und verriegeln Sie
sie so, dass sie sich während der Fahr t nicht von
selbst öffnen kann.
Achten Sie darauf, immer nur mit geschlossener
Heckklappe zu fahren.
Wenn Gegenstände aus der Heckklappe
herausragen, dür fen Sie die Heckklappe nicht zum
Verkeilen oder zum Befestigen dieser benutzen.
Öffnen der Heckklappe
Die Heckklappe Ihres E-MEHARI wird geöffnet,
indem Sie auf den Griff (1)
drücken, der sich an der
Vertiefung der Heckklappe befindet.
Die Verriegelung Ihres E-MEHARI durch Ihren
persönlichen RFID-Schlüsselanhänger hat keine
Auswirkung auf die Verriegelung der Heckklappe.Schließen der Heckklappe
●- Heben Sie die Heckklappe nach oben und
b egleiten Sie dabei die Bewegung bis zum Ende.
●-
Dü

cken Sie leicht auf die Außenseite der
Heckklappe, um sie zu schließen.
Ihr Komfort

51
e-mehari_de_Chap03_confort_ed02-2016

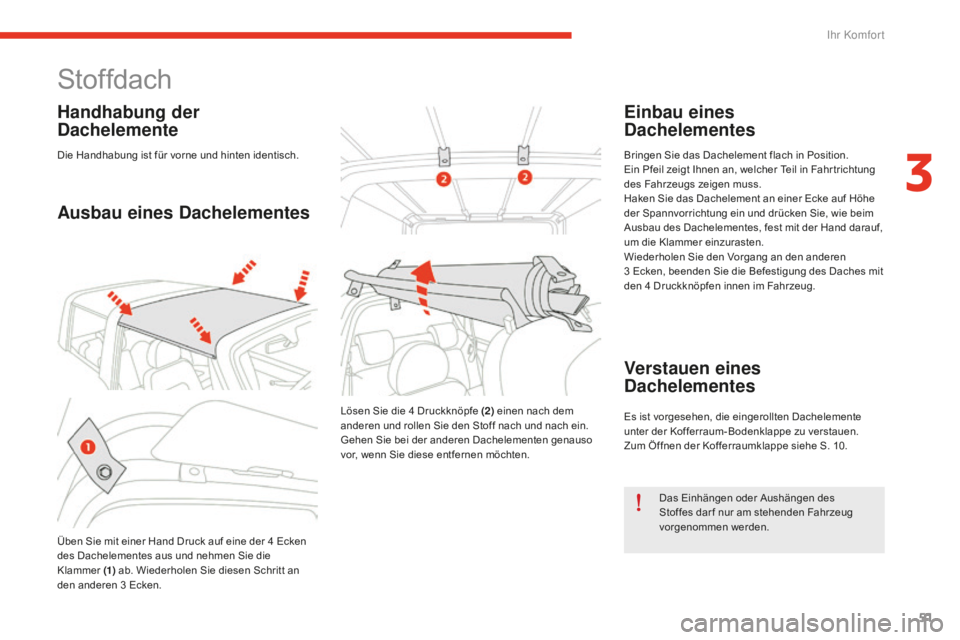

Stoffdach
Handhabung der
Dachelemente
Die Handhabung ist für vorne und hinten identisch.
Ausbau eines Dachelementes
Üben Sie mit einer Hand Druck auf eine der 4 Ecken
de s Dachelementes aus und nehmen Sie die
Klammer (1) ab. Wiederholen Sie diesen Schritt an
den anderen 3
E

cken. Lösen Sie die 4
D

ruckknöpfe (2) einen nach dem
anderen und rollen Sie den Stoff nach und nach ein.
Gehen Sie bei der anderen Dachelementen genauso
vor, wenn Sie diese entfernen möchten.
Einbau eines
Dachelementes
Bringen Sie das Dachelement flach in Position.
Ein Pfeil zeigt Ihnen an, welcher Teil in Fahr trichtung
des Fahrzeugs zeigen muss.
Haken Sie das Dachelement an einer Ecke auf Höhe
der Spannvorrichtung ein und drücken Sie, wie beim
Ausbau des Dachelementes, fest mit der Hand darauf,
um die Klammer einzurasten.
Wiederholen Sie den Vorgang an den anderen
3
E

cken, beenden Sie die Befestigung des Daches mit
den 4
D

ruckknöpfen innen im Fahrzeug.
Verstauen eines
Dachelementes
Es ist vorgesehen, die eingerollten Dachelemente
unter der Kofferraum-Bodenklappe zu verstauen.
Zum Öffnen der Kofferraumklappe siehe S. 10.Das Einhängen oder Aushängen des
Stoffes dar f nur am stehenden Fahrzeug
vorgenommen werden.
3
Ihr Komfort

52
e-mehari_de_Chap03_confort_ed02-2016

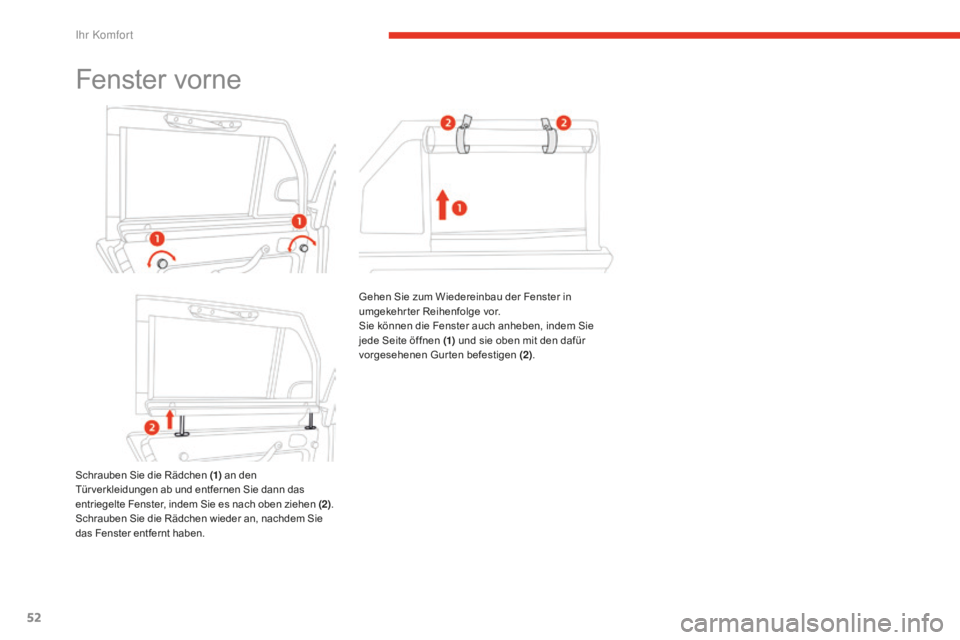

Fenster vorne
Schrauben Sie die Rädchen (1) an den
Tür verkleidungen ab und entfernen Sie dann das
entriegelte Fenster, indem Sie es nach oben ziehen (2) .
Schrauben Sie die Rädchen wieder an, nachdem Sie
das Fenster entfernt haben. Gehen Sie zum Wiedereinbau der Fenster in
umgekehrter Reihenfolge vor.
Sie können die Fenster auch anheben, indem Sie
jede Seite öffnen (1)
und sie oben mit den dafür
vorgesehenen Gurten befestigen (2).
Ihr Komfort

53
e-mehari_de_Chap04_entretien_ed02-2016
Das Antriebssystem wird direkt von der
LMP®- Batterie gespeist, die Ihren E-MEHARI
ausstattet.
Führen Sie keinerlei Eingriffe an den
Hochspannungsteilen des Fahrzeugs durch.
Eine falsche Handhabung könnte einen
Stromschalg und schwere sowie tödliche
Verletzungen hervorrufen.
Der Motorraum des Fahrzeugs ist ein
Gefahrenbereich, an dem man sich schwere
Verletzungen zuziehen kann.
Achten Sie darauf, dass Kinder nicht in die
Nähe des Motorraums kommen und lassen
Sie sie nicht unbeaufsichtigt.

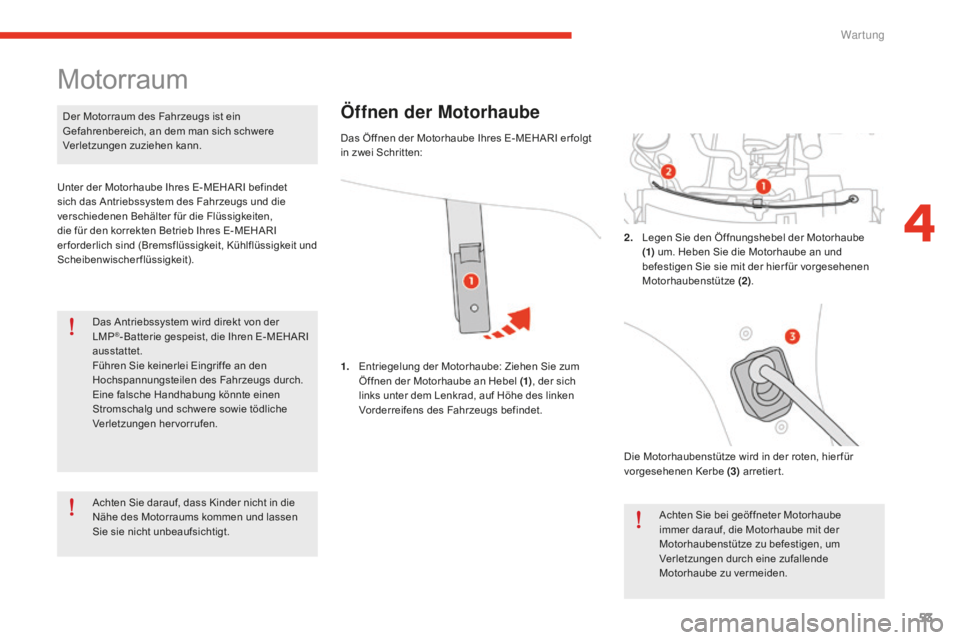

Motorraum
Unter der Motorhaube Ihres E-MEHARI befindet
sich das Antriebssystem des Fahrzeugs und die
verschiedenen Behälter für die Flüssigkeiten,
die für den korrekten Betrieb Ihres E-MEHARI
erforderlich sind (Bremsflüssigkeit, Kühlflüssigkeit und
Scheibenwischerflüssigkeit).
Öffnen der Motorhaube
1. Entriegelung der Motorhaube: Ziehen Sie zum
Öffnen der Motorhaube an Hebel (1) , der sich
links unter dem Lenkrad, auf Höhe des linken
Vorderreifens des Fahrzeugs befindet.
Das Öffnen der Motorhaube Ihres E-MEHARI er folgt
in zwei Schritten:
Die Motorhaubenstütze wird in der roten, hier für
vorgesehenen Kerbe (3) arretiert.
Achten Sie bei geöffneter Motorhaube
immer darauf, die Motorhaube mit der
Motorhaubenstütze zu befestigen, um
Verletzungen durch eine zufallende
Motorhaube zu vermeiden.
2.
Le

gen Sie den Öffnungshebel der Motorhaube
(1) um. Heben Sie die Motorhaube an und
befestigen Sie sie mit der hier für vorgesehenen
Motorhaubenstütze (2).
4
War tung

54
e-mehari_de_Chap04_entretien_ed02-2016
Wenn Sie während der Fahrt feststellen, dass
die Motorhaube nicht richtig geschlossen
ist, fahren Sie langsamer und halten Sie in
einem gesicher ten Bereich an, um sie richtig
zu schließen.Im Motorraum Ihres E-MEHARI befinden sich
Hochspannungsteile.
Wir empfehlen Ihnen, keinesfalls zu
versuchen selbst Wartungsarbeiten an Ihrem
Fahrzeug vorzunehmen.
Falls Ihnen dabei ein Fehler unterläuft, kann
dies zu Stromschlägen und in der Folge
zu schweren oder tödlichen Verletzungen
führen.Ist ein Eingriff an Ihrem Fahrzeug
er forderlich, so nehmen Sie bitte unverzüglich
Kontakt zu einer autorisier ten CITROËN-
Vertragswerkstatt oder zu einer qualifiziertem
Fachwerkstatt auf.

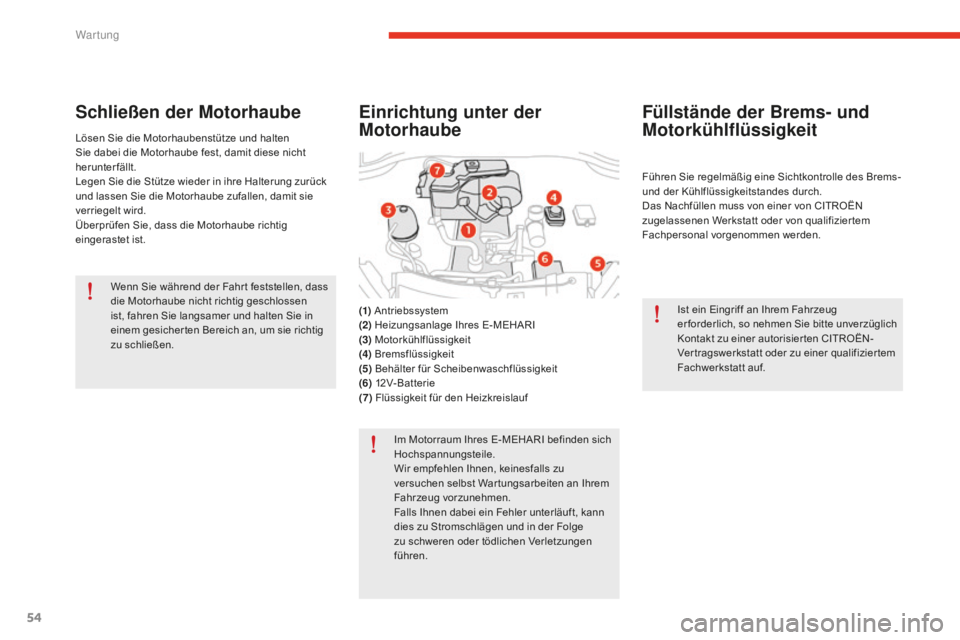

Schließen der Motorhaube
Lösen Sie die Motorhaubenstütze und halten
Sie dabei die Motorhaube fest, damit diese nicht
herunterfällt.
Legen Sie die Stütze wieder in ihre Halterung zurück
und lassen Sie die Motorhaube zufallen, damit sie
verriegelt wird.
Überprüfen Sie, dass die Motorhaube richtig
eingerastet ist.
Einrichtung unter der
Motorhaube
(1)
Antriebssystem
(2) Heizungsanlage Ihres E-MEHARI
(3) Motorkühlflüssigkeit
(4) Bremsflüssigkeit
(5) Behälter für Scheibenwaschflüssigkeit
(6) 12V-Batterie
(7) Flüssigkeit für den Heizkreislauf
Füllstände der Brems- und
Motorkühlflüssigkeit
Führen Sie regelmäßig eine Sichtkontrolle des Brems-
und der Kühlflüssigkeitstandes durch.
Das Nachfüllen muss von einer von CITROËN
zugelassenen Werkstatt oder von qualifiziertem
Fachpersonal vorgenommen werden.
War tung
