2016 CITROEN E-MEHARI Betriebsanleitungen (in German)

31
e-mehari_de_Chap01_faite-connaissance_ed02-2016

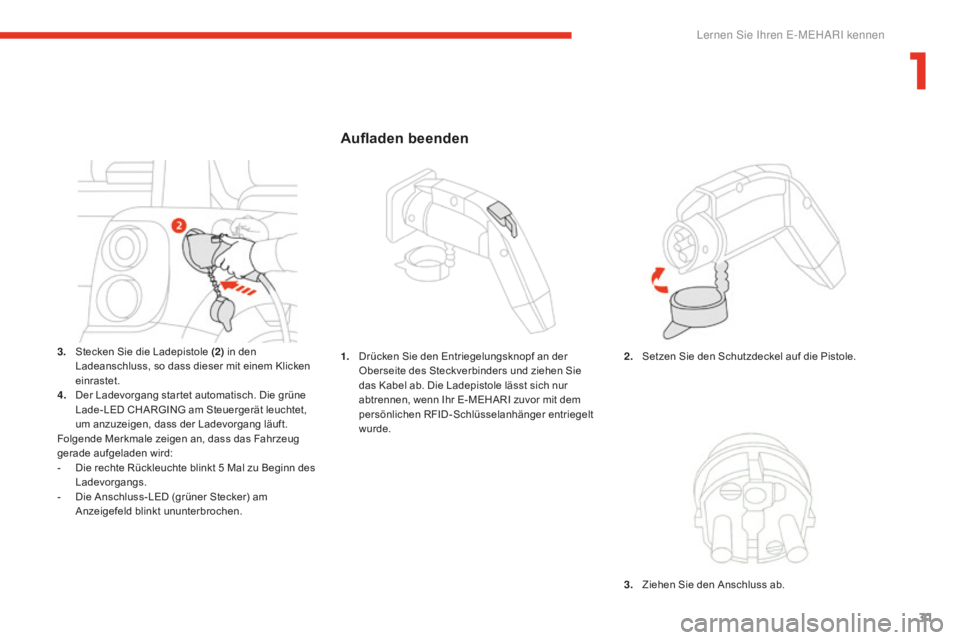

3. Stecken Sie die Ladepistole (2) in den
Ladeanschluss, so dass dieser mit einem Klicken
einrastet.
4.
De

r Ladevorgang star tet automatisch. Die grüne
Lade- LED CHARGING am Steuergerät leuchtet,
um anzuzeigen, dass der Ladevorgang läuft.
Folgende Merkmale zeigen an, dass das Fahrzeug
gerade aufgeladen wird:
-
Di

e rechte Rückleuchte blinkt 5
M
al zu Beginn des
Ladevorgangs.
-
Di

e Anschluss- LED (grüner Stecker) am
Anzeigefeld blinkt ununterbrochen.
Aufladen beenden
1. Drücken Sie den Entriegelungsknopf an der
O berseite des Steckverbinders und ziehen Sie
das Kabel ab. Die Ladepistole lässt sich nur
abtrennen, wenn Ihr E-MEHARI zuvor mit dem
persönlichen RFID-Schlüsselanhänger entriegelt
wurde. 2. Se
tzen Sie den Schutzdeckel auf die Pistole.
3.
Zi

ehen Sie den Anschluss ab.
1
Lernen Sie Ihren E-MEHARI kennen

32
e-mehari_de_Chap01_faite-connaissance_ed02-2016

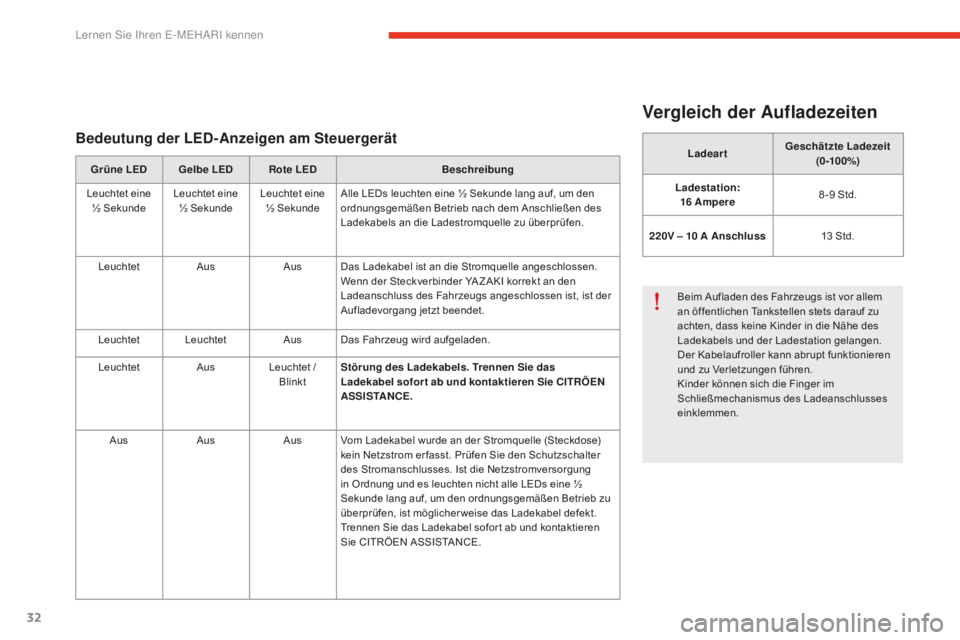

Vergleich der Aufladezeiten
LadeartGeschätzte Ladezeit
(0 -10 0%)
Ladestation: 16
A

mpere 8 -9
S

td.
220V – 10
A A

nschluss 13
S

td.
Beim Aufladen des Fahrzeugs ist vor allem
an öffentlichen Tankstellen stets darauf zu
achten, dass keine Kinder in die Nähe des
Ladekabels und der Ladestation gelangen.
Der Kabelaufroller kann abrupt funktionieren
und zu Verletzungen führen.
Kinder können sich die Finger im
Schließmechanismus des Ladeanschlusses
einklemmen.Bedeutung der LED-Anzeigen am Steuergerät
Grüne LED Gelbe LED Rote LED Beschreibung
Leuchtet eine ½ Sekunde Leuchtet eine
½ Sekunde Leuchtet eine
½ Sekunde Alle LEDs leuchten eine ½ Sekunde lang auf, um den
ordnungsgemäßen Betrieb nach dem Anschließen des
Ladekabels an die Ladestromquelle zu überprüfen.
Leuchtet AusAusDas Ladekabel ist an die Stromquelle angeschlossen.
Wenn der Steckverbinder YA Z AKI korrekt an den
Ladeanschluss des Fahrzeugs angeschlossen ist, ist der
Aufladevorgang jetzt beendet.
Leuchtet Leuchtet AusDas Fahrzeug wird aufgeladen.
Leuchtet AusLeuchtet /
Blinkt Störung des Ladekabels. Trennen Sie das
Ladekabel sofor t ab und kontaktieren Sie CITRÖEN
A S S I S TA N C E .
Aus AusAusVom Ladekabel wurde an der Stromquelle (Steckdose)
kein Netzstrom er fasst. Prüfen Sie den Schutzschalter
des Stromanschlusses. Ist die Netzstromversorgung
in Ordnung und es leuchten nicht alle LEDs eine ½
Sekunde lang auf, um den ordnungsgemäßen Betrieb zu
überprüfen, ist möglicherweise das Ladekabel defekt.
Trennen Sie das Ladekabel sofor t ab und kontaktieren
Sie CITRÖEN ASSISTANCE.
Lernen Sie Ihren E-MEHARI kennen

33
e-mehari_de_Chap02_conduite_ed02-2016

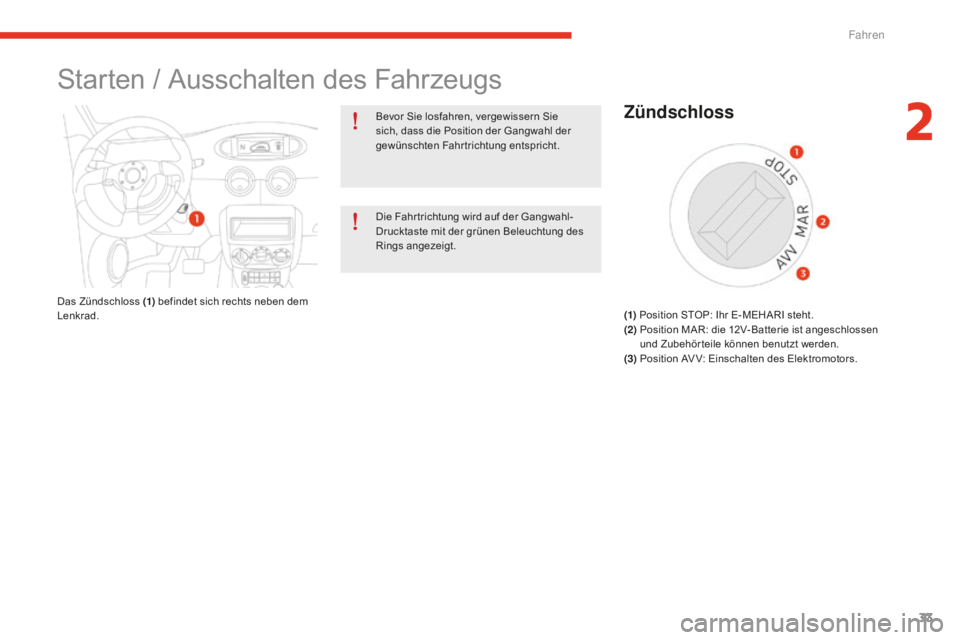

Starten / Ausschalten des Fahrzeugs
Bevor Sie losfahren, vergewissern Sie
sich, dass die Position der Gangwahl der
gewünschten Fahrtrichtung entspricht.
Die Fahr trichtung wird auf der Gangwahl-
Drucktaste mit der grünen Beleuchtung des
Rings angezeigt.
Das Zündschloss (1) befindet sich rechts neben dem
Lenkrad.Zündschloss
(1) Position STOP: Ihr E-MEHARI steht.
(2) Po
sition MAR: die 12V- Batterie ist angeschlossen
und Zubehörteile können benutzt werden.
(3) Position AVV: Einschalten des Elektromotors.
2
Fahren

34
e-mehari_de_Chap02_conduite_ed02-2016
Ihr E-MEHARI ist ein leises Elektrofahrzeug.
Ihr E-MEHARI gibt keinerlei Geräusche von
sich, wenn der Elektromotor eingeschaltet
wird.
Bei allen Fahrmanövern: achten Sie
besonders auf Ihre Umwelt und ganz
besonders auf Fußgänger, Fahrradfahrer
sowie andere Fahrzeuge auf der Fahrbahn.

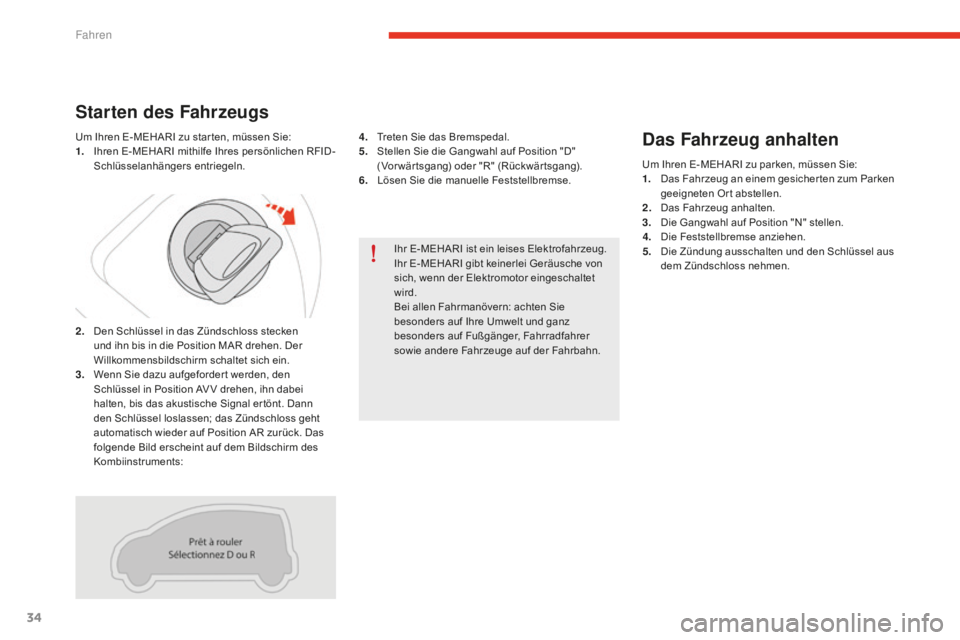

Starten des Fahrzeugs
Um Ihren E-MEHARI zu star ten, müssen Sie:
1. Ihren E-MEHARI mithilfe Ihres persönlichen RFID-
Schlüsselanhängers entriegeln.
2.
De

n Schlüssel in das Zündschloss stecken
und ihn bis in die Position MAR drehen. Der
Willkommensbildschirm schaltet sich ein.
3.
We

nn Sie dazu aufgeforder t werden, den
Schlüssel in Position AV V drehen, ihn dabei
halten, bis das akustische Signal ertönt. Dann
den Schlüssel loslassen; das Zündschloss geht
automatisch wieder auf Position AR zurück. Das
folgende Bild erscheint auf dem Bildschirm des
Kombiinstruments: 4. Tr
eten Sie das Bremspedal.
5. St
ellen Sie die Gangwahl auf Position "D"
(Vor wär tsgang) oder "R" (Rückwär tsgang).
6.
Lö

sen Sie die manuelle Feststellbremse.Das Fahrzeug anhalten
Um Ihren E-MEHARI zu parken, müssen Sie:
1. Das Fahrzeug an einem gesicher ten zum Parken
geeigneten Ort abstellen.
2.
Das

Fahrzeug anhalten.
3.
Di

e Gangwahl auf Position "N" stellen.
4.
Di

e Feststellbremse anziehen.
5.
Di

e Zündung ausschalten und den Schlüssel aus
dem Zündschloss nehmen.
Fahren

35
e-mehari_de_Chap02_conduite_ed02-2016

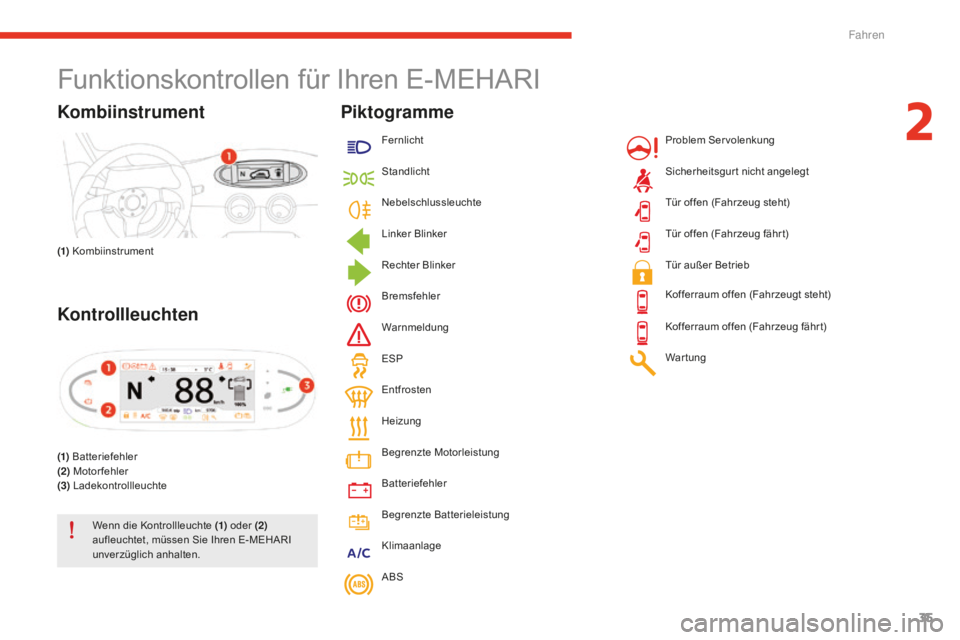

Funktionskontrollen für Ihren E-MEHARI
Kombiinstrument
(1) Kombiinstrument
Kontrollleuchten
(1) Batteriefehler
(2) Motorfehler
(3) Ladekontrollleuchte
Wenn die Kontrollleuchte (1) oder (2)
aufleuchtet, müssen Sie Ihren E-MEHARI
unverzüglich anhalten.
Piktogramme
Fernlicht
Standlicht
Nebelschlussleuchte
Linker Blinker
Rechter Blinker
Bremsfehler
Warnmeldung
ESP
Entfrosten
Heizung
Begrenzte Motorleistung
Batteriefehler
Begrenzte Batterieleistung Tür außer Betrieb
Klimaanlage
ABS Problem Servolenkung
Sicherheitsgurt nicht angelegt
Tür offen (Fahrzeug steht)
Tür offen (Fahrzeug fährt)
Kofferraum offen (Fahrzeugt steht)
Kofferraum offen (Fahrzeug fährt)
Wartung
2
Fahren

36
e-mehari_de_Chap02_conduite_ed02-2016

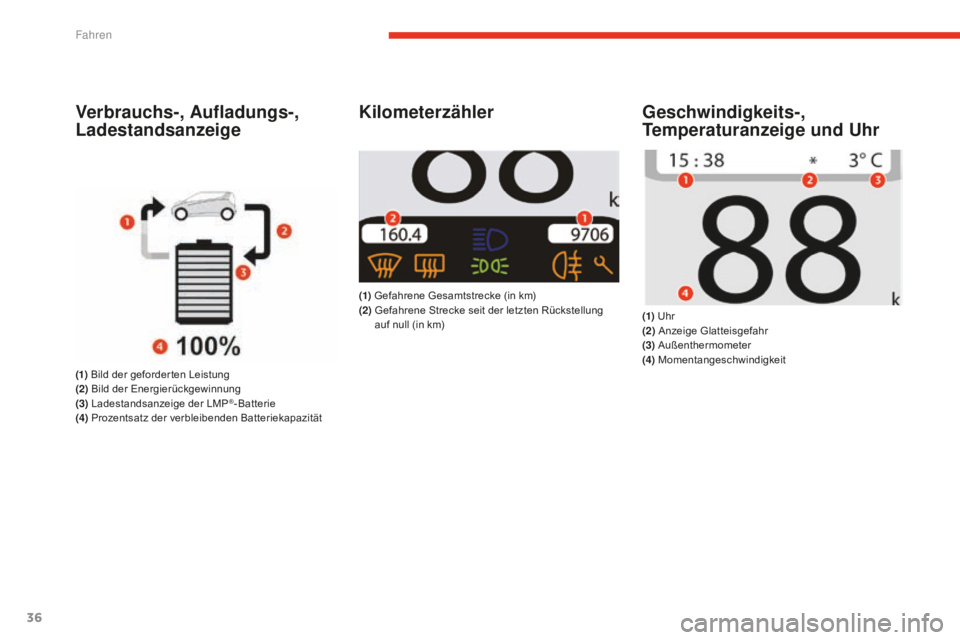

Kilometerzähler
(1) Gefahrene Gesamtstrecke (in km)
(2) Ge
fahrene Strecke seit der letzten Rückstellung
auf null (in km)
Geschwindigkeits-,
Temperaturanzeige und Uhr
(1) Uhr
(2) Anzeige Glatteisgefahr
(3) Außenthermometer
(4) Momentangeschwindigkeit
Verbrauchs-, Aufladungs-,
Ladestandsanzeige
(1) Bild der geforderten Leistung
(2) Bild der Energierückgewinnung
(3) Ladestandsanzeige der LMP
®-Batterie
(4) Prozentsatz der verbleibenden Batteriekapazität
Fahren

37
e-mehari_de_Chap02_conduite_ed02-2016

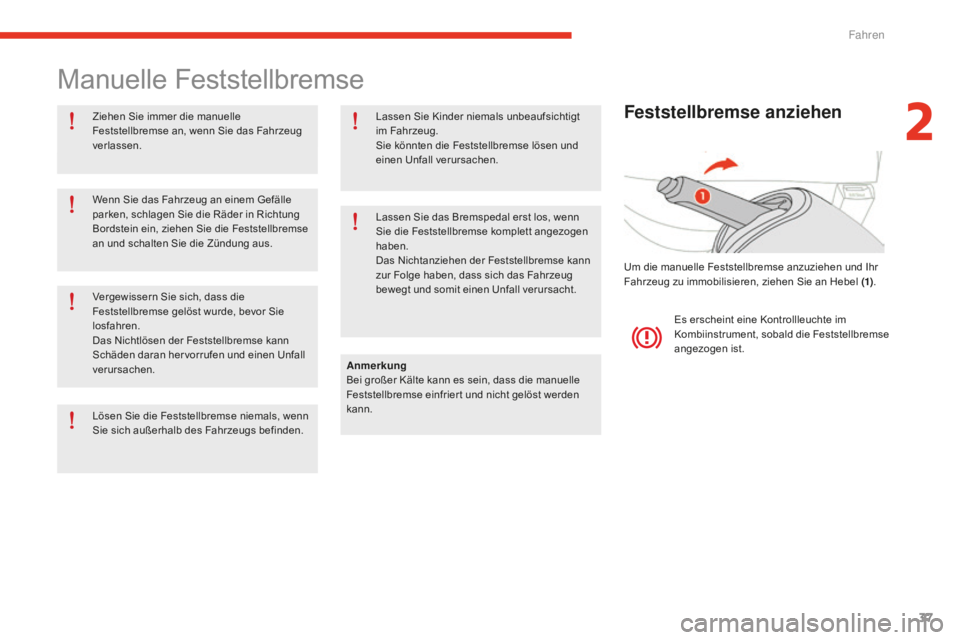

Manuelle Feststellbremse
Ziehen Sie immer die manuelle
Feststellbremse an, wenn Sie das Fahrzeug
verlassen.Anmerkung
Bei großer Kälte kann es sein, dass die manuelle
Feststellbremse einfrier t und nicht gelöst werden
kann.
Wenn Sie das Fahrzeug an einem Gefälle
parken, schlagen Sie die Räder in Richtung
Bordstein ein, ziehen Sie die Feststellbremse
an und schalten Sie die Zündung aus.
Vergewissern Sie sich, dass die
Feststellbremse gelöst wurde, bevor Sie
losfahren.
Das Nichtlösen der Feststellbremse kann
Schäden daran her vorrufen und einen Unfall
verursachen.
Lösen Sie die Feststellbremse niemals, wenn
Sie sich außerhalb des Fahrzeugs befinden. Lassen Sie Kinder niemals unbeaufsichtigt
im Fahrzeug.
Sie könnten die Feststellbremse lösen und
einen Unfall verursachen.
Lassen Sie das Bremspedal erst los, wenn
Sie die Feststellbremse komplett angezogen
haben.
Das Nichtanziehen der Feststellbremse kann
zur Folge haben, dass sich das Fahrzeug
bewegt und somit einen Unfall verursacht.Feststellbremse anziehen
Um die manuelle Feststellbremse anzuziehen und Ihr
Fahrzeug zu immobilisieren, ziehen Sie an Hebel
(1).
Es erscheint eine Kontrollleuchte im
Kombiinstrument, sobald die Feststellbremse
angezogen ist.
2
Fahren

38
e-mehari_de_Chap02_conduite_ed02-2016

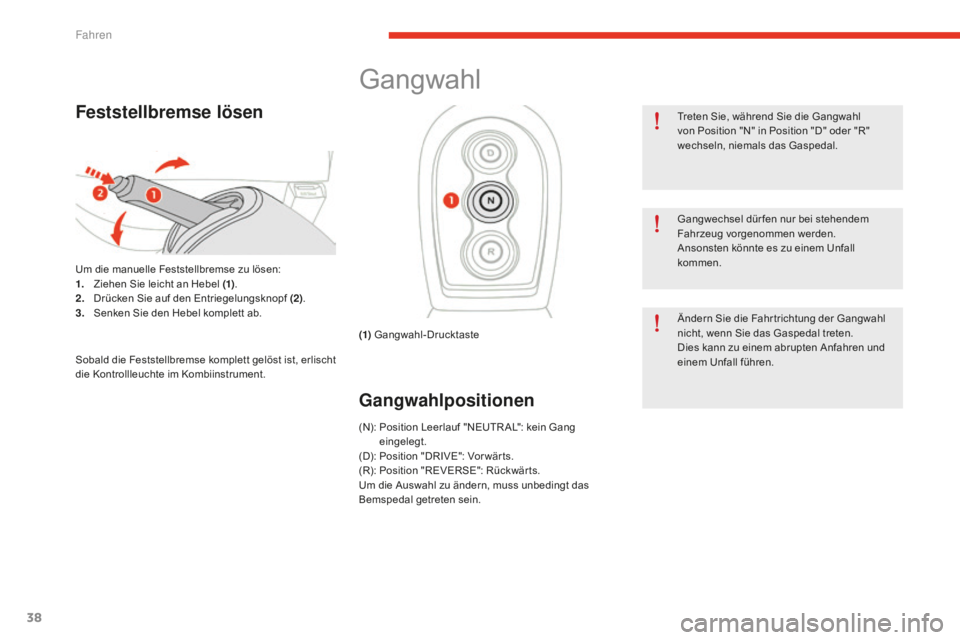

Feststellbremse lösen
Um die manuelle Feststellbremse zu lösen:
1. Ziehen Sie leicht an Hebel (1) .
2.
Dr

ücken Sie auf den Entriegelungsknopf (2) .
3.
Se

nken Sie den Hebel komplett ab.
Sobald die Feststellbremse komplett gelöst ist, erlischt
die Kontrollleuchte im Kombiinstrument.
Gangwahl
Treten Sie, während Sie die Gangwahl
von Position "N" in Position "D" oder "R"
wechseln, niemals das Gaspedal.
Gangwechsel dürfen nur bei stehendem
Fahrzeug vorgenommen werden.
Ansonsten könnte es zu einem Unfall
kommen.
Ändern Sie die Fahr trichtung der Gangwahl
nicht, wenn Sie das Gaspedal treten.
Dies kann zu einem abrupten Anfahren und
einem Unfall führen.
(1)
Gangwahl-Drucktaste
Gangwahlpositionen
(N): Position Leerlauf "NEUTR AL": kein Gang
ei
ngelegt.
(D): Position "DRIVE": Vor wär ts.
(R): Position "REVERSE": Rückwär ts.
Um die Auswahl zu ändern, muss unbedingt das
Bemspedal getreten sein.
Fahren
