2016 CITROEN DS5 HYBRID Eksploatavimo vadovas (in Lithuanian)

31Patogumo įranga
























Bagažinės patogumo įranga




1.
Galinė lentyna

Ji yra nuimama, kad būtų galima per vežti
didesnės apimties daiktus.

2.
Kabliukai krepšiams


3.
Tvirtinimo diržai

Jie skirti prispausti avarinės signalizacijos
trikampį.

4.
Nuimamos bagažinės grindys

Naudodamiesi jų rankena pakelkite grindis
ir traukite laikiklių leidžiama kryptimi.

Kai norite, kad automobilis laikytųsi
sustabdytas veikiant sistemai
"Hybrid4", būtinai įjunkite neutraliąją
padėtį N
.
Prieš atlikdami kokius nors veiksmus
variklio skyriuje patikrinkite, kad pavarų
svirtis būtų įjungta į padėtį N
, kad būtų
užspaustas stovėjimo stabdys ir kad po
sistemos "Hybrid4" išjungimo nedegtų
lemputė READY
.

Automatizuota šešių pavarų dėžė turi du
veikimo būdus:


- automatizuotą
, kuriuo pavarų dėžė
automatiškai perjungia pavaras,

- rankinį
, kuriuo pavaras paeiliui perjungia
pats vairuotojas.
Veikiant automatizuotam būdui galima trumpam
perjungti pavarą naudojantis jungikliais ant
vairo, pavyzdžiui, prireikus aplenkti.

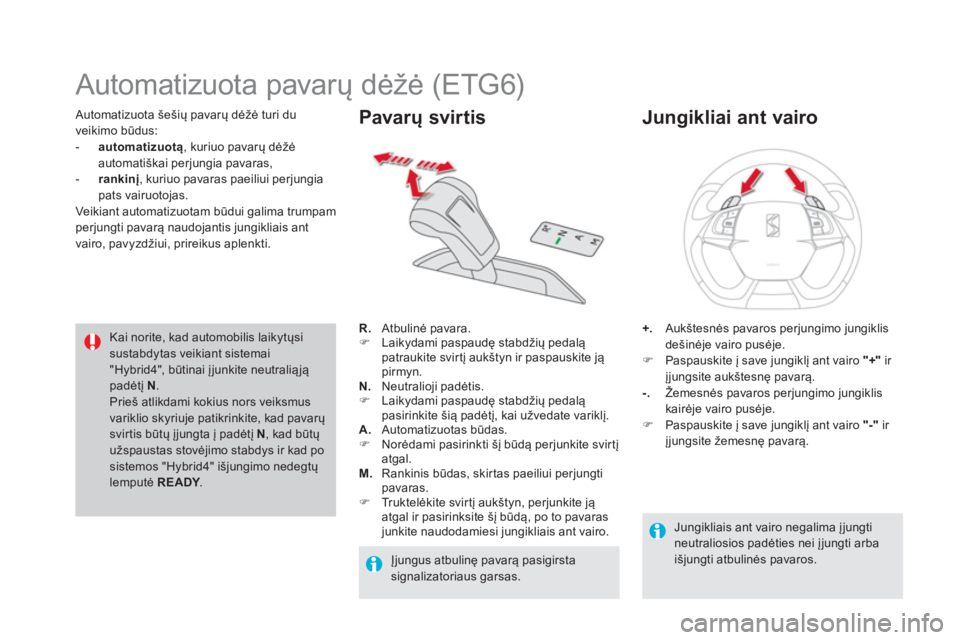

Automatizuota pavarų dėžė (ETG6)



R.
Atbulinė pavara.


)
Laikydami paspaudę stabdžių pedalą
patraukite svirtį aukštyn ir paspauskite ją
pirmyn.

N.
Neutralioji padėtis.


)
Laikydami paspaudę stabdžių pedalą
pasirinkite šią padėtį, kai užvedate variklį.

A.
Automatizuotas būdas.


)
Norėdami pasirinkti šį būdą perjunkite svirtį
atgal.

M.
Rankinis būdas, skirtas paeiliui perjungti
pavaras.


)
Tr u k t e lėkite svirtį aukštyn, perjunkite ją
atgal ir pasirinksite šį būdą, po to pavaras
junkite naudodamiesi jungikliais ant vairo.



Pavarų svir tis



+.
Aukštesnės pavaros perjungimo jungiklis
dešinėje vairo pusėje.


)
Paspauskite į save jungiklį ant vairo "+"
ir
įjungsite aukštesnę pavarą.

-.
Žemesnės pavaros perjungimo jungiklis
kairėje vairo pusėje.


)
Paspauskite į save jungiklį ant vairo "-"
ir
įjungsite žemesnę pavarą.


Jungikliai ant vairo


Įjungus atbulinę pavarą pasigirsta
signalizatoriaus garsas.
Jungikliais ant vairo negalima įjungti
neutraliosios padėties nei įjungti arba
išjungti atbulinės pavaros.

33Valdymas


N
"Neutral" (neutralioji padėtis)

R
"Reverse" (atbulinė pavara)

1, 2, 3, 4, 5, 6
Pavarų rodmenys naudojantis
rankiniu būdu

A
Jis pasirodo pasirinkus automatinį būdą.
Jis užgęsta perjungus į rankinį būdą.


Rodmenys prietaisų
skydelyje
Užvedimas ir pajudėjimas iš
vietos



)
Norėdami užvesti variklį įjunkite
pavarų svirtį į padėtį N
.



)
Atleiskite stovėjimo stabdį patraukdami
rankenėlę, jei automatinis režimas yra
išjungtas.

)
Palengva atleiskite stabdžių pedalą.
Prieš išlipdami iš automobilio įjunkite
pavarų svirtį į padėtį N
ir būdinai
sustabdykite sistemą "Hybrid4"
išjungdami kontaktą (lemputė READY

užges).



)
Kai prietaisų skydelio displėjuje
pasirodo pranešimas,
paspauskite stabdžių pedalą
.

)
Iki galo nuspauskite stabdžių pedalą.

)
Paleiskite sistemą "Hybrid4".


Jei sistema "Hybrid4" neveikia:


- Jei prietaisų skydelyje mirksi
lemputė N
, perjunkite pavarų svirtį
padėtį A
, po to įjunkite į padėtį N
.

- Jei rodomas pranešimas
"Nuspauskite stabdį", stipr iau
paspauskite stabdžių pedalą.




)
Pasirinkite kurį nors važiavimo būdą
(padėtį A
arba M
) arba atbulinę pavarą
(padėtį R
).

Tam, kad prireikus pagreitėti būtų
optimaliai akceleruojama, pavyzdžiui,
lenkiant kitą automobilį, stipriai
paspauskite akceleratoriaus pedalą
įveikdami didesnio pasipriešinimo ribą.


)
Užvedę automobilį pasirinkite padėtį A
ir
perjungsite į automatizuotą būdą.



Automatizuotas būdas


Ženkliukas A
pasirodys skydelio
displėjuje.

Pavarų dėžė tada veiks automatinio
prisitaikymo būdu, be vairuotojo įsikišimo. Ji
nuolat įjungs pavarą, geriausiai pritaikytą pagal
šiuos parametrus:


- vairavimo stilių,

- kelio profilį.

A
arba M1
, arba R
pasirodo prietaisų
skydelio displėjuje.
)
Jei stovėjimo stabdys atleistas, automobilis
iškart ims judėti.
Jei stovėjimo stabdys yra užspaustas
bet yra įjungtas jo automatinis režimas,
palengva spauskite akceleratorių.

Stipriai akceleruojant, kai pavaros
perjungiamos ranka, aukštesnė pavara
nepersijungs be vairuotojo veiksmo
jungikliais ant vairo.
Automobiliui važiuojant niekada
nejunkite neutraliosios padėties N
.


Jei važiuojant labai mažu greičiu
bandoma įjungti atbulinę pavarą, ji bus
įjungta tik tada, kai automobilis sustos.
Prietaisų skydelio displėjuje pasirodo
kontrolinė lemputė.
Atbulinę pavarą R
junkite, tik kai
automobilis stovi ir yra paspaustas
stabdžių pedalas. Momentinis pavarų perjungimas leidžia,
pavyzdžiui, įvykdyti lenkimo manevrą
neatsisakant automatizuoto būdo.


)
Pasinaudokite jungikliais ant vairo +
arba -
.
Pavarų dėžė įjungs norimą pavarą, jei variklio
režimas tai leis. Ženkliukas A
liks rodomas
skydelio displėjuje.


Rankinis būdas




)
Pajudėję iš vietos pasirinkite padėtį M
ir
galėsite perjungti pavaras ranka.

)
Naudokitės jungikliais ant vairo +
arba -
.

Pavarų perjungimo komandos įvykdomos tik
tada, kai variklio veikimo režimas tai leidžia.
Vidaus degimo variklis visada lieka veikiantis.
Perjungiant pavaras nėra reikalo atleisti
akceleratoriaus pedalą.
Stabdant arba lėtinant greitį pavarų dėžė
automatiškai persijungia į žemesnes pavaras,
kad leistų iš naujo įjungti tinkamą pavarą.


Rankinis pavarų perjungimas


Ženkliukas A
išnyksta, o
skydelio displėjuje pasirodo
paeiliui perjungiamų pavarų
skaitmenys nuo M1
iki M6
. Po kelių sekundžių, nesinaudojant jungikliais
prie vairo, pavarų dėžė vėl grįžta į automatinio
perjungimo padėtį.

35Valdymas

Automobilio sustabdymas
Veikimo sutrikimai


Prieš išlipdami iš automobilio
patikrinkite, ar stovėjimo stabdžio
lemputės prietaisų skydelyje ir ant
rankenėlės dega tolygiai.

Jei norite, kad automobilis laikytųsi
sustabdytas neužspaudžiant stovėjimo
stabdžio, prieš išjungdami kontaktą
įjunkite pavarų svirtį į padėtį A
arba R
.
Jei yra išsikrovęs akumuliatorius,
būtina po kuriuo nors ratu pakišti
atramą, kad automobilis neriedėtų.

Prieš išjungdami sistemą "Hybrid4" įjunkite
pavarų svirtį į padėtį N
:
Išjungiant sistemą "Hybrid4" elektrinis
stovėjimo stabdys užsispaudžia automatiškai.
Jei automatinė funkcija yra išjungta,
užspauskite stovėjimo stabdį rankiniu būdu,
kad automobilis neriedėtų.

Veikiant sistemai "Hybrid4" niekada
nepalikite automobilyje vaikų be
priežiūros.

Dėl jūsų saugumo ši funkcija įsijungs
tik tada, jei įjungdami judėjimo į priekį
ar atbulinę pavarą nuspausite stabdžių
pedalą.
Ši funkcija išsijungia, jei atidaromos
vairuotojo durys. Tam, kad ji vėl veiktų,
uždarykite duris ir paspauskite stabdžių
arba akceleratoriaus pedalą.


Autonominė trauka

Ši funkcija leidžia lanksčiau manevruoti
automobiliu važiuojant mažu greičiu (pastatant
aikštelėje, kamščiuose ir kt.).
Veikiant sistemai "Hybrid4" ir automobiliui
stovint bei esant atleistam stovėjimo stabdžiui:


)
paspauskite stabdžių pedalą,

)
įjunkite pavarų svirtį į padėtį A
, R
arba M
,

)
palengva atleiskite stabdžių pedalą.
Automobilis iškart ima judėti ir
neakceleruojamas palaipsniui pasiekia apie
10 km/h greitį.
Įjungus kontaktą mirksinti
ši lemputė, kartu įsijungęs
garsinis signalizatorius
ir pasirodęs pranešimas
prietaisų skydelio displėjuje rodo pavarų dėžės
gedimą.
Atlikite patikrinimą CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.

Naudojantis plovykla arba plovimo tuneliu


Kai kuriose plovyklose arba plovimo tuneliuose (kai automobilį traukia trasportavimo takas) reikalaujama, kad stovėjimo stabdys būtų plovimo metu
atleistas.
Kai veikia sistema "Hybrid4", dega lemputė READY
ir yra atleistas
stovėjimo stabdys:


)
Įjunkite pavarų svirtį į padėtį N
.

)
Išjunkite sistemą "Hybrid4" (mygtuku START/STOP
).
Stovėjimo stabdys automatiškai užsispaus, o kontrolinė
lemputė READY
skydelyje užges.

)
Įjunkite kontaktą (paspausdami mygtuką START/STOP
),
nespausdami stabdžių pedalo. Lemputė READY
neužsidegs.

)
Atleiskite stovėjimo stabdį rankenėle ant centrinės konsolės,
laikydami paspaudę stabdžių pedalą.

)
Išjunkite kontaktą (mygtuku START/STOP
, nespausdami
stabdžių pedalo) prieš tai patikrin
ę, ar stovėjimo stabdys tikrai
liko atleistas.



Jei dyzelinis HDi variklis yra išsijungęs į budėjimo padėtį, jis iškart
užsiveda.
Jei dyzelinis HDi variklis veikia, jis neišsijungia neribotą laiką.
Kai veikia sistema "Hybrid4", dega lemputė READY
ir yra atleistas
stovėjimo stabdys:


)
Įjunkite pavarų svirtį į padėtį N
( AUTO
).

)
Paspauskite stabdžių pedalą, po to mygtuką ECO OFF
.



Plovyklose arba plovimo tuneliuose, kuriuose reikia
išjungti dyzelinį HDi variklį
Plovyklose arba plovimo tuneliuose, kuriuose
dyzelinio HDi variklio išjungti nereikia

Jei jūsų automobilis tai leidžia, išjunkite elektrinio stovėjimo stabdžio automatinį veikimą naudodamiesi automobilio įrangos konfigūravimo meniu.

37Praktinė informacija











Padangos laikino sutaisymo komplektas


Šį komplektą sudaro kompresorius ir užkimšimo medžiagos kasetė.
Naudojantis juo galima atlikti padangos laikiną remontą
.
Ta i p jūs galėsite nuvažiuoti iki artimiausių remonto dirbtuvių.

Šis komplektas skirtas suremontuoti
pradurtą padangą daugeliu atvejų,
kai pradurta vieta yra ant padangos
važiuojamosios dalies arba ant šios
dalies kampo (peties).
Šio komplekto kompresoriumi galima
patikrinti padangos oro slėgį ir ją
pripūsti.

Norėdami sužinoti daugiau apie
padangos sutaisymo komplektą
skaitykite automobilio eksploatacijos
vadovo atitinkamą skyrių.

Visi šie įrankiai yra skirti tik jūsų
automobiliui.
Nenaudokite jų kitiems tikslams.



Komplekto vieta














Įrankių sąrašas



1.
12 V oro kompresorius.
Prie jo yra prijungtas flakonas su
užkimšimo medžiaga, skirta laikinai
sutaisyti padangą; kompresoriumi taip pat
galima pripūsti padangą.

2.
Kaištis.
Pakišamas po ratu, kad automobilis
neriedėtų.

3.
Įrankis rato varžtų gaubteliams nuimti.
Juo galima nuimti apsauginius aliuminio
ratlankių varžtų galvučių gaubtelius.

4.
Rato gaubtų nuimtuvas.
Juo galima nuimti aliuminio ratlankio
apdailos gaubtelį.

5.
Nuimama vilkimo kilpa.

Šis komplektas yra padėtas pasidėjimo dėžėje,
esančioje po bagažinės grindimis.

Automobilio transportavimas ant platformos


Niekada nevilkite automobilio, riedančio dviem arba visais ratais, nes galite pažeisti transmisiją.
Tačiau būtinu atveju, kai automobilį sunku pasiekti, jis gali būti patrauktas kelias dešimtis metrų ne
didesniu kaip 10 km/h greičiu.

Vilkimo kilpą naudokite tik tada
, kai reikia
ištraukti automobilį arba pririšti jį velkant ant
platformos.

Prieš bet kokį remontą, įjungę kontaktą, paspauskite stabdžių pedalą ir įjunkite pavarų svirtį į
padėtį N
, po to išjunkite sistemą "Hybrid4" (lemputė READY
užges).
Būtinai kvieskite profesionalus, kad automobilis būtų per vežamas ant platformos.









Sniego grandinės


Rekomendacijos


Sniego grandines uždėti leistina tik ant
priekinės ašies ratų.
Važiavimo būdo perjungimo rankenėlė turi būti
įjungta į padėtį 4WD
.

Norėdami sužinoti, kokio dydžio sniego
grandines galima uždėti ant jūsų
automobilio padangų, ir jų uždėjimo
instrukciją, skaitykite atitinkamą
automobilio eksploatacijos vadovo
skyrių.
