2016 CITROEN DS3 Navodila Za Uporabo (in Slovenian)

215
DS3_sl_Chap08_info-pratiques_ed01-2015

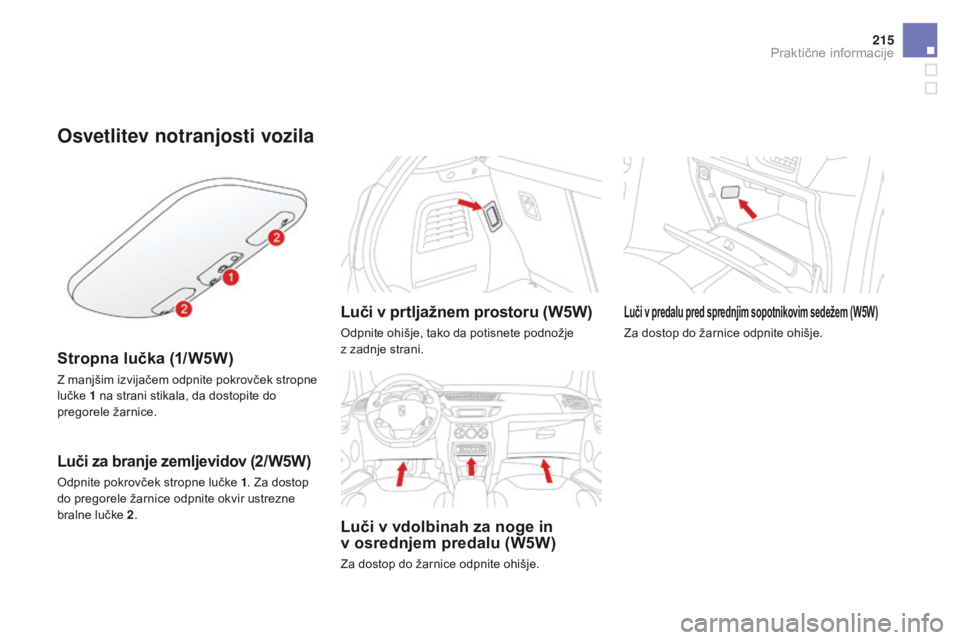

Osvetlitev notranjosti vozila
Stropna lučka (1/W5W)
Z manjšim izvijačem odpnite pokrovček stropne
lučke 1
na strani stikala, da dostopite do
pregorele žarnice.
luči za branje zemljevidov (2/W5W)
Odpnite pokrovček stropne lučke 1 . Za dostop
do pregorele žarnice odpnite okvir ustrezne
bralne lučke 2 .
luči v prtljažnem prostoru (W5W)
Odpnite ohišje, tako da potisnete podnožje
z
zadnje strani.
luči v vdolbinah za noge in
v osrednjem predalu (W5W)
Za dostop do žarnice odpnite ohišje.
luči v predalu pred sprednjim sopotnikovim sedežem (W5W)
Za dostop do žarnice odpnite ohišje.
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed01-2015

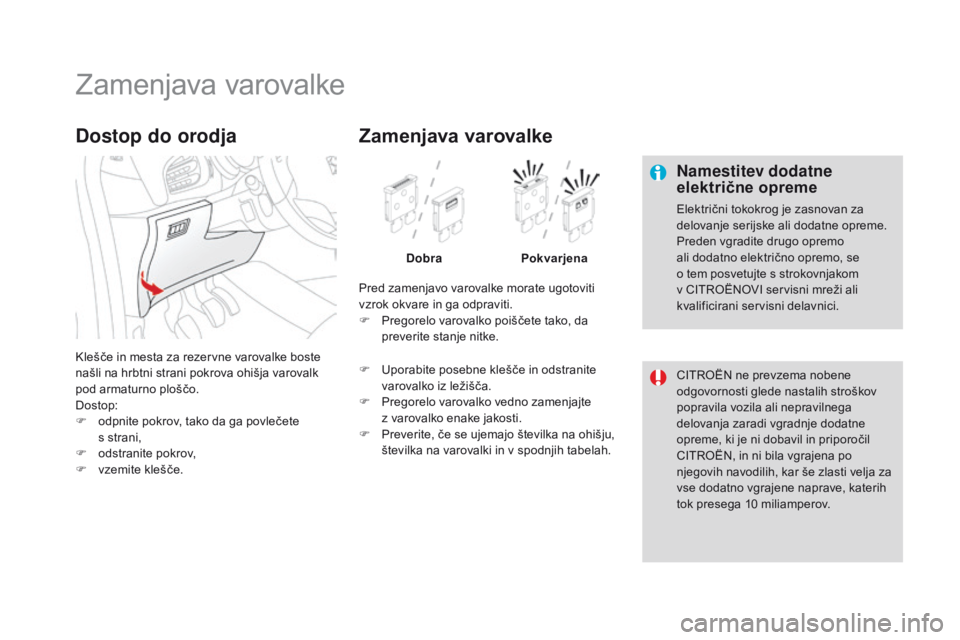

Zamenjava varovalke
Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Preden vgradite drugo opremo
ali dodatno električno opremo, se
o tem posvetujte s strokovnjakom
v CITROËNOVI servisni mreži ali
kvalificirani servisni delavnici.
CITROËN ne prevzema nobene
odgovornosti glede nastalih stroškov
popravila vozila ali nepravilnega
delovanja zaradi vgradnje dodatne
opreme, ki je ni dobavil in priporočil
CITROËN, in ni bila vgrajena po
njegovih navodilih, kar še zlasti velja za
vse dodatno vgrajene naprave, katerih
tok presega 10 miliamperov.
Klešče in mesta za rezervne varovalke boste
našli na hrbtni strani pokrova ohišja varovalk
pod armaturno ploščo.
Dostop:
F

o

dpnite pokrov, tako da ga povlečete
s

strani,
F

o

dstranite pokrov,
F

v

zemite klešče.
Dostop do orodja
Pred zamenjavo varovalke morate ugotoviti
vzrok okvare in ga odpraviti.
F
P
regorelo varovalko poiščete tako, da
preverite stanje nitke.
Zamenjava varovalke
Dobra Pokvarjena
F

U

porabite posebne klešče in odstranite
varovalko iz ležišča.
F

P

regorelo varovalko vedno zamenjajte
z

varovalko enake jakosti.
F

P

reverite, če se ujemajo številka na ohišju,
številka na varovalki in v spodnjih tabelah.

217
DS3_sl_Chap08_info-pratiques_ed01-2015

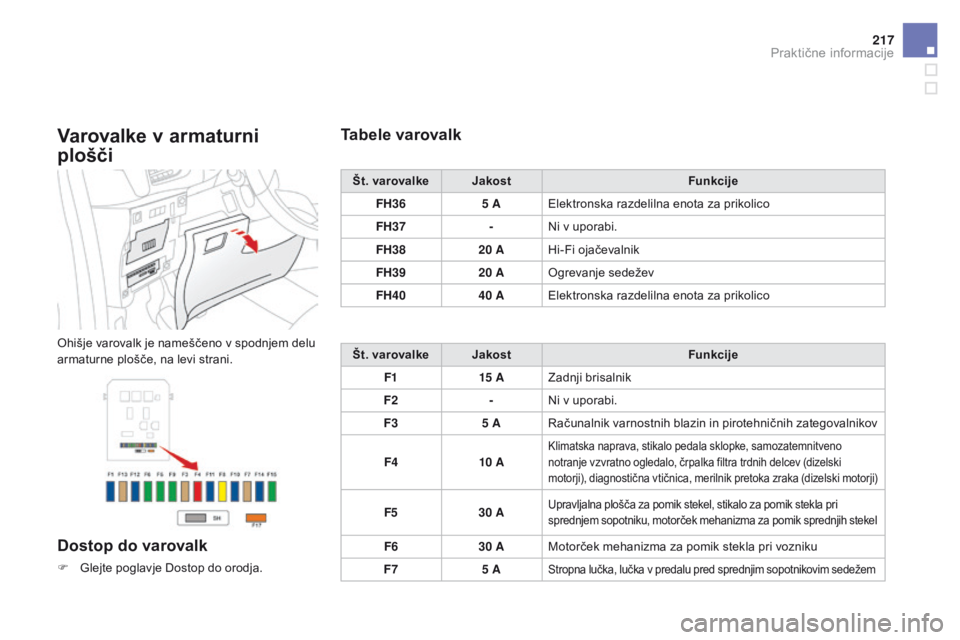

varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu
armaturne plošče, na levi strani.
Dostop do varovalk
F Glejte poglavje Dostop do orodja.
Tabele varovalk
št. varovalkejakost Funkcije
FH36 5 AElektronska razdelilna enota za prikolico
FH37 -Ni v uporabi.
FH38 20 AHi-Fi ojačevalnik
FH39 20 AOgrevanje sedežev
FH40 40 AElektronska razdelilna enota za prikolico
št

. varovalke
ja
kost Funkcije
F1 15 AZadnji brisalnik
F2 -Ni v uporabi.
F3 5 ARačunalnik varnostnih blazin in pirotehničnih zategovalnikov
F4 10 A
Klimatska naprava, stikalo pedala sklopke, samozatemnitveno
notranje vzvratno ogledalo, črpalka filtra trdnih delcev (dizelski
motorji), diagnostična vtičnica, merilnik pretoka zraka (dizelski motorji)
F530 AUpravljalna plošča za pomik stekel, stikalo za pomik stekla pri
sprednjem sopotniku, motorček mehanizma za pomik sprednjih stekel
F6 30 AMotorček mehanizma za pomik stekla pri vozniku
F7 5 A
Stropna lučka, lučka v predalu pred sprednjim sopotnikovim sedežem
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed01-2015
št. varovalkejakost Funkcije
F8 20 AVečfunkcijski zaslon, avtoradio, radionavigacijski sistem,
računalnik alarmne naprave, sirena alarmne naprave
F9 30 A
12-voltna vtičnica, napajanje nosilca prenosne navigacijske naprave
F10 15 AObvolanske ročice
F11 15 AProtivlomna in kontaktna ključavnica, diagnostična vtičnica,
računalnik samodejnega menjalnika
F12 15 A
Zaznavalo za dež in svetlobo, elektronska razdelilna enota za prikolico
F13 5 AGlavno zavorno stikalo, računalnik varovalk v motornem prostoru
F14 15 ARačunalnik sistema za pomoč pri parkiranju, računalnik
varnostnih blazin, instrumentna plošča, samodejna
klimatska naprava, enota USB Box, Hi-Fi ojačevalnik
F15 30 AZaklepanje
F16 -Ni v uporabi.
F17 40 AOgrevanje zadnjega stekla in zunanjih vzvratnih ogledal
SH -Shunt PARC

219
DS3_sl_Chap08_info-pratiques_ed01-2015

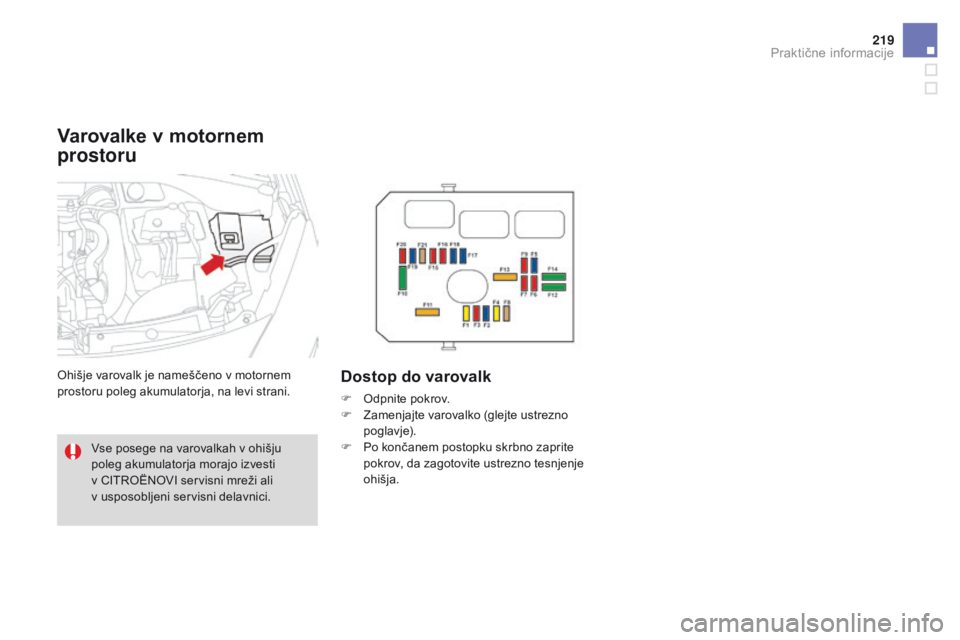

varovalke v motornem
prostoru
Ohišje varovalk je nameščeno v motornem
prostoru poleg akumulatorja, na levi strani.Dostop do varovalk
F Odpnite pokrov.
F Z amenjajte varovalko (glejte ustrezno
p o g l av j e).
F

P
o končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja.
Vse posege na varovalkah v ohišju
poleg akumulatorja morajo izvesti
v CITROËNOVI servisni mreži ali
v

usposobljeni servisni delavnici.
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed01-2015

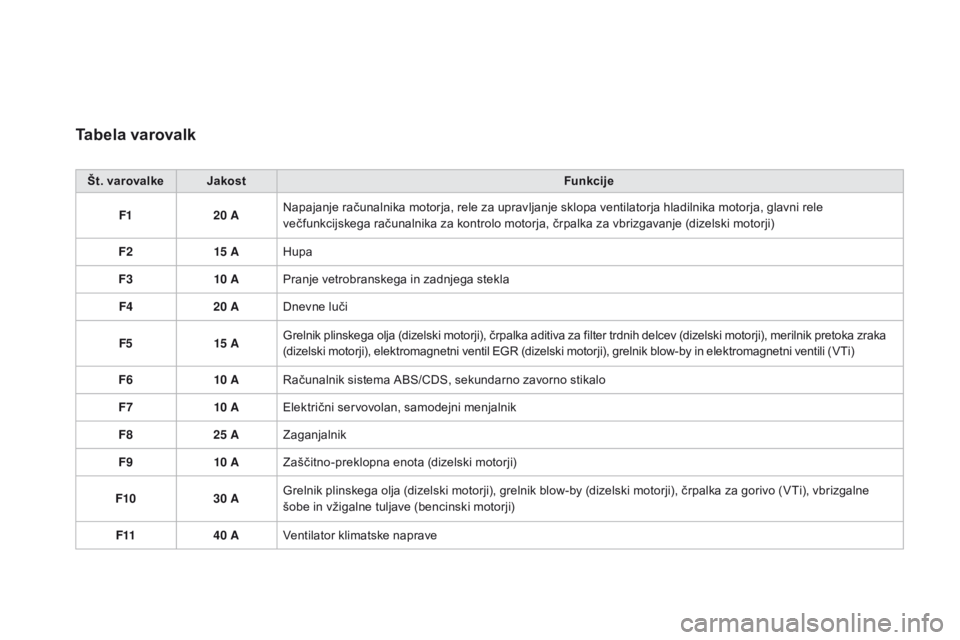

Tabela varovalk
št. varovalkejakost Funkcije
F1 20 ANapajanje računalnika motorja, rele za upravljanje sklopa ventilatorja hladilnika motorja, glavni rele
večfunkcijskega računalnika za kontrolo motorja, črpalka za vbrizgavanje (dizelski motorji)
F2 15 AHupa
F3 10 APranje vetrobranskega in zadnjega stekla
F4 20 ADnevne luči
F5 15 AGrelnik plinskega olja (dizelski motorji), črpalka aditiva za filter trdnih delcev (dizelski motorji), merilnik pretoka zraka
(dizelski motorji), elektromagnetni ventil EGR (dizelski motorji), grelnik blow-by in elektromagnetni ventili (VTi)
F6 10 ARačunalnik sistema ABS/CDS, sekundarno zavorno stikalo
F7 10 AElektrični servovolan, samodejni menjalnik
F8 25 AZaganjalnik
F9 10 AZaščitno-preklopna enota (dizelski motorji)
F10 30 AGrelnik plinskega olja (dizelski motorji), grelnik blow-by (dizelski motorji), črpalka za gorivo (VTi), vbrizgalne
šobe in vžigalne tuljave (bencinski motorji)
F11 40 AVentilator klimatske naprave

221
DS3_sl_Chap08_info-pratiques_ed01-2015

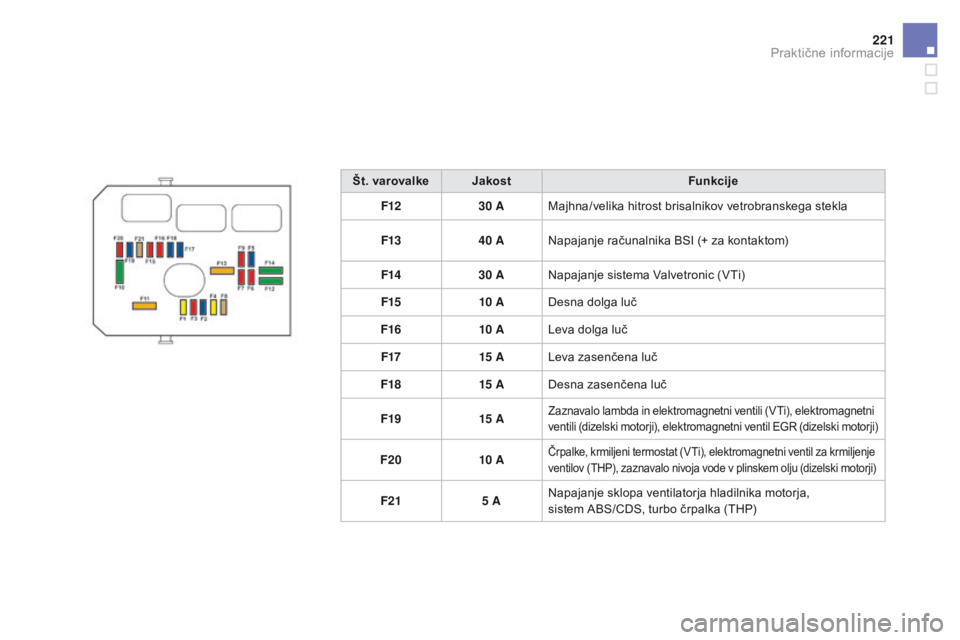

št. varovalkejakost Funkcije
F12 30 AMajhna/velika hitrost brisalnikov vetrobranskega stekla
F13 40 ANapajanje računalnika BSI (+ za kontaktom)
F14 30 ANapajanje sistema Valvetronic (VTi)
F15 10 ADesna dolga luč
F16 10 ALeva dolga luč
F17 15 ALeva zasenčena luč
F18 15 ADesna zasenčena luč
F19 15 A
Zaznavalo lambda in elektromagnetni ventili (VTi), elektromagnetni
ventili (dizelski motorji), elektromagnetni ventil EGR (dizelski motorji)
F20 10 AČrpalke, krmiljeni termostat (VTi), elektromagnetni ventil za krmiljenje
ventilov (THP), zaznavalo nivoja vode v plinskem olju (dizelski motorji)
F21 5 ANapajanje sklopa ventilatorja hladilnika motorja,
sistem
ABS/CDS, turbo črpalka (THP)
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed01-2015

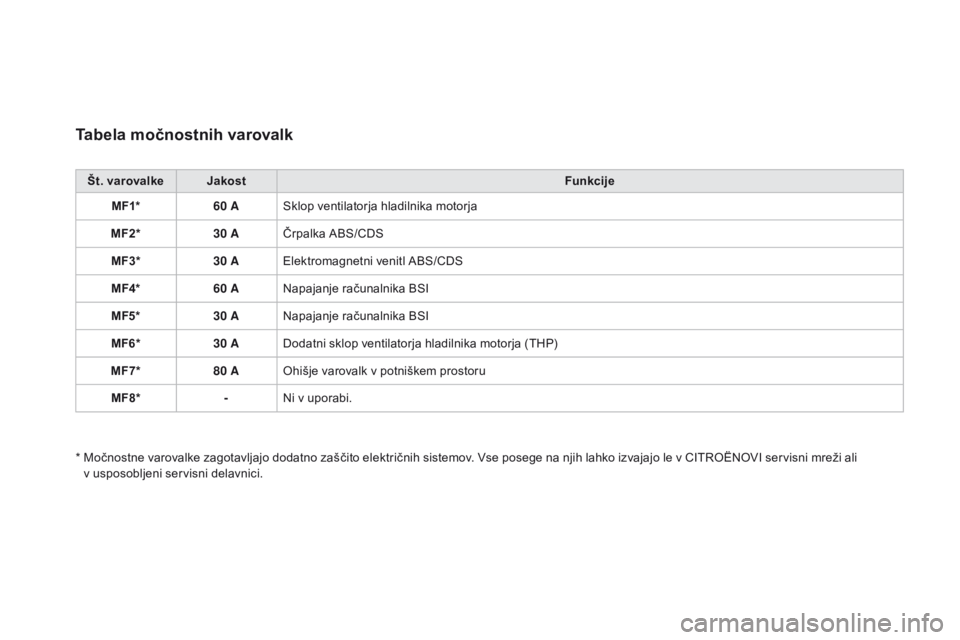

Tabela močnostnih varovalk
št. varovalkejakost Funkcije
MF1* 60 ASklop ventilatorja hladilnika motorja
MF2* 30 AČrpalka ABS/CDS
MF3* 30 AElektromagnetni venitl ABS/CDS
MF4* 60 ANapajanje računalnika BSI
MF5* 30 ANapajanje računalnika BSI
MF6* 30 ADodatni sklop ventilatorja hladilnika motorja (THP)
MF7* 80 AOhišje varovalk v potniškem prostoru
MF8* -Ni v uporabi.
*

M
očnostne varovalke zagotavljajo dodatno zaščito električnih sistemov. Vse posege na njih lahko izvajajo le v CITROËNOVI servisni mreži ali
v
usposobljeni servisni delavnici.
