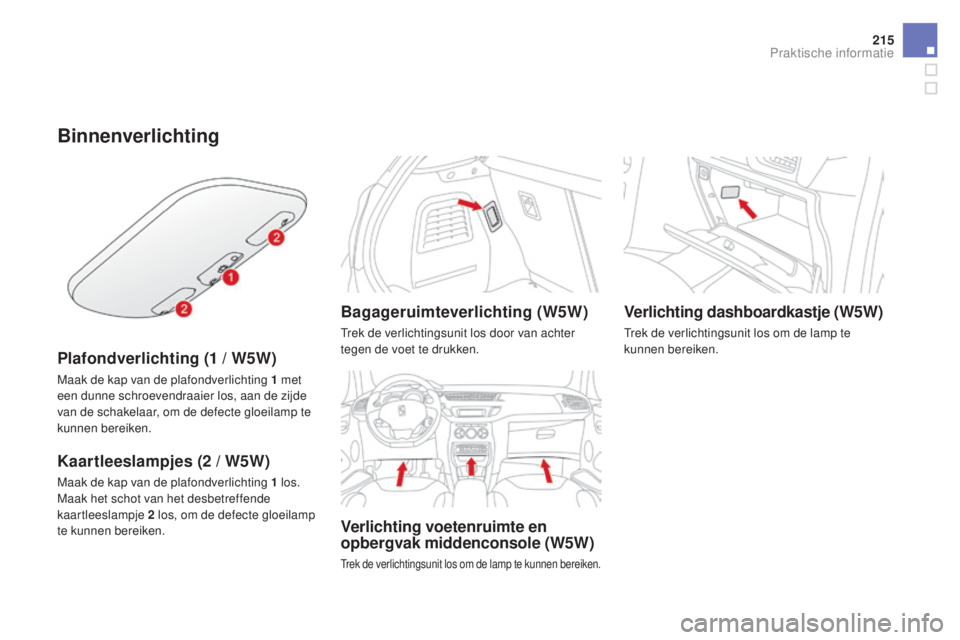

Binnenverlichting
Plafondverlichting (1 / W5W)
Maak de kap van de plafondverlichting 1 met
e en dunne schroevendraaier los, aan de zijde
van de schakelaar, om de defecte gloeilamp te
kunnen bereiken.
Kaartleeslampjes (2 / W5W)
Maak de kap van de plafondverlichting 1 los.
M aak het schot van het desbetreffende
kaartleeslampje 2
los, om de defecte gloeilamp
te kunnen bereiken.
Bagageruimteverlichting (W5W)
Trek de verlichtingsunit los door van achter
tegen de voet te drukken.
Verlichting voetenruimte en
opbergvak middenconsole (W5W)
Trek de verlichtingsunit los om de lamp te kunnen bereiken.
Verlichting dashboardkastje (W5W)
Trek de verlichtingsunit los om de lamp te
kunnen bereiken.
Praktische informatie

DS3_nl_Chap08_info-pratiques_ed01-2015

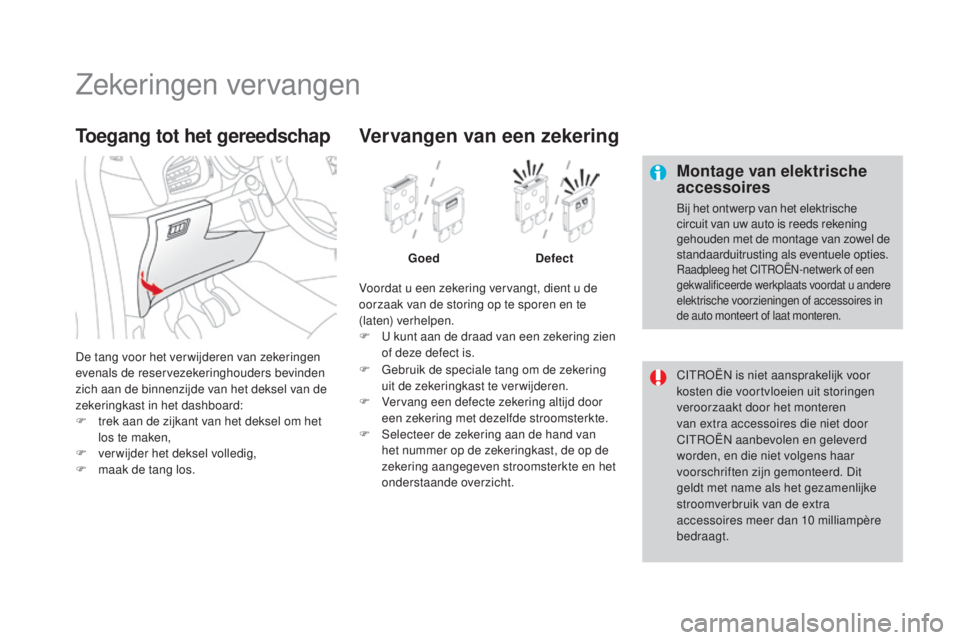

Zekeringen vervangen
Montage van elektrische
accessoires
Bij het ontwerp van het elektrische
circuit van uw auto is reeds rekening
gehouden met de montage van zowel de
standaarduitrusting als eventuele opties.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats voordat u andere
elektrische voorzieningen of accessoires in
de auto monteert of laat monteren.
CITROËN is niet aansprakelijk voor
kosten die voortvloeien uit storingen
veroorzaakt door het monteren
van extra accessoires die niet door
CITROËN aanbevolen en geleverd
worden, en die niet volgens haar
voorschriften zijn gemonteerd. Dit
geldt met name als het gezamenlijke
stroomverbruik van de extra
accessoires meer dan 10 milliampère
bedraagt.
De tang voor het verwijderen van zekeringen
evenals de reservezekeringhouders bevinden
zich aan de binnenzijde van het deksel van de
zekeringkast in het dashboard:
F

t

rek aan de zijkant van het deksel om het
los te maken,
F

v

erwijder het deksel volledig,
F

m

aak de tang los.
Toegang tot het gereedschap
Voordat u een zekering vervangt, dient u de
oorzaak van de storing op te sporen en te
(laten) verhelpen.
F
U k
unt aan de draad van een zekering zien
of deze defect is.
Vervangen van een zekering
Goed Defect
F

G

ebruik de speciale tang om de zekering
uit de zekeringkast te verwijderen.
F

V

ervang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte.
F

S

electeer de zekering aan de hand van
het nummer op de zekeringkast, de op de
zekering aangegeven stroomsterkte en het
onderstaande overzicht.

217
DS3_nl_Chap08_info-pratiques_ed01-2015
Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde
van het dashboard (linkerzijde).
Toegang tot de zekeringen
F Zie de paragraaf "Toegang tot het gereedschap".
Overzicht zekeringen
Zekering Ampère Functies
FH36 5 ATrekhaakmodule.
FH37 -Niet gebruikt.
FH38 20 AHifi-versterker.
FH39 20 AStoelverwarming.
FH40 40 ATrekhaakmodule.
Zekering Ampère Functies
F1 15 ARuitenwisser achter.
F2 -Niet gebruikt.
F3 5 A
Elektronische eenheid airbags en pyrotechnische gordelspanners.
F410 AAirconditioning, koppelingscontact, elektrochromatische
spiegel, roetfilterpomp (diesel), diagnose-aansluiting,
luchtdebietmeter (diesel).
F5 30 ARuitbedieningspaneel, ruitbediening passagier, motor
ruitbediening voor.
F6 30 AMotor bediening ruit bestuurdersportier.
F7 5 APlafonnier, verlichting dashboardkastje.
Praktische informatie

DS3_nl_Chap08_info-pratiques_ed01-2015
Zekering AmpèreFuncties
F8 20 AMultifunctioneel display, autoradio, autoradio/
navigatiesysteem, alarmcomputer, sirene inbraakalarm.
F9 30 A12V-aansluiting, voeding steun portable navigatiesysteem.
F10 15 AStuurkolomschakelaars.
F11 15 AContactslot, diagnose-aansluiting, elektronische eenheid
automatische transmissie.
F12 15 ARegen-/lichtsensor, trekhaakmodule.
F13 5 AHoofdremlichtschakelaar, servicecentrale motor.
F14 15 AElektronische eenheid parkeerhulp, Elektronische eenheid
airbags, instrumentenpaneel, automatische airconditioning,
USB Box, hifi-versterker.
F15 30 AVergrendeling.
F16 -Niet gebruikt.
F17 40 AAchterruit- en buitenspiegelverwarming.
SH -Shunt tijdens opslag.

219
DS3_nl_Chap08_info-pratiques_ed01-2015

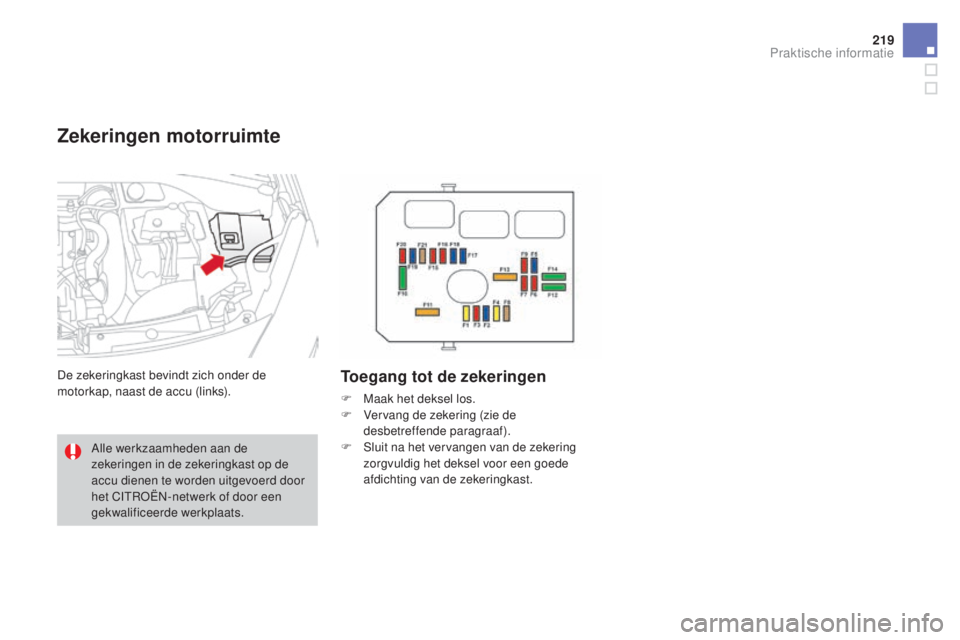

Zekeringen motorruimte
De zekeringkast bevindt zich onder de
motorkap, naast de accu (links).Toegang tot de zekeringen
F Maak het deksel los.
F V ervang de zekering (zie de
desbetreffende paragraaf).
F

S
luit na het vervangen van de zekering
zorgvuldig het deksel voor een goede
afdichting van de zekeringkast.
Alle werkzaamheden aan de
zekeringen in de zekeringkast op de
accu dienen te worden uitgevoerd door
het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Praktische informatie

DS3_nl_Chap08_info-pratiques_ed01-2015

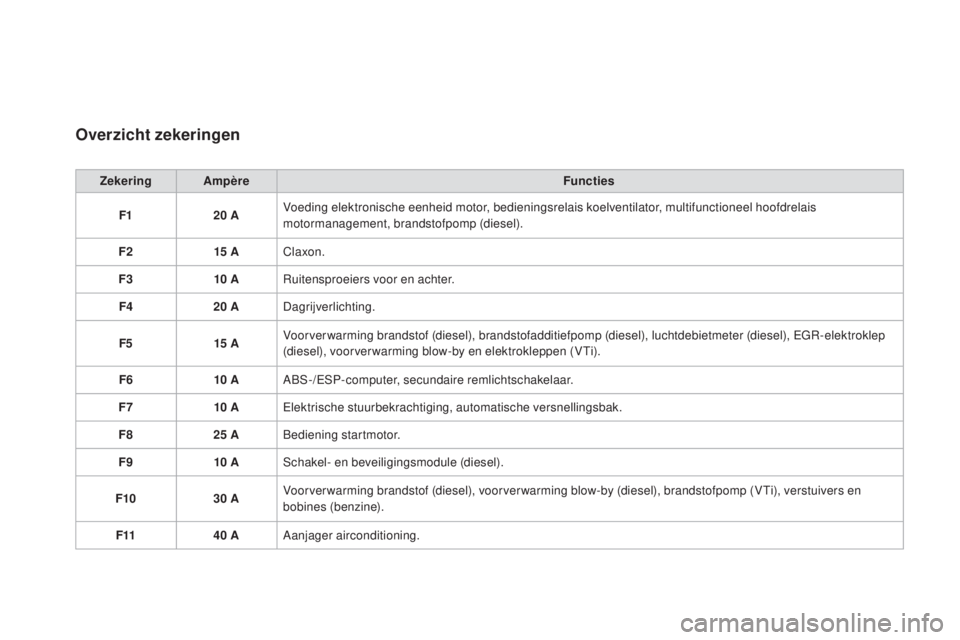

Overzicht zekeringen
Zekering AmpèreFuncties
F1 20 AVoeding elektronische eenheid motor, bedieningsrelais koelventilator, multifunctioneel hoofdrelais
motormanagement, brandstofpomp (diesel).
F2 15 AClaxon.
F3 10 ARuitensproeiers voor en achter.
F4 20 ADagrijverlichting.
F5 15 AVoorverwarming brandstof (diesel), brandstofadditiefpomp (diesel), luchtdebietmeter (diesel), EGR-elektroklep
(diesel), voorverwarming blow-by en elektrokleppen (VTi).
F6 10 AABS-/ESP-computer, secundaire remlichtschakelaar.
F7 10 AElektrische stuurbekrachtiging, automatische versnellingsbak.
F8 25 ABediening startmotor.
F9 10 ASchakel- en beveiligingsmodule (diesel).
F10 30 AVoorverwarming brandstof (diesel), voorverwarming blow-by (diesel), brandstofpomp (VTi), verstuivers en
bobines (benzine).
F11 40 AAanjager airconditioning.

221
DS3_nl_Chap08_info-pratiques_ed01-2015
Zekering AmpèreFuncties
F12 30 ALage/hoge snelheid ruitenwissers vóór.
F13 40 AVoeding BSI
(+ na contact).
F14 30 AVoeding Valvetronic (VTi)
F15 10 AGrootlicht rechts.
F16 10 AGrootlicht links.
F17 15 ADimlicht links.
F18 15 ADimlicht rechts.
F19 15 ALambdasondes en elektrokleppen (VTi), elektrokleppen
(diesel), EGR-elektroklep (diesel).
F20 10 APompen, gestuurde thermostaat (VTi), elektroklep
nokkenas (THP), sensor water in brandstof (diesel).
F21 5 AVoeding bediening koelventilator, ABS / ESP,
turbopomp (THP).
Praktische informatie

DS3_nl_Chap08_info-pratiques_ed01-2015
Overzicht hoofdzekeringen
Zekering AmpèreFuncties
MF1* 60 AKoelventilator.
MF2* 30 AABS-/ESP-pomp.
MF3* 30 AABS-/ESP-elektrokleppen.
MF4* 60 AVoeding BSI.
MF5* 60 AVoeding BSI.
MF6* 30 AExtra koelventilator (THP).
MF7* 80 AZekeringkast interieur.
MF8* -Niet gebruikt.
*

D

e hoofdzekeringen zorgen voor een extra beveiliging van de elektrische installatie. Werkzaamheden aan de hoofdzekeringen dienen door het
CITROËN-netwerk of door een gekwalificeerde werkplaats uitgevoerd te worden.
