2016 CITROEN C4CACTUS Notices Demploi (in French)

207
Fusibles dans le compartiment moteur
Accès aux fusibles
F Déclippez le couvercle.
F R emplacez le fusible (voir paragraphe
correspondant).
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles. Fusible
N° Intensité
(A) Fonctions
F1 40Air conditionné.
F2 30 / 40Stop & Start.
F3 30Boîtier fusibles habitacle.
F4 70Boîtier fusibles habitacle.
F5 70Boîtier de servitude intelligent (BSI).
F6 60Groupe moto-ventilateur.
F7 80Boîtier de servitude intelligent (BSI).
F8 15Contrôle moteur, pompe à essence.
F9 15Contrôle moteur.
F10 15Contrôle moteur.
F11 20Contrôle moteur.
F12 5Groupe moto-ventilateur.
F13 5Boîtier de servitude intelligent (BSI).
F14 5Boîtier charge batterie (moteur non Stop & Start).
F15 5Stop & Start.
F17 5Boîtier de servitude intelligent (BSI).
F18 10Feu de route droit.
La boîte à fusibles est placée dans le
compartiment moteur, près de la batterie.
8
En cas de panne

208

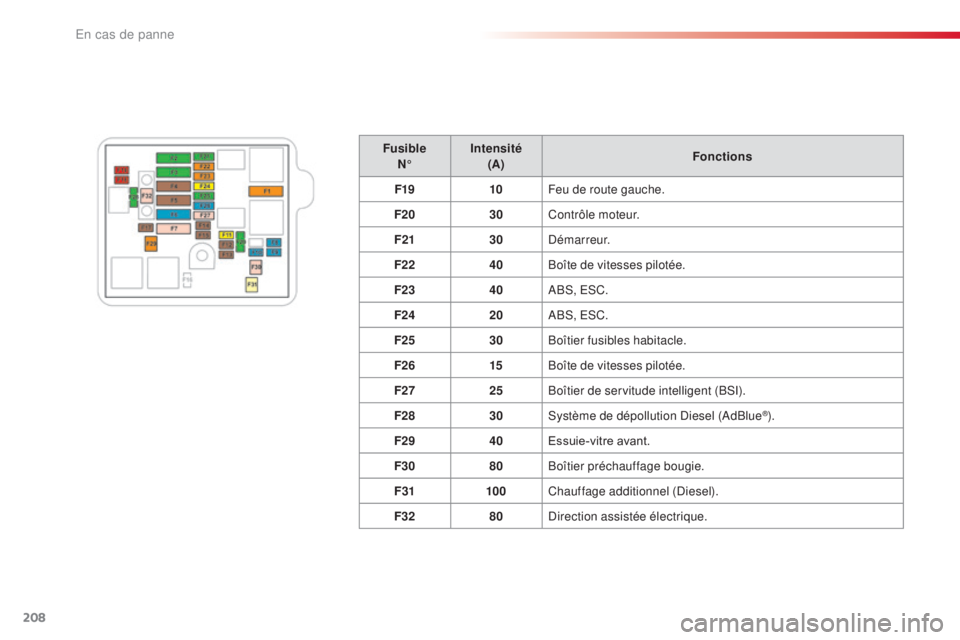

FusibleN° Intensité
(A) Fonctions
F19 10Feu de route gauche.
F20 30Contrôle moteur.
F21 30Démarreur.
F22 40Boîte de vitesses pilotée.
F23 40ABS, ESC.
F24 20ABS, ESC.
F25 30Boîtier fusibles habitacle.
F26 15Boîte de vitesses pilotée.
F27 25Boîtier de servitude intelligent (BSI).
F28 30Système de dépollution Diesel (AdBlue
®).
F29 40Essuie-vitre avant.
F30 80Boîtier préchauffage bougie.
F31 100Chauffage additionnel (Diesel).
F32 80Direction assistée électrique.
En cas de panne

209
Batterie 12 V
La batterie est située sous le capot moteur.
Pour accéder à la borne (+) :
F

d
éverrouillez le capot en actionnant la
commande intérieure, puis la commande
extérieure,
F

s
oulevez le capot, puis fixez-le avec sa
béquille,
F

s
oulevez le cache plastique pour accéder à
la borne (+).
Accès à la batterie
Mode opératoire pour démarrer le moteur à partir d'une autre batterie ou pour recharger votre batterie déchargée.
La présence de cette étiquette,
notamment avec le Stop & Start,
indique l'utilisation d'une batterie
au plomb 12 V de technologie et de
caractéristiques spécifiques, qui
nécessite, en cas de débranchement
ou de remplacement, l'intervention
exclusive du réseau CITROËN ou d'un
atelier qualifié.
Après le remontage de la batterie, le
Stop & Start ne sera actif qu'après une
immobilisation continue du véhicule,
dont la durée dépend des conditions
climatiques et de l'état de charge de la
batterie ( jusqu'à environ 8 heures).
Avant toute intervention
Immobilisez le véhicule, serrez le frein
de stationnement, mettez la boîte de
vitesses au point mort, puis coupez le
contact.
Vérifiez que tous les équipements
électriques sont éteints.
Ne forcez pas en appuyant sur
la palette, car si le collier est mal
positionné, le verrouillage est
alors impossible
; recommencez la
procédure.
Débranchement de la borne (+)
F Relevez la palette D au maximum pour déverrouiller le collier E .
Rebranchement de la borne (+)
F Positionnez le collier E ouvert du câble sur
la borne (+) de la batterie.
F

A
ppuyez verticalement sur le collier E pour
bien le positionner contre la batterie.
F

V
errouillez le collier en écartant l'ergot
de positionnement puis en rabaissant la
palette D .
8
En cas de panne

210
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l’aide
d’une batterie de secours (externe ou d’un
autre véhicule) et de câbles de secours.
Démarrer à partir d'une autre batterie
F Actionnez le démarreur du véhicule en panne et laissez tourner le moteur.
Si le moteur ne démarre pas immédiatement,
coupez le contact et attendez quelques instants
avant d’effectuer une nouvelle tentative.
F

R

etirez le cache plastique de la borne (+),
si votre véhicule en est équipé.
F

C

onnectez le câble rouge à la borne (+) de
la batterie en panne A , puis à la borne (+)
de la batterie de secours B .
F

C

onnectez une extrémité du câble vert
ou noir à la borne (-) de la batterie de
secours


B (ou au point de masse du
véhicule dépanneur).
F

C

onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne (ou sur le support moteur).
F

D

émarrez le moteur du véhicule dépanneur
et laissez-le tourner pendant quelques
minutes. Vérifiez au préalable que la batterie de
secours a une tension nominale de 12

V
et une capacité au minimum égale à
celle de la batterie déchargée.
Ne démarrez pas le moteur en
branchant un chargeur de batterie.
Ne débranchez pas la borne (+) quand
le moteur tourne.
Avant débranchement
Avant de procéder au débranchement de la
batterie, vous devez attendre 2 minutes après
la coupure du contact.
Fermez les vitres et les portes avant de
débrancher la batterie.
Après rebranchement
Après tout rebranchement de la batterie,
mettez le contact et attendez 1 minute avant
de démarrer, afin de permettre l'initialisation
des systèmes électroniques. Toutefois, si après
cette manipulation de légères perturbations
subsistent, consultez le réseau CITROËN ou
un atelier qualifié.
En vous reportant à la rubrique
correspondante, vous devez réinitialiser vous-
même (suivant version)
:
-

l
a clé à télécommande,
-
...
F


A

ttendez le retour au ralenti, puis
débranchez les câbles de secours dans
l’ordre inverse.
F

R

emettez en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
En cas de panne

211
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb. Elles doivent
être éliminées selon les prescriptions
légales et ne doivent en aucun cas être
jetées avec les ordures ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.Avant de manipuler la batterie,
protégez-vous les yeux et le visage.
Toute opération sur la batterie doit
être effectuée dans un milieu aéré et
loin de flammes libres ou de sources
d'étincelles, afin d'éviter tout risque
d'explosion et d'incendie.
N'essayez pas de recharger une
batterie gelée
; il faut d'abord la dégeler
afin d'éviter les risques d'explosion.
Si celle-ci a gelé, faites contrôler la
batterie avant la recharge par le réseau
CITROËN ou par un atelier qualifié qui
vérifiera que les composants internes
n'ont pas été endommagés et que le
conteneur ne s'est pas fissuré, ce qui
impliquerait un risque de fuite d'acide
toxique et corrosif.
N'inversez pas les polarités et utilisez
uniquement un chargeur 12 V.
Ne débranchez pas les cosses quand le
moteur tourne.
Ne rechargez pas les batteries sans
avoir débranché les cosses.
Lavez-vous les mains en fin d'opération.
Il est conseillé, lors d'un arrêt prolongé
de plus d'un mois, de débrancher la
batterie.
Si vous avez une boîte de vitesses
pilotée, ne poussez pas le véhicule pour
démarrer le moteur.Recharger la batterie avec
un chargeur de batterie
F Débranchez la batterie du véhicule.
F R espectez les instructions d'utilisation
données par le fabricant du chargeur.
F

R
ebranchez la batterie en commençant par
la borne (-).
F

V
érifiez la propreté des bornes et des
cosses. Si elles sont couvertes de sulfate
(dépôt blanchâtre ou verdâtre), démontez-
les et nettoyez-les. Avec le Stop & Start, la recharge
de la batterie ne nécessite pas de
débranchement.
8
En cas de panne

212
Remorquage
Consignes générales
Respectez la législation en vigueur dans votre pays.
Vérifiez que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du véhicule remorqué et être muni d'un permis de
conduire valide.
Lors d'un remorquage avec les quatre roues au sol, utilisez toujours une barre de
remorquage homologuée

; les cordes et les sangles sont interdites.
Le véhicule remorqueur doit démarrer progressivement.
Lors d'un remorquage moteur arrêté, il n'y a plus d'assistance de freinage et de direction.
Dans les cas suivants, faites impérativement appel à un professionnel pour le remorquage
:
-

v
éhicule en panne sur autoroute ou sur voie rapide,
-

v
éhicule à quatre roues motrices,
-

i
mpossibilité de mettre la boîte de vitesses au point mort, de débloquer la direction, de
desserrer le frein de stationnement,
-

r
emorquage avec deux roues au sol seulement,
-

a
bsence de barre de remorquage homologuée...
Mode opératoire pour faire remorquer son véhicule ou remorquer un autre véhicule avec un dispositif mécanique amovible.
L'
anneau de remorquage est installé dans le
coffre sous le plancher ou peut se situer, selon
version, sous le siège passager avant.
En cas de panne

213
Remorquage d'un autre
véhicule
F Dans le pare-chocs arrière, appuyez sur la partie basse du cache pour le déclipper.
F

V
issez l'anneau de remorquage jusqu'en
butée.
F

I
nstallez la barre de remorquage.
F

A
llumez le signal de détresse sur les deux
véhicules.
F

D
émarrez doucement et roulez lentement
sur une courte distance.
F
D
ans le pare-chocs avant, appuyez sur la
partie basse du cache pour le déclipper.
F

V

issez l'anneau de remorquage jusqu'en
butée.
F

I

nstallez la barre de remorquage.
F

M

ettez le levier de vitesses au point mort
(commande N pour la boîte de vitesses
pilotée).
Remorquage de son
véhicule
Le non-respect de cette consigne peut
conduire à la détérioration de certains
organes (freinage, transmission, ...) et
à l'absence d'assistance de freinage au
redémarrage du moteur. F

D
ébloquez la direction en tournant la clé de
contact d'un cran et desserrez le frein de
stationnement.
F
A
llumez le signal de détresse sur les deux
véhicules.
F
D
émarrez doucement et roulez lentement
sur une courte distance.
8
En cas de panne

214

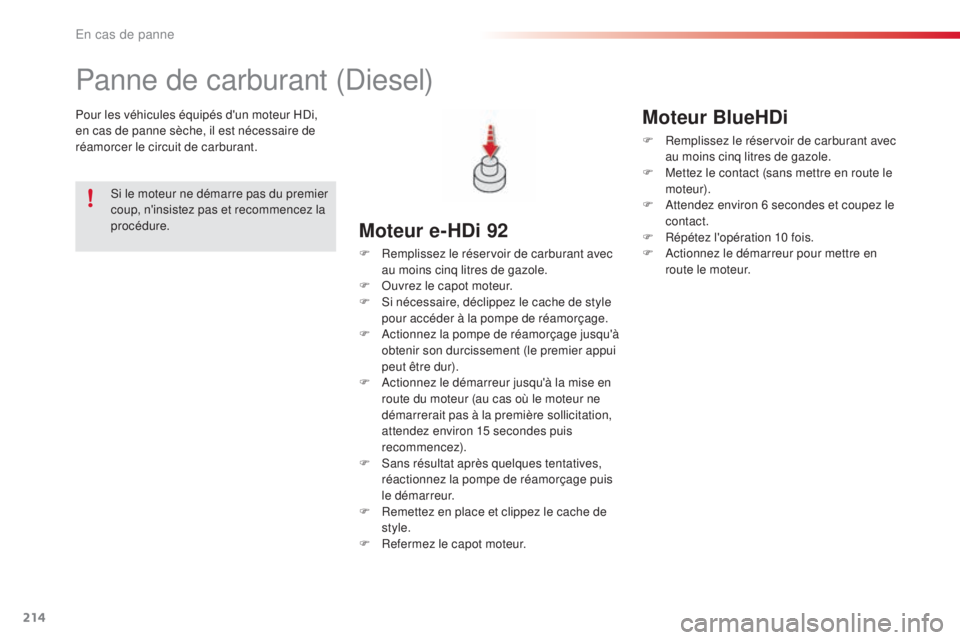

Panne de carburant (Diesel)
Pour les véhicules équipés d'un moteur HDi,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.
Moteur e-HDi 92
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
F

A
ctionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).
F

A
ctionnez le démarreur jusqu'à la mise en
route du moteur (au cas où le moteur ne
démarrerait pas à la première sollicitation,
attendez environ 15 secondes puis
recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage puis
le démarreur.
F

R
emettez en place et clippez le cache de
style.
F

R
efermez le capot moteur.
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure.
Moteur BlueHDi
F Remplissez le réservoir de carburant avec
au moins cinq litres de gazole.
F

M
ettez le contact (sans mettre en route le
moteur).
F

A
ttendez environ 6 secondes et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour mettre en
route le moteur.
En cas de panne
