2016 CITROEN C4CACTUS Notices Demploi (in French)

191
F Positionnez la semelle du cric 2 au sol et assurez-vous que celle-ci est à l'aplomb de
l'emplacement avant A ou arrière B prévu
sur le soubassement, le plus proche de la
roue à changer. F
D éployez le cric 2 jusqu'à ce que sa tête vienne en contact de l'emplacement A ou B utilisé ; la
zone d'appui A ou B du véhicule doit bien s'insérer dans la partie centrale de la tête du cric.
F

L
evez le véhicule, jusqu'à laisser un espace suffisant entre la roue et le sol, pour mettre
facilement ensuite la roue de secours (non crevée).
Veillez à ce que le cric soit bien stable. Si le sol est glissant ou meuble, le cric risque de
déraper ou de s'affaisser - Risque de blessure !
Veillez à positionner le cric uniquement aux emplacements A ou B sous le véhicule, en
vous assurant que la zone d'appui du véhicule est bien centrée sur la tête du cric. Sinon, le
véhicule risque d'être endommagé et / ou le cric de s'affaisser - Risque de blessure !
8
En cas de panne

192
Montage de la roue
Fixation de la roue
de secours
Si votre véhicule est équipé de roues
aluminium, il est normal de constater,
lors du serrage des vis au remontage,
que les rondelles ne viennent pas en
contact avec la roue de secours. Le
maintien de la roue se fait par l'appui
conique de chaque vis.
Après un changement
de roue
Faites rapidement contrôler le serrage
des vis et la pression de la roue de
secours par le réseau CITROËN ou par
un atelier qualifié.
Faites réparer la roue crevée et
replacez-la aussitôt sur le véhicule.
F

R

etirez les vis et conservez-les dans un
endroit propre.
F

D

égagez la roue.
En cas de panne

193
Liste des opérations
F Mettez en place la roue sur le moyeu.
F V issez les vis à la main jusqu'en butée.
F

E
ffectuez un pré-serrage des vis
uniquement avec la clé démonte-roue 1 .F
R edescendez le véhicule à fond.
F R epliez le cric 2 et dégagez-le.F
B loquez les vis uniquement avec la clé
démonte-roue 1.
F

R
emontez le (ou les) cache-vis (selon
ve r s i o n).
8
En cas de panne

194

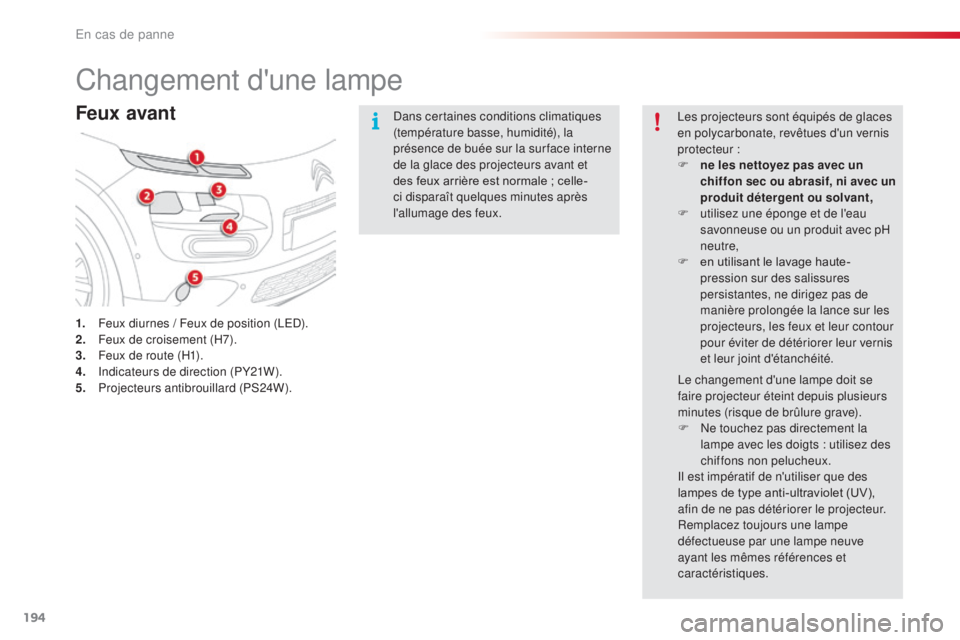

Changement d'une lampe
Feux avant
1. Feux diurnes / Feux de position (LED).
2. Feux de croisement (H7).
3.
F

eux de route (H1).
4.
I

ndicateurs de direction (PY21W).
5.
P

rojecteurs antibrouillard (PS24W). Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la sur face interne
de la glace des projecteurs avant et
des feux arrière est normale
; celle-
ci disparaît quelques minutes après
l'allumage des feux. Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur

:
F
n
e les nettoyez pas avec un
chiffon sec ou abrasif, ni avec un
produit détergent ou solvant,
F
u
tilisez une éponge et de l'eau
savonneuse ou un produit avec pH
neutre,
F
e
n utilisant le lavage haute-
pression sur des salissures
persistantes, ne dirigez pas de
manière prolongée la lance sur les
projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis
et leur joint d'étanchéité.
Le changement d'une lampe doit se
faire projecteur éteint depuis plusieurs
minutes (risque de brûlure grave).
F

N
e touchez pas directement la
lampe avec les doigts
: utilisez des
chiffons non pelucheux.
Il est impératif de n'utiliser que des
lampes de type anti-ultraviolet (UV),
afin de ne pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve
ayant les mêmes références et
caractéristiques.
En cas de panne

195

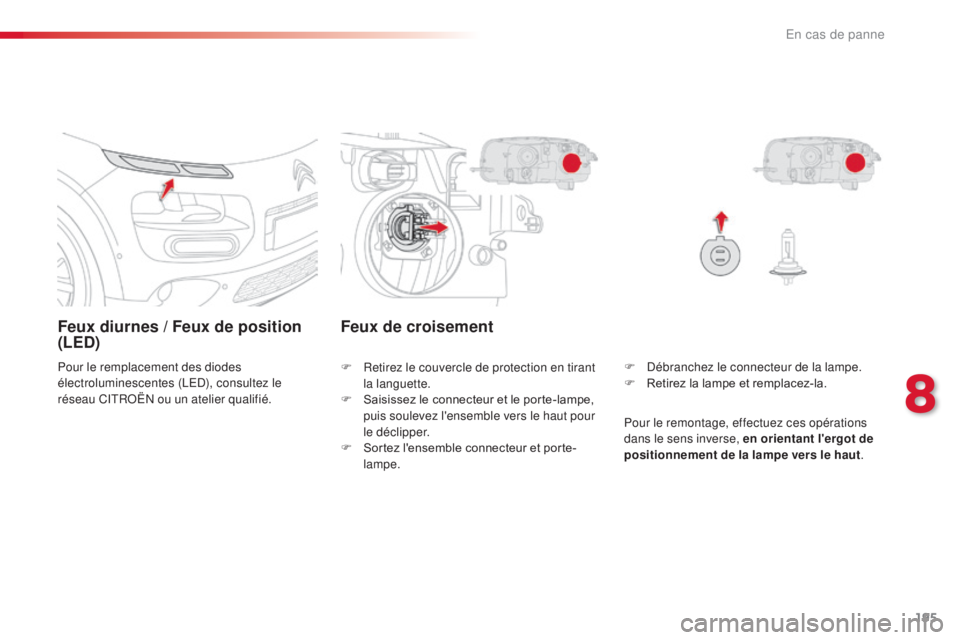

Feux diurnes / Feux de position
(LED)
Pour le remplacement des diodes
électroluminescentes (LED), consultez le
réseau CITROËN ou un atelier qualifié.F
D ébranchez le connecteur de la lampe.
F

R
etirez la lampe et remplacez-la.
Feux de croisement
F Retirez le couvercle de protection en tirant la languette.
F

S
aisissez le connecteur et le porte-lampe,
puis soulevez l'ensemble vers le haut pour
le déclipper.
F

S
ortez l'ensemble connecteur et porte-
lampe. Pour le remontage, effectuez ces opérations
dans le sens inverse, en orientant l'ergot de
positionnement de la lampe vers le haut
.
8
En cas de panne

196
Feux de route
F Retirez le couvercle de protection en tirant la languette.
F

D
ébranchez le connecteur de la lampe (ne
retirez pas le connecteur de masse, situé
en dessous).
F

P
oussez le ressort, puis dégagez-le vers le
centre du véhicule afin de libérer la lampe.
F

R
etirez la lampe et remplacez-la.
Indicateurs de direction
Les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou
gauche) indique la défaillance d'une des
lampes du côté correspondant.
F

T

ournez le porte-lampe d'un huitième de
tour, dans le sens inverse des aiguilles
d'une montre, et retirez-le.
F

D

émontez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
En cas de panne

197

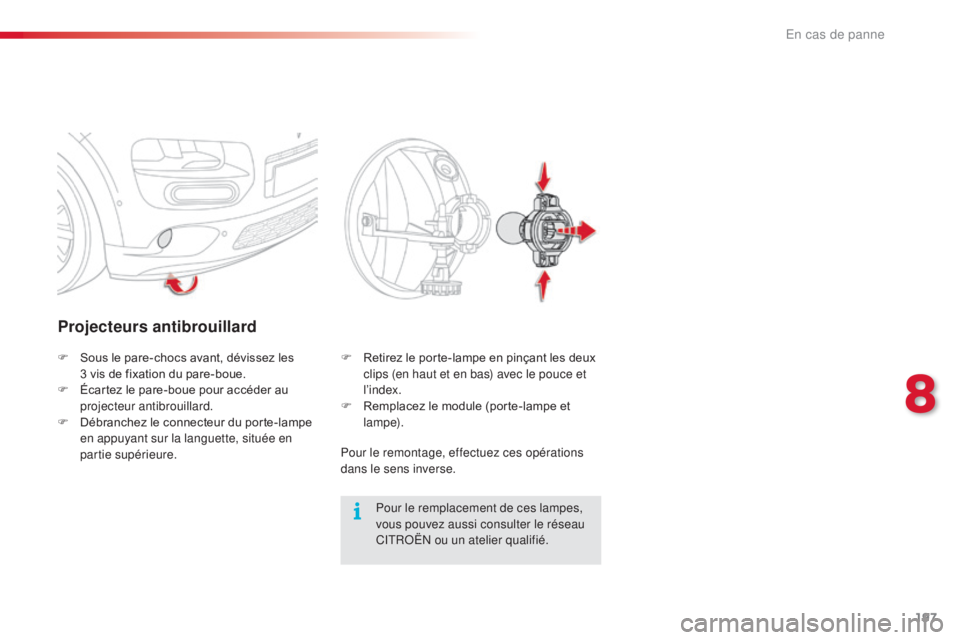

Projecteurs antibrouillard
Pour le remplacement de ces lampes,
vous pouvez aussi consulter le réseau
CITROËN ou un atelier qualifié.
F

S

ous le pare-chocs avant, dévissez les
3 vis de fixation du pare-boue.
F

É

cartez le pare-boue pour accéder au
projecteur antibrouillard.
F

D

ébranchez le connecteur du porte-lampe
en appuyant sur la languette, située en
partie supérieure. F

R

etirez le porte-lampe en pinçant les deux
clips (en haut et en bas) avec le pouce et
l’index.
F

R

emplacez le module (porte-lampe et
lampe).
Pour le remontage, effectuez ces opérations
dans le sens inverse.
8
En cas de panne

198

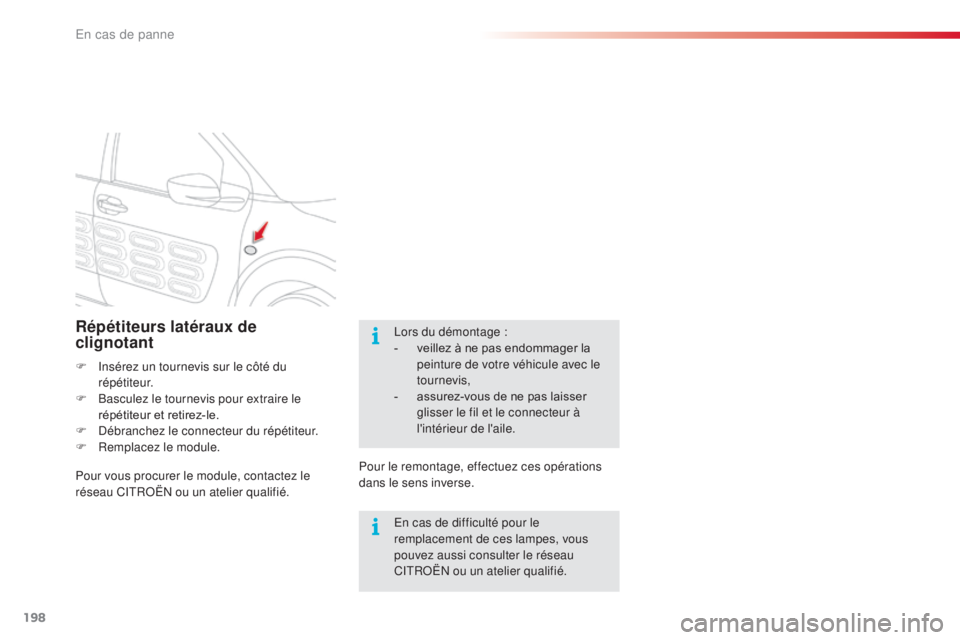

Répétiteurs latéraux de
clignotant
F Insérez un tournevis sur le côté du répétiteur.
F

B
asculez le tournevis pour extraire le
répétiteur et retirez-le.
F

D
ébranchez le connecteur du répétiteur.
F

R
emplacez le module.
Pour vous procurer le module, contactez le
réseau CITROËN ou un atelier qualifié. Pour le remontage, effectuez ces opérations
dans le sens inverse.Lors du démontage
:
-
v
eillez à ne pas endommager la
peinture de votre véhicule avec le
tournevis,
-

a
ssurez-vous de ne pas laisser
glisser le fil et le connecteur à
l'intérieur de l'aile.
En cas de difficulté pour le
remplacement de ces lampes, vous
pouvez aussi consulter le réseau
CITROËN ou un atelier qualifié.
