2016 CITROEN C4CACTUS Notices Demploi (in French)

199
1. Feux de position (W5W).
2. Feux de stop (P21W).
3.
I

ndicateurs de direction (PY21W).
4.
F

eu antibrouillard ou de recul (P21W).
Feux arrière
Changement des feux
Pour le remontage, effectuez ces opérations
dans le sens inverse. F
E
cartez les languettes de maintien du
porte-lampes et retirez-le.
F
R
emplacez-la lampe défectueuse :
-
p
our le feu de position, tirez la lampe
(supérieure),
-
p
our les autres feux, tournez d'un
quart de tour la lampe (inférieure)
correspondante.
Ces lampes se changent depuis l'intérieur du
coffre.
F

O

uvrez le coffre.
F

R

etirez la trappe d'accès correspondante,
dans le garnissage.
F

D

ébranchez le connecteur du feu a en
appuyant sur le bouton de déverrouillage
(situé au-dessous du connecteur pour le
côté droit, situé au-dessus du connecteur
pour le côté gauche).
F

D

évissez l'écrou b et retirez-le ( attention
à ne pas le faire tomber à l'intérieur de
l'aile ).
F

A

baissez la languette de maintien du
feu c, puis sortez-le vers l'extérieur avec
précaution. Veillez à engager le feu dans ses
guides en restant bien dans l'axe du
véhicule.
Serrez sans forcer pour garantir
l'étanchéité, mais sans détériorer le feu.
8
En cas de panne

200

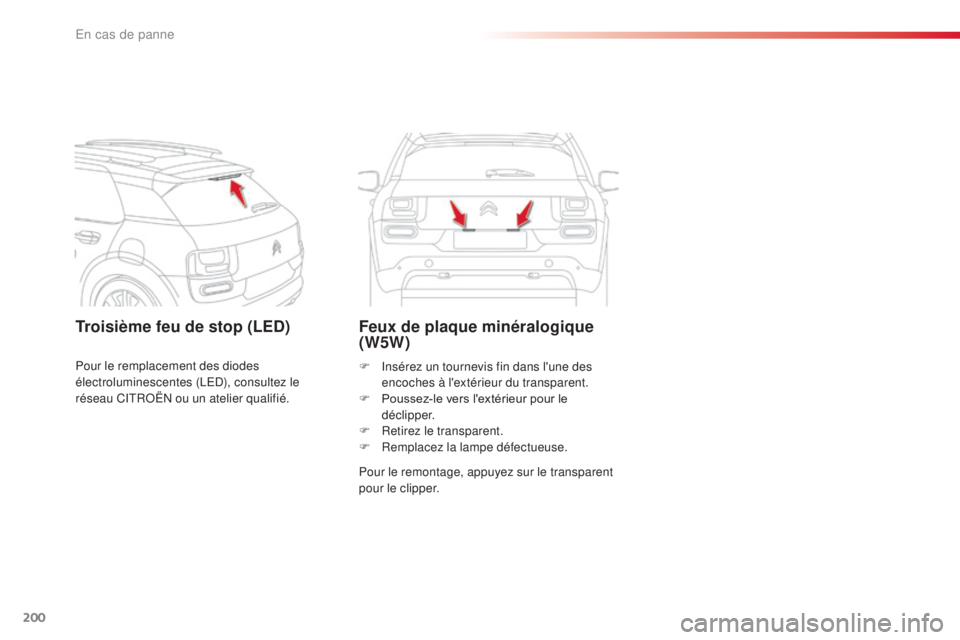

Troisième feu de stop (LED)Feux de plaque minéralogique
(W5W)
Pour le remontage, appuyez sur le transparent
pour le clipper. F
I
nsérez un tournevis fin dans l'une des
encoches à l'extérieur du transparent.
F
P
oussez-le vers l'extérieur pour le
déclipper.
F
R
etirez le transparent.
F
R
emplacez la lampe défectueuse.
Pour le remplacement des diodes
électroluminescentes (LED), consultez le
réseau CITROËN ou un atelier qualifié.
En cas de panne

201

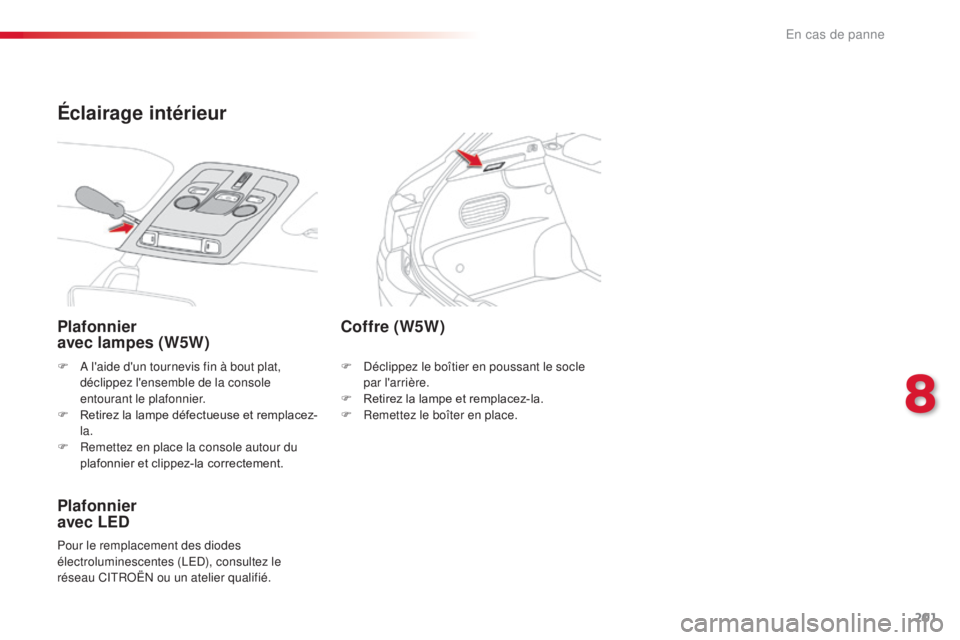

F A l'aide d'un tournevis fin à bout plat, déclippez l'ensemble de la console
entourant le plafonnier.
F

R
etirez la lampe défectueuse et remplacez-
la.
F

R
emettez en place la console autour du
plafonnier et clippez-la correctement.
Plafonnier
avec lampes (W5W)
Plafonnier
avec LED
Pour le remplacement des diodes
électroluminescentes (LED), consultez le
réseau CITROËN ou un atelier qualifié.
Coffre (W5W)
F Déclippez le boîtier en poussant le socle par l'arrière.
F

R
etirez la lampe et remplacez-la.
F

R
emettez le boîter en place.
Éclairage intérieur
8
En cas de panne

202

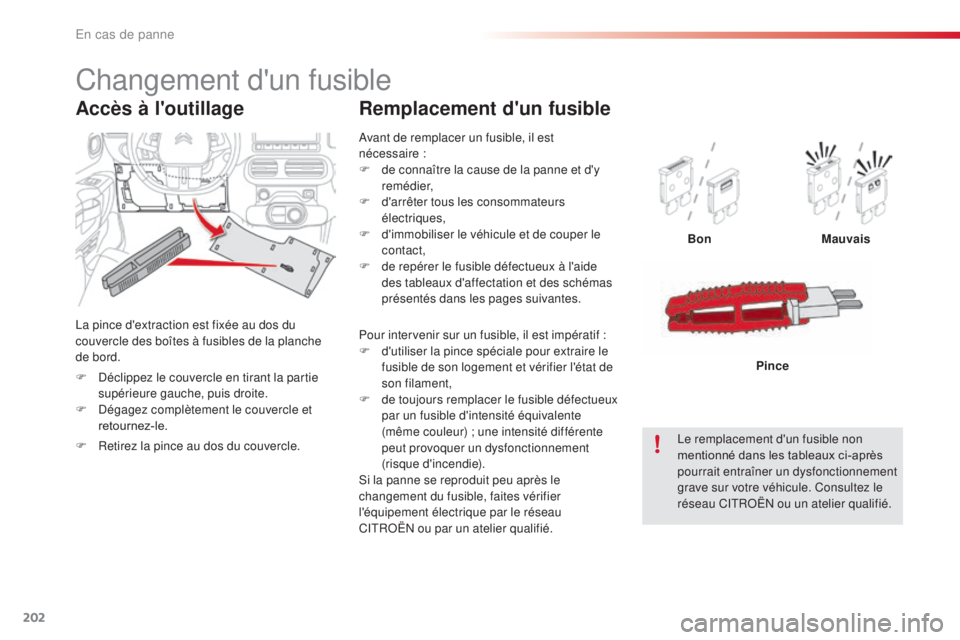

Avant de remplacer un fusible, il est
nécessaire :
F

d
e connaître la cause de la panne et d'y
remédier,
F

d
'arrêter tous les consommateurs
électriques,
F

d
'immobiliser le véhicule et de couper le
contact,
F

de
repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
présentés dans les pages suivantes.
Remplacement d'un fusible
Bon Mauvais
Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau CITROËN ou un atelier qualifié. Pince
Changement d'un fusible
La pince d'extraction est fixée au dos du
couvercle des boîtes à fusibles de la planche
de bord.
Accès à l'outillage
Pour intervenir sur un fusible, il est impératif :
F d 'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de
toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente
(même couleur)
; une intensité différente
peut provoquer un dysfonctionnement
(risque d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
CITROËN ou par un atelier qualifié.
F

D

éclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
F

D

égagez complètement le couvercle et
retournez-le.
F

R

etirez la pince au dos du couvercle.
En cas de panne

203
CITROËN décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
CITROËN et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau CITROËN
ou un atelier qualifié.
8
En cas de panne

204
Fusibles dans la planche de bord
Les 2 boîtes à fusibles sont placées dans la
partie inférieure de la planche de bord, sous le
volant.Fusible
N° Intensité
(A) Fonctions
F01 10Pédale de frein (contacteur 2), Stop & Start.
F02 5Réglage en hauteur des projecteurs, chauffage additionnel
(Diesel), aide au stationnement, prise diagnostique,
rétroviseurs extérieurs (réglage électrique).
F03 10Pompe additif Diesel, direction assistée électrique, pédale
d'embrayage (contacteur).
F04 5Capteur de pluie et de luminosité.
F06 10Pédale de frein (contacteur 1), prise diagnostique.
F08 5Haut de colonne avec commandes au volant.
F10 10Appel d'urgence / appel d'assistance.
F12 5Stop & Start, ABS, ESC.
F13 5Aide au stationnement, caméra de recul.
F14 15Boîte de vitesses pilotée, barrette de commandes (sous la
tablette tactile), air conditionné, tablette tactile.
F16 15Prise 12 Volts.
F18 20Radio.
Accès aux fusibles
F Déclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
Boîte à fusibles gauche
En cas de panne

205

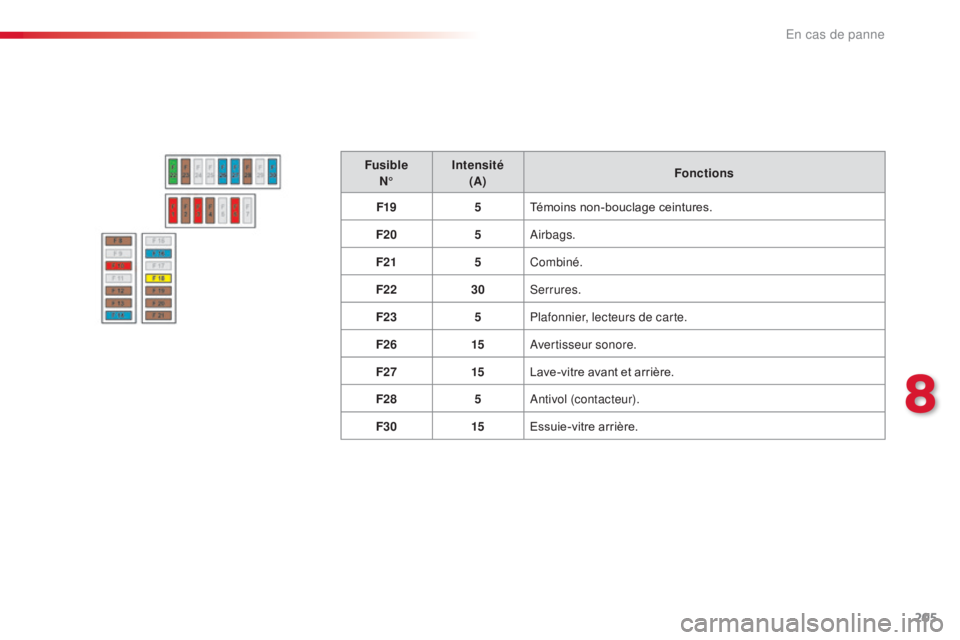

FusibleN° Intensité
(A) Fonctions
F19 5Témoins non-bouclage ceintures.
F20 5Airbags.
F21 5Combiné.
F22 30Serrures.
F23 5Plafonnier, lecteurs de carte.
F26 15Avertisseur sonore.
F27 15Lave-vitre avant et arrière.
F28 5Antivol (contacteur).
F30 15Essuie-vitre arrière.
8
En cas de panne

206
Boîte à fusibles droite
FusibleN° Intensité
(A) Fonctions
F30 10Rétroviseurs dégivrants.
F31 25Lunette arrière dégivrante.
F34 30Lève-vitres électriques avant.
F36 30Sièges avant chauffants.
F38 20Boîtier attelage remorque.
F40 25Boîtier attelage remorque.
En cas de panne
