127

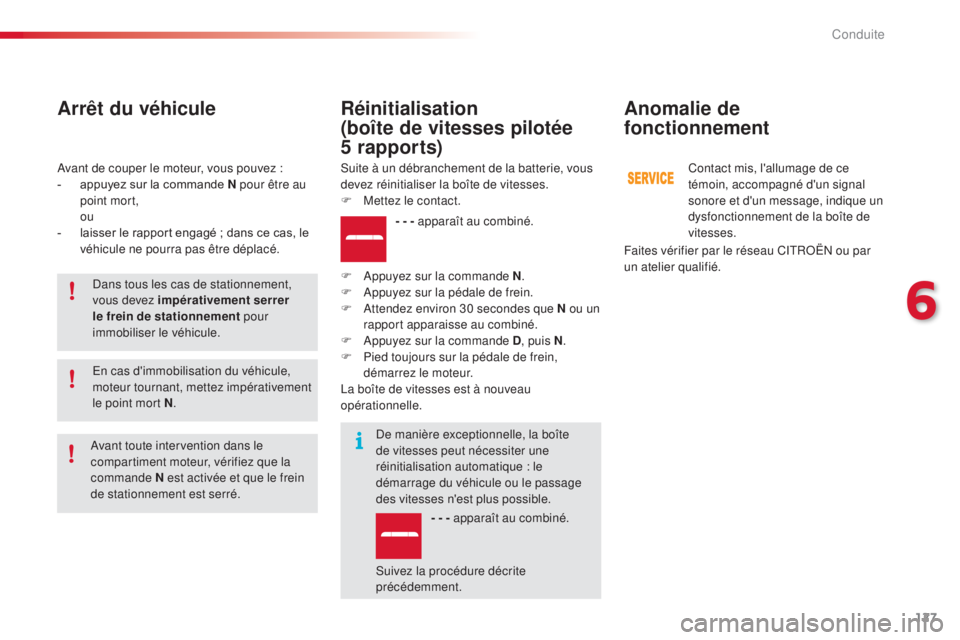

Avant de couper le moteur, vous pouvez :
- a ppuyez sur la commande N pour être au
point mort,


ou
-

l
aisser le rapport engagé ; dans ce cas, le
véhicule ne pourra pas être déplacé.
Arrêt du véhicule
Dans tous les cas de stationnement,
vous devez impérativement serrer
le frein de stationnement pour
immobiliser le véhicule.
En cas d'immobilisation du véhicule,
moteur tournant, mettez impérativement
le point mort N .
Anomalie de
fonctionnement
- - - apparaît au combiné.
F

A

ppuyez sur la commande N .
F

A

ppuyez sur la pédale de frein.
F

A

ttendez environ 30 secondes que N ou un
rapport apparaisse au combiné.
F

A

ppuyez sur la commande D , puis N.
F

P

ied toujours sur la pédale de frein,
démarrez le moteur.
La boîte de vitesses est à nouveau
opérationnelle.
Réinitialisation
(boîte de vitesses pilotée
5


rapports)
Suite à un débranchement de la batterie, vous
devez réinitialiser la boîte de vitesses.
F

Me
ttez le contact.
De manière exceptionnelle, la boîte
de vitesses peut nécessiter une
réinitialisation automatique : le
démarrage du véhicule ou le passage
des vitesses n'est plus possible. - - - apparaît au combiné.
Suivez la procédure décrite
précédemment.
Avant toute intervention dans le
compartiment moteur, vérifiez que la
commande N est activée et que le frein
de stationnement est serré. Contact mis, l'allumage de ce
témoin, accompagné d'un signal
sonore et d'un message, indique un
dysfonctionnement de la boîte de
vitesses.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
6
Conduite

128

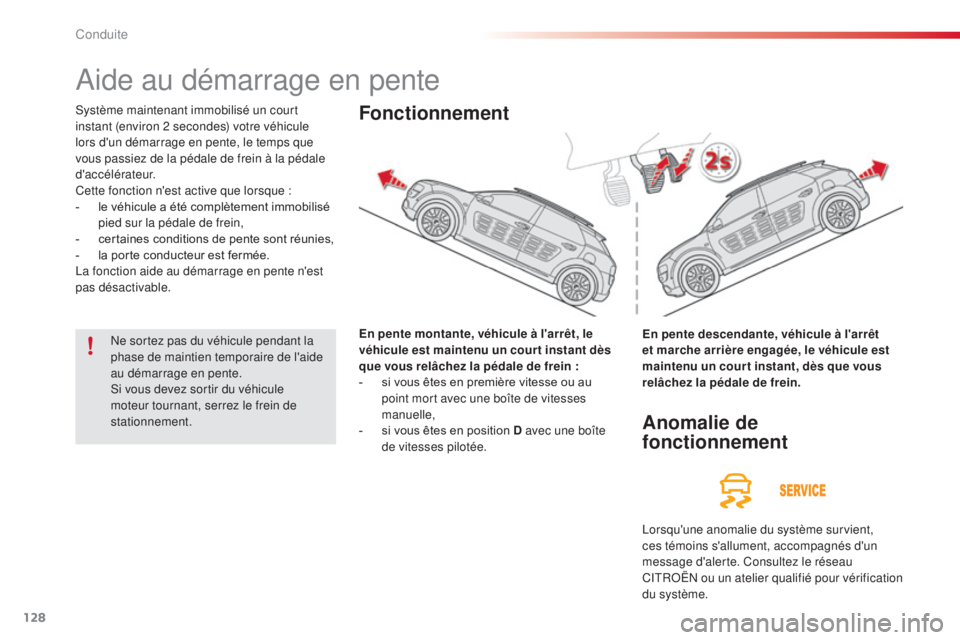

Aide au démarrage en pente
Système maintenant immobilisé un court
instant (environ 2 secondes) votre véhicule
lors d'un démarrage en pente, le temps que
vous passiez de la pédale de frein à la pédale
d'accélérateur.
Cette fonction n'est active que lorsque
:
-

l
e véhicule a été complètement immobilisé
pied sur la pédale de frein,
-

c
ertaines conditions de pente sont réunies,
-

l
a porte conducteur est fermée.
La fonction aide au démarrage en pente n'est
pas désactivable.
En pente montante, véhicule à l'arrêt, le
véhicule est maintenu un cour t instant dès
que vous relâchez la pédale de frein
:
-

s
i vous êtes en première vitesse ou au
point mort avec une boîte de vitesses
manuelle,
-

s
i vous êtes en position D avec une boîte
de vitesses pilotée.Fonctionnement
En pente descendante, véhicule à l'arrêt
et marche arrière engagée, le véhicule est
maintenu un cour t instant, dès que vous
relâchez la pédale de frein.
Anomalie de
fonctionnement
Lorsqu'une anomalie du système survient,
ces témoins s'allument, accompagnés d'un
message d'alerte. Consultez le réseau
CITROËN ou un atelier qualifié pour vérification
du système.
Ne sortez pas du véhicule pendant la
phase de maintien temporaire de l'aide
au démarrage en pente.
Si vous devez sortir du véhicule
moteur tournant, serrez le frein de
stationnement.
Conduite

129
Stop & Start
Fonctionnement
Passage en mode STOP du
moteur
Le témoin "ECO" s'allume au
combiné et le moteur se met
automatiquement en veille


:
-

a

vec une boîte de vitesses manuelle ,
à l'arrêt, lorsque vous vous mettez au
point mort et que vous relâchez la pédale
d'embrayage,
-

a

vec une boîte de vitesses pilotée , à
l'arrêt ou à une vitesse inférieure à 8
km/h
(selon version), lorsque vous vous mettez
au point mort (commande sur N ) ou lorsque
vous enfoncez la pédale de frein. N'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP
; coupez impérativement
le contact. Pour votre confort, en manoeuvre
de stationnement, le mode STOP
est indisponible pendant les
quelques


secondes qui suivent le
désengagement de la marche arrière.
Le mode STOP ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée, ...
Cas particuliers : mode STOP
in disponible
Le mode STOP ne s'active pas principalement
lorsque
:
-

l
e véhicule est en forte pente (montante ou
descendante),
-

l
a porte conducteur est ouverte,
-

l
a ceinture de sécurité conducteur est
débouclée,
-

l
a vitesse du véhicule n'a pas dépassé
10
km/h, depuis le dernier démarrage du
moteur par le conducteur,
-

l
e maintien du confort thermique dans
l'habitacle le nécessite,
-

l
e désembuage est actif,
-

c
ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, température
extérieure...) le nécessitent pour assurer le
contrôle du système.
Dans ce cas, le témoin "ECO"
clignote quelques


secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal.
Le Stop & Start met le moteur momentanément en veille - mode STOP - lors des phases d'arrêts de la circulation (feux rouges, encombrements,
autres...). Le moteur redémarre automatiquement - mode START - dès que vous souhaitez repartir. Le redémarrage s'effectue de manière instantanée,
rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop & Start permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveau
sonore à l'arrêt.
Compteur de temps du Stop &
Start
Un compteur de temps cumule les
durées de mise en mode STOP au
cours du trajet.
Il s'affiche dans l'ordinateur de bord (accessible
par le menu " Aide à la conduite" de la tablette
tactile).
Il se remet à zéro à chaque mise du contact.
6
Conduite

130
Passage en mode START du
moteur
Le témoin "ECO" s'éteint et le moteur
redémarre automatiquement :
-

a

vec une boîte de vitesses manuelle ,
lorsque vous enfoncez complètement la
pédale d'embrayage.
-

a

vec une boîte de vitesses pilotée :
●

c

ommande sur D , lorsque vous relâchez
la pédale de frein,
●

c

ommande sur N et pédale de frein
relâchée, lorsque vous appuyez sur la
commande D ,
●

l

orsque vous engagez la marche arrière. Le mode START se déclenche
automatiquement lorsque
:
-

v
ous ouvrez la porte conducteur,
-

v
ous débouclez la ceinture de sécurité
c o n d u c t e u r,
-

l
a vitesse du véhicule dépasse 11 km/h
(avec une boîte de vitesses pilotée),
-

c
ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l'air
conditionné...) le nécessitent pour assurer
le contrôle du système ou du véhicule.
Cas particuliers : déclenchement
a utomatique du mode START
Dans ce cas, le témoin "ECO"
clignote quelques secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal. Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T.
Ce système nécessite une batterie 12 V de
technologie et de caractéristiques spécifiques
(références disponibles auprès du réseau
CITROËN).
Le montage d'une batterie non référencée
par CITROËN entraîne des risques de
dysfonctionnement du système.
Pour la recharger, utilisez un chargeur 12 V et
n'inversez pas les polarités.
Entretien
Le Stop & Start fait appel à une
technologie avancée. Pour toute
intervention sur votre véhicule,
adressez-vous à un atelier qualifié
disposant de la compétence et du
matériel adapté, ce que le réseau
CITROËN est en mesure de vous
a p p o r t e r.
Conduite

131
Le dysfonctionnement du système
est signalé dans le menu "Aide à
la conduite " (page primaire) de la
tablette tactile.
Anomalie de
fonctionnement
En cas d'anomalie, le pictogramme
de la touche passe en mode d'alerte
et le voyant clignote quelques
instants puis reste allumé fixe.
Si vous appuyez sur cette touche pour réactiver
le système, le voyant clignote à nouveau
quelques instants et redevient allumé fixe.
La neutralisation du Stop & Start est
paramétrable dans la tablette tactile.
Neutralisation
Si la neutralisation a été effectuée en mode
STOP, le moteur redémarre immédiatement.
En cas de conduite sur chaussée
inondée, il est recommandé de
désactiver la fonction Stop & Start et de
rouler au pas. La réactivation est paramétrable dans la
tablette tactile.
Réactivation
Le système se réactive
automatiquement à chaque nouveau
démarrage du moteur par le
c o n d u c t e u r.
F

A

ppuyez sur " Stop & Star t ".
F

Sél

ectionnez le menu " Aide à la
conduite ".
Le voyant de cette touche s'allume fixe. Un nouvel appui sur cette touche
réactive le Stop & Start. Le voyant de
cette touche s'éteint.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
En cas d'anomalie en mode STOP, il est
possible que le véhicule cale.
Tous les témoins du combiné s'allument.Selon version, un message d'alerte
peut également s'afficher pour vous
demander de vous mettre au point
mort (commande N ) et d'appuyer sur la
pédale de frein.
Vous devez couper le contact, puis
redémarrer le moteur.
6
Conduite

132
Commandes au volant
6. Indication de marche / pause de la limitation.
7.
V

aleur de la vitesse de consigne.
8.
I

ndication de sélection du mode limiteur.
Limiteur de vitesse
Système empêchant le véhicule de dépasser la vitesse programmée par le conducteur.
Le limiteur ne peut, en aucun cas,
remplacer le respect des limitations de
vitesse ni la vigilance du conducteur.
1.
Sél

ection du mode limiteur.
2.
D

iminution de la vitesse limite.
3.
A

ugmentation de la vitesse limite.
4.
M

arche / pause de la limitation.
5.
T

ouche d'affichage de la liste des vitesses
mémorisées.
Affichage au combinéLa valeur de vitesse programmée reste
en mémoire à la coupure du contact.
Conduite

133
Marche / Pause
F Tournez la molette 1 en position "LIMIT" :
la sélection du mode limiteur est réalisée,
sans qu'il soit mis en marche (Pause).
F

M
ettez en marche le limiteur en appuyant
sur la touche 4 , si la vitesse affichée vous
convient (par défaut la dernière vitesse
programmée).
F

V
ous pouvez arrêter momentanément
le limiteur en appuyant de nouveau sur
la touche 4
: l'afficheur confirme l'arrêt
(Pause). Après avoir sélectionné le mode limiteur
(molette 1 en position "LIMIT"
), vous pouvez
modifier la valeur de vitesse limite soit :
-
p
ar un appui sur la touche 5 :
F
l
es six seuils mémorisés s'affichent sur
la tablette tactile,
F
c
hoisissez une valeur : elle s'affiche au
combiné.
L
'écran de sélection se referme après
quelques instants. Les seuils mémorisés sont
programmables par le menu "Aide à la
conduite"
.
Pour plus d'informations sur la
mémorisation des vitesses, reportez-
vous à la rubrique correspondante.
Il n'est pas nécessaire de mettre en
marche le limiteur pour régler la vitesse.
La mise en marche du limiteur est
manuelle : elle nécessite une vitesse
programmée d'au moins 30

km/h.
Réglage de la vitesse limite
(consigne)
Ou soit :
- à l 'aide des touches 2 et 3 , en augmentant
ou en réduisant la vitesse affichée
:
F

p
ar des appuis courts successifs, pour
modifier de + ou - 1
km/h,
F

p
ar un appui maintenu, pour modifier par
pas de + ou - 5
km/h.
6
Conduite

134

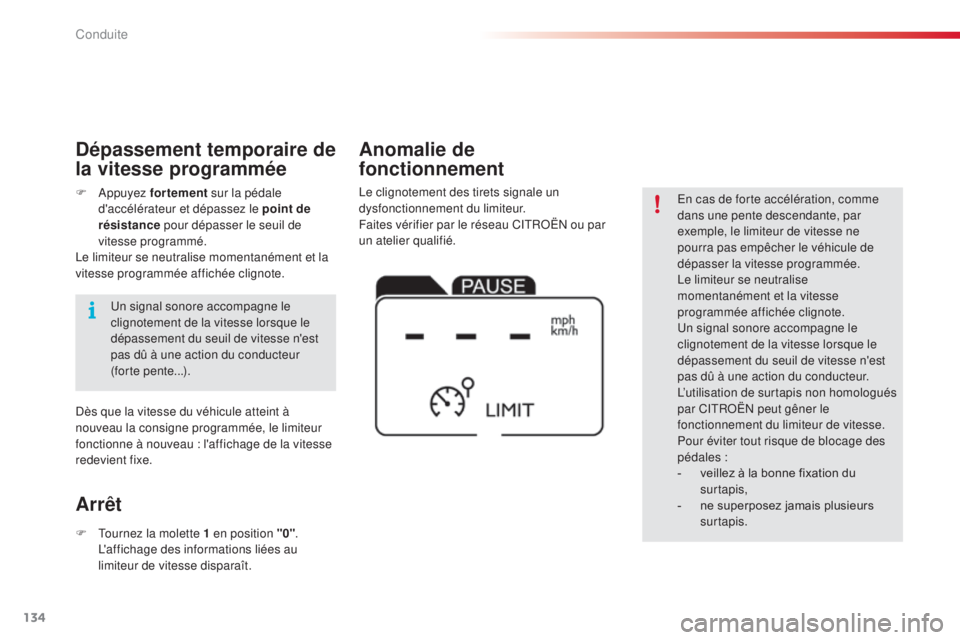

En cas de forte accélération, comme
dans une pente descendante, par
exemple, le limiteur de vitesse ne
pourra pas empêcher le véhicule de
dépasser la vitesse programmée.
Le limiteur se neutralise
momentanément et la vitesse
programmée affichée clignote.
Un signal sonore accompagne le
clignotement de la vitesse lorsque le
dépassement du seuil de vitesse n'est
pas dû à une action du conducteur.
L’utilisation de surtapis non homologués
par CITROËN peut gêner le
fonctionnement du limiteur de vitesse.
Pour éviter tout risque de blocage des
pédales

:
-

v
eillez à la bonne fixation du
surtapis,
-

n
e superposez jamais plusieurs
surtapis.
Le clignotement des tirets signale un
dysfonctionnement du limiteur.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Anomalie de
fonctionnement
Arrêt
F Tournez la molette 1 en position "0" . L
'affichage des informations liées au
limiteur de vitesse disparaît.
F
Appuyez
fortement sur la pédale
d'accélérateur et dépassez le point de
résistance pour dépasser le seuil de
vitesse programmé.
Le limiteur se neutralise momentanément et la
vitesse programmée affichée clignote.
Dépassement temporaire de
la vitesse programmée
Dès que la vitesse du véhicule atteint à
nouveau la consigne programmée, le limiteur
fonctionne à nouveau
: l'affichage de la vitesse
redevient fixe. Un signal sonore accompagne le
clignotement de la vitesse lorsque le
dépassement du seuil de vitesse n'est
pas dû à une action du conducteur
(for te pente...).
Conduite
