2016 CITROEN C4CACTUS navigation system

28
Tablette tactile 7 pouces
La tablette tactile permet l'accès :
- a ux commandes du système de chauffage/
air conditionné,
-

à l
'ordinateur de bord et au paramétrage de
certaines fonctions du véhicule,
-

a
ux commandes des équipements audio et
du téléphone,
-

à l
'aide interactive, aux paramètres
de réglage des sons et de l'intensité
lumineuse du poste de conduite,
et suivant équipement :
-

à l
'affichage des messages d'alerte et de
l'aide au stationnement,
-

a
ux commandes du système de navigation
et aux services connectés.
Pour des raisons de sécurité le
conducteur doit impérativement
réaliser les opérations nécessitant
une attention soutenue, véhicule à
l'arrêt.
Certaines fonctions ne sont pas
accessibles en roulant.Fonctionnement général
Recommandations
Il est nécessaire d'effectuer un appui marqué,
notamment pour les gestes dit "glissés"
(balayage de listes, déplacement de la carte...).
Un simple effleurement n'est pas suffisant.
La tablette ne prend pas en compte les appuis
avec plusieurs doigts.
Cette technologie permet une utilisation par
toutes les températures et avec des gants.
Ne pas utiliser d'objets pointus sur la tablette
tactile.
Ne pas toucher la tablette tactile avec les
mains mouillées.
Utilisez un chiffon propre et doux pour le
nettoyage de la tablette tactile. Utilisez cette touche pour accéder à
la page secondaire.
Utilisez cette touche pour revenir à la
page primaire.
Utilisez cette touche pour accéder à
des informations complémentaires et
aux réglages de certaines fonctions.
Utilisez cette touche pour valider et
enregistrer les modifications.
Utilisez cette touche pour quitter.
Principes
Utilisez les touches disposées de chaque côté
de la tablette tactile pour accéder aux menus,
puis appuyez sur les boutons matérialisés sur
la tablette tactile.
Chaque menu s’affiche sur une page ou deux
pages (page primaire et page secondaire).
Au bout de quelques instants sans
action sur la page secondaire, la page
primaire s'affiche automatiquement.
En cas de très forte chaleur, le système
peut se mettre en veille (extinction
complète de l'image et du son) pendant
une durée minimale de 5 minutes.
État des voyants
Certaines touches comportent un voyant
indiquant l'état de la fonction correspondante.
Voyant vert : vous avez activé la fonction
correspondante.
Voyant orange : vous avez neutralisé la
fonction correspondante.
Instruments de bord

158
Accessoires
Un large choix d'accessoires et de pièces d'origine est proposé par le réseau CITROËN.
Ces accessoires et ces pièces sont tous adaptés à votre véhicule et bénéficient tous de la référence et de la garantie CITROËN.
"Confort"
Déflecteurs de porte, stores pare-soleil,
module isotherme, cintre fixé sur appui-tête,
lampe de lecture, aide au stationnement avant
et arrière, cendrier nomade, diffuseur de
par fum, store de toit vitré...
"Solution de transport"
Tapis de coffre, bac de coffre, filet de coffre,
cales de coffre, barres de toit transversales,
porte-skis, coffre de toit, attelages, faisceau
d'attelage, porte-vélos...
"Style"
Pommeau de levier de vitesses cuir,
repose-pied aluminium, jantes aluminium,
spoiler avant, diffuseur arrière, stickers de
personnalisation extérieure...
"Sécurité"
Alarme anti-intrusion, système de repérage
de véhicule, trousse de secours, extincteur,
triangle de présignalisation, gilet de sécurité,
antivol de roues, chaînes à neige, enveloppes
antidérapantes, projecteurs antibrouillard, grille
pare-chien, ceinture de sécurité pour animaux
de compagnie, sièges enfants, coupe ceinture/
brise-vitre...
"Protection"
Surtapis*, housses de sièges, bavettes, housse
de protection du véhicule...
En cas de montage d'un attelage et de
son faisceau hors réseau CITROËN,
ce montage doit être effectué en
respectant impérativement les
préconisations du constructeur.
*
P
our éviter tout risque de blocage des
pédales


:
-

v
eillez au bon positionnement et à la
bonne fixation du surtapis,
-
n

e superposez jamais plusieurs surtapis.
"Multimédia"
kit mains-libres Bluetooth, navigations
nomades, assistants d'aide à la conduite,
support de téléphone/smartphone, lecteur
DVD, lecteur CD, prise 230V, système de
navigation semi-intégrée, support multimédia
arrière, mise à jour cartographie navigation,
accessoire radio numérique...
En vous rendant dans le réseau CITROËN,
vous pouvez également vous procurer des
produits de nettoyage et d'entretien (intérieur
et extérieur) - dont les produits écologiques
de la gamme "TECHNATURE" - des produits
de mise à niveau (liquide lave-vitre...), des
stylos de retouche et des bombes de peinture
correspondant à la teinte exacte de votre
véhicule, des recharges (cartouche pour kit de
dépannage provisoire de pneumatique...),


...
Informations pratiques

225
Tablette tactile 7 pouces
Navigation GPS - Autoradio multimédia - Téléphone Bluetooth®
Sommaire
Premiers pas
2 26
Commandes au volant

2
29
Menus
230
Média
2

32
Radio

2
38
Radio DAB (Digital Audio Broadcasting)

2
40
Musique


242
Navigation


246
Navigation - Guidage

2
54
Tr a fi c
2

5 8
Configuration
26

0
Services connectés
26

8
CITROËN Multicity Connect
2

69
Téléphone


270
Questions fréquentes
2

78
Le système est protégé de manière à fonctionner uniquement sur
votre véhicule. Pour des raisons de sécurité, le conducteur doit impérativement
réaliser les opérations nécessitant une attention soutenue
véhicule à l'arrêt.
Le message mode d’économie d’énergie affichée signale la
mise en veille imminente. Reportez-vous à la rubrique (Mode)
Economie d’énergie.
.
Audio et Télématique

227
Moteur tournant, un appui permet de
couper le son.
Contact coupé, un appui met le
système en marche.
Réglage du volume (chaque source
est indépendante, y compris les
"Annonce trafic (TA)" et consignes de
navigation).
Sélection de la source sonore (selon version) :
-

R

adios "FM" / "AM" / "DAB"*.
-

C

lé "USB".
-

L

ecteur CD (situé sous le siège avant
droit)**.
-

T

éléphone connecté en Bluetooth*
et en diffusion multimédia Bluetooth*
(streaming).
-

L

ecteur média connecté par la prise
auxiliaire (jack, câble non fourni).
* Selon équipement.
**

L

e lecteur CD est disponible en accessoire,
dans le réseau CITROËN.
Raccourcis : à l'aide des touches tactiles
situées dans le bandeau supérieur de la
tablette tactile, il est possible d'accéder
directement au choix de la source sonore, à la
liste des stations (ou des titres selon la source)
ou au réglage de la température.
L'écran est de type "résistif ", il est
nécessaire d'effectuer un appui
marqué, notamment pour les gestes
dits "glissés" (balayage de liste,
déplacement de la carte...). Un simple
effleurement ne sera pas suffisant. Un
appui à plusieurs doigts ne sera pas
pris en compte.
L'écran est utilisable avec des
gants. Cette technologie permet une
utilisation par toutes les températures.
En cas de forte chaleur, le volume
sonore peut être limité afin de
préserver le système. Le retour à la
situation initiale s’effectue lorsque la
température de l’habitacle baisse. Pour entretenir l’écran, il est
recommandé d’utiliser un chiffon doux
non abrasif (chiffon à lunettes) sans
produit additionnel.
Ne pas utiliser d’objets pointus sur
l'écran.
Ne pas toucher l'écran avec les mains
mouillées.
.
Audio et Télématique

254

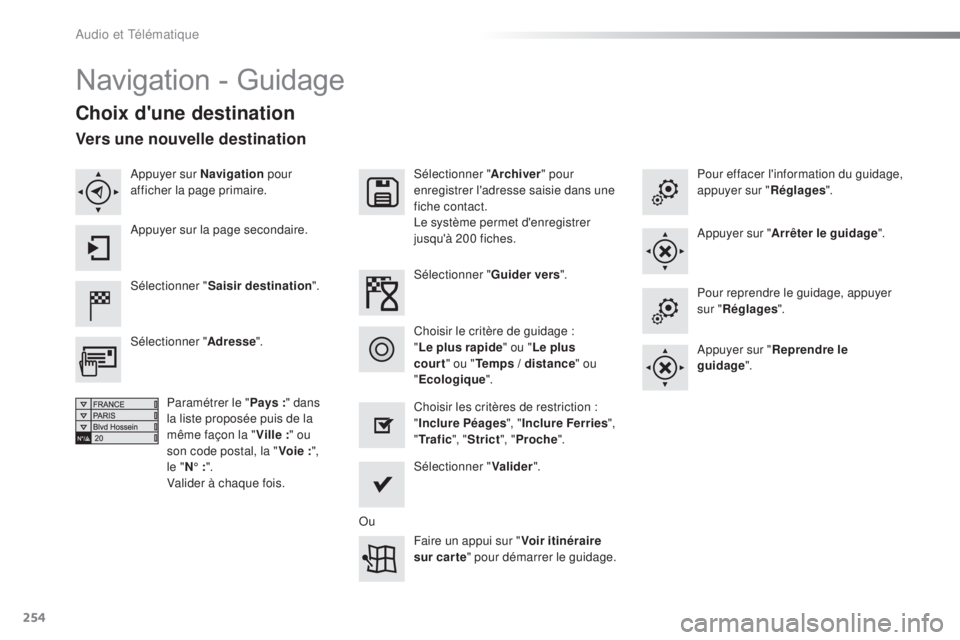

Navigation - Guidage
Choix d'une destination
Sélectionner "Saisir destination ".Sélectionner "
Archiver" pour
enregistrer l'adresse saisie dans une
fiche contact.
Le système permet d'enregistrer
jusqu'à 200 fiches.
Sélectionner " Valider".
Faire un appui sur " Voir itinéraire
sur car te " pour démarrer le guidage.
Sélectionner "
Adresse".
Paramétrer le " Pays


:" dans
la liste proposée puis de la
même façon la " Ville


:" ou
son code postal, la " Voie


:",
le " N°
:".
Valider à chaque fois. Sélectionner "
Guider vers".
Choisir les critères de restriction :
" Inclure Péages ", "Inclure Ferries ",
" Tr a f i c ", "Strict ", "Proche ".
Choisir le critère de guidage :
"
Le plus rapide " ou "Le plus
court " ou "Temps / distance " ou
" Ecologique ". Pour effacer l'information du guidage,
appuyer sur "
Réglages".
Appuyer sur " Arrêter le guidage".
Pour reprendre le guidage, appuyer
sur " Réglages ".
Appuyer sur " Reprendre le
guidage ".
Appuyer sur Navigation
pour
afficher la page primaire.
Appuyer sur la page secondaire.
Vers une nouvelle destination
Ou
Audio et Télématique

258
Paramétrage des alertes
Zones à risques / Zones de
danger
Appuyer sur Navigation pour
afficher la page primaire.
Appuyer sur la page secondaire.
Sélectionner " Réglages".
Sélectionner " Aler te
!".
Il est possible alors d'activer l'alerte Zones à
risques puis :
-

"

Alerte sonore"
-

"

Alerter uniq. en guidage"
-

"

Alerter uniq. en sur vitesse"
-

"

Afficher les limites de vitesse"
-

"

Délai" : le choix du délai permet de définir
le temps précédant l'alerte des Zones à
risques.
Sélectionner " Valider". Cette série d'alertes et d'affichage n'est
disponibles que si les Zones à risques
ont été au préalable téléchargées et
installées sur le système.
Tr a fi c
Informations trafic
Affichage des messages
Appuyer sur Navigation
pour
afficher la page primaire.
Appuyer sur la page secondaire.
Sélectionner " Messages trafic ".
Paramétrer les filtres : "Sur l'itinéraire ",
" Autour de ",
" A destination ", pour obtenir une
liste de message plus fine.
Appuyer une seconde fois pour désactiver le
filtre.
Audio et Télématique

261
Niveau 1Niveau 2 Niveau 3 Commentaires
Configuration
Réglages audio Ambiances
Choisir l’ambiance sonore.
Répartition Paramétrer la position du son dans le véhicule
grâce au système Arkamys
®.
Effets Choisir le niveau sonore ou l’activer selon la
vitesse du véhicule.
Sonneries Choisir la mélodie et le volume de la sonnerie
lorsque le téléphone sonne.
Voix Choisir le volume de la voix et l’énoncé des noms
des rues
Valider Enregistrer les paramètres.
Configuration
Eteindre écran Extinction de l'affichage (écran noir). Un appui sur
l'écran noir permet de revenir à l'affichage.
Configuration
Aide interactive Retour arrière
Consulter l'Aide interactive.
Aide à la conduite -
Équipements
Témoins lumineux
Audio Communication
Navigation GPS
Page précédente
Page suivante
.
Audio et Télématique

274
Jumeler un téléphone
Bluetooth®
Pour des raisons de sécurité et parce
qu'elles nécessitent une attention
soutenue de la part du conducteur, les
opérations de jumelage du téléphone
mobile Bluetooth au système kit
mains-libres de l'autoradio, doivent être
réalisées véhicule à l'arrêt.
Procédure (courte) à partir du
téléphone
Dans le menu Bluetooth de votre périphérique,
sélectionner le nom système dans la liste des
appareils détectés.
Saisir un code de 4 chiffres minimum sur le
périphérique et valider.
Saisir ce même code dans le
système, sélectionner " OK" et
va l i d e r.
Procédure à partir du système
Activer la fonction Bluetooth du téléphone
et s'assurer qu'il est "visible par tous"
(configuration du téléphone).
Appuyer sur Téléphone pour afficher
la page primaire.
Appuyer sur la page secondaire.
Sélectionner " Connexion
Bluetooth ".
Sélectionner " Rechercher
équipement ".
La liste du (ou des) téléphone(s)
détecté(s) s'affiche.
En cas d'échec, il est conseillé de
désactiver puis de réactiver la fonction
Bluetooth de votre téléphone. Sélectionner le nom du
téléphone choisi dans la
liste puis "
Valider".
Saisir un code de 4 chiffres minimum
pour la connexion puis " Valider".
Saisir ce même code sur le téléphone puis
accepter la connexion.
Le système propose de connecter le
téléphone


:
-

e
n "Téléphone " (kit mains-libres,
téléphone uniquement),
-

e
n "Streaming Audio " (streaming : lecture
sans fil des fichiers audio du téléphone),
-

e
n "Internet " (navigation internet
uniquement si votre téléphone est
compatible avec la norme Bluetooth Dial-
Up Networking "DUN").
Sélectionner un ou plusieurs profils et valider.
Audio et Télématique
