2016 BMW X5 M Návod na použití (in Czech)

Varování před osobamiDle výbavy vozidla varuje funkce ve dne či v
noci před hrozící kolizí s osobami.
Funkce je rozdělena na následující systémy:▷Ve dne: Varování před osobami s funkcí
přibrzdění v městském provozu, viz
strana 121▷V noci: Night Vision, viz strana 123
Varování před osobami s
funkcí přibrzdění v městském
provozu
Princip Systém může pomoci zabránit nehodám způ‐
sobeným kolizí s chodci.
Systém varuje před možným nebezpečím ko‐
lize v rozsahu rychlosti pro městský provoz a
navíc obsahuje funkci přibrzdění.
Systém je řízen pomocí kamery v oblasti
vnitřního zpětného zrcátka.
Všeobecně Systém varuje při dostatečném jasu od ry‐
chlosti cca 10 km/h do cca 60 km/h před
případným nebezpečím kolize s chodci a pod‐
poruje řidiče brzdným zásahem krátce před ko‐
lizí.
Přitom jsou zohledněny pohybující se objekty,
pokud se nacházejí v oblasti rozpoznání sy‐
stému.
Oblast rozpoznání
Oblast rozpoznání před vozidlem se skládá ze
dvou částí:
▷Středová oblast, šipka 1, přímo před vozi‐
dlem.▷Rozšířená oblast, šipka 2, vpravo a vlevo.
Kolize hrozí v případě, kdy se osoby nacházejí
ve středové oblasti. Před osobami, které se na‐
cházejí v rozšířené oblasti, je varováno pouze v
případě, že se tyto osoby pohybují směrem do
středové oblasti.
Upozornění VÝSTRAHA
Indikace a výstrahy nezbavují vlastní od‐
povědnosti. Z důvodu omezení systému se
může stát, že nenastanou varování nebo
reakce systému, nebo nastanou příliš pozdě
nebo nesprávně. Hrozí nebezpečí nehody.
Přizpůsobte styl jízdy podmínkám provozu. Vě‐
nujte pozornost dění v provozu a v příslušných
situacích aktivně zasáhněte do řízení.◀
VÝSTRAHA
Kvůli omezení systému může při roztaho‐
vání či odtahování s aktivovaným systémem In‐
telligent Safety dojít k selhání jednotlivých
funkcí, např. k varování při nedodržování bezp.
vzdálenosti s brzdicí funkcí. Hrozí nebezpečí
nehody. Před roztažením/odtažením vypněte
všechny systémy Intelligent Safety.◀
Seite 121BezpečnostObsluha121
Online Edition for Part no. 01 40 2 964 083 - VI/15

Přehled
Tlačítko ve vozidle
Tlačítko Intelligent Safety
Kamera
Kamera se nachází v místě nožky vnitřního
zpětného zrcátka.
Oblast čelního okna před vnitřním zpětným
zrcátkem udržujte čistou a nezakrytou.
Zapnutí/vypnutí
Automatické zapnutí
Systém je automaticky aktivní po každém za‐
hájení jízdy.
Mechanické zapnutí/vypnutí Krátce stiskněte tlačítko:
▷Zobrazí se menu k systémům In‐
telligent Safety. Systémy jsou vy‐
pnuty podle individuálního nasta‐
vení.▷Dioda LED svítí oranžovou barvou nebo
zhasne, podle individuálního nastavení.
Mohou být provedena nastavení. Jednotlivá
nastavení budou uložena pro momentálně
použitý profil.
Stiskněte opětovně tlačítko:
▷Zapnou se všechny systémy Intel‐
ligent Safety.▷LED dioda svítí zeleně.
Podržte tlačítko déle stisknuté:
▷Všechny systémy Intelligent Sa‐
fety se vypnou.▷LED dioda zhasne.
Varování s funkcí přibrzdění
Zobrazení Hrozí-li kolize s rozpoznanou osobou, je na
sdruženém přístroji a na displeji head-up zo‐
brazen varovný symbol.
Zobrazí se červený symbol a zazní aku‐stický signál.
Okamžitě zasáhněte sami, brzděním nebo vy‐
hýbacím manévrem.
Brzdný zásah
Varování Vás vyzve, abyste sami zasáhli. Bě‐
hem varování se využívá maximální brzdná síla.
Předpokladem podpory brzdné síly je dosta‐
tečně rychlé a silné sešlápnutí brzdy. V případě
nebezpečí kolize Vás systém může podpořit
také mírným brzděním. Při nízké rychlosti lze
vozidlo zabrzdit až do úplného zastavení.
Brzdy zasáhnou pouze tehdy, když je zapnutý
systém Dynamic Stability Control DSC a není
aktivovaný režim M Dynamic Mode MDM.
Brzdný zásah lze přerušit sešlápnutím pedálu
plynu nebo aktivním pohybem volantu.
Seite 122ObsluhaBezpečnost122
Online Edition for Part no. 01 40 2 964 083 - VI/15

Rozpoznání objektů může být silně omezeno.
Dbejte na hranice oblasti rozpoznání a na ome‐
zení funkce.
Omezení systému
Oblast rozpoznání Schopnost rozpoznání kamery je omezená.
Proto může dojít k chybnému nebo opoždě‐
nému varování.
Například nemusí být rozpoznáno následující:▷Částečně zakrytí chodci.▷Chodci, které nelze rozpoznat vlivem úhlu
pohledu kamery nebo podle obrysu jejich
postavy.▷Chodci nacházející se mimo oblast rozpo‐
znání.▷Chodci s tělesnou výškou menší než
80 cm.
Funkční omezení
V následujících situacích může být funkce
omezena, nebo nemusí být k dispozici vůbec:
Funkce může být omezeně dostupná například
v následujících situacích:
▷Při silné mlze, dešti nebo sněžení.▷V prudkých zatáčkách.▷Při deaktivaci systémů jízdní stability, např.
DSC OFF.▷Když je zorné pole kamery, případně čelní
okno zamlžené nebo zakryté.▷Do 10 sekund po nastartování motoru tla‐
čítkem start/stop.▷Během procesu kalibrace kamery bez‐
prostředně po dodání vozidla.▷Při přetrvávajícím oslnění protisvětlem,
např. slunce nízko nad obzorem.▷Za tmy.Night Vision s rozpoznáním
osob a zvířat
Princip
Night Vision s rozpoznáním osob a zvířat je sy‐
stém pro noční vidění.
Infračervená kamera snímá prostor před vozi‐
dlem a varuje před osobami a zvířaty na silnici.
Systémem jsou rozpoznány teplé objekty s
tvarem podobným člověku či zvířeti. Tepelný
obraz lze v případě potřeby zobrazit na kontrol‐
ním displeji.
V závislosti na vybavení jsou zaznamenané ob‐
jekty pro lepší rozeznání osvětleny světelným
reflektorem, Dynamic Light Spot, viz strana 126.
Tepelný obraz
Bude zobrazeno tepelné vyzařování objektů v
zorném poli kamery.
Teplé objekty se zobrazují světle, studené ob‐
jekty tmavě.
Rozpoznatelnost závisí na rozdílu teploty proti
pozadí a na vlastním vyzařování objektu, tzn.,
že objekty s malým rozdílem teplot od okolí
nebo s minimálním tepelným vyzařováním jsou
rozpoznatelné omezeně.
Z bezpečnostních důvodů je obraz zobrazen
od cca 5 km/h a malém okolním jasu pouze
tehdy, když jsou rozsvícená tlumená světla.
V určitých intervalech je na zlomky sekund zo‐
brazen statický obraz.
Seite 123BezpečnostObsluha123
Online Edition for Part no. 01 40 2 964 083 - VI/15

Rozpoznání osob a zvířat
Rozpoznání objektů a varování před nimi fun‐
guje pouze za tmy.
Systémem jsou rozpoznány s tvarem podob‐
ným člověku a s dostatečným vyzařováním te‐
pla.
Systém také rozpozná zvířata od určité vel‐
ikosti, např. srny.
Zobrazení na kontrolním displeji při zapnutém
tepelném obraze:
▷Systémem rozpoznané osoby: Světle žlutě.▷Systémem rozpoznaná zvířata: Tmavě
žlutě.
Dosah rozpoznávání objektů za dobrých pod‐
mínek okolí:
▷Rozpoznání osob: Do cca 100 m▷Rozpoznání velkých zvířat: Do cca 150 m▷Rozpoznání středně velkých zvířat: Do cca
70 m
Vlivy okolí mohou omezit disponibilitu rozpo‐
znání objektů.
Pokud systémy vozidla rozpoznají, že se vozi‐
dlo nachází v obci, bude rozpoznávání zvířat
přechodně vypnuto.
Upozornění VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte viditelnost
a situaci v provozu. Hrozí nebezpečí nehody.
Přizpůsobte styl jízdy podmínkám provozu. Vě‐
nujte pozornost dění v provozu a v příslušných
situacích aktivně zasáhněte do řízení.◀
Přehled
Tlačítka ve vozidle
Tlačítko Intelligent Safety
Zapnutí/vypnutí tepelného obrazu
Kamera
Při nízkých venkovních teplotách je kamera au‐
tomaticky vyhřívána.
Při ostřikování světlometů je automaticky
ostřikován objektiv kamery.
Seite 124ObsluhaBezpečnost124
Online Edition for Part no. 01 40 2 964 083 - VI/15

Zapnutí/vypnutí
Automatické zapnutí Systém je automaticky aktivní za tmy po kaž‐
dém zahájení jízdy.
Mechanické zapnutí/vypnutí Krátce stiskněte tlačítko:▷Zobrazí se menu k systémům In‐
telligent Safety. Systémy jsou vy‐
pnuty podle individuálního nasta‐
vení.▷Dioda LED svítí oranžovou barvou nebo
zhasne, podle individuálního nastavení.
Mohou být provedena nastavení. Jednotlivá
nastavení budou uložena pro momentálně
použitý profil.
Stiskněte opětovně tlačítko:
▷Zapnou se všechny systémy Intel‐
ligent Safety.▷LED dioda svítí zeleně.
Podržte tlačítko déle stisknuté:
▷Všechny systémy Intelligent Sa‐
fety se vypnou.▷LED dioda zhasne.
Doplňkové rozsvícení tepelného
obrazu
Na kontrolním displeji lze zobrazit tepelný ob‐
raz kamery pro noční vidění Night Vision. Tato
funkce nemá žádný vliv na rozeznání objektů.
Stiskněte tlačítko.
Obraz kamery je zobrazen na kontrolním dis‐
pleji.
Nastavení přes iDrive
Při zapnutém tepelném obrazu:1.Stiskněte hlavní ovladač.2.Zvolte jas nebo kontrast.▷ Zvolte symbol.▷ Zvolte symbol.3.Otáčejte hlavním ovladačem, dokud ne‐
bude dosaženo požadovaného nastavení.4.Stiskněte hlavní ovladač.
Zobrazení
Varování při ohrožení osob nebo zvířat
Hrozí-li kolize s rozpoznanou osobou nebo
zvířetem, zobrazí se ve sdruženém přístroji a na
displeji head-up varovný symbol.
Ačkoli se tvar a tepelné vyzařování vyhodno‐
cují, nejsou vyloučená chybná varování.
Varovná oblast před vozem
Varovná oblast u varování před osobami se‐
stává ze dvou částí:
▷Středová oblast, šipka 1, přímo před vozi‐
dlem.▷Rozšířená oblast, šipka 2, vpravo a vlevo.
U varování před zvířaty se nerozlišuje mezi
středovou a rozšířenou oblastí.
Celá oblast sleduje směr vozidla podle nato‐
čení kol a mění se s rychlostí jízdy. Se stoupa‐
jící rychlostí je oblast např. delší a širší.
Seite 125BezpečnostObsluha125
Online Edition for Part no. 01 40 2 964 083 - VI/15

Předběžné varováníŽlutý symbol bude zobrazen, když je
rozpoznána jedna osoba ve středové
oblasti přímo před vozem.
Žlutý symbol se zobrazí, když se v rozšířené
oblasti pohybuje osoba zprava nebo zleva ve
směru ke středové oblasti.
Zobrazený symbol se může měnit podle rozpo‐
znaných osob.
Zasáhněte sami, brzděním nebo vyhýbacím
manévrem.
V případě rozpoznaných zvířat je zobra‐
zen symbol zvířete. Symbol ukazuje
také stranu vozovky, na níž bylo zvíře
rozpoznáno. Zasáhněte sami, brzděním nebo
vyhýbacím manévrem.
Akutní varování Zobrazí se červený symbol a zazní aku‐
stický signál.
V případě rozpoznaných zvířat zazní akustický
signál a zobrazí se červený symbol zvířete.
Červený symbol ve sdruženém přístroji.
Okamžitě zasáhněte sami, brzděním nebo vy‐
hýbacím manévrem.
Zobrazení na displeji head-up Varování na displeji head-up se zobrazí
současně s varováním na sdruženém
přístroji. Zobrazený symbol se může
měnit podle rozpoznaných osob.
V případě rozpoznaných zvířat je zobrazen
symbol zvířete.
Dynamic Light Spot Doplňkově k varování jsou rozpoznané objekty
osvětleny světelným reflektorem.Zvířata nejsou osvětlována trvale, pouze záble‐
skem.
Osvětluje-li Dynamic Light Spot jakýkoli ob‐
jekt, je zapnutá kontrolka pro dálkové světlo.
Dynamic Light Spot se automaticky vypne, jak‐
mile se objekt nachází v oblasti potkávacího
světla.
Svítí-li potkávací, dálkové nebo částečné dál‐
kové světlo a světelný reflektor neosvětluje žá‐
dný objekt, bude doplňkově zapnut světlomet
Dynamic Light Spot jako dekorační osvětlení.
Přehled
Reflektory se nachází v předním nárazníku.
Reflektory udržujte čisté a volné.
Předpoklady
▷Spínač světel v poloze: ▷Svítí potkávací, dálkové nebo částečné dál‐
kové světlo.▷Žádné zdroje světla nebo osvětlení účast‐
níci provozu ve varovném prostoru.▷Systémy Intelligent Safety: Je aktivní varo‐
vání před osobami.Seite 126ObsluhaBezpečnost126
Online Edition for Part no. 01 40 2 964 083 - VI/15

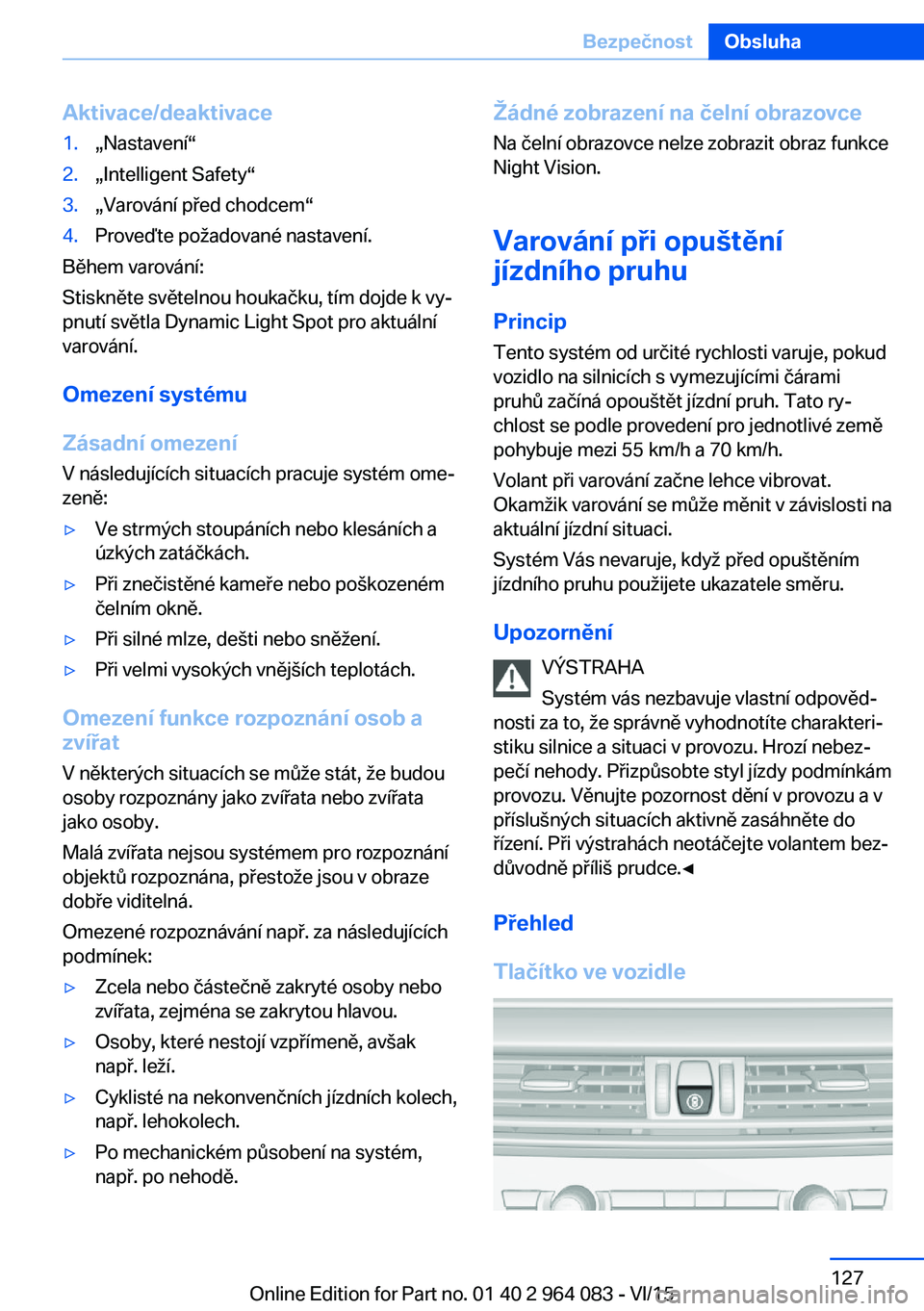

Aktivace/deaktivace1.„Nastavení“2.„Intelligent Safety“3.„Varování před chodcem“4.Proveďte požadované nastavení.
Během varování:
Stiskněte světelnou houkačku, tím dojde k vy‐
pnutí světla Dynamic Light Spot pro aktuální
varování.
Omezení systému
Zásadní omezení
V následujících situacích pracuje systém ome‐
zeně:
▷Ve strmých stoupáních nebo klesáních a
úzkých zatáčkách.▷Při znečistěné kameře nebo poškozeném
čelním okně.▷Při silné mlze, dešti nebo sněžení.▷Při velmi vysokých vnějších teplotách.
Omezení funkce rozpoznání osob a
zvířat
V některých situacích se může stát, že budou
osoby rozpoznány jako zvířata nebo zvířata
jako osoby.
Malá zvířata nejsou systémem pro rozpoznání
objektů rozpoznána, přestože jsou v obraze
dobře viditelná.
Omezené rozpoznávání např. za následujících
podmínek:
▷Zcela nebo částečně zakryté osoby nebo
zvířata, zejména se zakrytou hlavou.▷Osoby, které nestojí vzpřímeně, avšak
např. leží.▷Cyklisté na nekonvenčních jízdních kolech,
např. lehokolech.▷Po mechanickém působení na systém,
např. po nehodě.Žádné zobrazení na čelní obrazovce
Na čelní obrazovce nelze zobrazit obraz funkce
Night Vision.
Varování při opuštění
jízdního pruhu
Princip
Tento systém od určité rychlosti varuje, pokud
vozidlo na silnicích s vymezujícími čárami
pruhů začíná opouštět jízdní pruh. Tato ry‐
chlost se podle provedení pro jednotlivé země
pohybuje mezi 55 km/h a 70 km/h.
Volant při varování začne lehce vibrovat.
Okamžik varování se může měnit v závislosti na
aktuální jízdní situaci.
Systém Vás nevaruje, když před opuštěním
jízdního pruhu použijete ukazatele směru.
Upozornění VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte charakteri‐
stiku silnice a situaci v provozu. Hrozí nebez‐
pečí nehody. Přizpůsobte styl jízdy podmínkám
provozu. Věnujte pozornost dění v provozu a v
příslušných situacích aktivně zasáhněte do
řízení. Při výstrahách neotáčejte volantem bez‐
důvodně příliš prudce.◀
Přehled
Tlačítko ve vozidleSeite 127BezpečnostObsluha127
Online Edition for Part no. 01 40 2 964 083 - VI/15

Tlačítko Intelligent Safety
Kamera
Kamera se nachází v místě nožky vnitřního
zpětného zrcátka.
Oblast čelního okna před vnitřním zpětným
zrcátkem udržujte čistou a nezakrytou.
Zapnutí/vypnutí
Automatické zapnutí
Varování při opuštění jízdního pruhu se aktivuje
znovu automaticky po zahájení jízdy, když byla
funkce zapnutá při posledním vypnutí motoru.
Mechanické zapnutí/vypnutí Krátce stiskněte tlačítko:
▷Zobrazí se menu k systémům In‐
telligent Safety. Systémy jsou vy‐
pnuty podle individuálního nasta‐
vení.▷Dioda LED svítí oranžovou barvou nebo
zhasne, podle individuálního nastavení.
Mohou být provedena nastavení. Jednotlivá
nastavení budou uložena pro momentálně
použitý profil.
Stiskněte opětovně tlačítko:
▷Zapnou se všechny systémy Intel‐
ligent Safety.▷LED dioda svítí zeleně.Podržte tlačítko déle stisknuté:▷Všechny systémy Intelligent Sa‐
fety se vypnou.▷LED dioda zhasne.
Indikace na sdruženém přístroji
▷Linie: Systém je aktivován.▷Šipky: Byla rozpoznána minimálně
jedna ohraničující linie pruhu a mo‐
hou být vydána varování.
Vydání varování
Při opuštění jízdního pruhu a rozpoznané ohra‐
ničující linii pruhu začne volant vibrovat.
Zapnete-li před změnou jízdního pruhu ukaza‐
tele směru, k varování nedojde.
Ukončení varování Výstraha se přeruší v následujících situacích:
▷Automaticky po uplynutí cca 3 sekund.▷Při návratu do vlastního jízdního pruhu.▷Při silném brzdění.▷Při zapnutí ukazatelů směru.
Omezení systémuFunkce může být omezena například v násle‐
dujících situacích:
▷Při silné mlze, dešti nebo sněžení.▷Při chybějících, ojetých, špatně viditelných,
sbíhajících se nebo rozbíhajících se nebo
nejednoznačných ohraničujících liniích,
jako např. na staveništi.▷Když jsou ohraničující linie zakryty sněhem,
ledem, nečistotou nebo vodou.▷V prudkých zatáčkách nebo na úzké vo‐
zovce.▷Když nejsou bíle vymezeny ohraničující li‐
nie.▷Když jsou ohraničující linie zakryty
předměty.Seite 128ObsluhaBezpečnost128
Online Edition for Part no. 01 40 2 964 083 - VI/15
