Aktivera ECO PROTryck på knappen flera gånger tills
ECO PRO visas.
Konfigurera ECO PRO1.Aktivera ECO PRO.2."Konfigurera ECO PRO"
Gör önskade inställningar.
Konfigurera körprogram Under Konfigurera körläge kan inställningar för
följande körprogram göras:
▷SPORT, se sid 128.▷ECO PRO, se sid 181.
Indikeringar
Programval När du trycker på knappen visas
en lista med programmen som
kan väljas. Beroende på utrust‐
ning kan listan på kombiinstru‐
mentet avvika från visningen.
Valt program Valt program indikeras på kom‐
biinstrumentet.
Indikering på Control-displayen
Ändringen av programmen kan indikeras på
Control-displayen.
1."Inställningar"2."Control Display"3."Visa info om körläge"Starthjälpsystem
Princip Med hjälp av systemet kan du bekvämt starta i
uppförsbackar. Utan att använda parkerings‐
bromsen.
Starta med starthjälpsystemet1.Håll bilen med fotbromsen.2.Släpp bromsen och starta omedelbart.
När du har släppt bromspedalen hålls bilen
kvar i ca två sekunder.
Vid motsvarande utrustning är den möjliga
stopptiden 2 minuter.
Beroende på hur tungt lastad bilen är eller vid
körning med släpvagn kan bilen börja rulla ba‐
kåt.
Servotronic PrincipServotronic varierar den styrkraft som är nöd‐
vändig vid styrning i förhållande till hastighe‐
ten. Vid låga hastigheter underlättas styrkraf‐
ten mycket, dvs. endast lite kraft behövs vid
styrningen. Vid ökad hastighet reduceras styr‐
kraftens stöd.
Dessutom så anpassas styrkraften beroende
på körprogram så att det förmedlas ett sportigt
och direkt resp. bekvämt styrningsförhållande.
Seite 129KörstabilitetssystemInstrument129
Online Edition for Part no. 01 40 2 966 244 - X/15

KörkomfortBilens utrustning
I detta kapitel beskrivs alla standardutföran‐
den, landsutföranden och extrautrustningar
som finns i modellserien. Därför beskrivs även
utrustning som inte är tillgängligt för ett fordon
t.ex. på grund av vald extrautrustning eller
landsutförande. Det gäller även säkerhetsrele‐
vanta funktioner och system. Om motsvarande
funktioner och system används ska de gäl‐
lande nationella bestämmelserna beaktas.
Aktiv hastighetsreglering
med stop & go-funktion,
ACC
Princip
Med detta system kan du programmera en
önskad hastighet, som automatiskt hålls kon‐
tant vid körning på fri väg.
Systemet anpassar i den mån det är möjligt
hastigheten till ett framförvarande fordon som
kör långsammare.
Avståndet, som systemet ska hålla till det
framförvarande fordonet, kan varieras.
Av säkerhetsskäl är avståndet beroende av
hastigheten.
För att hålla avståndet reducerar systemet
hastigheten, bromsar eventuellt bilen något
och accelererar åter när det framförvarande
fordonet blir snabbare.
Om det framförvarande fordonet bromsar ned
till stillastående och kör vidare efter en kort
stund så kan systemet i regel identifiera detta.
Det egna fordonet bromsas och accelereras
sedan automatiskt.
Om det framförvarande fordonet kör iväg efter
en längre stund ska du trycka kort på gaspeda‐
len eller motsvarande knapp för att aktivera sy‐
stemet. Fordonet accelereras automatiskt.Så snart vägen åter är fri, accelereras bilen till
den programmerade hastigheten.
Hastigheten hålls i nedförsbackar, men kan un‐
derskridas i stigningar, om motoreffekten inte
är tillräcklig.
Allmänt
Beroende på fordonsinställning så kan hastig‐
hetsregleringens egenskaper ändras inom
vissa områden.
Anvisningar VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. På grund
av tekniska systembegränsningar kan syste‐
met inte reagera självständigt i alla trafiksitua‐ tioner. Risk för olyckor. Anpassa körsättet till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
VARNING
Ett osäkrat fordon kan komma i rörelse
på egen hand och rulla iväg. Risk för olyckor.
Säkra fordonet så att det inte kan börja rulla in‐
nan du lämnar det.
För att säkerställa att fordonet är säkrat mot
rullning ska följande beaktas:▷Dra åt parkeringsbromsen.▷Vrid in framhjulen mot trottoarkanten i lut‐
ningar.▷Säkra fordonet ytterligare i lutningar, t.ex.
med en underläggskil.◀Seite 130InstrumentKörkomfort130
Online Edition for Part no. 01 40 2 966 244 - X/15

Översikt
Knapparna på rattenKnappFunktionHastighetsreglering till/från, avbryt,
se sid 131Ställ in hastigheten, se sid 133Minska avståndet, se sid 132Öka avståndet, se sid 132Gunga:
Hålla, spara, ändra hastighet, se
sid 132
Knapparnas anordning beror på utrustning och
nationell variant.
Radarsensor
En radarsensor i stötfångaren registrerar fram‐
förvarande fordon.
Håll radarsensorn ren och fri.
Koppla till/från och avbryta
hastighetsreglering
Tillkoppling Tryck på knappen på ratten.
Kontrollamporna på kombiinstrumentet lyser
och markeringen i hastighetsmätaren ställs på
den aktuella hastigheten.
Hastighetsregleringen kan användas.
Eventuellt kopplas DSC till.
Frånkoppling Trampa samtidigt på bromsen om du kopplar
från systemet när bilen står stilla.
Tryck på knappen på ratten.▷När systemet är aktiverat: Tryck två
gånger.▷När systemet är avbrutet: Tryck en gång.
Indikeringarna slocknar. Den programmerade
hastigheten raderas.
Avbryta Tryck på knappen på ratten när syste‐
met är aktiverat.
Trampa samtidigt på bromsen om du avbryter
systemet när bilen står stilla.
Systemet avbryter automatiskt i följande situa‐
tioner:
▷Om du bromsar.▷När du lägger ur växelväljarläge D.▷Om DTC aktiveras eller DSC avaktiveras.▷Om DSC arbetar.▷När SPORT+ aktiveras med körupplevel‐
sebrytaren.▷När du tar av bilbältet och öppnar förardör‐
ren när bilen står stilla.▷När systemet inte identifierar något objekt
på en lång stund, t.ex. på sträckor med gles
trafik utan kantmarkering.▷Om radarns identifieringsområde är störd,
t.ex. genom smuts eller kraftigt regn.▷Efter en längre tids stillastående, om fordo‐
net har bromsats till stillastående av syste‐
met.Seite 131KörkomfortInstrument131
Online Edition for Part no. 01 40 2 966 244 - X/15

Hålla, spara, ändra hastighet
Anvisningar VARNING
Den önskade hastigheten kan ställas in
fel av misstag eller avropas av misstag. Risk för
olyckor. Anpassa den önskade hastigheten till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
VARNING
Risk för olyckor vid för höga hastighets‐
skillnader gentemot andra fordon, t.ex. in föl‐
jande situationer:▷När du snabbt närmar dig ett fordon som
kör långsamt.▷Ett annat fordon växlar plötsligt till ditt kör‐
fält.▷Du närmar dig snabbt stillastående fordon.
Risk för personskador eller livsfara. Håll trafik‐
situationen under uppsikt och ingrip aktivt vid
behov.◀
Hålla och programmera hastighet
Tryck på kontakten när systemet är avbrutet.
När systemet är aktiverat hålls den aktuella
hastigheten konstant och programmeras som
önskad hastighet.
Den visas på hastighetsmätaren och en kort
stund på kombiinstrumentet, se sid 133.
Eventuellt kopplas DSC till.
Ändra hastigheten
Tryck kontakten flera gånger uppåt eller nedåt,
tills önskad hastighet är inställd.
När systemet är aktiverat programmeras den
indikerade hastigheten och ställs in så länge
vägen är fri.▷Varje gång du trycker in kontakten till
tryckpunkten ökar eller minskar hastighe‐
ten med ca 1 km/h.▷Varje gång du trycker in kontakten förbi
tryckpunkten höjs eller sänks den önskade
hastigheten till nästa tiotal på hastighets‐
mätaren.
Håll kontakten i respektive läge när du trycker
flera gånger.
Avstånd VARNING
Systemet avlastar inte föraren för dennes
ansvar. På grund av systembegränsningar kan
det uppkomma fördröjnignar i inbromsningen. Risk för olyckor eller materiella skador. Håll all‐
tid trafiksituationen under noggrann uppsikt.
Anpassa avståndet till trafikförhållandena och
vädret och iaktta det föreskrivna säkerhetsav‐
ståndet genom att bromsa in vid behov.◀
Minska avståndet Tryck flera gånger på knappen tills
önskat avstånd är inställt.
Valt avstånd, se sid 134, visas på kombiinstru‐
mentet.
Öka avståndet Tryck flera gånger på knappen tills
önskat avstånd är inställt.
Valt avstånd, se sid 134, visas på kombiinstru‐
mentet.
Seite 132InstrumentKörkomfort132
Online Edition for Part no. 01 40 2 966 244 - X/15

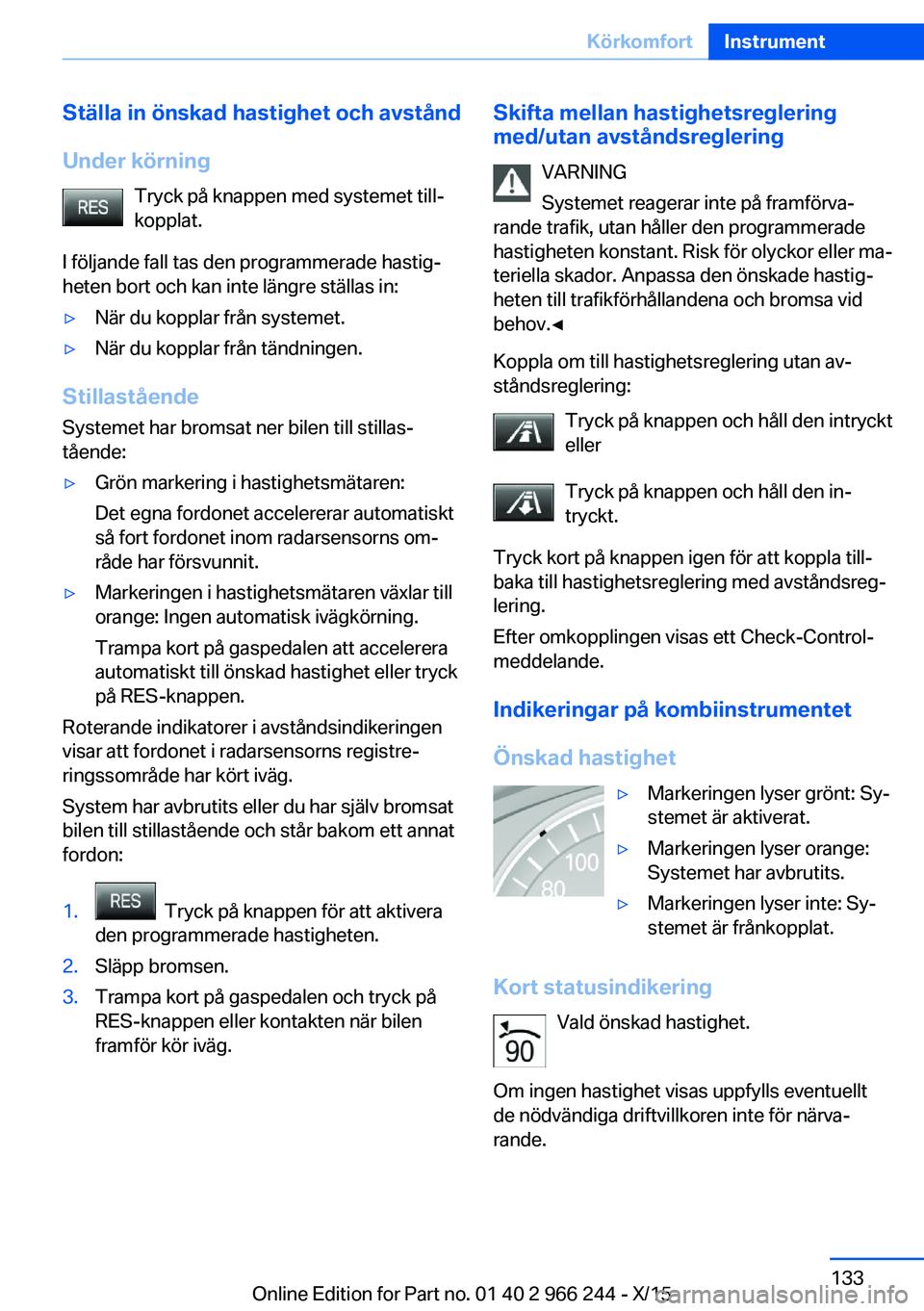

Ställa in önskad hastighet och avstånd
Under körning Tryck på knappen med systemet till‐
kopplat.
I följande fall tas den programmerade hastig‐
heten bort och kan inte längre ställas in:▷När du kopplar från systemet.▷När du kopplar från tändningen.
Stillastående
Systemet har bromsat ner bilen till stillas‐
tående:
▷Grön markering i hastighetsmätaren:
Det egna fordonet accelererar automatiskt
så fort fordonet inom radarsensorns om‐
råde har försvunnit.▷Markeringen i hastighetsmätaren växlar till
orange: Ingen automatisk ivägkörning.
Trampa kort på gaspedalen att accelerera
automatiskt till önskad hastighet eller tryck
på RES-knappen.
Roterande indikatorer i avståndsindikeringen
visar att fordonet i radarsensorns registre‐
ringssområde har kört iväg.
System har avbrutits eller du har själv bromsat
bilen till stillastående och står bakom ett annat
fordon:
1. Tryck på knappen för att aktivera
den programmerade hastigheten.2.Släpp bromsen.3.Trampa kort på gaspedalen och tryck på
RES-knappen eller kontakten när bilen
framför kör iväg.Skifta mellan hastighetsreglering med/utan avståndsreglering
VARNING
Systemet reagerar inte på framförva‐
rande trafik, utan håller den programmerade
hastigheten konstant. Risk för olyckor eller ma‐
teriella skador. Anpassa den önskade hastig‐
heten till trafikförhållandena och bromsa vid
behov.◀
Koppla om till hastighetsreglering utan av‐
ståndsreglering:
Tryck på knappen och håll den intryckt
eller
Tryck på knappen och håll den in‐
tryckt.
Tryck kort på knappen igen för att koppla till‐
baka till hastighetsreglering med avståndsreg‐
lering.
Efter omkopplingen visas ett Check-Control-
meddelande.
Indikeringar på kombiinstrumentet
Önskad hastighet▷Markeringen lyser grönt: Sy‐
stemet är aktiverat.▷Markeringen lyser orange:
Systemet har avbrutits.▷Markeringen lyser inte: Sy‐
stemet är frånkopplat.
Kort statusindikering
Vald önskad hastighet.
Om ingen hastighet visas uppfylls eventuellt
de nödvändiga driftvillkoren inte för närva‐
rande.
Seite 133KörkomfortInstrument133
Online Edition for Part no. 01 40 2 966 244 - X/15

Fordonsavstånd
Valt avstånd till framförvarande fordon indike‐
ras.AvståndsindikeringAvstånd 1Avstånd 2Avstånd 3
Är automatiskt inställt när systemet
aktiveras. Motsvarar ca halva has‐
tighetsmätarvärdet i meter.Avstånd 4Systemet avbrutet eller avstånds‐
regleringen kortfristigt avaktiverad,
eftersom gaspedalen trampas ned,
utan identifierat fordon.Avståndsregleringen kortfristigt
avaktiverad, eftersom gaspedalen
trampas ned, med identifierat for‐
don.Roterande indikatorer: Det identifierade for‐
donet har startat.
ACC accelererar inte. För att accelerera ska
du aktivera ACC genom att kort trampa ner
gaspedalen eller trycka på RES-knappen eller
kontakten.
Kontroll- och varningslampor
Symbolen lyser orange
Framförvarande fordon identifierat.
Symbolen blinkar orange:
Förutsättningarna för användningen av
systemet föreligger inte längre.
Systemet har avaktiverats, men fortsätter att
bromsa tills du själv aktivt tar över och trampar
ned broms- eller gaspedalen.
Symbolen blinkar röd och en signal
ljuder:
Du uppmanas att bromsa eller vid be‐
hov väja undan.
Indikeringar på head-up displayen
Viss information i systemet kan också visas på
head-up-displayen.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Hastighetsområde Det optimala användningsområdet är väl ut‐
byggda vägar.
Den minimalt inställningsbara hastigheten är
30 km/h. Maximalt inställbar hastighet beror på
fordonet.
Systemet kan även aktiveras när bilen står
stilla.
Iaktta gällande hastighetsbegränsningar när du
använder systemet.
Efter omkoppling till hastighetsreglering utan
avståndsreglering kan även högre hastigheter
väljas.Seite 134InstrumentKörkomfort134
Online Edition for Part no. 01 40 2 966 244 - X/15

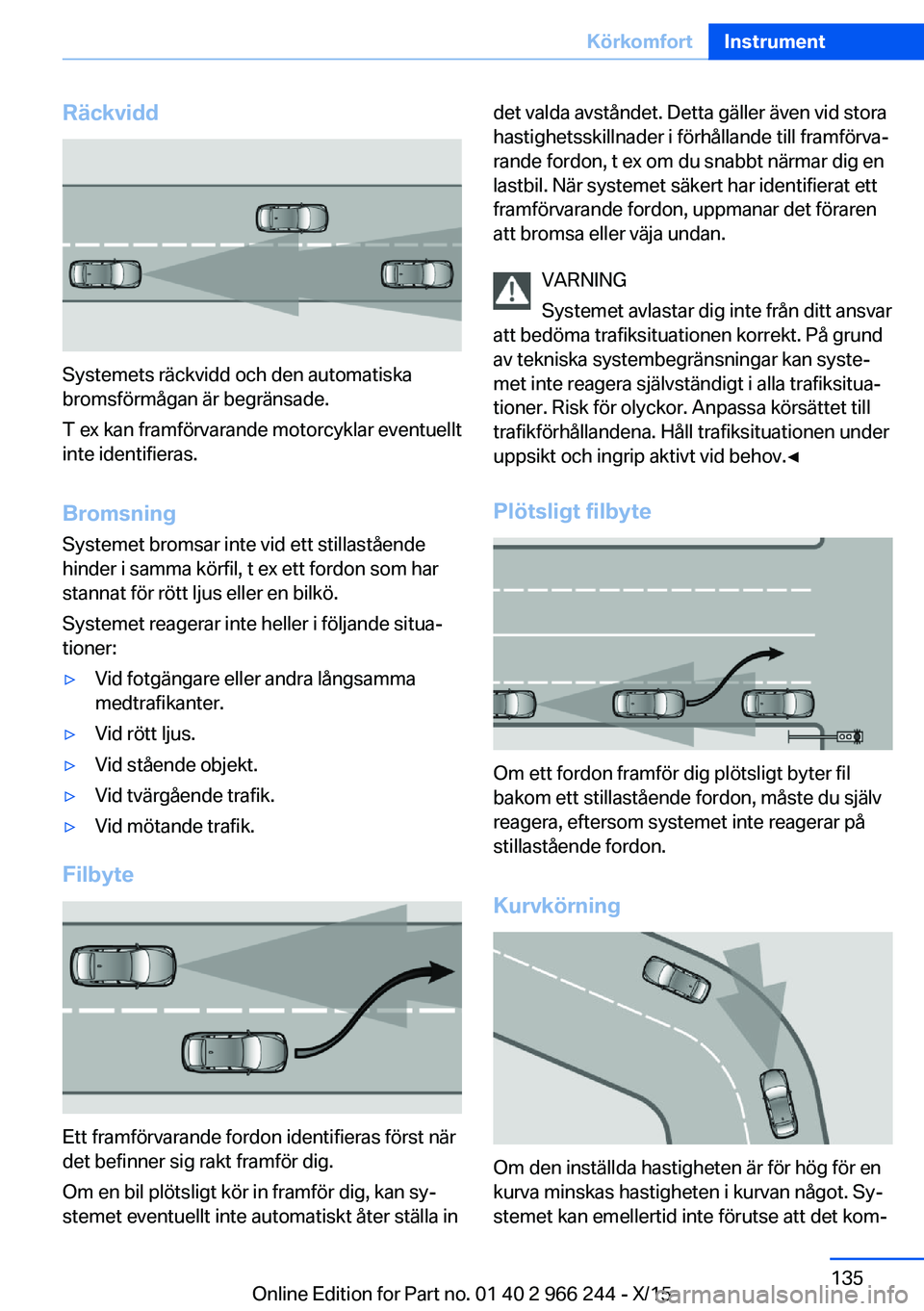

Räckvidd
Systemets räckvidd och den automatiska
bromsförmågan är begränsade.
T ex kan framförvarande motorcyklar eventuellt
inte identifieras.
Bromsning Systemet bromsar inte vid ett stillastående
hinder i samma körfil, t ex ett fordon som har
stannat för rött ljus eller en bilkö.
Systemet reagerar inte heller i följande situa‐
tioner:
▷Vid fotgängare eller andra långsamma
medtrafikanter.▷Vid rött ljus.▷Vid stående objekt.▷Vid tvärgående trafik.▷Vid mötande trafik.
Filbyte
Ett framförvarande fordon identifieras först när
det befinner sig rakt framför dig.
Om en bil plötsligt kör in framför dig, kan sy‐
stemet eventuellt inte automatiskt åter ställa in
det valda avståndet. Detta gäller även vid stora
hastighetsskillnader i förhållande till framförva‐
rande fordon, t ex om du snabbt närmar dig en
lastbil. När systemet säkert har identifierat ett
framförvarande fordon, uppmanar det föraren
att bromsa eller väja undan.
VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. På grund
av tekniska systembegränsningar kan syste‐
met inte reagera självständigt i alla trafiksitua‐
tioner. Risk för olyckor. Anpassa körsättet till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
Plötsligt filbyte
Om ett fordon framför dig plötsligt byter fil
bakom ett stillastående fordon, måste du själv
reagera, eftersom systemet inte reagerar på
stillastående fordon.
Kurvkörning
Om den inställda hastigheten är för hög för en
kurva minskas hastigheten i kurvan något. Sy‐
stemet kan emellertid inte förutse att det kom‐
Seite 135KörkomfortInstrument135
Online Edition for Part no. 01 40 2 966 244 - X/15

mer en kurva. Därför är det viktigt att man tän‐
ker på att anpassa hastigheten innan man kör
in i kurvan.
I snäva kurvor kan det, på grund av systemets
begränsade räckvidd, uppstå situationer då ett
framförvarande fordon inte identifieras alls eller
med en tydlig fördröjning.
När bilen närmar sig en kurva kan systemet på
grund av vägens svängning kortvarigt reagera
på fordon i körfilen bredvid. En eventuell
bromsning av bilen kan motarbetas genom att
man accelererar kort.
När gaspedalen släpps är systemet åter aktivt
och reglerar hastigheten automatiskt.
Starta Fordonet kan köra iväg automatiskt i t.ex. föl‐
jande situationer:
▷I branta uppförsbackar.▷Framför gupp på körbanan.▷Med ett tungt släp.
I de här fallen ska du trampa på gaspedalen.
Väderlek Vid dåliga väder- eller ljusförhållanden, t.ex. vid
regn, snö, slask, dimma eller motljus, kan regi‐
streringen av fordon försvåras samt korta av‐
brott uppstå för redan registrerade fordon. Kör
uppmärksamt och reagera själv på det som
händer i trafiken. Ingrip vid behov aktivt, t.ex.
genom att bromsa, styra eller styra undan.
Funktionsfel
Systemet kan inte aktiveras om radarsensorn
inte är rätt riktad, t ex på grund av en parker‐
ingsskada.
Ett Check Control-meddelande visas om sy‐
stemet är ur funktion.
Hastighetsreglering
Princip Systemet håller den hastighet som har ställts
in via knapparna på ratten. Därvid bromsar sy‐
stemet bilen, om motorbromsen inte räcker till
i nedförsbackar.
Allmänt
Beroende på fordonsinställning så kan hastig‐
hetsregleringens egenskaper ändras inom
vissa områden.
Anvisningar VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. På grund
av tekniska systembegränsningar kan syste‐
met inte reagera självständigt i alla trafiksitua‐
tioner. Risk för olyckor. Anpassa körsättet till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
VARNING
Användningen av systemet kan i följande
situationer leda till en ökad olycksfallsrisk:▷På kurviga vägar.▷Vid tät trafik.▷Vid halka, dimma, snö, regn eller på löst
underlag.
Risk för olyckor eller materiella skador. Använd
bara systemet när en körning med konstant
hastighet är möjlig.◀
Seite 136InstrumentKörkomfort136
Online Edition for Part no. 01 40 2 966 244 - X/15
