2016 Alfa Romeo Giulietta pressione

❒premere il pulsanteoppure
per effettuare la scelta;
Una volta effettuata la regolazione
premere il pulsante SET/
con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare.
Premere nuovamente il pulsante SET/
con pressione lunga per tornare
alla videata standard o al menu
principale a seconda del punto in cui ci
si trova nel menu.

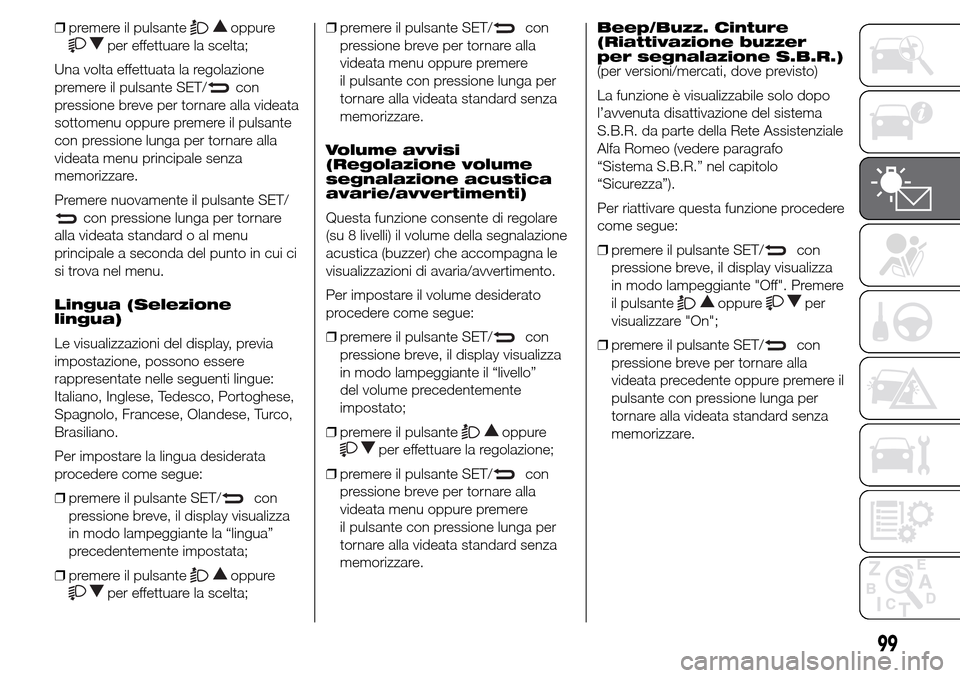

Lingua (Selezione
lingua)
Le visualizzazioni del display, previa
impostazione, possono essere
rappresentate nelle seguenti lingue:
Italiano, Inglese, Tedesco, Portoghese,
Spagnolo, Francese, Olandese, Turco,
Brasiliano.
Per impostare la lingua desiderata
procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante la “lingua”
precedentemente impostata;
❒premere il pulsante
oppure
per effettuare la scelta;❒premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Volume avvisi
(Regolazione volume
segnalazione acustica
avarie/avvertimenti)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnalazione
acustica (buzzer) che accompagna le
visualizzazioni di avaria/avvertimento.
Per impostare il volume desiderato
procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante il “livello”
del volume precedentemente
impostato;
❒premere il pulsante
oppure
per effettuare la regolazione;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.Beep/Buzz. Cinture
(Riattivazione buzzer
per segnalazione S.B.R.)
(per versioni/mercati, dove previsto)
La funzione è visualizzabile solo dopo
l’avvenuta disattivazione del sistema
S.B.R. da parte della Rete Assistenziale
Alfa Romeo (vedere paragrafo
“Sistema S.B.R.” nel capitolo
“Sicurezza”).
Per riattivare questa funzione procedere
come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante "Off". Premere
il pulsante
oppureper
visualizzare "On";
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata precedente oppure premere il
pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
99

Per consultare tali indicazioni procedere
come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
la scadenza in km/mi o giorni (dove
previsto) oppure mi o days (dove
previsto) in funzione di quanto
precedentemente impostato (vedere
paragrafo “Unità misura");
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard.
100
CONOSCENZA DEL QUADRO STRUMENTI
AVVERTENZA Il "Piano di
Manutenzione Programmata" prevede
la manutenzione della vettura a
cadenze prestabilite (fare riferimento al
capitolo "Manutenzione e cura").
Questa visualizzazione appare
automaticamente, con chiave di
avviamento in posizione MAR, quando
al momento della
manutenzione mancano 2000 km
(oppure valore equivalente in miglia) o,
dove previsto, 30 giorni e viene
riproposta ad ogni rotazione della
chiave in posizione MAR o, per
versioni/mercati dove previsto, ogni 200
km (o valore equivalente in miglia). Al
di sotto di tale soglia le segnalazioni
vengono riproposte a scadenza più
ravvicinata. La visualizzazione sarà in
km o miglia a seconda
dell'impostazione effettuata nell'unità
misura. Quando la manutenzione
programmata ("tagliando") è prossima
alla scadenza prevista, ruotando la
chiave di avviamento in posizione MAR,
sul display apparirà la scritta "Service"
seguita dal numero di chilometri/miglia
o giorni (dove previsto) mancanti alla
manutenzione della vettura. Rivolgersi
alla Rete Assistenziale Alfa Romeo
che provvederà, oltre alle operazioni di
manutenzione previste dal "Piano di
manutenzione programmata",
all'azzeramento di tale visualizzazione
(reset).Alla scadenza del service e per circa
1000 km/o 600 mi o 30 giorni
comparirà un messaggio di

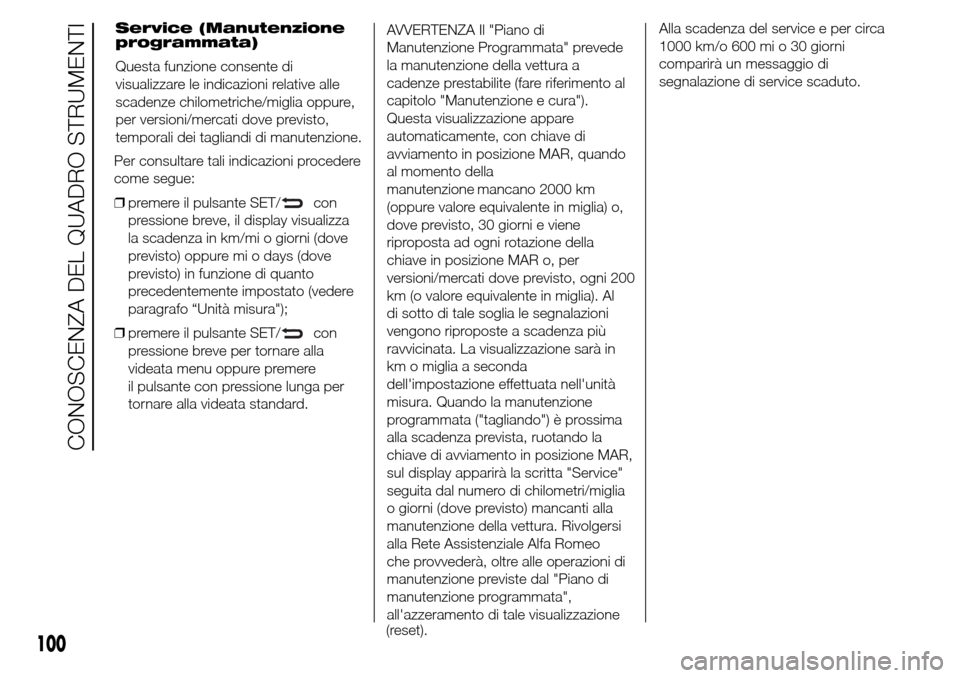

segnalazione di service scaduto. Service (Manutenzione
programmata)
Questa funzione consente di
visualizzare le indicazioni relative alle
scadenze chilometriche/miglia oppure,
per versioni/mercati dove previsto,
temporali dei tagliandi di manutenzione.

Air Bag/Bag passeggero
(Attivazione/
disattivazione Air Bag
lato passeggero
frontale e Air Bag
laterale protezione di
bacino, torace e spalla -
Side bag)
Questa funzione permette di attivare/
disattivare l’air bag lato passeggero.
Procedere come segue:
❒premere il pulsante SET/
e, dopo
aver visualizzato sul display il
messaggio "Bag pass: Off" (per
disattivare) oppure il messaggio "Bag
pass: On" (per attivare) tramite la
pressione dei pulsanti
oppure
, premere nuovamente il
pulsante SET/
;
❒sul display viene visualizzato il
messaggio di richiesta conferma;
❒tramite la pressione dei pulsanti
oppureselezionare "Sì"
(per confermare l’attivazione/
disattivazione) oppure "No" (per
rinunciare);
❒premere il pulsante SET/
con
pressione breve, viene visualizzato un
messaggio di conferma scelta e si
torna alla videata menu oppure
premere il pulsante con pressione
lunga per tornare alla videata
standard senza memorizzare.Luci diurne (D.R.L.)
Questa funzione permette di attivare/
disattivare le luci diurne.
Per attivare oppure disattivare questa
funzione procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
un sottomenu;
❒premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante
oppure
per effettuare la scelta;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata sottomenu oppure premere il
pulsante con pressione lunga per
tornare alla videata menu principale
senza memorizzare;
101
❒premere nuovamente il pulsante SET/
con pressione lunga per tornare
alla videata standard o al menu
principale a seconda del punto in cui
ci si trova nel menu.Luci adattive AFS
(Adaptive Frontlight
System)
(per versioni/mercati, dove previsto)
Questa funzione permette di
attivare/disattivare le luci adattive AFS
(Adaptive Frontlight System).
Per attivare oppure disattivare questa
funzione procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
un sottomenu;
❒premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante
oppureper
effettuare la scelta;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata sottomenu oppure premere il
pulsante con pressione lunga per
tornare alla videata menu principale
senza memorizzare;
❒premere nuovamente il pulsante SET/
con pressione lunga per tornare
alla videata standard o al menu
principale a seconda del punto in cui
ci si trova nel menu.

Luci cortesia
(Attivazione/
disattivazione “Greeting
lights”)
(per versioni/mercati, dove previsto)
Questa funzione consente, all’apertura
porte o bagagliaio da telecomando,
l’accensione per circa 25 secondi delle
luci di posizione e la luce targa e delle
luci plafoniere interne, con le seguenti
eccezioni:
❒interruzione dopo 5 secondi a
seguito della chiusura porta
❒interruzione dopo un blocco da
telecomando
❒interruzione dopo un blocco o azione
da telecomandoPer attivare oppure disattivare questa
funzione procedere come segue:
❒premere il pulsante SET/
con
pressione breve, il display visualizza
in modo lampeggiante “On” oppure
“Off” in funzione di quanto
precedentemente impostato;
❒premere il pulsante
oppure
per effettuare la scelta;
❒premere il pulsante SET/
con
pressione breve per tornare alla
videata menu oppure premi il
pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.Uscita Menu
Ultima funzione che chiude il ciclo di
impostazioni elencate nella videata
menu.
Premendo il pulsante SET/
con
pressione breve il display torna alla
videata standard senza memorizzare.
Premendo il pulsante
il display
torna alla prima voce del menu.
102
CONOSCENZA DEL QUADRO STRUMENTI

❒Distanza percorsa B
❒Consumo medio B
❒Velocità media B
❒Tempo di viaggio B (durata di guida).
Il “Trip B” è una funzione escludibile
(vedere paragrafo “Abilitazione Trip B”).
Le grandezze “Autonomia” e “Consumo
istantaneo” non sono azzerabili.
GRANDEZZE
VISUALIZZATE
Autonomia
Indica la distanza indicativa che può
essere ancora percorsa con il
combustibile presente all’interno del
serbatoio, ipotizzando di proseguire la
marcia mantenendo la stessa condotta
di guida.
Sul display verrà visualizzata
l’indicazione “----”alverificarsi dei
seguenti eventi:
❒valore di autonomia inferiore a 50 km
(oppure 30 mi)
❒in caso di sosta vettura con motore
avviato per un tempo prolungato.AVVERTENZA La variazione del valore
di autonomia può essere influenzata
da diversi fattori: stile di guida (vedere
quanto descritto al paragrafo “Stile
di guida” nel capitolo “Avviamento e
guida”), tipo di percorso (autostradale,
urbano, montano, ecc…), condizioni
di utilizzo della vettura (carico
trasportato, pressione degli pneumatici,
ecc…). La programmazione di un
viaggio deve pertanto tener conto di
quanto precedentemente descritto.
Distanza percorsa
Indica la distanza percorsa dall’inizio
della nuova missione.
Consumo medio
Rappresenta la media indicativa dei
consumi dall’inizio della nuova
missione.
Consumo istantaneo
Esprime la variazione, aggiornata
costantemente, del consumo di
combustibile. In caso di sosta vettura
con motore avviato sul display verrà
visualizzata l’indicazione “----”.Velocità media
Rappresenta il valore medio della
velocità vettura in funzione del tempo
complessivamente trascorso dall’inizio
della nuova missione.
Tempo di viaggio
Tempo trascorso dall’inizio della nuova
missione.
VISUALIZZAZIONI SUL
DISPLAY
Ogni volta che viene visualizzata una
grandezza, sul display vengono
visualizzate le seguenti informazioni:
❒icona animata nella parte superiore
fig. 103;
❒la scritta “Trip” (oppure “Trip A”
oppure “Trip B”) (B);
103A0K2011
106
CONOSCENZA DEL QUADRO STRUMENTI

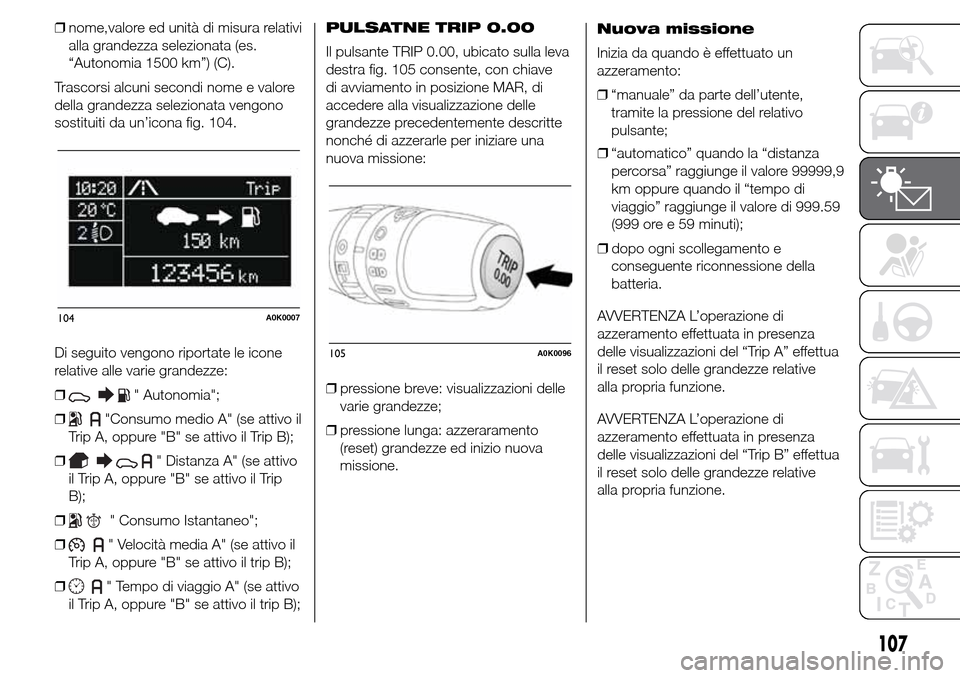

Il “Trip B”, consente la visualizzazione
delle seguenti grandezze:

❒nome,valore ed unità di misura relativi
alla grandezza selezionata (es.
“Autonomia 1500 km”) (C).
Trascorsi alcuni secondi nome e valore
della grandezza selezionata vengono
sostituiti da un’icona fig. 104.
Di seguito vengono riportate le icone
relative alle varie grandezze:
❒
" Autonomia";
❒
"Consumo medio A" (se attivo il
Trip A, oppure "B" se attivo il Trip B);
❒
" Distanza A" (se attivo
il Trip A, oppure "B" se attivo il Trip
B);
❒
" Consumo Istantaneo";
❒
" Velocità media A" (se attivo il
Trip A, oppure "B" se attivo il trip B);
❒
" Tempo di viaggio A" (se attivo
il Trip A, oppure "B" se attivo il trip B);PULSATNE TRIP 0.00
Il pulsante TRIP 0.00, ubicato sulla leva
destra fig. 105 consente, con chiave
di avviamento in posizione MAR, di
accedere alla visualizzazione delle
grandezze precedentemente descritte
nonché di azzerarle per iniziare una
nuova missione:
❒pressione breve: visualizzazioni delle
varie grandezze;
❒pressione lunga: azzeraramento
(reset) grandezze ed inizio nuova
missione.Nuova missione
Inizia da quando è effettuato un
azzeramento:
❒“manuale” da parte dell’utente,
tramite la pressione del relativo
pulsante;
❒“automatico” quando la “distanza
percorsa” raggiunge il valore 99999,9
km oppure quando il “tempo di
viaggio” raggiunge il valore di 999.59
(999 ore e 59 minuti);
❒dopo ogni scollegamento e
conseguente riconnessione della
batteria.
AVVERTENZA L’operazione di
azzeramento effettuata in presenza
delle visualizzazioni del “Trip A” effettua
il reset solo delle grandezze relative
alla propria funzione.
AVVERTENZA L’operazione di
azzeramento effettuata in presenza
delle visualizzazioni del “Trip B” effettua
il reset solo delle grandezze relative
alla propria funzione.
104A0K0007
105A0K0096
107

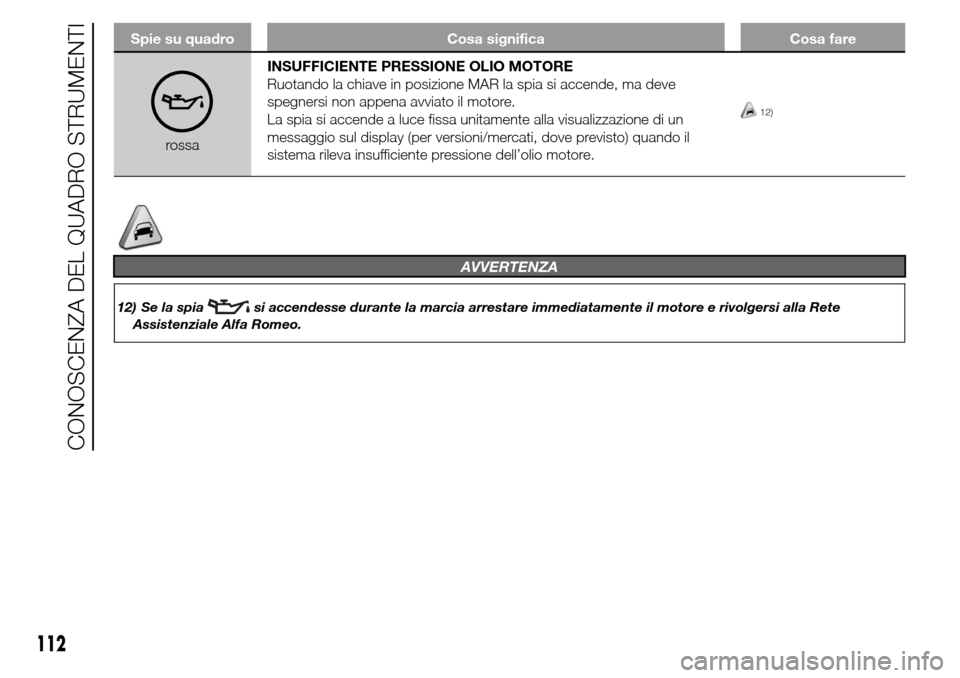

Spie su quadro Cosa significa Cosa fare
rossaINSUFFICIENTE PRESSIONE OLIO MOTORE
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi non appena avviato il motore.
La spia si accende a luce fissa unitamente alla visualizzazione di un
messaggio sul display (per versioni/mercati, dove previsto) quando il
sistema rileva insufficiente pressione dell’olio motore.
12)
AVVERTENZA
12) Se la spiasi accendesse durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete
Assistenziale Alfa Romeo.
112
CONOSCENZA DEL QUADRO STRUMENTI

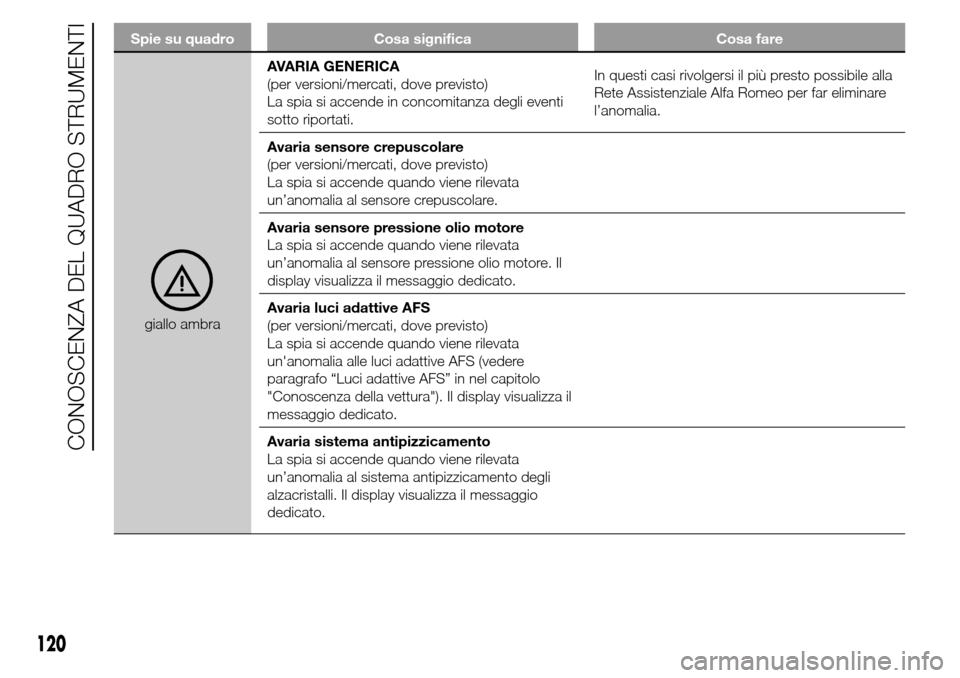

Spie su quadro Cosa significa Cosa fare
giallo ambraAVARIA GENERICA
(per versioni/mercati, dove previsto)
La spia si accende in concomitanza degli eventi
sotto riportati.In questi casi rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo per far eliminare
l’anomalia.
Avaria sensore crepuscolare
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata
un’anomalia al sensore crepuscolare.
Avaria sensore pressione olio motore
La spia si accende quando viene rilevata
un’anomalia al sensore pressione olio motore. Il
display visualizza il messaggio dedicato.
Avaria luci adattive AFS
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata
un'anomalia alle luci adattive AFS (vedere
paragrafo “Luci adattive AFS” in nel capitolo
"Conoscenza della vettura"). Il display visualizza il
messaggio dedicato.
Avaria sistema antipizzicamento
La spia si accende quando viene rilevata
un’anomalia al sistema antipizzicamento degli
alzacristalli. Il display visualizza il messaggio
dedicato.
120
CONOSCENZA DEL QUADRO STRUMENTI
