2016 Alfa Romeo Giulietta pressione

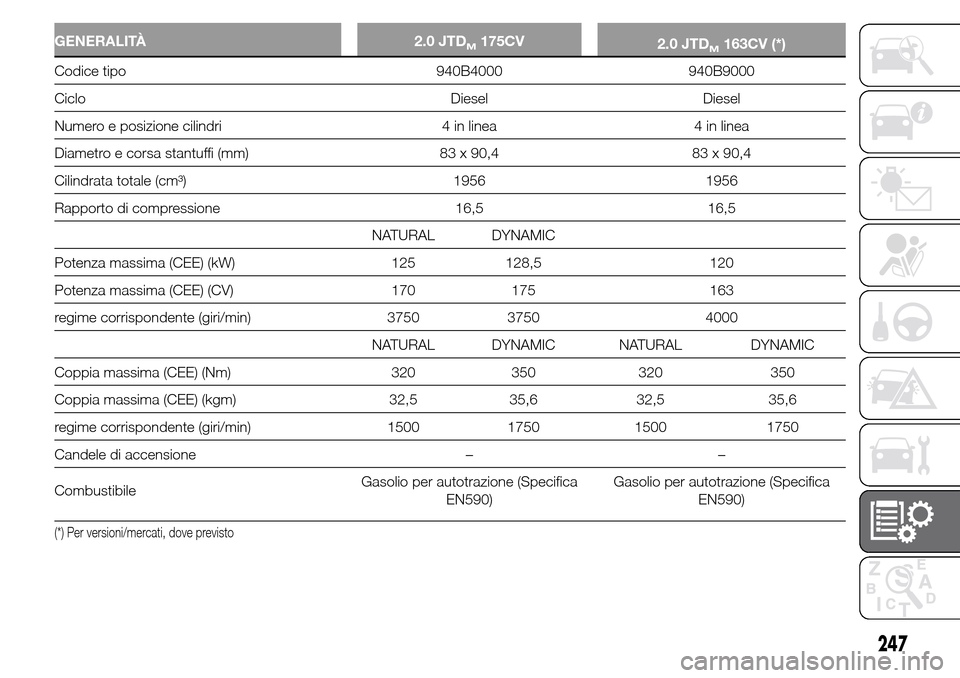

GENERALITÀ 2.0 JTDM175CV
2.0 JTDM163CV (*)
Codice tipo 940B4000 940B9000
Ciclo Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 83 x 90,4 83 x 90,4
Cilindrata totale (cm³) 1956 1956
Rapporto di compressione 16,5 16,5
NATURAL DYNAMIC
Potenza massima (CEE) (kW) 125 128,5 120
Potenza massima (CEE) (CV) 170 175 163
regime corrispondente (giri/min) 3750 3750 4000
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 320 350 320 350
Coppia massima (CEE) (kgm) 32,5 35,6 32,5 35,6
regime corrispondente (giri/min) 1500 1750 1500 1750
Candele di accensione – –
CombustibileGasolio per autotrazione (Specifica
EN590)Gasolio per autotrazione (Specifica
EN590)
(*) Per versioni/mercati, dove previsto
247

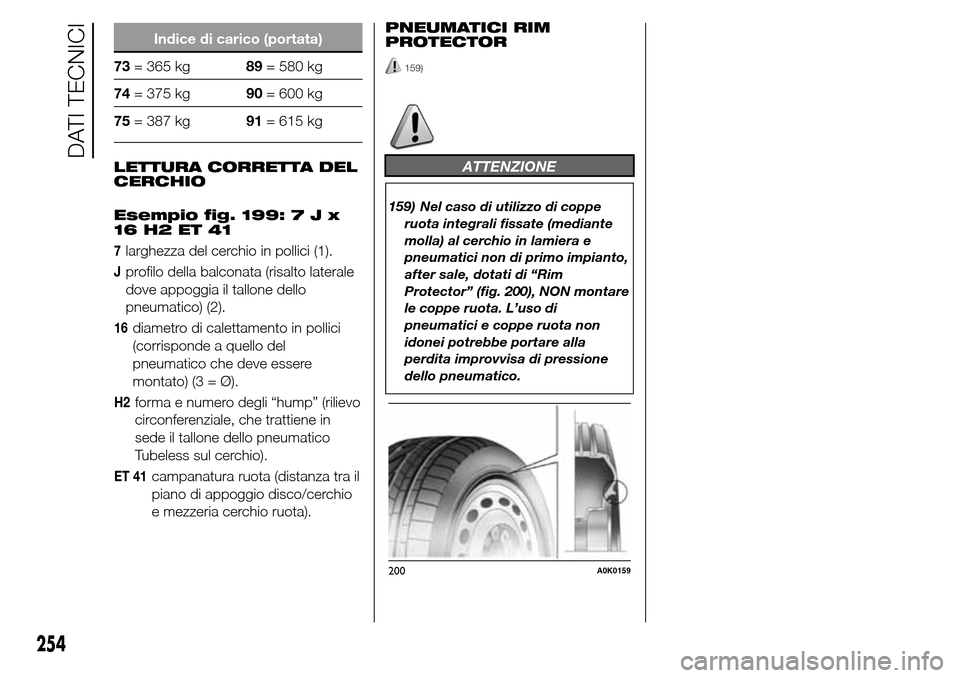

Indice di carico (portata)
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
LETTURA CORRETTA DEL
CERCHIO
Esempio fig. 199:7Jx
16 H2 ET 41
7larghezza del cerchio in pollici (1).
Jprofilo della balconata (risalto laterale
dove appoggia il tallone dello
pneumatico) (2).
16diametro di calettamento in pollici
(corrisponde a quello del
pneumatico che deve essere
montato) (3 = Ø).
H2forma e numero degli “hump” (rilievo
circonferenziale, che trattiene in
sede il tallone dello pneumatico
Tubeless sul cerchio).
ET 41campanatura ruota (distanza tra il
piano di appoggio disco/cerchio
e mezzeria cerchio ruota).PNEUMATICI RIM
PROTECTOR
159)
ATTENZIONE
159) Nel caso di utilizzo di coppe
ruota integrali fissate (mediante
molla) al cerchio in lamiera e
pneumatici non di primo impianto,
after sale, dotati di “Rim
Protector” (fig. 200), NON montare
le coppe ruota. L’uso di
pneumatici e coppe ruota non
idonei potrebbe portare alla
perdita improvvisa di pressione
dello pneumatico.
200A0K0159
254
DATI TECNICI

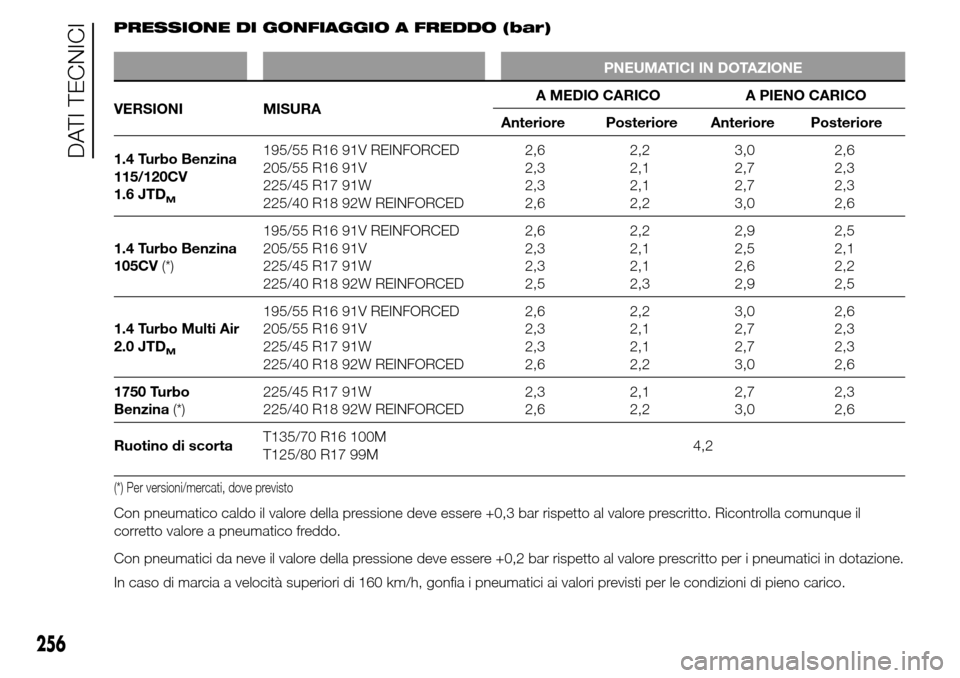

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
PNEUMATICI IN DOTAZIONE
VERSIONI MISURAA MEDIO CARICO A PIENO CARICO
Anteriore Posteriore Anteriore Posteriore
1.4 Turbo Benzina
115/120CV
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Benzina
105CV(*)195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo Multi Air
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo
Benzina(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Ruotino di scortaT135/70 R16 100M
T125/80 R17 99M4,2
(*) Per versioni/mercati, dove previsto
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrolla comunque il
corretto valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione.
In caso di marcia a velocità superiori di 160 km/h, gonfia i pneumatici ai valori previsti per le condizioni di pieno carico.
256
DATI TECNICI

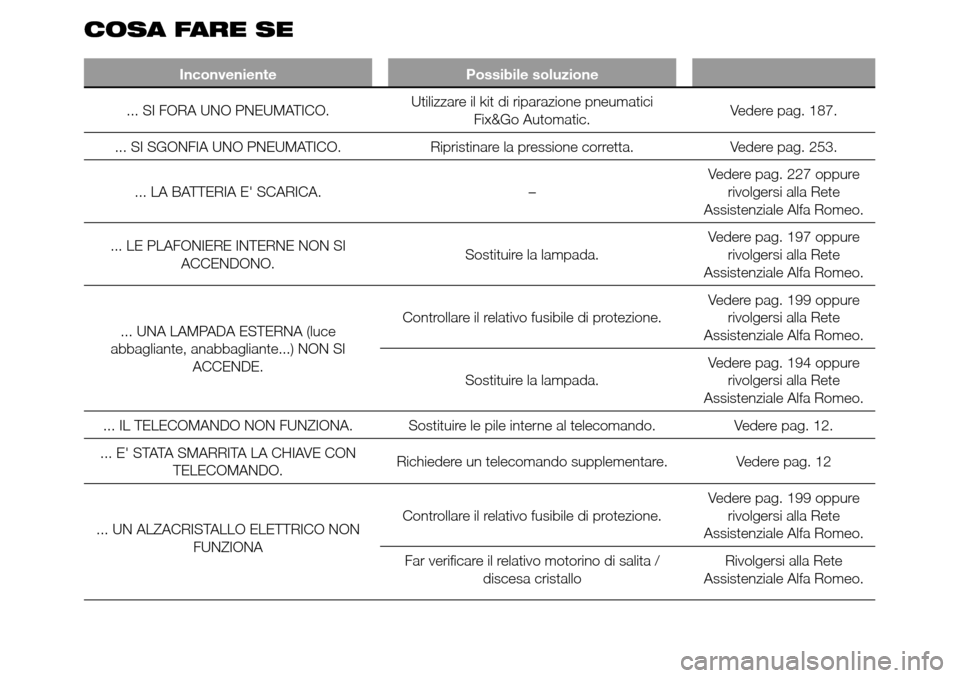

COSA FARE SE
Inconveniente Possibile soluzione
... SI FORA UNO PNEUMATICO.Utilizzare il kit di riparazione pneumatici
Fix&Go Automatic.Vedere pag. 187.
... SI SGONFIA UNO PNEUMATICO. Ripristinare la pressione corretta. Vedere pag. 253.
... LA BATTERIA E' SCARICA. –Vedere pag. 227 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo.
... LE PLAFONIERE INTERNE NON SI
ACCENDONO.Sostituire la lampada.Vedere pag. 197 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo.
... UNA LAMPADA ESTERNA (luce
abbagliante, anabbagliante...) NON SI
ACCENDE.Controllare il relativo fusibile di protezione.Vedere pag. 199 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo.
Sostituire la lampada.Vedere pag. 194 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo.
... IL TELECOMANDO NON FUNZIONA. Sostituire le pile interne al telecomando. Vedere pag. 12.
. . . E ' S TATASMARRITA LA CHIAVE CON
TELECOMANDO.Richiedere un telecomando supplementare. Vedere pag. 12
... UN ALZACRISTALLO ELETTRICO NON
FUNZIONAControllare il relativo fusibile di protezione.Vedere pag. 199 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo.
Far verificare il relativo motorino di salita /
discesa cristalloRivolgersi alla Rete
Assistenziale Alfa Romeo.

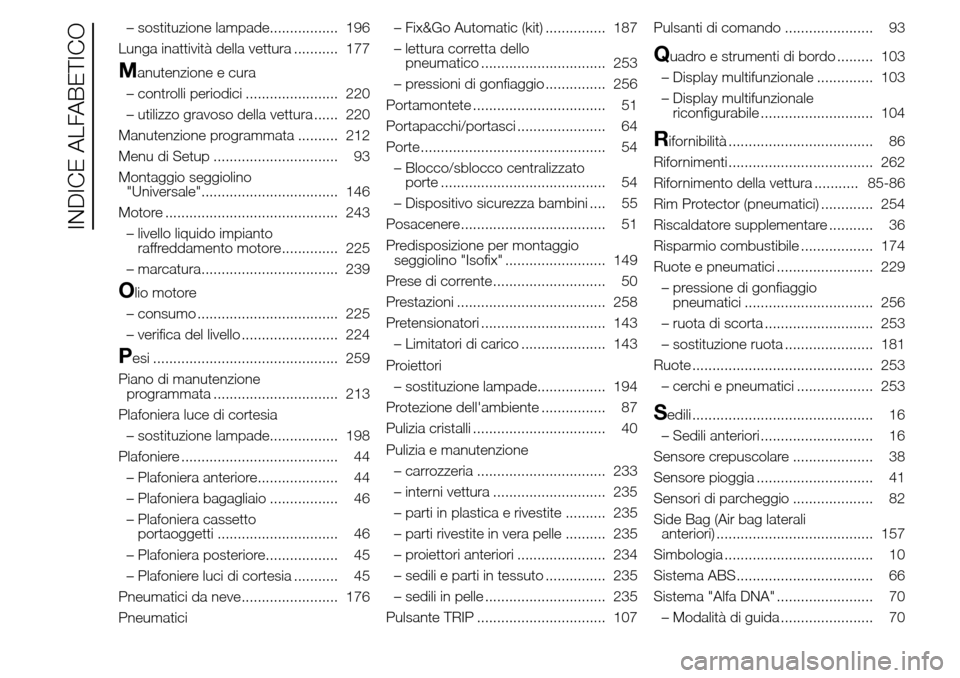

– sostituzione lampade................. 196
Lunga inattività della vettura ........... 177
Manutenzione e cura
– controlli periodici ....................... 220
– utilizzo gravoso della vettura ...... 220
Manutenzione programmata .......... 212
Menu di Setup ............................... 93
Montaggio seggiolino
"Universale".................................. 146
Motore ........................................... 243
– livello liquido impianto
raffreddamento motore.............. 225
– marcatura.................................. 239
Olio motore
– consumo ................................... 225
– verifica del livello ........................ 224
Pesi .............................................. 259
Piano di manutenzione
programmata ............................... 213
Plafoniera luce di cortesia
– sostituzione lampade................. 198
Plafoniere ....................................... 44
– Plafoniera anteriore.................... 44
– Plafoniera bagagliaio ................. 46
– Plafoniera cassetto
portaoggetti .............................. 46
– Plafoniera posteriore.................. 45
– Plafoniere luci di cortesia ........... 45
Pneumatici da neve........................ 176
Pneumatici– Fix&Go Automatic (kit) ............... 187
– lettura corretta dello
pneumatico ............................... 253
– pressioni di gonfiaggio ............... 256
Portamontete ................................. 51
Portapacchi/portasci ...................... 64
Porte .............................................. 54
– Blocco/sblocco centralizzato
porte ......................................... 54
– Dispositivo sicurezza bambini .... 55
Posacenere .................................... 51
Predisposizione per montaggio
seggiolino "Isofix" ......................... 149
Prese di corrente ............................ 50
Prestazioni ..................................... 258
Pretensionatori ............................... 143
– Limitatori di carico ..................... 143
Proiettori
– sostituzione lampade................. 194
Protezione dell'ambiente ................ 87
Pulizia cristalli ................................. 40
Pulizia e manutenzione
– carrozzeria ................................ 233
– interni vettura ............................ 235
– parti in plastica e rivestite .......... 235
– parti rivestite in vera pelle .......... 235
– proiettori anteriori ...................... 234
– sedili e parti in tessuto ............... 235
– sedili in pelle .............................. 235
Pulsante TRIP ................................ 107Pulsanti di comando ...................... 93
Quadro e strumenti di bordo ......... 103
– Display multifunzionale .............. 103
– Display multifunzionale
riconfigurabile ............................ 104
Rifornibilità .................................... 86
Rifornimenti .................................... 262
Rifornimento della vettura ........... 85-86
Rim Protector (pneumatici) ............. 254
Riscaldatore supplementare ........... 36
Risparmio combustibile .................. 174
Ruote e pneumatici ........................ 229
– pressione di gonfiaggio
pneumatici ................................ 256
– ruota di scorta ........................... 253
– sostituzione ruota ...................... 181
Ruote ............................................. 253
– cerchi e pneumatici ................... 253
Sedili ............................................. 16
– Sedili anteriori ............................ 16
Sensore crepuscolare .................... 38
Sensore pioggia ............................. 41
Sensori di parcheggio .................... 82
Side Bag (Air bag laterali
anteriori) ....................................... 15
Simbologia ..................................... 10
Sistema ABS.................................. 66
Sistema "Alfa DNA" ........................ 70
– Modalità di guida ....................... 70
INDICE ALFABETICO
