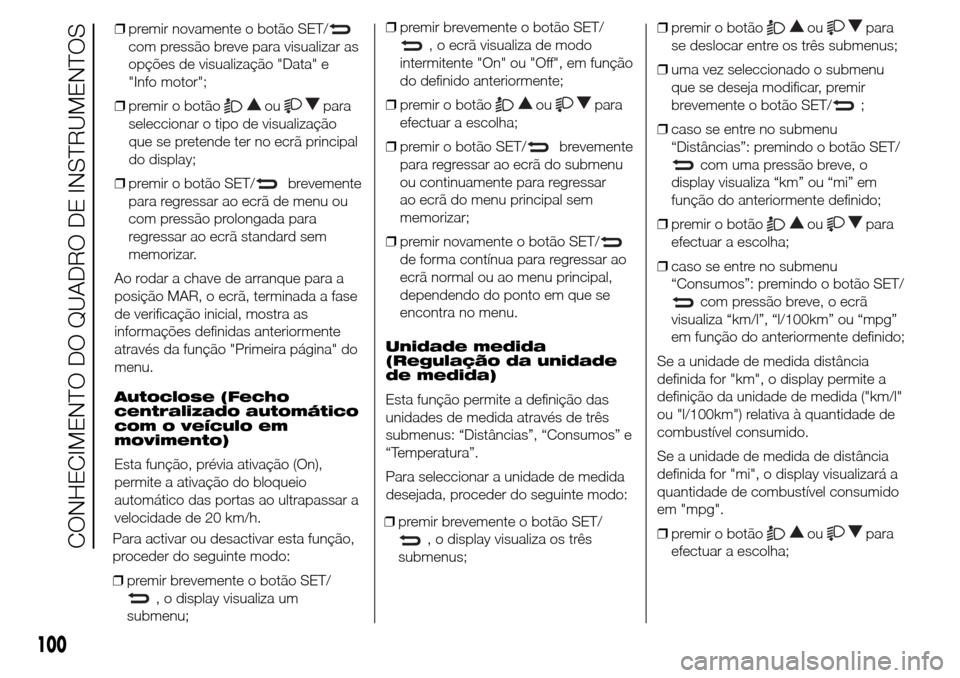

❒premir novamente o botão SET/
com pressão breve para visualizar as
opções de visualização "Data" e
"Info motor";
❒premir o botão
oupara
seleccionar o tipo de visualização
que se pretende ter no ecrã principal
do display;
❒premir o botão SET/
brevemente
para regressar ao ecrã de menu ou
com pressão prolongada para
regressar ao ecrã standard sem
memorizar.
Ao rodar a chave de arranque para a
posição MAR, o ecrã, terminada a fase
de verificação inicial, mostra as
informações definidas anteriormente
através da função "Primeira página" do
menu.
Autoclose (Fecho
centralizado automático
com o veículo em
movimento)
Esta função, prévia ativação (On),
permite a ativação do bloqueio
automático das portas ao ultrapassar a
velocidade de 20 km/h.
Para activar ou desactivar esta função,
proceder do seguinte modo:
❒premir brevemente o botão SET/
, o display visualiza um
submenu;❒premir brevemente o botão SET/
, o ecrã visualiza de modo
intermitente "On" ou "Off", em função
do definido anteriormente;
❒premir o botão
oupara
efectuar a escolha;
❒premir o botão SET/
brevemente
para regressar ao ecrã do submenu
ou continuamente para regressar
ao ecrã do menu principal sem
memorizar;
❒premir novamente o botão SET/
de forma contínua para regressar ao
ecrã normal ou ao menu principal,
dependendo do ponto em que se
encontra no menu.
Unidade medida
(Regulação da unidade
de medida)
Esta função permite a definição das
unidades de medida através de três
submenus: “Distâncias”, “Consumos” e
“Temperatura”.
Para seleccionar a unidade de medida
desejada, proceder do seguinte modo:
❒premir brevemente o botão SET/
, o display visualiza os três
submenus;❒premir o botão
oupara
se deslocar entre os três submenus;
❒uma vez seleccionado o submenu
que se deseja modificar, premir
brevemente o botão SET/
;
❒caso se entre no submenu
“Distâncias”: premindo o botão SET/
com uma pressão breve, o
display visualiza “km” ou “mi” em
função do anteriormente definido;
❒premir o botão
oupara
efectuar a escolha;
❒caso se entre no submenu
“Consumos”: premindo o botão SET/
com pressão breve, o ecrã
visualiza “km/l”, “l/100km” ou “mpg”
em função do anteriormente definido;
Se a unidade de medida distância
definida for "km", o display permite a
definição da unidade de medida ("km/l"
ou "l/100km") relativa à quantidade de
combustível consumido.
Se a unidade de medida de distância
definida for "mi", o display visualizará a
quantidade de combustível consumido
em "mpg".
❒premir o botão
oupara
efectuar a escolha;
100
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

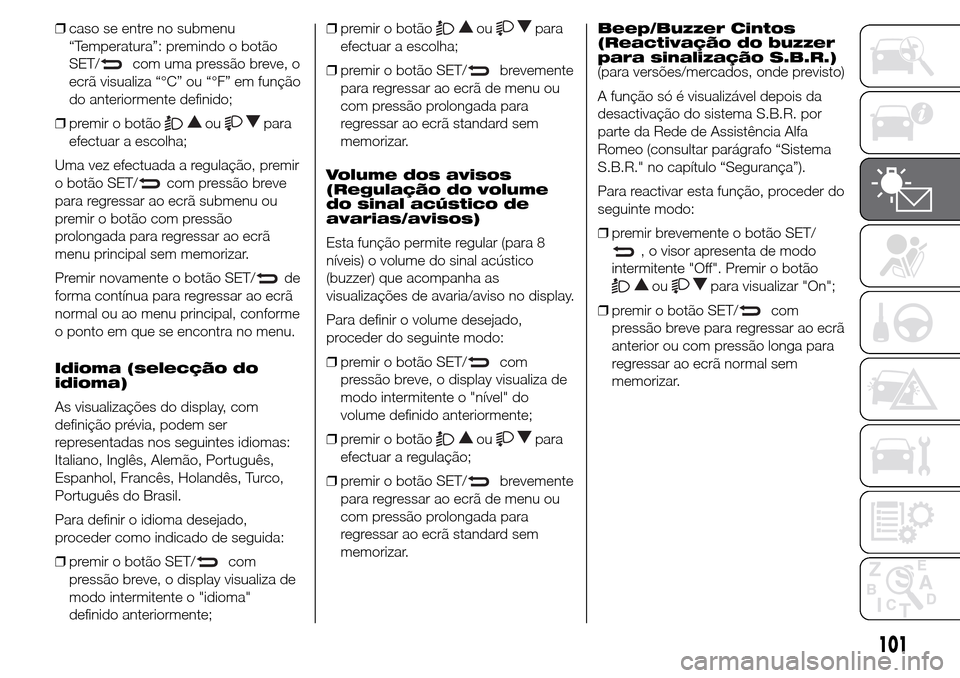

❒caso se entre no submenu
“Temperatura”: premindo o botão
SET/
com uma pressão breve, o
ecrã visualiza “°C” ou “°F” em função
do anteriormente definido;
❒premir o botão
oupara
efectuar a escolha;
Uma vez efectuada a regulação, premir
o botão SET/
com pressão breve
para regressar ao ecrã submenu ou
premir o botão com pressão
prolongada para regressar ao ecrã
menu principal sem memorizar.
Premir novamente o botão SET/
de
forma contínua para regressar ao ecrã
normal ou ao menu principal, conforme
o ponto em que se encontra no menu.
Idioma (selecção do
idioma)
As visualizações do display, com
definição prévia, podem ser
representadas nos seguintes idiomas:
Italiano, Inglês, Alemão, Português,
Espanhol, Francês, Holandês, Turco,
Português do Brasil.
Para definir o idioma desejado,
proceder como indicado de seguida:
❒premir o botão SET/
com
pressão breve, o display visualiza de
modo intermitente o "idioma"
definido anteriormente;❒premir o botão
oupara
efectuar a escolha;
❒premir o botão SET/
brevemente
para regressar ao ecrã de menu ou
com pressão prolongada para
regressar ao ecrã standard sem
memorizar.
Volume dos avisos
(Regulação do volume
do sinal acústico de
avarias/avisos)
Esta função permite regular (para 8
níveis) o volume do sinal acústico
(buzzer) que acompanha as
visualizações de avaria/aviso no display.
Para definir o volume desejado,
proceder do seguinte modo:
❒premir o botão SET/
com
pressão breve, o display visualiza de
modo intermitente o "nível" do
volume definido anteriormente;
❒premir o botão
oupara
efectuar a regulação;
❒premir o botão SET/
brevemente
para regressar ao ecrã de menu ou
com pressão prolongada para
regressar ao ecrã standard sem
memorizar.Beep/Buzzer Cintos
(Reactivação do buzzer
para sinalização S.B.R.)
(para versões/mercados, onde previsto)
A função só é visualizável depois da
desactivação do sistema S.B.R. por
parte da Rede de Assistência Alfa
Romeo (consultar parágrafo “Sistema
S.B.R." no capítulo “Segurança”).
Para reactivar esta função, proceder do
seguinte modo:
❒premir brevemente o botão SET/
, o visor apresenta de modo
intermitente "Off". Premir o botão
oupara visualizar "On";
❒premir o botão SET/
com
pressão breve para regressar ao ecrã
anterior ou com pressão longa para
regressar ao ecrã normal sem
memorizar.
101

❒premir o botão SET/com
pressão breve, o ecrã visualiza o
prazo em km/mi ou dias (onde
previsto) ou mi ou days (onde
previsto) em função do definido
anteriormente (consultar o parágrafo
“Unidade de medida”);
❒premir o botão SET/
brevemente
para regressar ao ecrã de menu ou
continuamente para regresssar
ao ecrã standard.ATENÇÃO O "Plano de Manutenção
Programada" prevê a manutenção do
veículo em intervalos pré-estabelecidos
(consultar o capítulo "Manutenção e
cuidados"). Esta visualização aparece
automaticamente, com a chave de
ignição na posição MAR, quando, no
momento da manutenção, faltam 2000
km (ou valor equivalente em milhas)
ou, onde previsto, 30 dias e é
reproposta a cada rotação da chave
para a posição MAR ou, para
versões/mercados, onde previsto, a
cada 200 km (ou valor equivalente em
milhas). Abaixo deste limiar, as
sinalizações são repropostas
a intervalos mais frequentes. A
visualização será em km ou milhas de
acordo com a selecção efectuada
na unidade de medida. Quando
a manutenção programada ("revisão")
está perto do prazo previsto, rodando a
chave de ignição para a posição MAR,
no display aparece a indicação
"Service" seguida do número de
quilómetros/milhas ou dias (onde
previsto) que faltam para a manutenção
do veículo. Contactar a Rede de
Assistência Alfa Romeo, que
procederá, para além das operações
de manutenção previstas no "Plano de
manutenção programada" à reposição
a zero da referida visualização (reset).Quando a manutenção caducar e
durante cerca de 1000 km/ou 600 mi
ou 30 dias aparecerá uma mensagem
de sinalização de manutenção
expirada.
Air bag/Bag do
passageiro
(Activação/
desactivação do Air Bag
lado passageiro frontal
e Air Bag lateral de
protecção da bacia, do
tórax e das costas -
Side bag)
Esta função permite activar/desactivar
o airbag do lado do passageiro.
Proceda do seguinte modo:
❒premir o botão SET/e, depois
de ter visualizado no display a
mensagem "Bag pass: Off" (para
desactivar) ou a mensagem "Bag
pass: On" (para activar) através da
pressão dos botões
ou,
premir novamente o botão SET/
❒no display é visualizada a mensagem
de pedido de confirmação;
❒através da pressão dos botões
ou, seleccionar "Sim"
(para confirmar a activação/
desactivação) ou "Não" (para
renunciar);
102
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

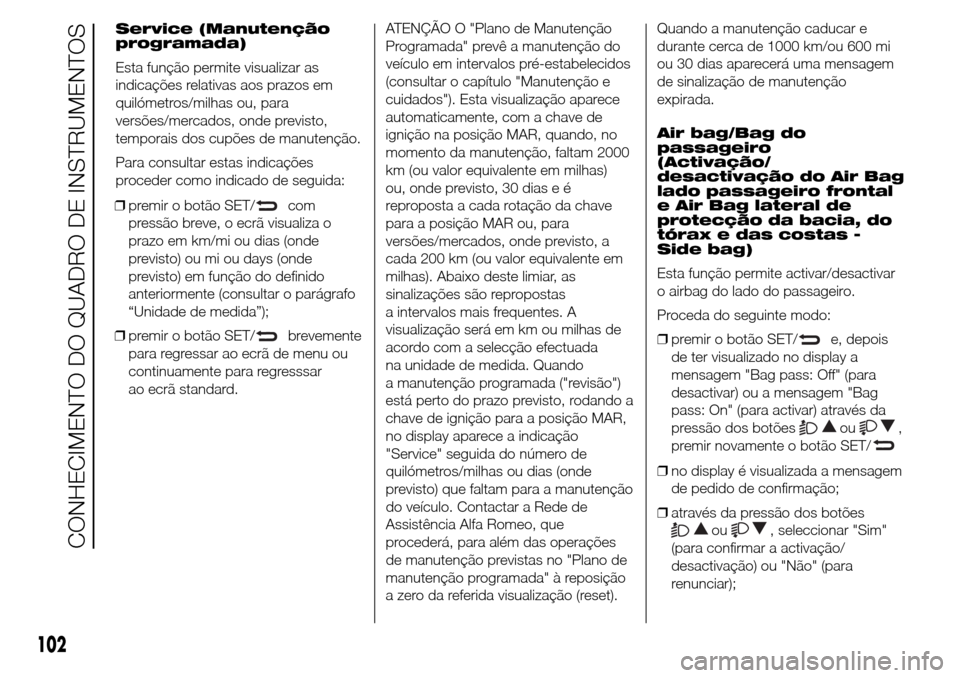

Service (Manutenção
programada)
Esta função permite visualizar as
indicações relativas aos prazos em
quilómetros/milhas ou, para
versões/mercados, onde previsto,
temporais dos cupões de manutenção.
Para consultar estas indicações
proceder como indicado de seguida:

❒premir o botão SET/
brevemente, aparece uma
mensagem de confirmação da opção
e regressa-se ao ecrã de menu, ou
continuamente para regressar ao
ecrã normal sem memorizar.
Luzes diurnas (D.R.L.)
Esta função permite activar/desactivar
as luzes diurnas.
Para activar ou desactivar esta função,
proceder como indicado a seguir:
❒premir brevemente o botão SET/
, o display visualiza um
submenu;
❒premir brevemente o botão SET/
, o ecrã visualiza de modo
intermitente "On" ou "Off", em função
do definido anteriormente;
❒premir o botão
oupara
efectuar a escolha;
❒premir o botão SET/
brevemente
para regressar ao ecrã do submenu
ou continuamente para regressar
ao ecrã do menu principal sem
memorizar;
❒premir novamente o botão SET/
de forma contínua para regressar ao
ecrã normal ou ao menu principal,
dependendo do ponto em que se
encontra no menu.Luzes adaptativas AFS
(Adaptive Frontlight
System)
(para versões/mercados, onde previsto)
Esta função permite ativar/desativar
as luzes adaptativas AFS (Adaptive
Frontlight System).
Para activar ou desactivar esta função,
proceder do seguinte modo:
❒premir brevemente o botão SET/
, o display visualiza um
submenu;
❒premir brevemente o botão SET/
, o ecrã visualiza de modo
intermitente "On" ou "Off", em função
do definido anteriormente;
❒premir o botão
oupara efectuar
a escolha;
❒premir o botão SET/
brevemente
para regressar ao ecrã do submenu
ou continuamente para regressar
ao ecrã do menu principal sem
memorizar;
❒premir novamente o botão SET/
de forma contínua para regressar ao
ecrã normal ou ao menu principal,
dependendo do ponto em que se
encontra no menu.Luzes de cortesia
(Activação/
desactivação "Greeting
lights")
(para versões/mercados, onde previsto)
Esta função permite, na abertura de
portas ou da bagageira pelo
telecomando, o acendimento durante
25 segundos das luzes de presença e a
luz de matrícula e das luzes dos
plafoniers internos, com as seguintes
excepções:
❒interrupção após 5 segundos após o
fecho da porta
❒interrupção após um bloqueio do
telecomando
❒interrupção após um bloqueio ou
acção com o telecomando
Para activar ou desactivar esta função,
proceder do seguinte modo:
❒premir brevemente o botão SET/
, o ecrã apresenta de modo
intermitente "On" ou "Off", em função
do definido anteriormente;
❒premir o botão
oupara
efectuar a escolha;
❒premir o botão SET/
brevemente
para regressar ao ecrã de menu ou
com pressão prolongada para
regressar ao ecrã normal sem
memorizar.
103

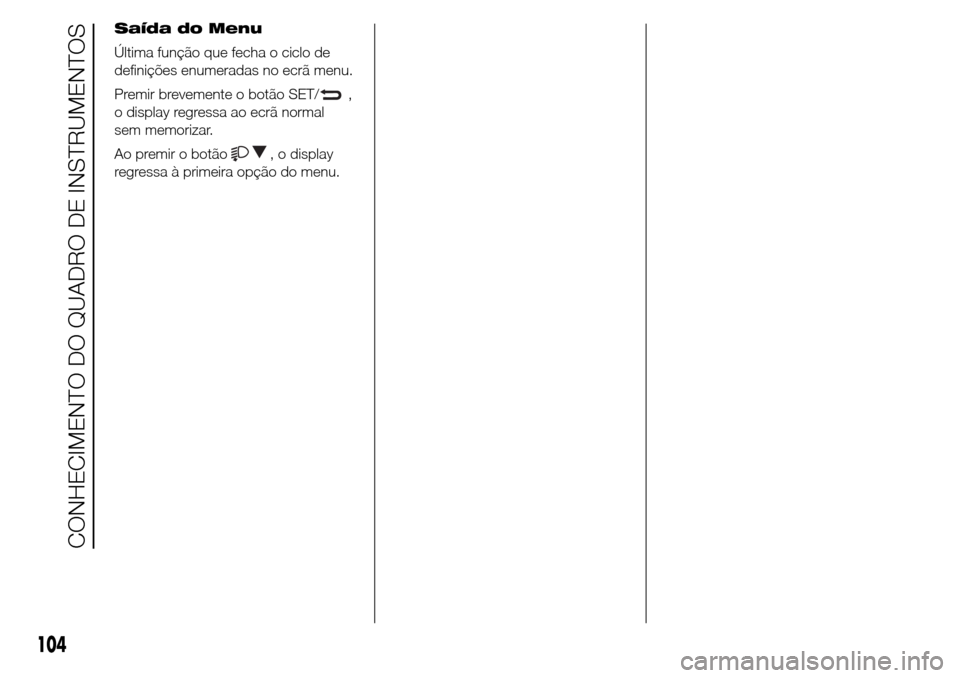

Saída do Menu
Última função que fecha o ciclo de
definições enumeradas no ecrã menu.
Premir brevemente o botão SET/
,
o display regressa ao ecrã normal
sem memorizar.
Ao premir o botão
, o display
regressa à primeira opção do menu.
104
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

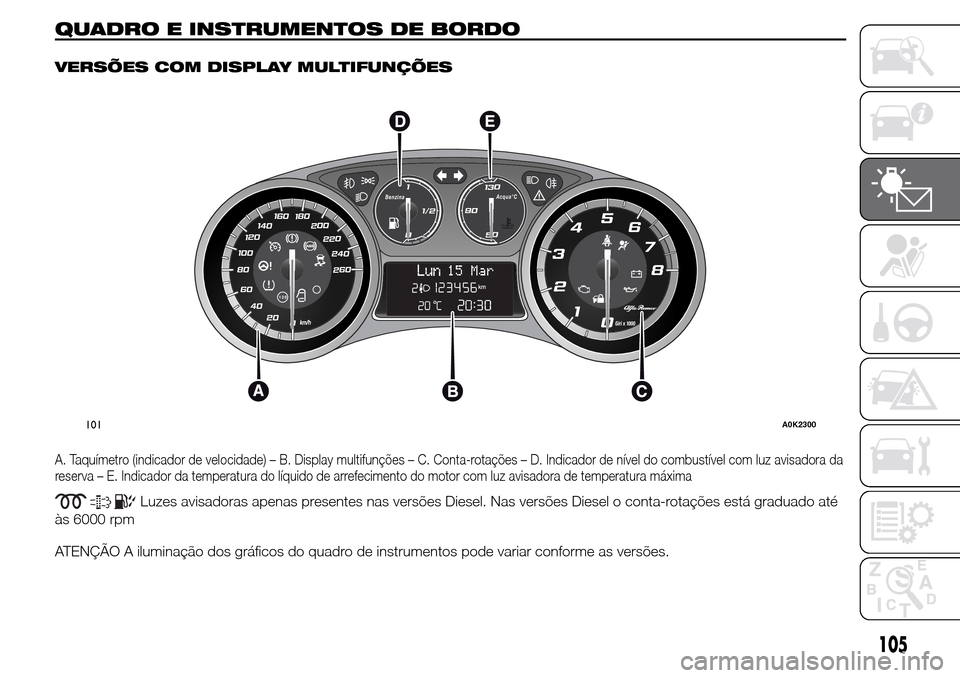

QUADRO E INSTRUMENTOS DE BORDO.
VERSÕES COM DISPLAY MULTIFUNÇÕES
A. Taquímetro (indicador de velocidade) – B. Display multifunções – C. Conta-rotações – D. Indicador de nível do combustível com luz avisadora da
reserva – E. Indicador da temperatura do líquido de arrefecimento do motor com luz avisadora de temperatura máxima
Luzes avisadoras apenas presentes nas versões Diesel. Nas versões Diesel o conta-rotações está graduado até
às 6000 rpm
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar conforme as versões.
.
260 240
220 200 180 160
140
100120
80
60
40
20
0
120
0Giri x 1000
2
1 345
6
7
8
0
1
1/2Benzina
50
130Acqua°C90
Lun15 MarLun
101A0K2300
105

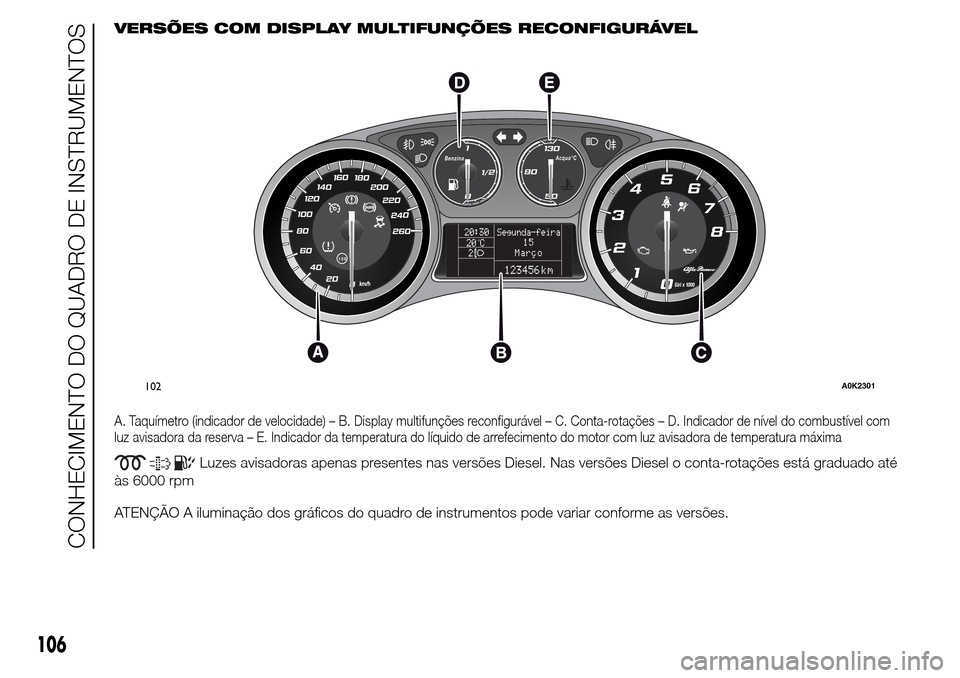

VERSÕES COM DISPLAY MULTIFUNÇÕES RECONFIGURÁVEL
A. Taquímetro (indicador de velocidade) – B. Display multifunções reconfigurável – C. Conta-rotações – D. Indicador de nível do combustível com
luz avisadora da reserva – E. Indicador da temperatura do líquido de arrefecimento do motor com luz avisadora de temperatura máxima
Luzes avisadoras apenas presentes nas versões Diesel. Nas versões Diesel o conta-rotações está graduado até
às 6000 rpm
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar conforme as versões.
260 240
220 200 180 160
140
100120
80
60
40
20
0
120
0Giri x 1000
2
1 345
6
7
8
0
1
1/2Benzina
50
130Acqua°C90
20:30
20 C°2
Segunda-feira
15
Março
123456 kmç
102A0K2301
106

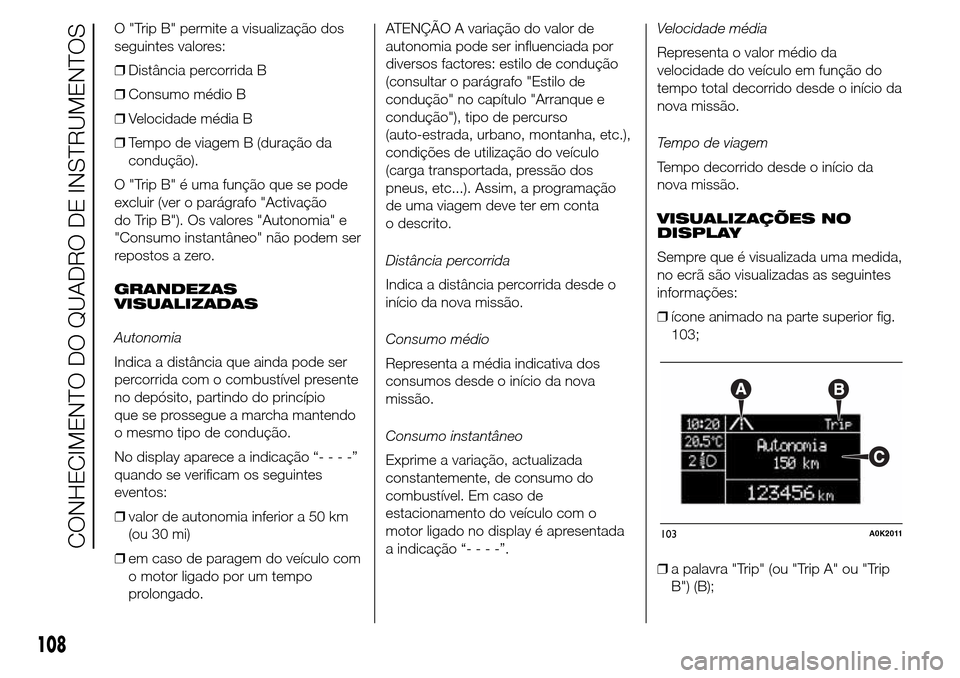

CONHECIMENTO DO QUADRO DE INSTRUMENTOS

O "Trip B" permite a visualização dos
seguintes valores:
❒Distância percorrida B
❒Consumo médio B
❒Velocidade média B
❒Tempo de viagem B (duração da
condução).
O "Trip B" é uma função que se pode
excluir (ver o parágrafo "Activação
do Trip B"). Os valores "Autonomia" e
"Consumo instantâneo" não podem ser
repostos a zero.
GRANDEZAS
VISUALIZADAS
Autonomia
Indica a distância que ainda pode ser
percorrida com o combustível presente
no depósito, partindo do princípio
que se prossegue a marcha mantendo
o mesmo tipo de condução.
No display aparece a indicação “----”
quando se verificam os seguintes
eventos:
❒valor de autonomia inferior a 50 km
(ou 30 mi)
❒em caso de paragem do veículo com
o motor ligado por um tempo
prolongado.ATENÇÃO A variação do valor de
autonomia pode ser influenciada por
diversos factores: estilo de condução
(consultar o parágrafo "Estilo de
condução" no capítulo "Arranque e
condução"), tipo de percurso
(auto-estrada, urbano, montanha, etc.),
condições de utilização do veículo
(carga transportada, pressão dos
pneus, etc...). Assim, a programação
de uma viagem deve ter em conta
o descrito.
Distância percorrida
Indica a distância percorrida desde o
início da nova missão.
Consumo médio
Representa a média indicativa dos
consumos desde o início da nova
missão.
Consumo instantâneo
Exprime a variação, actualizada
constantemente, de consumo do
combustível. Em caso de
estacionamento do veículo com o
motor ligado no display é apresentada
a indicação “----”.Velocidade média
Representa o valor médio da
velocidade do veículo em função do
tempo total decorrido desde o início da
nova missão.
Tempo de viagem
Tempo decorrido desde o início da
nova missão.
VISUALIZAÇÕES NO
DISPLAY
Sempre que é visualizada uma medida,
no ecrã são visualizadas as seguintes
informações:
❒ícone animado na parte superior fig.
103;
❒a palavra "Trip" (ou "Trip A" ou "Trip
B") (B);
103A0K2011
108
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
