DESLIGAÇÃO DO MOTOR
A desligação do motor é possível, seja
qual for a posição em que se encontre
a alavanca das mudanças.
Versões com sistema
Start&Stop
Para desligar o motor, é necessário
parar o veículo exercendo uma pressão
adequada no pedal do travão: se a
pressão não for suficiente, o motor não
será desligado.
Esta caraterística pode ser aproveitada
para não ter de desligar o motor em
condições de trânsito específicas.
Extração da chave de
arranque
A chave de arranque é extraível só com
a alavanca das mudanças na posição
P:
❒no caso de desligação do motor com
a alavanca das mudanças na
posição P: é possível extrair a chave
de ignição por um período de 30
segundos;❒no caso de desligação do motor com
a alavanca das mudanças P:
obtém-se, durante 5 segundos, a
intermitência da letra P no display e
no painel da alavanca das mudanças
e, simultaneamente, será emitida
uma sinalização acústica. Deslocar a
alavanca para P dentro de 5
segundos: uma vez terminada esta
operação será possível, durante
cerca de 30 segundos, extrair a
chave de ignição.
Em ambos os casos, se não forem
respeitados os tempos e as condições
descritas, obtém-se o bloqueio
automático da chave de arranque.
Para extrair a chave de arranque,
é necessário rodá-la para a posição
MAR e, em seguida, para STOP.
AVISO No caso de bateria
descarregada, a chave de arranque, se
inserida, fica bloqueada na sua sede.
Para extrair mecanicamente a chave,
puxar o travão de mão e inserir a chave
de fendas em dotação no furo situado
por baixo do tablier fig. 133, exercendo
uma ligeira pressão, até à extracção
completa da mesma chave.MOVIMENTAÇÃO DO
VEÍCULO
Para movimentar o veículo, da posição
P carregar no pedal do travão e,
atuando no botão da alavanca das
mudanças, deslocar a alavanca para a
posição desejada (D, R ou na
"Modalidade sequencial").
O ecrã visualizará a mudança
engatada.
Soltando o pedal do travão, o veículo
começa a movimentar-se para a frente
ou para trás, assim que se insere a
manobra (efeito "creeping"). Neste caso
não é necessário carregar no
acelerador.
133A0K0254
171

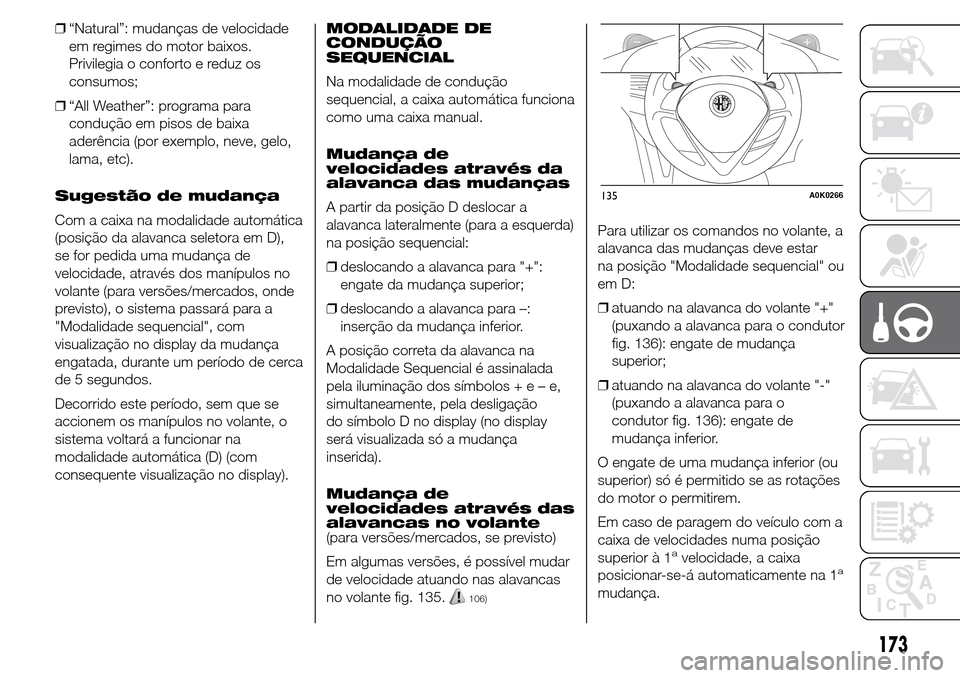

❒“Natural”: mudanças de velocidade
em regimes do motor baixos.
Privilegia o conforto e reduz os
consumos;
❒“All Weather”: programa para
condução em pisos de baixa
aderência (por exemplo, neve, gelo,
lama, etc).
Sugestão de mudança
Com a caixa na modalidade automática
(posição da alavanca seletora em D),
se for pedida uma mudança de
velocidade, através dos manípulos no
volante (para versões/mercados, onde
previsto), o sistema passará para a
"Modalidade sequencial", com
visualização no display da mudança
engatada, durante um período de cerca
de 5 segundos.
Decorrido este período, sem que se
accionem os manípulos no volante, o
sistema voltará a funcionar na
modalidade automática (D) (com
consequente visualização no display).MODALIDADE DE
CONDUÇÃO
SEQUENCIAL
Na modalidade de condução
sequencial, a caixa automática funciona
como uma caixa manual.
Mudança de
velocidades através da
alavanca das mudanças
A partir da posição D deslocar a
alavanca lateralmente (para a esquerda)
na posição sequencial:
❒deslocando a alavanca para "+":
engate da mudança superior;
❒deslocando a alavanca para –:
inserção da mudança inferior.
A posição correta da alavanca na
Modalidade Sequencial é assinalada
pela iluminação dos símbolos+e–e,
simultaneamente, pela desligação
do símbolo D no display (no display
será visualizada só a mudança
inserida).
Mudança de
velocidades através das
alavancas no volante
(para versões/mercados, se previsto)
Em algumas versões, é possível mudar
de velocidade atuando nas alavancas
no volante fig. 135.
106)
Para utilizar os comandos no volante, a
alavanca das mudanças deve estar
na posição "Modalidade sequencial" ou
em D:
❒atuando na alavanca do volante "+"
(puxando a alavanca para o condutor
fig. 136): engate de mudança
superior;
❒atuando na alavanca do volante "-"
(puxando a alavanca para o
condutor fig. 136): engate de
mudança inferior.
O engate de uma mudança inferior (ou
superior) só é permitido se as rotações
do motor o permitirem.
Em caso de paragem do veículo com a
caixa de velocidades numa posição
superior à 1
avelocidade, a caixa
posicionar-se-á automaticamente na 1a
mudança.
135A0K0266
173

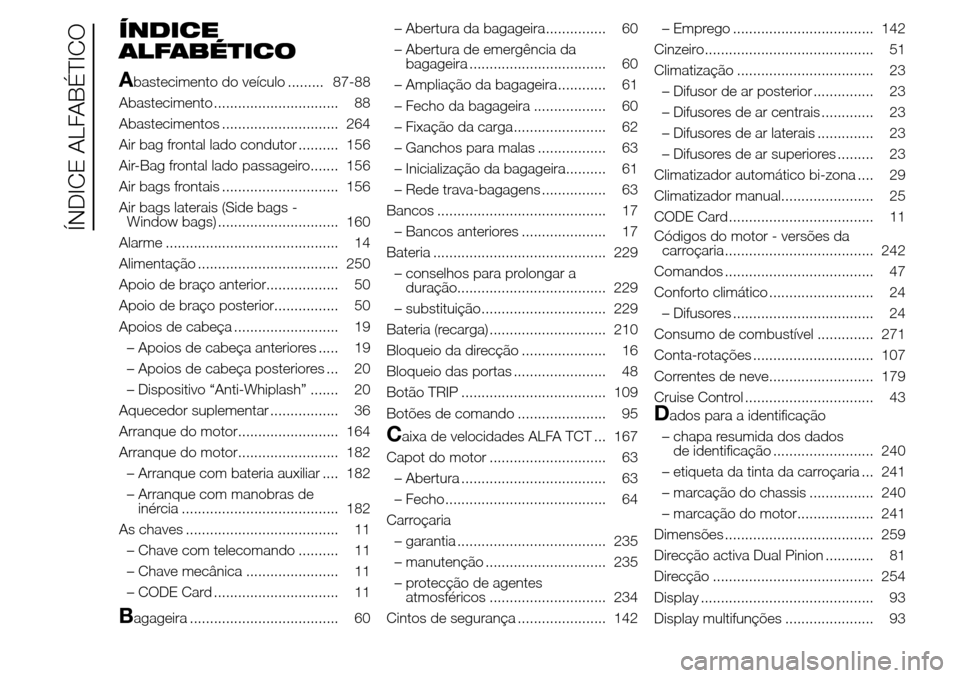

ÍNDICE
ALFABÉTICO
A
bastecimento do veículo ......... 87-88
Abastecimento ............................... 88
Abastecimentos ............................. 264
Air bag frontal lado condutor .......... 156
Air-Bag frontal lado passageiro....... 156
Air bags frontais ............................. 156
Air bags laterais (Side bags ­
Window bags) .............................. 160
Alarme ........................................... 14
Alimentação ................................... 250
Apoio de braço anterior.................. 50
Apoio de braço posterior................ 50
Apoios de cabeça .......................... 19
– Apoios de cabeça anteriores ..... 19
– Apoios de cabeça posteriores ... 20
– Dispositivo “Anti-Whiplash” ....... 20
Aquecedor suplementar ................. 36
Arranque do motor......................... 164
Arranque do motor......................... 182
– Arranque com bateria auxiliar .... 182
– Arranque com manobras de
inércia ....................................... 182
As chaves ...................................... 11
– Chave com telecomando .......... 11
– Chave mecânica ....................... 11
– CODE Card ............................... 11
Bagageira ..................................... 60– Abertura da bagageira............... 60
– Abertura de emergência da
bagageira .................................. 60
– Ampliação da bagageira ............ 61
– Fecho da bagageira .................. 60
– Fixação da carga....................... 62
– Ganchos para malas ................. 63
– Inicialização da bagageira.......... 61
– Rede trava-bagagens ................ 63
Bancos .......................................... 17
– Bancos anteriores ..................... 17
Bateria ........................................... 229
– conselhos para prolongar a
duração..................................... 229
– substituição............................... 229
Bateria (recarga) ............................. 210
Bloqueio da direcção ..................... 16
Bloqueio das portas ....................... 48
Botão TRIP .................................... 109
Botões de comando ...................... 95
Caixa de velocidades ALFA TCT ... 167
Capot do motor ............................. 63
– Abertura .................................... 63
– Fecho........................................ 64
Carroçaria
– garantia ..................................... 235
– manutenção .............................. 235
– protecção de agentes
atmosféricos ............................. 234
Cintos de segurança ...................... 142– Emprego ................................... 142
Cinzeiro.......................................... 51
Climatização .................................. 23
– Difusor de ar posterior ............... 23
– Difusores de ar centrais ............. 23
– Difusores de ar laterais .............. 23
– Difusores de ar superiores ......... 23
Climatizador automático bi-zona .... 29
Climatizador manual....................... 25
CODE Card .................................... 11
Códigos do motor - versões da
carroçaria ..................................... 242
Comandos ..................................... 47
Conforto climático .......................... 24
– Difusores ................................... 24
Consumo de combustível .............. 271
Conta-rotações .............................. 107
Correntes de neve.......................... 179
Cruise Control ................................ 43
Dados para a identificação
– chapa resumida dos dados
de identificação ......................... 240
– etiqueta da tinta da carroçaria ... 241
– marcação do chassis ................ 240
– marcação do motor................... 241
Dimensões ..................................... 259
Direcção activa Dual Pinion ............ 81
Direcção ........................................ 254
Display ........................................... 93
Display multifunções ...................... 93

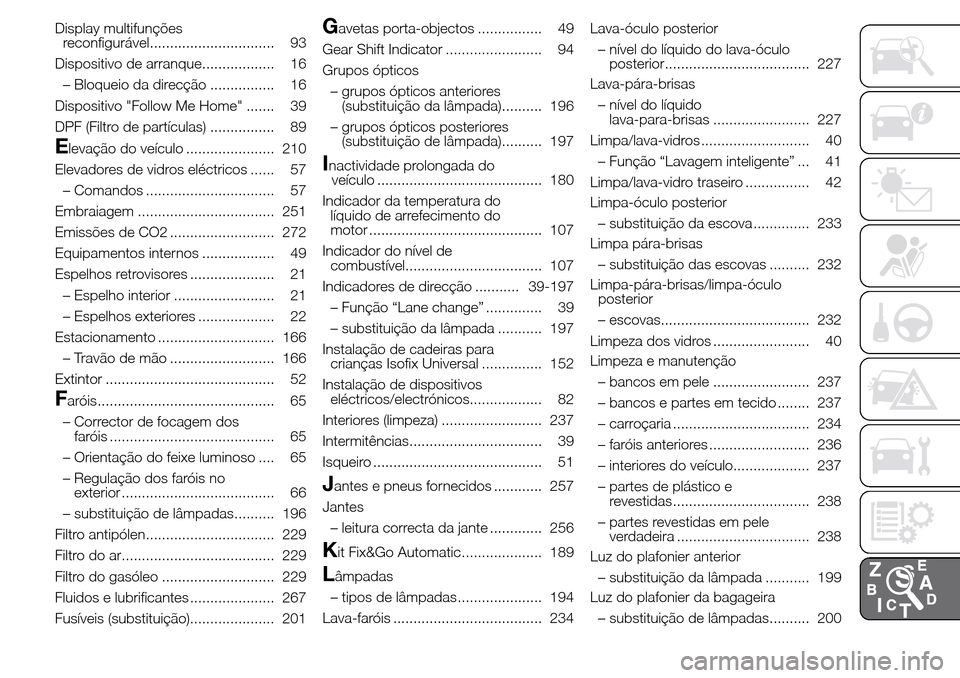

ÍNDICE ALFABÉTICO

Display multifunções
reconfigurável............................... 93
Dispositivo de arranque.................. 16
– Bloqueio da direcção ................ 16
Dispositivo "Follow Me Home" ....... 39
DPF (Filtro de partículas) ................ 89
Elevação do veículo ...................... 210
Elevadores de vidros eléctricos ...... 57
– Comandos ................................ 57
Embraiagem .................................. 251
Emissões de CO2 .......................... 272
Equipamentos internos .................. 49
Espelhos retrovisores ..................... 21
– Espelho interior ......................... 21
– Espelhos exteriores ................... 22
Estacionamento ............................. 166
– Travão de mão .......................... 166
Extintor .......................................... 52
Faróis............................................ 65
– Corrector de focagem dos
faróis ......................................... 65
– Orientação do feixe luminoso .... 65
– Regulação dos faróis no
exterior ...................................... 66
– substituição de lâmpadas.......... 196
Filtro antipólen................................ 229
Filtro do ar...................................... 229
Filtro do gasóleo ............................ 229
Fluidos e lubrificantes ..................... 267
Fusíveis (substituição)..................... 201
Gavetas porta-objectos ................ 49
Gear Shift Indicator ........................ 94
Grupos ópticos
– grupos ópticos anteriores
(substituição da lâmpada).......... 196
– grupos ópticos posteriores
(substituição de lâmpada).......... 197
Inactividade prolongada do
veículo ......................................... 180
Indicador da temperatura do
líquido de arrefecimento do
motor ........................................... 107
Indicador do nível de
combustível.................................. 107
Indicadores de direcção ........... 39-197
– Função “Lane change” .............. 39
– substituição da lâmpada ........... 197
Instalação de cadeiras para
crianças Isofix Universal ............... 152
Instalação de dispositivos
eléctricos/electrónicos.................. 82
Interiores (limpeza) ......................... 237
Intermitências................................. 39
Isqueiro .......................................... 51
Jantes e pneus fornecidos ............ 257
Jantes
– leitura correcta da jante ............. 256
Kit Fix&Go Automatic.................... 189
Lâmpadas
– tipos de lâmpadas..................... 194
Lava-faróis ..................................... 234Lava-óculo posterior
– nível do líquido do lava-óculo
posterior.................................... 227
Lava-pára-brisas
– nível do líquido
lava-para-brisas ........................ 227
Limpa/lava-vidros ........................... 40
– Função “Lavagem inteligente” ... 41
Limpa/lava-vidro traseiro ................ 42
Limpa-óculo posterior
– substituição da escova .............. 233
Limpa pára-brisas
– substituição das escovas .......... 232
Limpa-pára-brisas/limpa-óculo
posterior
– escovas..................................... 232
Limpeza dos vidros ........................ 40
Limpeza e manutenção
– bancos em pele ........................ 237
– bancos e partes em tecido ........ 237
– carroçaria .................................. 234
– faróis anteriores ......................... 236
– interiores do veículo................... 237
– partes de plástico e
revestidas.................................. 238
– partes revestidas em pele
verdadeira ................................. 238
Luz do plafonier anterior
– substituição da lâmpada ........... 199
Luz do plafonier da bagageira
– substituição de lâmpadas.......... 200

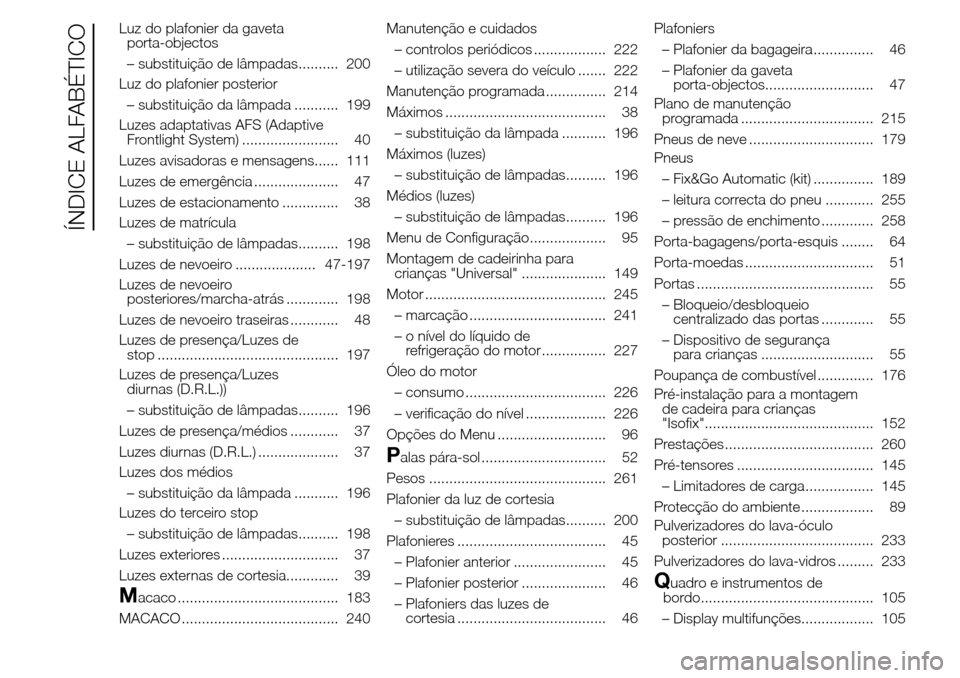

Luz do plafonier da gaveta
porta-objectos
– substituição de lâmpadas.......... 200
Luz do plafonier posterior
– substituição da lâmpada ........... 199
Luzes adaptativas AFS (Adaptive
Frontlight System) ........................ 40
Luzes avisadoras e mensagens...... 111
Luzes de emergência ..................... 47
Luzes de estacionamento .............. 38
Luzes de matrícula
– substituição de lâmpadas.......... 198
Luzes de nevoeiro .................... 47-197
Luzes de nevoeiro
posteriores/marcha-atrás ............. 198
Luzes de nevoeiro traseiras ............ 48
Luzes de presença/Luzes de
stop ............................................. 197
Luzes de presença/Luzes
diurnas (D.R.L.))
– substituição de lâmpadas.......... 196
Luzes de presença/médios ............ 37
Luzes diurnas (D.R.L.) .................... 37
Luzes dos médios
– substituição da lâmpada ........... 196
Luzes do terceiro stop
– substituição de lâmpadas.......... 198
Luzes exteriores ............................. 37
Luzes externas de cortesia............. 39
Macaco ........................................ 183
MACACO ....................................... 240Manutenção e cuidados
– controlos periódicos .................. 222
– utilização severa do veículo ....... 222
Manutenção programada ............... 214
Máximos ........................................ 38
– substituição da lâmpada ........... 196
Máximos (luzes)
– substituição de lâmpadas.......... 196
Médios (luzes)
– substituição de lâmpadas.......... 196
Menu de Configuração................... 95
Montagem de cadeirinha para
crianças "Universal" ..................... 149
Motor ............................................. 245
– marcação .................................. 241
– o nível do líquido de
refrigeração do motor ................ 227
Óleo do motor
– consumo ................................... 226
– verificação do nível .................... 226
Opções do Menu ........................... 96
Palas pára-sol ............................... 52
Pesos ............................................ 261
Plafonier da luz de cortesia
– substituição de lâmpadas.......... 200
Plafonieres ..................................... 45
– Plafonier anterior ....................... 45
– Plafonier posterior ..................... 46
– Plafoniers das luzes de
cortesia ..................................... 46Plafoniers
– Plafonier da bagageira............... 46
– Plafonier da gaveta
porta-objectos........................... 47
Plano de manutenção
programada ................................. 215
Pneus de neve ............................... 179
Pneus
– Fix&Go Automatic (kit) ............... 189
– leitura correcta do pneu ............ 255
– pressão de enchimento ............. 258
Porta-bagagens/porta-esquis ........ 64
Porta-moedas ................................ 51
Portas ............................................ 55
– Bloqueio/desbloqueio
centralizado das portas ............. 55
– Dispositivo de segurança
para crianças ............................ 55
Poupança de combustível .............. 176
Pré-instalação para a montagem
de cadeira para crianças
"Isofix".......................................... 152
Prestações ..................................... 260
Pré-tensores .................................. 145
– Limitadores de carga................. 145
Protecção do ambiente .................. 89
Pulverizadores do lava-óculo
posterior ...................................... 233
Pulverizadores do lava-vidros ......... 233
Quadro e instrumentos de
bordo........................................... 105
– Display multifunções.................. 105
ÍNDICE ALFABÉTICO

– Display multifunções
reconfigurável ............................ 106
Reboque de atrelados .................. 178
– Instalação do gancho de
reboque .................................... 178
Reboque do veículo ....................... 211
– Engate do anel de reboque ....... 211
Rim Protector (pneus) .................... 256
Rodas e pneus............................... 230
– pressão de enchimento dos
pneus ........................................ 258
– roda sobresselente .................... 255
– substituição da roda .................. 183
Rodas ............................................ 255
– jantes e pneus ........................... 255
Safe Lock (dispositivo) .................. 13
Sensor de chuva ............................ 41
Sensor de crepúsculo .................... 38
Sensores de estacionamento ......... 83
Side Bags (Air bags laterais
anteriores) .................................... 160
Símbolos........................................ 10
Sistema ABS.................................. 67
Sistema "Alfa DNA" ........................ 71
– Modalidade "Natural" ................ 72
– Modalidades de condução ........ 71
Sistema Alfa Romeo Code ............. 10
Sistema ASR (AntiSlip
Regulation) ................................... 67Sistema CBC (Cornering Braking
Control) ........................................ 67
Sistema de bloqueio do
combustível.................................. 48
Sistema de pré-instalação do
auto-rádio .................................... 81
Sistema DST (Dynamic Steering
Torque)......................................... 69
Sistema EBD.................................. 67
Sistema "Electronic Q2 ("E-Q2")".... 69
Sistema EOBD ............................... 80
Sistema ESC (Electronic Stability
Control) ........................................ 66
Sistema HBA ................................. 68
Sistema Hill Holder ......................... 68
Sistema i.T.P.M.S. .......................... 78
Sistema MSR ................................. 69
Sistema Pre-Fill (RAB - Ready
Alert Brake) .................................. 69
Sistema S.B.R. (Seat Belt
Reminder) .................................... 143
Sistema "Smart Bag" (Air bags
multistage frontais) ....................... 156
Sistema Start&Stop........................ 74
substituição da lâmpada ................ 197
Substituição da roda ...................... 183
Substituição das lâmpadas
– luzes interiores .......................... 199
substituição de lâmpadas ....... 197-198
Substituição de lâmpadas
– luzes externas ........................... 196
Substituição de uma lâmpada ........ 193– Indicações gerais ...................... 193
Suspensões ................................... 253
Tampão do depósito de
combustível ................................. 88
Taquímetro (indicador de
velocidade)................................... 107
Tecto de abrir eléctrico ................... 53
Tomadas de corrente ..................... 50
Transmissão ................................... 251
Transmissores de rádio e
telemóveis.................................... 83
Transportar crianças com
segurança .................................... 147
Travão de mão ............................... 166
Travões .......................................... 252
– nível do líquido dos travões ....... 227
Trip Computer ................................ 107
Utilização da caixa de
velocidades ................................. 167
Vão de passagem para esquis ...... 50
Vão do motor
– lavagem .................................... 236
Verificação dos níveis ..................... 223
Vidros (limpeza) .............................. 235
Volante ........................................... 20
Welcome movement .................... 94
Window Bags (Air bags laterais
de protecção da cabeça) ............. 160
