2016 Alfa Romeo Giulietta Instruktionsbog (in Danish)

UDSKIFTNING AF
UDVENDIG PÆRE
FORLYGTEENHEDER
Forlygteenhederne indeholder pærer for
positionslys/kørelys (D.R.L.), nærlys,
fjernlys og blinklys. Pærernes placering
er følgende fig. 158:
APositionslys/kørelys og fjernlys
BNærlys
CBlinklys
POSITIONSLYS/KØRELYS
(D.R.L.)
De er med LED. Kontakt Alfa Romeos
servicenet for yderligere oplysninger.FJERNLYS
Pæren udskiftes på følgende måde:
❒Fjern dækslet A fig. 158.
❒Tag stikket A fig. 159 ud og åbn
clipsene B ved at trække dem udad.
❒Træk pæren C ud og udskift den.
❒Montér en ny pære, og vær
opmærksom på, at den fastgøres
korrekt. Luk clipsene B og sæt
stikket A i.
❒Sæt til sidst dækslet A fig. 158 på
plads.NÆRLYS
Pæren udskiftes på følgende måde:
❒Fjern dækslet B fig. 158.
❒Tag stikket A fig. 160 ud, tryk clipsen
B fremad og tag pæren ud ved at
trykke den indad imod bilen.
❒Træk pæren C ud og udskift den.
❒Montér en ny pære, og vær
opmærksom på, at den fastgøres
korrekt. Luk clipsen B og sæt stikket
Ai.
❒Sæt til sidst dækslet B fig. 158 på
plads.
158A0K0631
159A0K0632
160A0K0633
181

BLINKLYS
Fortil
Pæren udskiftes på følgende måde:
❒Drej dækslet C fig. 158 en kvart
omgang mod uret.
❒Udskift pære + fatning A fig. 161.
Sideblink
De er med LED. Kontakt Alfa Romeos
servicenet for yderligere oplysninger.
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Henvend dig til Alfa Romeos servicenet
for udskiftning af disse pærer.BAGLYGTEENHEDER
Baglygteenheden består af positionslys,
stoplys, blinklys (pærerne sidder på en
fast lygteenhed) og baklys og
tågebaglys (pærerne sidder på en
lygteenhed på bagagerumsklappen).
Afmontering af
lygteenheden
Gå frem på følgende måde:
❒Åbn bagagerummet og skru skruen A
fig. 162 ud, der fastgør
baglygteenheden.
❒Træk hele lygteenheden ud med
begge hænder i retningen, som
vist med pilen.
❒Tilslut det elektriske stik og forsæt
med udskiftningen af den
pågældende pære.POSITIONSLYS/STOPLYS
De er med LED. Kontakt Alfa Romeos
servicenet for yderligere oplysninger.
BLINKLYS
Med lygteenheden afmonteret udskiftes
pæren ved at skrue de to skruer A fig.
163 ud, og trække fatningen ud. Udskift
herefter pæren B.
TÅGEBAGLYGTER/
BAKLYGTER
Pærerne udskiftes på følgende måde:
❒Åbn bagagerummet og tag dækslet
A fig. 164 af ved hjælp af en
skruetrækker, som stikkes ind på
punktet, som vist med pilen.
❒Tag stikket A fig. 165 ud og træk
fatningen ud ved at frigøre clipsen
B og efterfølgende skrue skruen
C ud.
161A0K0634
162A0K0635
163A0K0636
182
I NØDSTILFÆLDE

❒Udskift den pågældende pære ved at
trykke let på den og dreje den mod
uret (D: pære i baklygte; E = pære
i tågebaglygte).
❒Genmontér fatningen og sørg for at
anbringe den korrekt, og skru først
skruenCiogfastgør herefter
enheden med clipsen B. Tilslut
stikket A og genmontér derefter
dækslet A fig. 164.
VIGTIGT Når dækslet A tages af, skal
du beskytte skruetrækkerens spids
med en klud, så du ikke ødelægger
dækslet.
3. STOPLYS
De er med LED og er placeret på den
indbyggede spoiler i
bagagerumsklappen. Kontakt Alfa
Romeos servicenet for yderligere
oplysninger.
NUMMERPLADELYGTER
Pærerne udskiftes på følgende måde:
❒Fjern nummerpladelygterne A fig.
166.
❒Drej fatningen B fig. 167 med uret,
fjern pæren C, og udskift den.
UDSKIFTNING AF
INDVENDIG PÆRE
LOFTBELYSNING FORTIL
Pæren udskiftes på følgende måde:
❒Tag lampen A fig. 168 ud ved at løfte
i punkterne, som er markeret med
pilene.
❒Frigør lejerne B fig. 169 på pærerne
og tag dem ud ved at trække dem
udad og udskift derefter pærerne C.
164A0K0637
165A0K0638
166A0K0639
167A0K0640
183

❒Indsæt de nye pærer korrekt i de
respektive lejer B.
❒Fastgør loftslampen A fig. 168 i dens
leje og sørg for den klikker fast.LOFTSLAMPE BAGTIL
Pæren udskiftes på følgende måde:
❒Tag lampen A fig. 170 ud ved at løfte
i punkterne, som er markeret med
pilene.
❒Åbn dækslet B fig. 171. Udskift
pæren C ved at tage den ud af
kontaktpunkterne i siderne.
Kontroller, at de nye pærer er korrekt
fastgjort mellem kontaktpunkterne.
❒Luk beskyttelsesdækslet B og
fastgør loftslampen A fig. 170 i lejet
og sørg for, at den fastgøres korrekt.BAGAGERUMSLAMPE
Pæren udskiftes på følgende måde:
❒Åbn bagagerummet og træk lampen
A fig. 172 ud i punktet, der er angivet
med pilen.
❒Åbn beskyttelsesdækslet B fig. 173
og udskift pæren.
❒Luk beskyttelsesdækslet B på
lygteglasset.
168A0K0806
169A0K0807
170A0K0643
171A0K0644
172A0K0645
184
I NØDSTILFÆLDE

❒Monter lampen A fig. 172 i sin
korrekte position, først i den ene side
og derefter ved at trykke på den
anden, indtil der høres et klik.
HANDSKERUMSLYS
Pæren udskiftes på følgende måde:
❒Åbn handskerummet og træk lampen
A fig. 174 ud.
❒Åbn beskyttelsesdækslet B og
udskift pæren.❒Luk beskyttelsesdækslet B på
lygteglasset.
❒Monter lampen A i sin korrekte
position, først i den ene side og
derefter ved at trykke på den anden,
indtil der høres et klik.
KABINEBELYSNING
(afhængigt af versioner/markeder)
Henvend dig til Alfa Romeos servicenet
for udskiftning af pærerne.UDSKIFTNING AF
SIKRINGER
GENERELT
Sikringer beskytter det elektriske
anlæg. De træder hovedsageligt i
funktion (dvs. afbryder strømmen) i
tilfælde af fejl ved anlægget eller
ukorrekt udførte reparationer.
Hvis en elektrisk komponent svigter,
skal man derfor kontrollere den
pågældende sikring. Lederen A fig. 175
må ikke være afbrudt (brændt over).
29) 30)
Er dette tilfældet, skal sikringen
udskiftes med en ny med samme
amperetal (samme farve).
130) 131) 132)
133) 134)
B = Intakt sikring.
C sikring med afbrudt (overbrændt)
leder.
173A0K0646
174A0K0647
175A0K0523
185

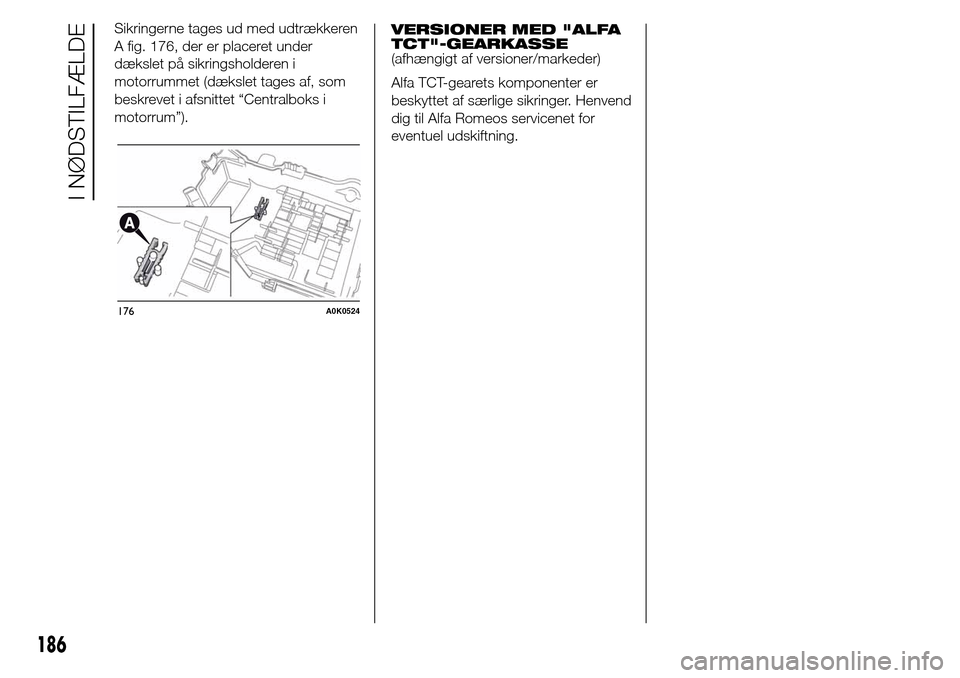

Sikringerne tages ud med udtrækkeren
A fig. 176, der er placeret under
dækslet på sikringsholderen i
motorrummet (dækslet tages af, som
beskrevet i afsnittet “Centralboks i
motorrum”).VERSIONER MED "ALFA
TCT"-GEARKASSE
(afhængigt af versioner/markeder)
Alfa TCT-gearets komponenter er
beskyttet af særlige sikringer. Henvend
dig til Alfa Romeos servicenet for
eventuel udskiftning.
176A0K0524
186
I NØDSTILFÆLDE

SIKRINGERNES
PLACERING
Sikringerne er grupperet i tre
centralbokse, der er placeret i
motorrummet, på instrumentpanelet og
indvendigt i bagagerummet.
Centralboks i motorrum
Den er placeret ved siden af batteriet
fig. 178: For at få adgang til sikringerne
løsnes skruerne A fig. 177 og dækslet
B tages af.
Nummereringen, der identificerer den
elektriske del svarende til hver sikring,
er synlig på bagsiden af dækslet.
Efter udskiftning af en sikring
kontrolleres det, at dækslet B til
sikringernes centralboks er helt lukket.
177A0K0525
F10
F87F85
F86
F19
F09
F21 F88
F20
178A0K0231
187

Centralboks i
instrumentpanel
For at få adgang til sikringerne fig. 180
føres en hånd ind i lejet A fig. 179 og
lågen B åbnes.
179A0K0527
180A0K0244
188
I NØDSTILFÆLDE
