2016 Alfa Romeo Giulia Manuale del proprietario (in Italian)

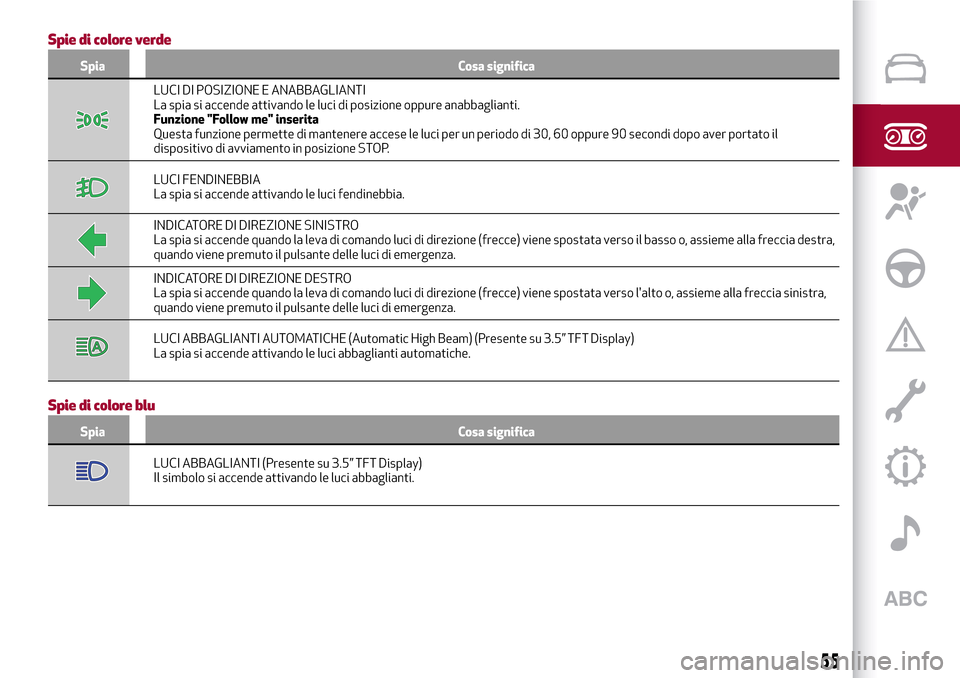

Spie di colore verde
Spia Cosa significa
LUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Funzione "Follow me" inserita
Questa funzione permette di mantenere accese le luci per un periodo di 30, 60 oppure 90 secondi dopo aver portato il
dispositivo di avviamento in posizione STOP.
LUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
INDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso o, assieme alla freccia destra,
quando viene premuto il pulsante delle luci di emergenza.
INDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto o, assieme alla freccia sinistra,
quando viene premuto il pulsante delle luci di emergenza.
LUCI ABBAGLIANTI AUTOMATICHE (Automatic High Beam) (Presente su 3.5” TFT Display)
La spia si accende attivando le luci abbaglianti automatiche.
Spie di colore blu
Spia Cosa significa
LUCI ABBAGLIANTI (Presente su 3.5” TFT Display)
Il simbolo si accende attivando le luci abbaglianti.
55

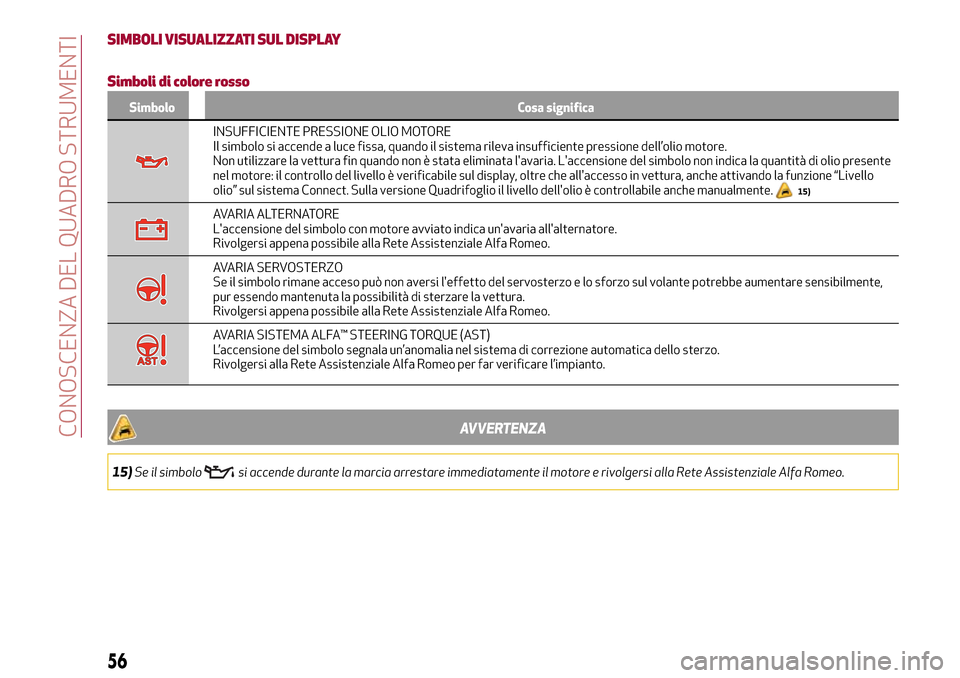

SIMBOLI VISUALIZZATI SUL DISPLAY
Simboli di colore rosso
Simbolo Cosa significa
INSUFFICIENTE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, quando il sistema rileva insufficiente pressione dell’olio motore.
Non utilizzare la vettura fin quando non è stata eliminata l'avaria. L'accensione del simbolo non indica la quantità di olio presente
nel motore: il controllo del livello è verificabile sul display, oltre che all'accesso in vettura, anche attivando la funzione “Livello
olio” sul sistema Connect. Sulla versione Quadrifoglio il livello dell'olio è controllabile anche manualmente.
15)
AVARIA ALTERNATORE
L'accensione del simbolo con motore avviato indica un'avaria all'alternatore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SERVOSTERZO
Se il simbolo rimane acceso può non aversi l'effetto del servosterzo e lo sforzo sul volante potrebbe aumentare sensibilmente,
pur essendo mantenuta la possibilità di sterzare la vettura.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA ALFA™ STEERING TORQUE (AST)
L’accensione del simbolo segnala un’anomalia nel sistema di correzione automatica dello sterzo.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
AVVERTENZA
15)Se il simbolosi accende durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
56
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa

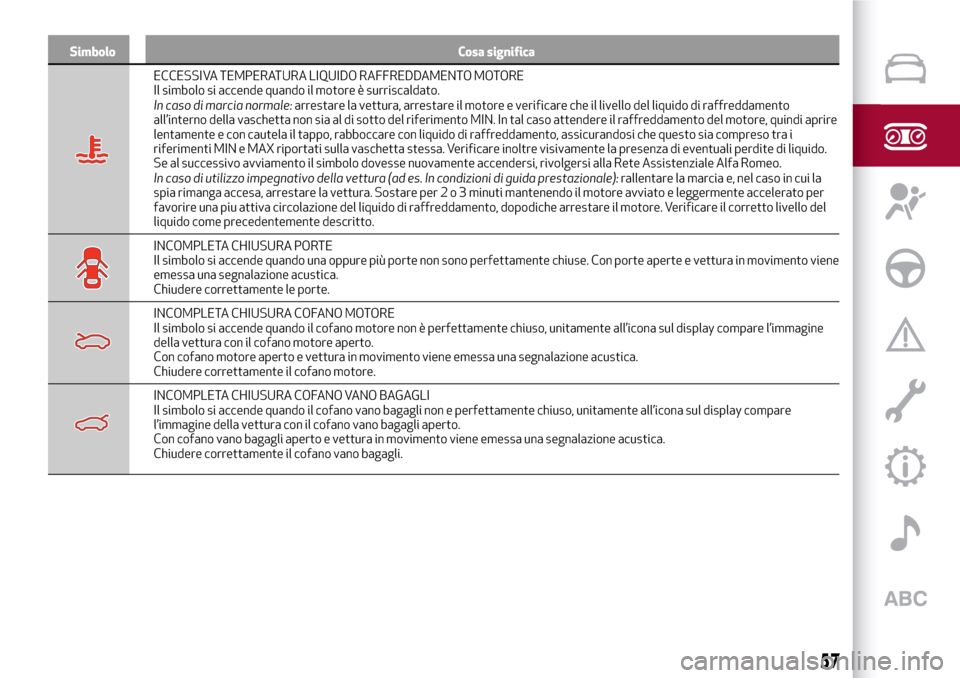

ECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
Il simbolo si accende quando il motore è surriscaldato.
In caso di marcia normale:arrestare la vettura, arrestare il motore e verificare che il livello del liquido di raffreddamento
all’interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del motore, quindi aprire
lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento, assicurandosi che questo sia compreso tra i
riferimenti MIN e MAX riportati sulla vaschetta stessa. Verificare inoltre visivamente la presenza di eventuali perdite di liquido.
Se al successivo avviamento il simbolo dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Alfa Romeo.
In caso di utilizzo impegnativo della vettura (ad es. In condizioni di guida prestazionale):rallentare la marcia e, nel caso in cui la
spia rimanga accesa, arrestare la vettura. Sostare per2o3minuti mantenendo il motore avviato e leggermente accelerato per
favorire una piu attiva circolazione del liquido di raffreddamento, dopodiche arrestare il motore. Verificare il corretto livello del
liquido come precedentemente descritto.
INCOMPLETA CHIUSURA PORTE
Il simbolo si accende quando una oppure più porte non sono perfettamente chiuse. Con porte aperte e vettura in movimento viene
emessa una segnalazione acustica.
Chiudere correttamente le porte.
INCOMPLETA CHIUSURA COFANO MOTORE
Il simbolo si accende quando il cofano motore non è perfettamente chiuso, unitamente all’icona sul display compare l’immagine
della vettura con il cofano motore aperto.
Con cofano motore aperto e vettura in movimento viene emessa una segnalazione acustica.
Chiudere correttamente il cofano motore.
INCOMPLETA CHIUSURA COFANO VANO BAGAGLI
Il simbolo si accende quando il cofano vano bagagli non e perfettamente chiuso, unitamente all’icona sul display compare
l’immagine della vettura con il cofano vano bagagli aperto.
Con cofano vano bagagli aperto e vettura in movimento viene emessa una segnalazione acustica.
Chiudere correttamente il cofano vano bagagli.
57

Simbolo Cosa significa

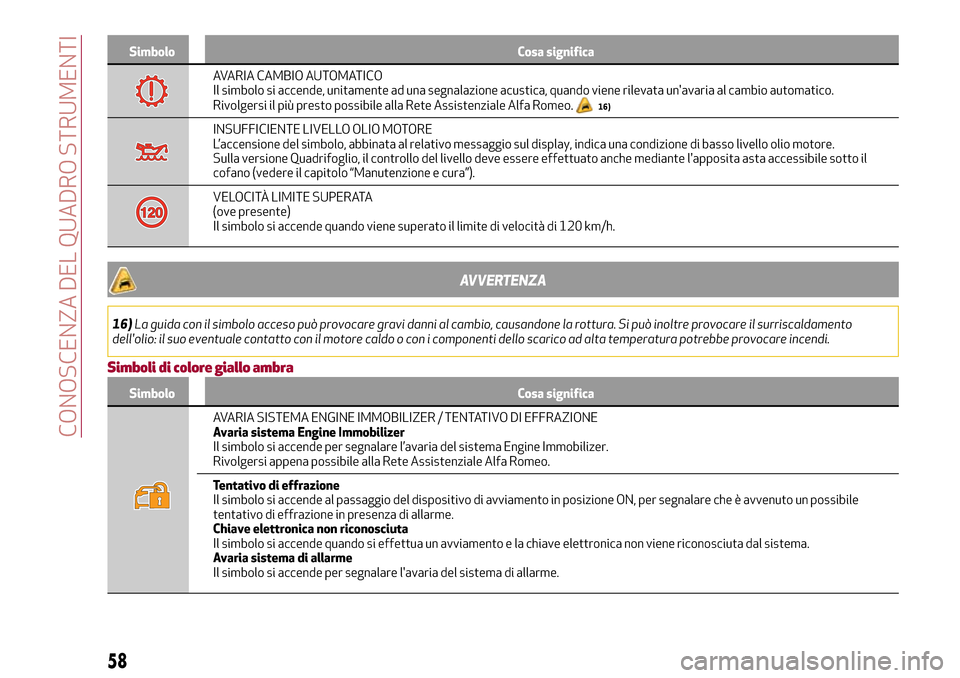

AVARIA CAMBIO AUTOMATICO
Il simbolo si accende, unitamente ad una segnalazione acustica, quando viene rilevata un'avaria al cambio automatico.
Rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
16)
INSUFFICIENTE LIVELLO OLIO MOTORE
L’accensione del simbolo, abbinata al relativo messaggio sul display, indica una condizione di basso livello olio motore.
Sulla versione Quadrifoglio, il controllo del livello deve essere effettuato anche mediante l'apposita asta accessibile sotto il
cofano (vedere il capitolo “Manutenzione e cura”).
VELOCITÀ LIMITE SUPERATA
(ove presente)
Il simbolo si accende quando viene superato il limite di velocità di 120 km/h.
AVVERTENZA
16)La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
Simboli di colore giallo ambra
Simbolo Cosa significa
AVARIA SISTEMA ENGINE IMMOBILIZER / TENTATIVO DI EFFRAZIONE
Avaria sistema Engine Immobilizer
Il simbolo si accende per segnalare l’avaria del sistema Engine Immobilizer.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
Tentativo di effrazione
Il simbolo si accende al passaggio del dispositivo di avviamento in posizione ON, per segnalare che è avvenuto un possibile
tentativo di effrazione in presenza di allarme.
Chiave elettronica non riconosciuta
Il simbolo si accende quando si effettua un avviamento e la chiave elettronica non viene riconosciuta dal sistema.
Avaria sistema di allarme
Il simbolo si accende per segnalare l'avaria del sistema di allarme.
58
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa

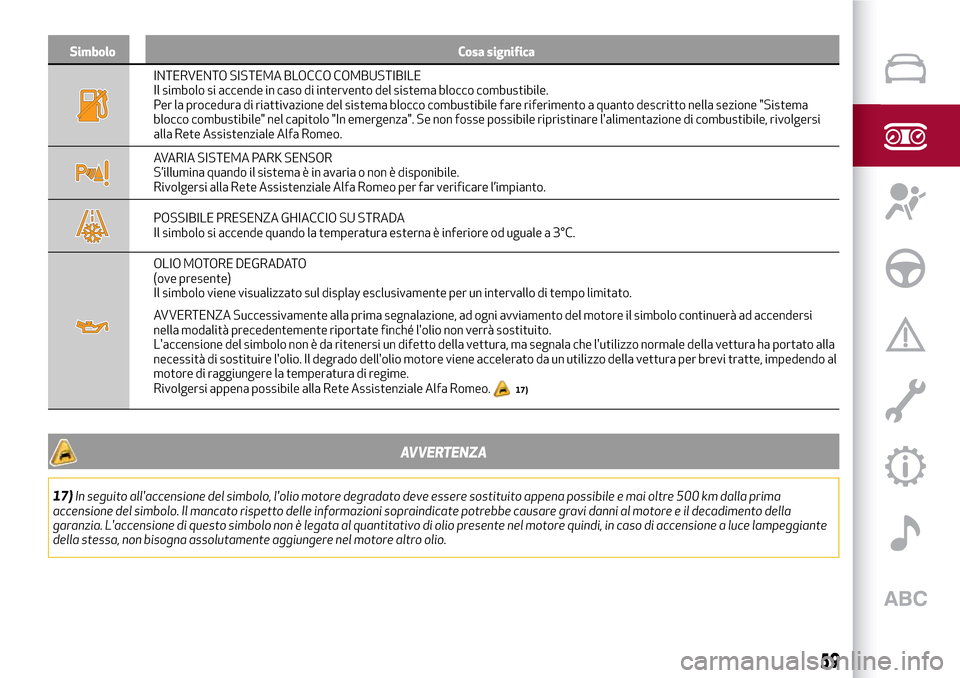

INTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto descritto nella sezione "Sistema
blocco combustibile" nel capitolo "In emergenza". Se non fosse possibile ripristinare l'alimentazione di combustibile, rivolgersi
alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA PARK SENSOR
S’illumina quando il sistema è in avaria o non è disponibile.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
POSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo si accende quando la temperatura esterna è inferiore od uguale a 3°C.
OLIO MOTORE DEGRADATO
(ove presente)
Il simbolo viene visualizzato sul display esclusivamente per un intervallo di tempo limitato.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il simbolo continuerà ad accendersi
nella modalità precedentemente riportate finché l'olio non verrà sostituito.
L'accensione del simbolo non è da ritenersi un difetto della vettura, ma segnala che l'utilizzo normale della vettura ha portato alla
necessità di sostituire l'olio. Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte, impedendo al
motore di raggiungere la temperatura di regime.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
17)
AVVERTENZA
17)In seguito all'accensione del simbolo, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione del simbolo. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. L'accensione di questo simbolo non è legata al quantitativo di olio presente nel motore quindi, in caso di accensione a luce lampeggiante
della stessa, non bisogna assolutamente aggiungere nel motore altro olio.
59

Simbolo Cosa significa

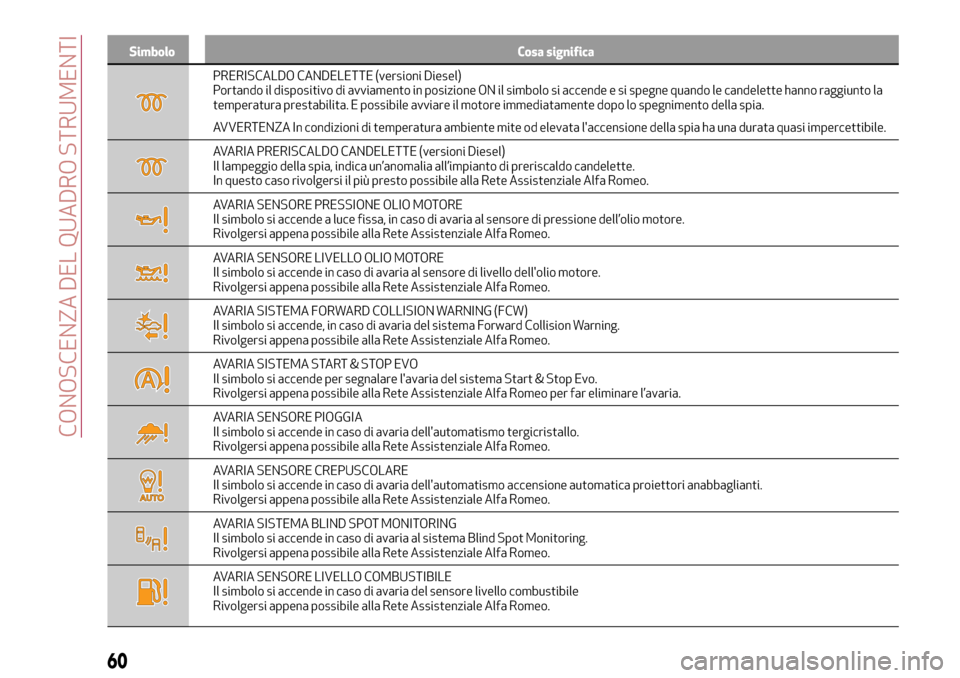

PRERISCALDO CANDELETTE (versioni Diesel)
Portando il dispositivo di avviamento in posizione ON il simbolo si accende e si spegne quando le candelette hanno raggiunto la
temperatura prestabilita. E possibile avviare il motore immediatamente dopo lo spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite od elevata l'accensione della spia ha una durata quasi impercettibile.
AVARIA PRERISCALDO CANDELETTE (versioni Diesel)
Il lampeggio della spia, indica un’anomalia all’impianto di preriscaldo candelette.
In questo caso rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, in caso di avaria al sensore di pressione dell’olio motore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE LIVELLO OLIO MOTORE
Il simbolo si accende in caso di avaria al sensore di livello dell'olio motore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA FORWARD COLLISION WARNING (FCW)
Il simbolo si accende, in caso di avaria del sistema Forward Collision Warning.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA START & STOP EVO
Il simbolo si accende per segnalare l'avaria del sistema Start & Stop Evo.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l’avaria.
AVARIA SENSORE PIOGGIA
Il simbolo si accende in caso di avaria dell'automatismo tergicristallo.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE CREPUSCOLARE
Il simbolo si accende in caso di avaria dell'automatismo accensione automatica proiettori anabbaglianti.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA BLIND SPOT MONITORING
Il simbolo si accende in caso di avaria al sistema Blind Spot Monitoring.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE LIVELLO COMBUSTIBILE
Il simbolo si accende in caso di avaria del sensore livello combustibile
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
60
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa

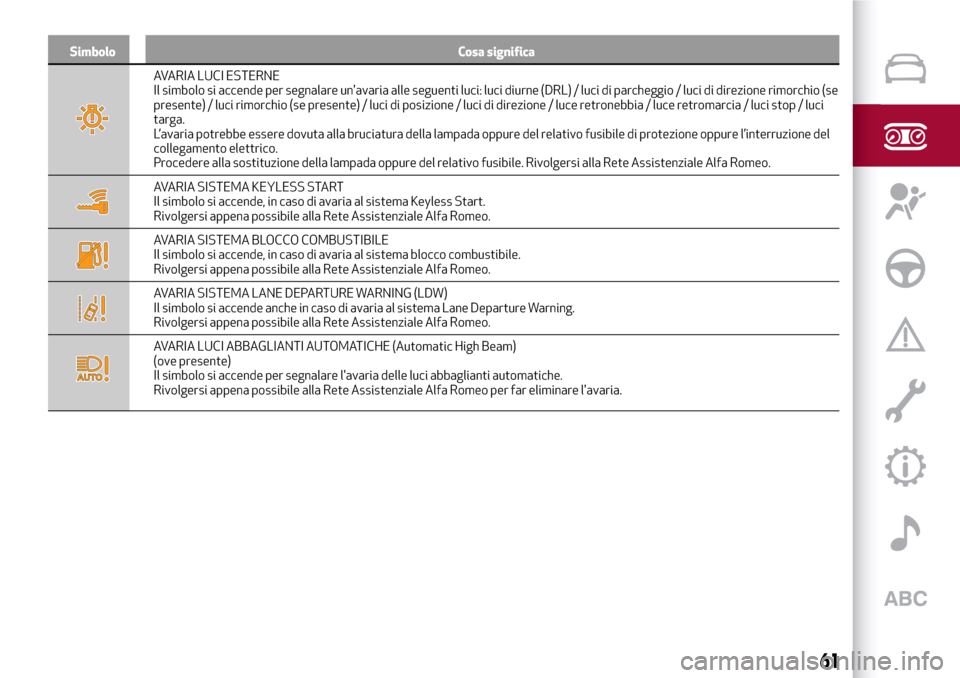

AVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL) / luci di parcheggio / luci di direzione rimorchio (se
presente) / luci rimorchio (se presente) / luci di posizione / luci di direzione / luce retronebbia / luce retromarcia / luci stop / luci
targa.
L’avaria potrebbe essere dovuta alla bruciatura della lampada oppure del relativo fusibile di protezione oppure l’interruzione del
collegamento elettrico.
Procedere alla sostituzione della lampada oppure del relativo fusibile. Rivolgersi alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA KEYLESS START
Il simbolo si accende, in caso di avaria al sistema Keyless Start.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA LANE DEPARTURE WARNING (LDW)
Il simbolo si accende anche in caso di avaria al sistema Lane Departure Warning.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA LUCI ABBAGLIANTI AUTOMATICHE (Automatic High Beam)
(ove presente)
Il simbolo si accende per segnalare l'avaria delle luci abbaglianti automatiche.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
61

Simbolo Cosa significa

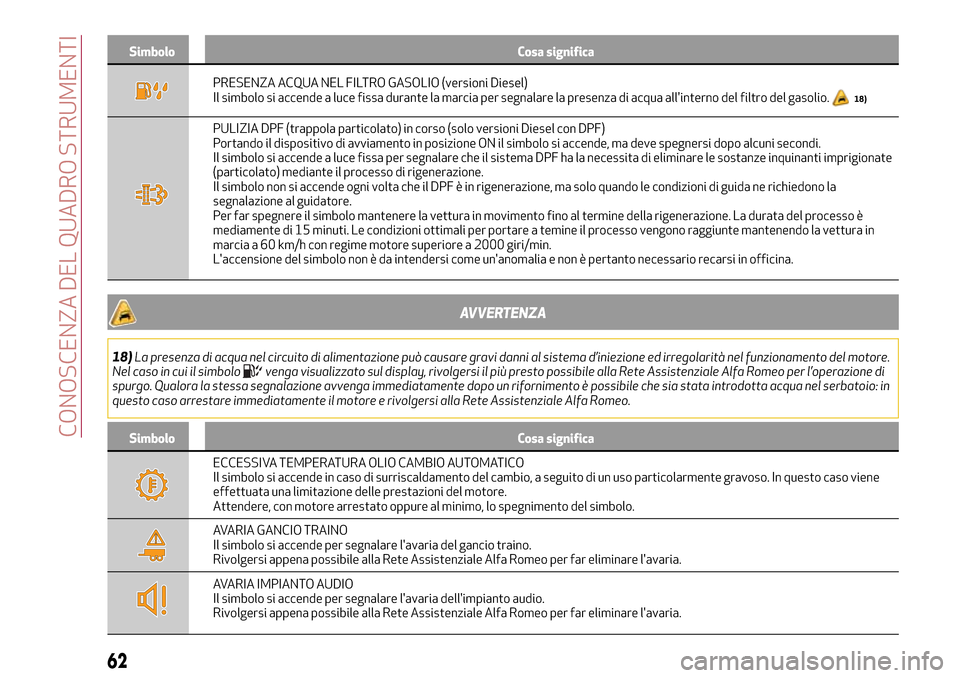

PRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
Il simbolo si accende a luce fissa durante la marcia per segnalare la presenza di acqua all'interno del filtro del gasolio.18)
PULIZIA DPF (trappola particolato) in corso (solo versioni Diesel con DPF)
Portando il dispositivo di avviamento in posizione ON il simbolo si accende, ma deve spegnersi dopo alcuni secondi.
Il simbolo si accende a luce fissa per segnalare che il sistema DPF ha la necessita di eliminare le sostanze inquinanti imprigionate
(particolato) mediante il processo di rigenerazione.
Il simbolo non si accende ogni volta che il DPF è in rigenerazione, ma solo quando le condizioni di guida ne richiedono la
segnalazione al guidatore.
Per far spegnere il simbolo mantenere la vettura in movimento fino al termine della rigenerazione. La durata del processo è
mediamente di 15 minuti. Le condizioni ottimali per portare a temine il processo vengono raggiunte mantenendo la vettura in
marcia a 60 km/h con regime motore superiore a 2000 giri/min.
L'accensione del simbolo non è da intendersi come un'anomalia e non è pertanto necessario recarsi in officina.
AVVERTENZA
18)La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del motore.
Nel caso in cui il simbolovenga visualizzato sul display, rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo per l’operazione di
spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è possibile che sia stata introdotta acqua nel serbatoio: in
questo caso arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
Simbolo Cosa significa
ECCESSIVA TEMPERATURA OLIO CAMBIO AUTOMATICO
Il simbolo si accende in caso di surriscaldamento del cambio, a seguito di un uso particolarmente gravoso. In questo caso viene
effettuata una limitazione delle prestazioni del motore.
Attendere, con motore arrestato oppure al minimo, lo spegnimento del simbolo.
AVARIA GANCIO TRAINO
Il simbolo si accende per segnalare l'avaria del gancio traino.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
AVARIA IMPIANTO AUDIO
Il simbolo si accende per segnalare l'avaria dell'impianto audio.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
62
CONOSCENZA DEL QUADRO STRUMENTI
