2016 Alfa Romeo Giulia Manuale del proprietario (in Italian)

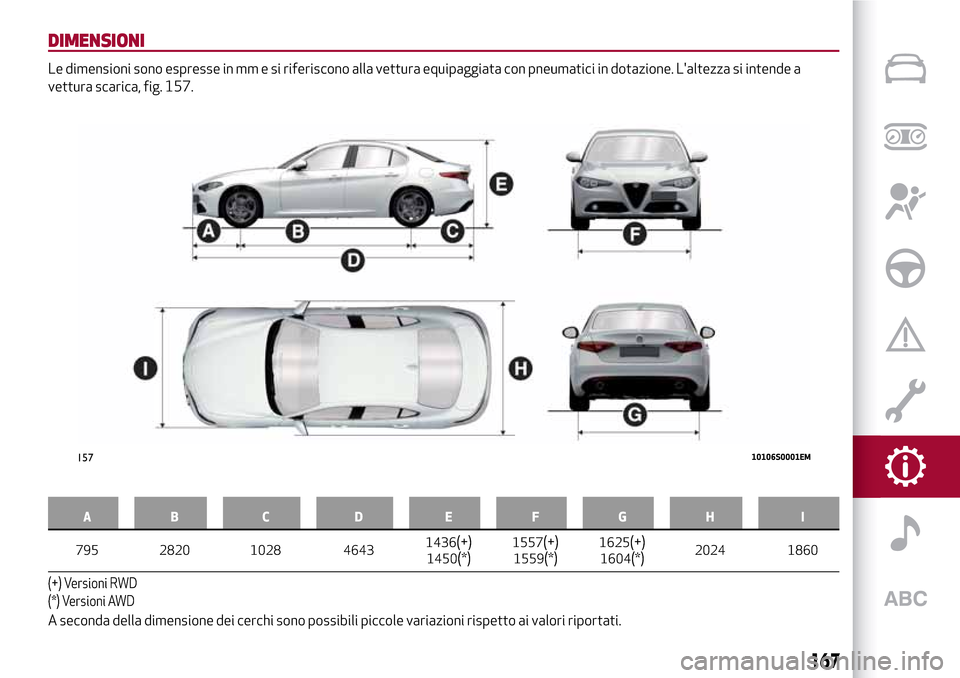

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica, fig. 157.
AB C D EFGH I
795 2820 1028 46431436(+)1450(*)1557(+)1559(*)1625(+)1604(*)2024 1860
(+) Versioni RWD
(*) Versioni AWD
A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
15710106S0001EM
167

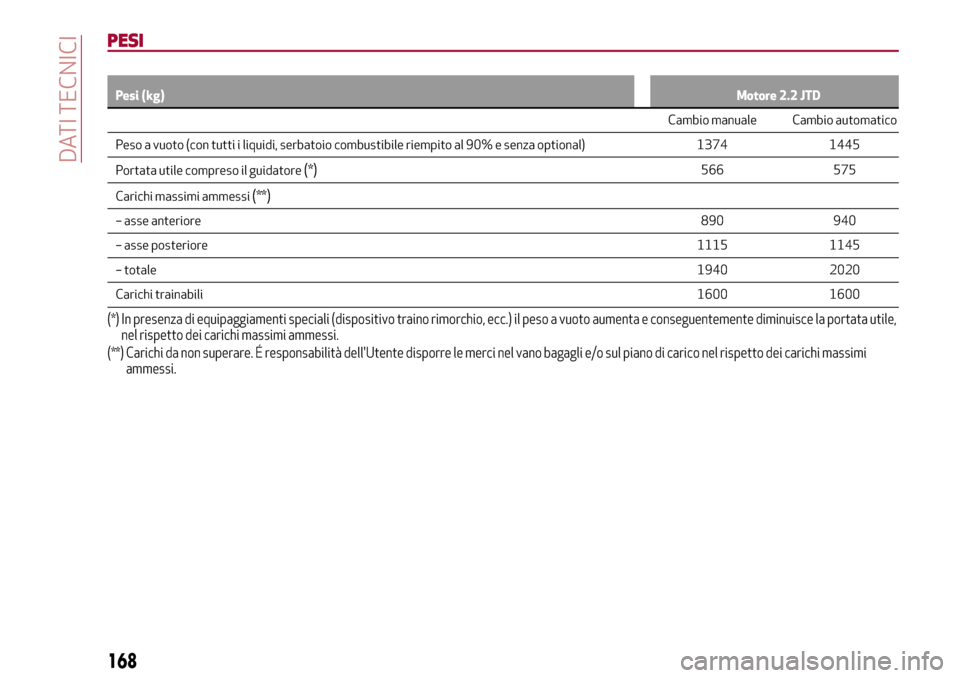

PESI
Pesi (kg)Motore 2.2 JTD
Cambio manuale Cambio automatico
Peso a vuoto (con tutti i liquidi, serbatoio combustibile riempito al 90% e senza optional) 1374 1445
Portata utile compreso il guidatore(*)566 575
Carichi massimi ammessi(**)
– asse anteriore 890 940
– asse posteriore 1115 1145
– totale 1940 2020
Carichi trainabili 1600 1600
(*) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
168
DATI TECNICI

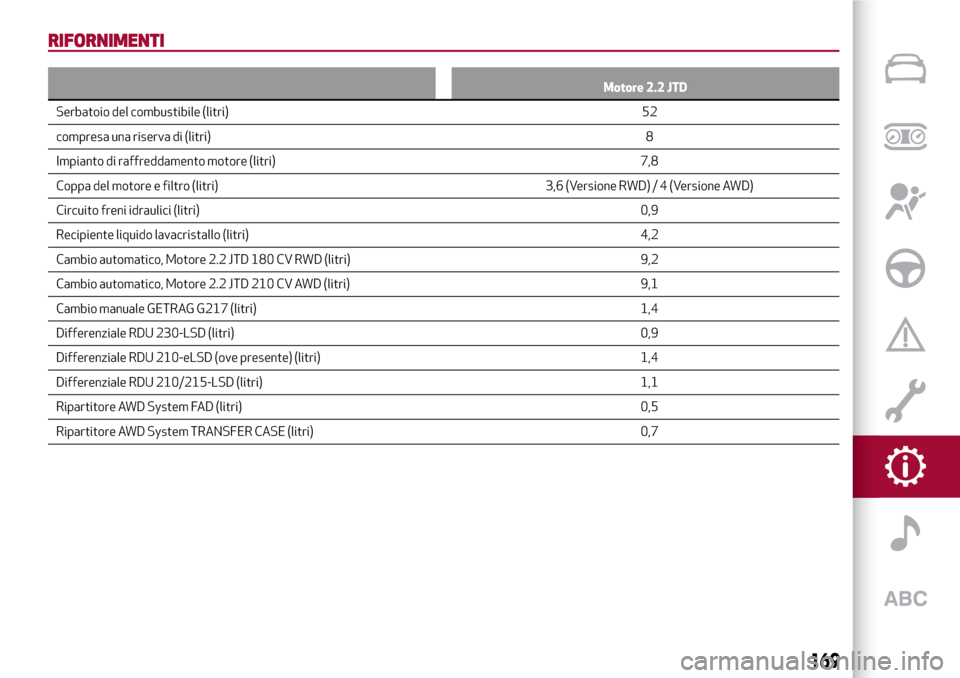

RIFORNIMENTI
Motore 2.2 JTD
Serbatoio del combustibile (litri)52
compresa una riserva
di (litri)8
Impianto di raffreddamento motore (litri) 7,8
Coppa del motore e filtro (litri) 3,6 (Versione RWD)/4(Versione AWD)
Circuito freni idraulici (litri)0,9
Recipiente liquido lavacristallo (litri) 4,2
Cambio automatico, Motore 2.2 JTD 180 CV RWD (litri) 9,2
Cambio automatico, Motore 2.2 JTD 210 CV AWD (litri) 9,1
Cambio manuale GETRAG G217 (litri) 1,4
Differenziale RDU 230-LSD (litri) 0,9
Differenziale RDU 210-eLSD (ove presente) (litri) 1,4
Differenziale RDU 210/215-LSD (litri) 1,1
Ripartitore AWD System FAD (litri) 0,5
Ripartitore AWD System TRANSFER CASE (litri) 0,7
169

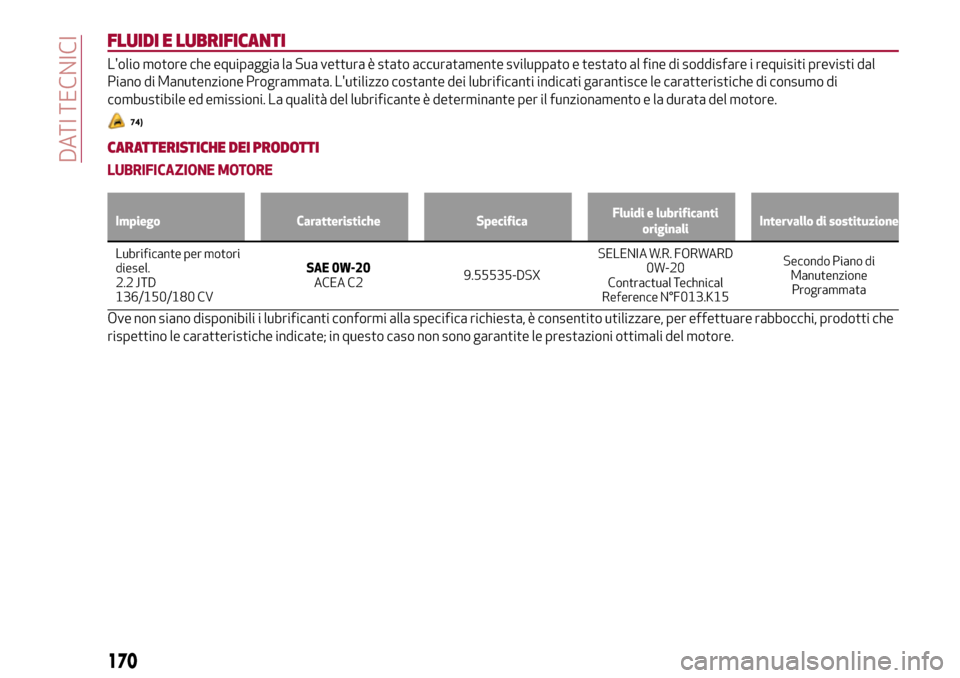

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dal
Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di
combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
74)
CARATTERISTICHE DEI PRODOTTI
LUBRIFICAZIONE MOTORE
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliIntervallo di sostituzione
Lubrificante per motori
diesel.
2.2 JTD
136/150/180 CVSAE 0W-20
ACEA C29.55535-DSXSELENIA W.R. FORWARD
0W-20
Contractual Technical
Reference N°F013.K15Secondo Piano di
Manutenzione
Programmata
Ove non siano disponibili i lubrificanti conformi alla specifica richiesta, è consentito utilizzare, per effettuare rabbocchi, prodotti che
rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
170
DATI TECNICI

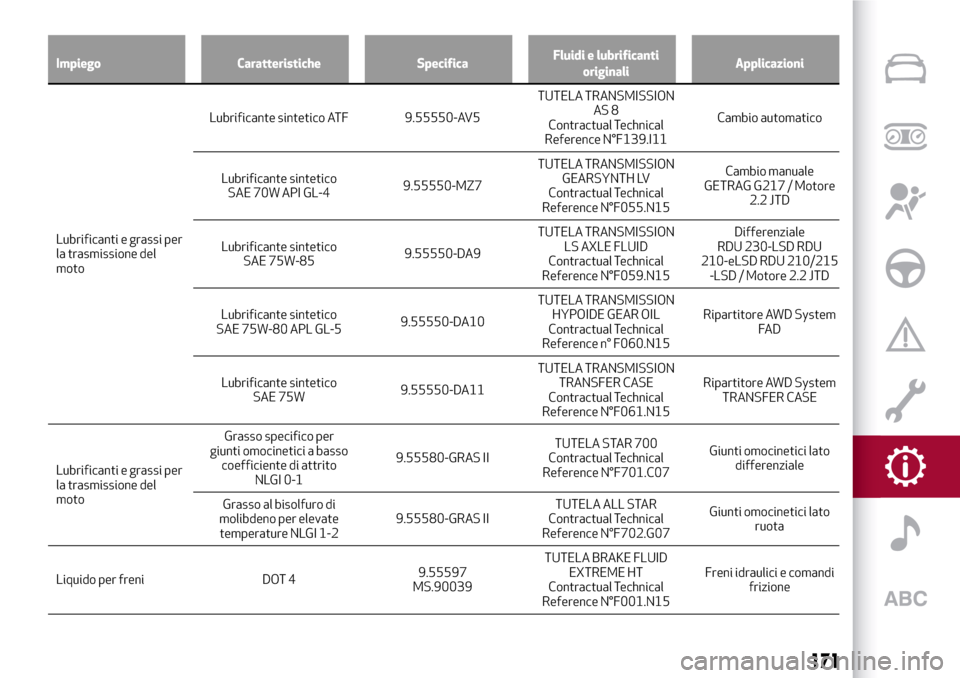

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi per
la trasmissione del
motoLubrificante
sintetico ATF 9.55550-AV5TUTELA TRANSMISSION
AS 8
Contractual Technical
Reference N°F139.I11Cambio automatico
Lubrificante sintetico
SAE 70W API GL-49.55550-MZ7TUTELA TRANSMISSION
GEARSYNTH LV
Contractual Technical
Reference N°F055.N15Cambio manuale
GETRAG G217 / Motore
2.2 JTD
Lubrificante sintetico
SAE 75W-859.55550-DA9TUTELA TRANSMISSION
LS AXLE FLUID
Contractual Technical
Reference N°F059.N15Differenziale
RDU 230-LSD RDU
210-eLSD RDU 210/215
-LSD / Motore 2.2 JTD
Lubrificante sintetico
SAE 75W-80 APL GL-59.55550-DA10TUTELA TRANSMISSION
HYPOIDE GEAR OIL
Contractual Technical
Reference n° F060.N15Ripartitore AWD System
FA D
Lubrificante sintetico
SAE 75W9.55550-DA11TUTELA TRANSMISSION
TRANSFER CASE
Contractual Technical
Reference N°F061.N15Ripartitore AWD System
TRANSFER CASE
Lubrificanti e grassi per
la trasmissione del
motoGrasso specifico per
giunti omocinetici a basso
coefficiente di attrito
NLGI 0-19.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N°F701.C07Giunti omocinetici lato
differenziale
Grasso al bisolfuro di
molibdeno per elevate
temperature NLGI 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°F702.G07Giunti omocinetici lato
ruota
Liquido per freni DOT 49.55597
MS.90039TUTELA BRAKE FLUID
EXTREME HT
Contractual Technical
Reference N°F001.N15Freni idraulici e comandi
frizione
171

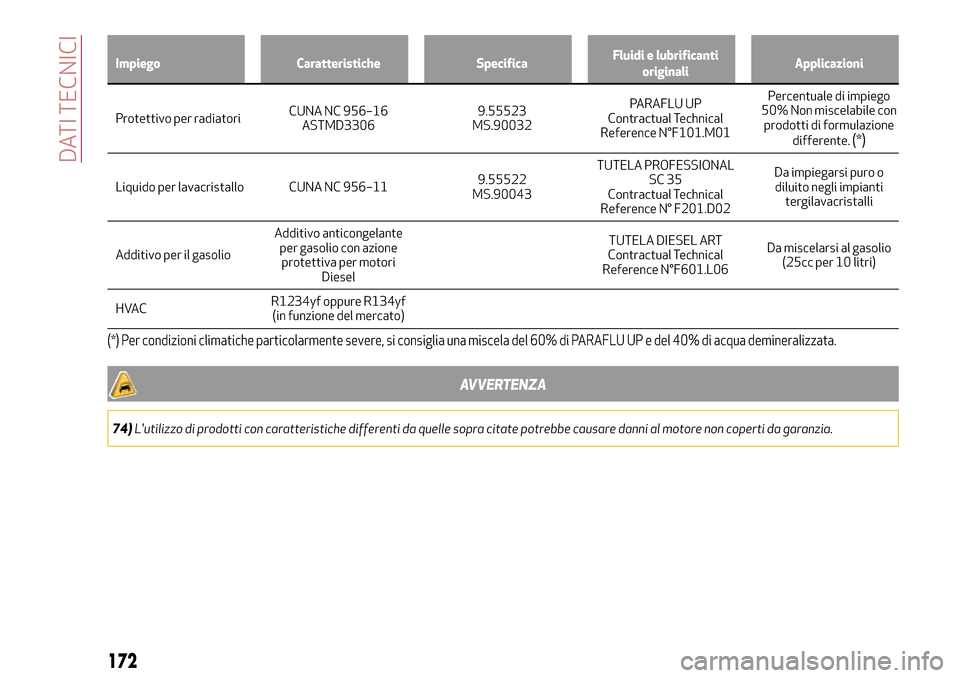

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Protettivo per radiatoriCUNA NC 956–16
ASTMD33069.55523
MS.90032PARAFLU UP
Contractual Technical
Reference N°F101.M01Percentuale di impiego
50% Non miscelabile con
prodotti di formulazione
differente.
(*)
Liquido per lavacristallo CUNA NC 956–119.55522
MS.90043TUTELA PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201.D02Da impiegarsi puro o
diluito negli impianti
tergilavacristalli
Additivo per il gasolioAdditivo anticongelante
per gasolio con azione
protettiva per motori
DieselTUTELA DIESEL ART
Contractual Technical
Reference N°F601.L06Da miscelarsi al gasolio
(25cc per 10 litri)
HVACR1234yf oppure R134yf
(in funzione del mercato)
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UP e del 40% di acqua demineralizzata.
AVVERTENZA
74)L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.
172
DATI TECNICI

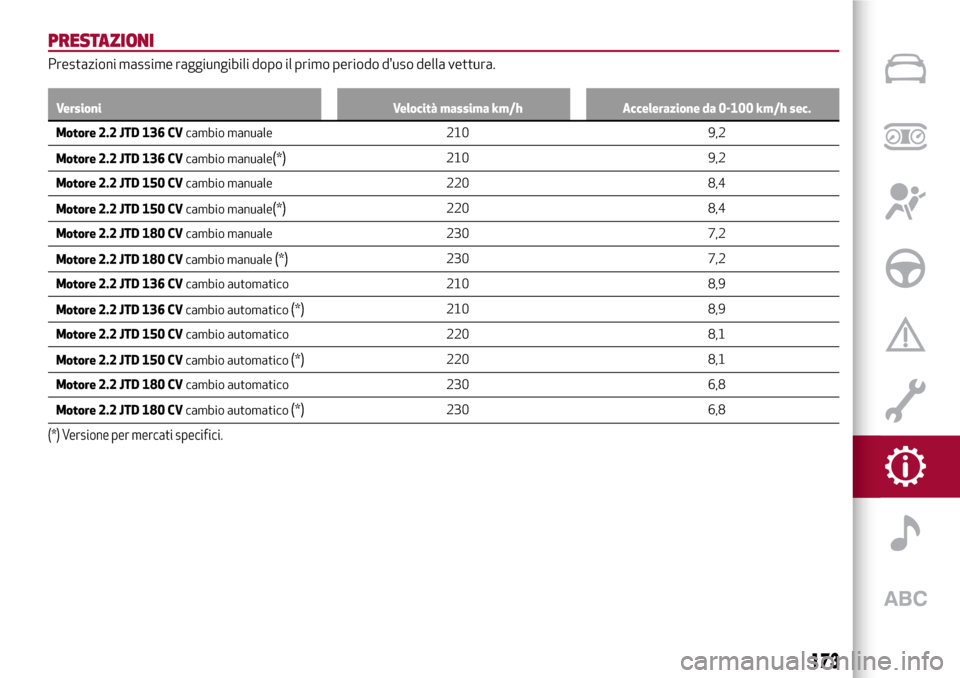

PRESTAZIONI
Prestazioni massime raggiungibili dopo il primo periodo d'uso della vettura.
Versioni Velocità massima km/h Accelerazione da 0-100 km/h sec.
Motore 2.2 JTD 136 CVcambio manuale 210 9,2
Motore 2.2 JTD 136 CVcambio manuale
(*)210 9,2
Motore 2.2 JTD 150 CVcambio manuale 220 8,4
Motore 2.2 JTD 150 CVcambio manuale
(*)220 8,4
Motore 2.2 JTD 180 CVcambio manuale 230 7,2
Motore 2.2 JTD 180 CVcambio manuale
(*)230 7,2
Motore 2.2 JTD 136 CVcambio automatico 210 8,9
Motore 2.2 JTD 136 CVcambio automatico
(*)210 8,9
Motore 2.2 JTD 150 CVcambio automatico 220 8,1
Motore 2.2 JTD 150 CVcambio automatico
(*)220 8,1
Motore 2.2 JTD 180 CVcambio automatico 230 6,8
Motore 2.2 JTD 180 CVcambio automatico
(*)230 6,8
(*) Versione per mercati specifici.
173

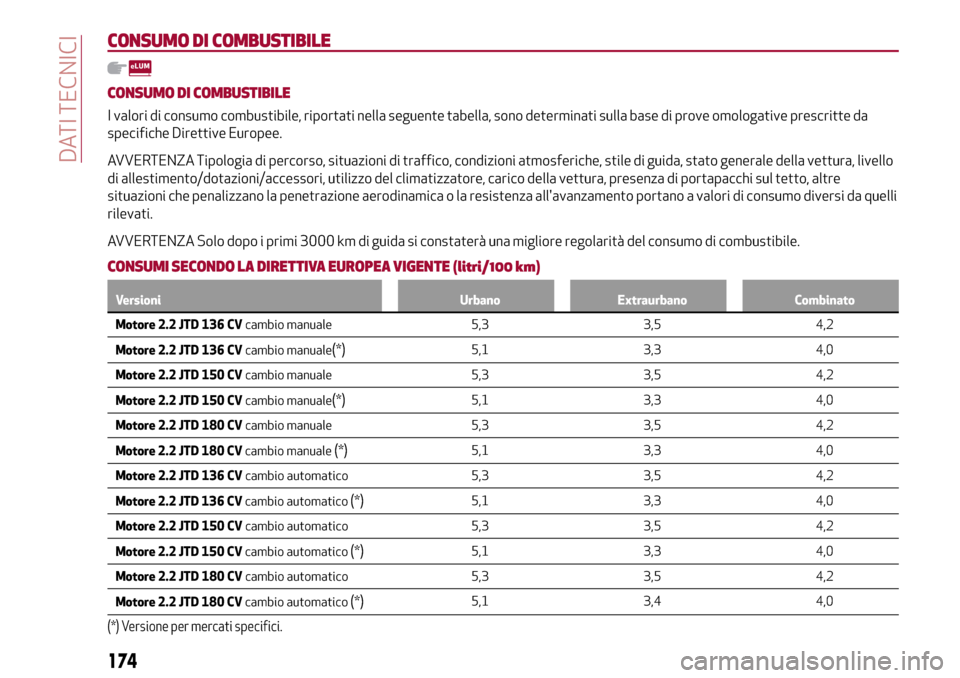

CONSUMO DI COMBUSTIBILE
CONSUMO DI COMBUSTIBILE
I valori di consumo combustibile, riportati nella seguente tabella, sono determinati sulla base di prove omologative prescritte da
specifiche Direttive Europee.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura, livello
di allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre
situazioni che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi da quelli
rilevati.
AVVERTENZA Solo dopo i primi 3000 km di guida si constaterà una migliore regolarità del consumo di combustibile.
CONSUMI SECONDO LA DIRETTIVA EUROPEA VIGENTE (litri/100 km)
Versioni Urbano Extraurbano Combinato
Motore 2.2 JTD 136 CVcambio manuale 5,3 3,5 4,2
Motore 2.2 JTD 136 CVcambio manuale
(*)5,1 3,3 4,0
Motore 2.2 JTD 150 CVcambio manuale 5,3 3,5 4,2
Motore 2.2 JTD 150 CVcambio manuale
(*)5,1 3,3 4,0
Motore 2.2 JTD 180 CVcambio manuale 5,3 3,5 4,2
Motore 2.2 JTD 180 CVcambio manuale
(*)5,1 3,3 4,0
Motore 2.2 JTD 136 CVcambio automatico 5,3 3,5 4,2
Motore 2.2 JTD 136 CVcambio automatico
(*)5,1 3,3 4,0
Motore 2.2 JTD 150 CVcambio automatico 5,3 3,5 4,2
Motore 2.2 JTD 150 CVcambio automatico
(*)5,1 3,3 4,0
Motore 2.2 JTD 180 CVcambio automatico 5,3 3,5 4,2
Motore 2.2 JTD 180 CVcambio automatico
(*)5,1 3,4 4,0
(*) Versione per mercati specifici.
174
