TRAINO DELLA VETTURA IN
PANNE
VERSIONI CON TRAZIONE POSTERIORE
(RWD)
Si raccomanda di trainare la vettura con
tutte le quattro ruote SOLLEVATE da
terra sul pianale di un mezzo di soccorso.
Nel caso in cui non sia disponibile un carro
attrezzi con pianale, la vettura deve
essere trainata con le ruote posteriori
SOLLEVATE da terra (utilizzando un
carrello od un'apposita attrezzatura che
consenta il sollevamento delle ruote
posteriori).
AVVERTENZA Il traino delle vetture
senza rispettare i requisiti sopra indicati
può causare gravi danni al cambio.
VERSIONI CON TRAZIONE INTEGRALE
(AWD)
Si raccomanda di trainare la vettura con
tutte le quattro ruote SOLLEVATE da
terra sul pianale di un mezzo di soccorso.
AVVERTENZA Evitare il sollevamento
delle sole ruote anteriori (oppure
posteriori) utilizzando un carrello od
un'apposita attrezzatura che consente il
sollevamento delle ruote di un solo asse.
Il sollevamento delle sole ruote anteriori
(oppure posteriori) durante il trainopotrebbe causare il danneggiamento del
cambio o del ripartitore.
AVVERTENZA Se si traina una vettura
senza rispettare i requisiti sopra indicati,
si possono causare gravi danni al cambio
e/o al ripartitore. I danni causati da un
traino eseguito in modo improprio non
sono coperti da garanzia.

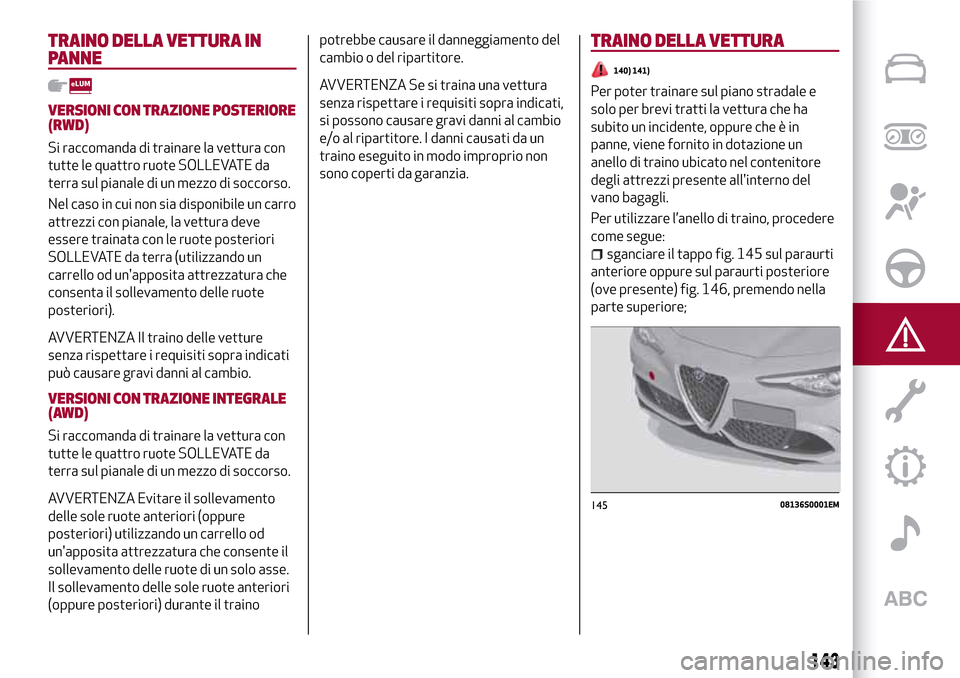

TRAINO DELLA VETTURA
140) 141)
Per poter trainare sul piano stradale e
solo per brevi tratti la vettura che ha
subito un incidente, oppure che è in
panne, viene fornito in dotazione un
anello di traino ubicato nel contenitore
degli attrezzi presente all'interno del
vano bagagli.
Per utilizzare l’anello di traino, procedere
come segue:
sganciare il tappo fig. 145 sul paraurti
anteriore oppure sul paraurti posteriore
(ove presente) fig. 146, premendo nella
parte superiore;
14508136S0001EM
143

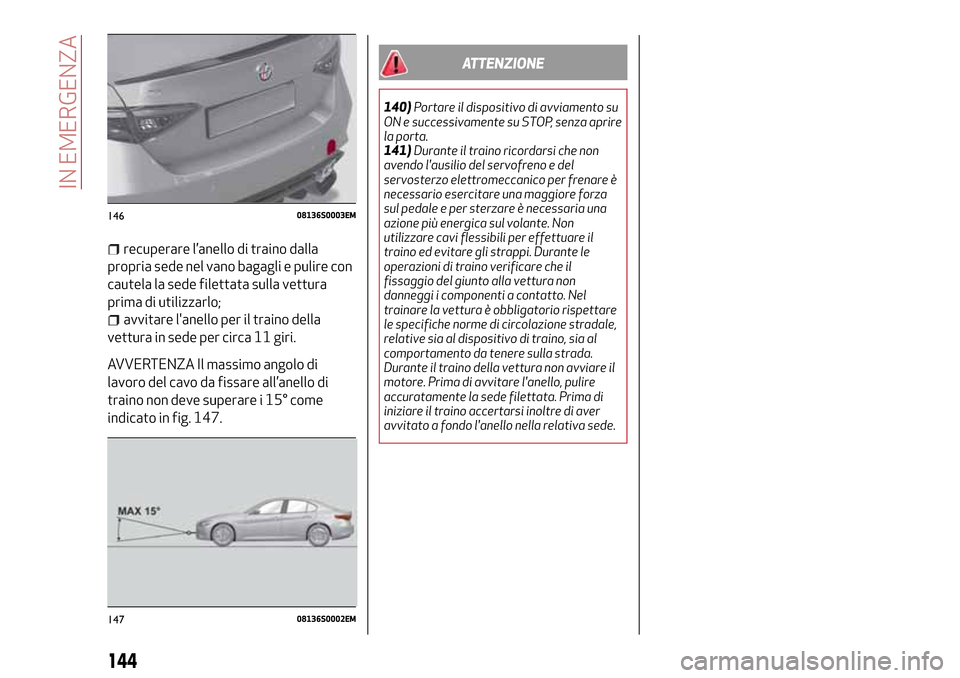

recuperare l’anello di traino dalla
propria sede nel vano bagagli e pulire con
cautela la sede filettata sulla vettura
prima di utilizzarlo;
avvitare l'anello per il traino della
vettura in sede per circa 11 giri.
AVVERTENZA Il massimo angolo di
lavoro del cavo da fissare all’anello di
traino non deve superare i 15° come
indicato in fig. 147.
ATTENZIONE
140)Portare il dispositivo di avviamento su
ON e successivamente su STOP, senza aprire
la porta.
141)Durante il traino ricordarsi che non
avendo l'ausilio del servofreno e del
servosterzo elettromeccanico per frenare è
necessario esercitare una maggiore forza
sul pedale e per sterzare è necessaria una
azione più energica sul volante. Non
utilizzare cavi flessibili per effettuare il
traino ed evitare gli strappi. Durante le
operazioni di traino verificare che il
fissaggio del giunto alla vettura non
danneggi i componenti a contatto. Nel
trainare la vettura è obbligatorio rispettare
le specifiche norme di circolazione stradale,
relative sia al dispositivo di traino, sia al
comportamento da tenere sulla strada.
Durante il traino della vettura non avviare il
motore. Prima di avvitare l'anello, pulire
accuratamente la sede filettata. Prima di
iniziare il traino accertarsi inoltre di aver
avvitato a fondo l'anello nella relativa sede.
14608136S0003EM
14708136S0002EM
144
IN EMERGENZA

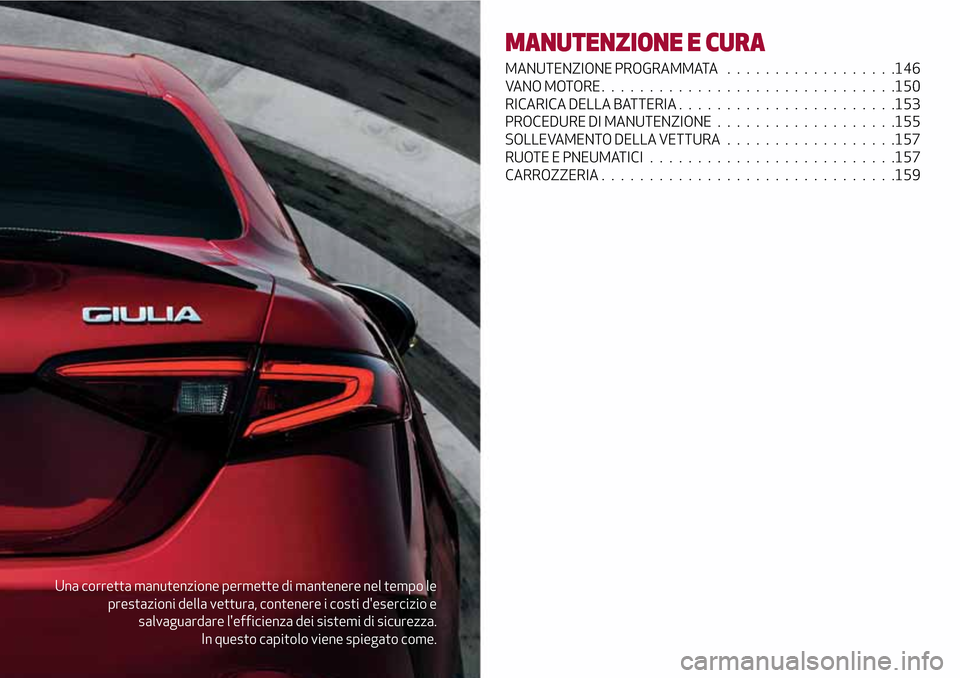

Una corretta manutenzione permette di mantenere nel tempo le
prestazioni della vettura, contenere i costi d'esercizio e
salvaguardare l'efficienza dei sistemi di sicurezza.
In questo capitolo viene spiegato come.
MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATA..................146
VANOMOTORE...............................150
RICARICA DELLA BATTERIA.......................153
PROCEDURE DI MANUTENZIONE...................155
SOLLEVAMENTO DELLA VETTURA..................157
RUOTE E PNEUMATICI..........................157
CARROZZERIA . ..............................159

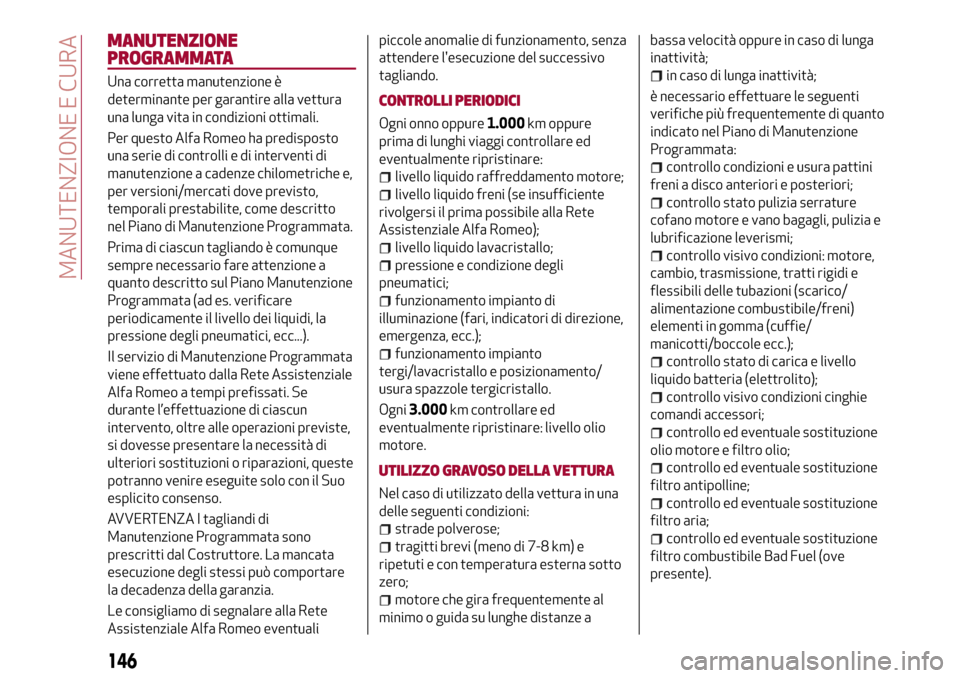

MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire alla vettura
una lunga vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto
una serie di controlli e di interventi di
manutenzione a cadenze chilometriche e,
per versioni/mercati dove previsto,
temporali prestabilite, come descritto
nel Piano di Manutenzione Programmata.
Prima di ciascun tagliando è comunque
sempre necessario fare attenzione a
quanto descritto sul Piano Manutenzione
Programmata (ad es. verificare
periodicamente il livello dei liquidi, la
pressione degli pneumatici, ecc...).
Il servizio di Manutenzione Programmata
viene effettuato dalla Rete Assistenziale
Alfa Romeo a tempi prefissati. Se
durante l’effettuazione di ciascun
intervento, oltre alle operazioni previste,
si dovesse presentare la necessità di
ulteriori sostituzioni o riparazioni, queste
potranno venire eseguite solo con il Suo
esplicito consenso.
AVVERTENZA I tagliandi di
Manutenzione Programmata sono
prescritti dal Costruttore. La mancata
esecuzione degli stessi può comportare
la decadenza della garanzia.
Le consigliamo di segnalare alla Rete
Assistenziale Alfa Romeo eventualipiccole anomalie di funzionamento, senza
attendere l'esecuzione del successivo
tagliando.
CONTROLLI PERIODICI
Ogni onno oppure1.000km oppure
prima di lunghi viaggi controllare ed
eventualmente ripristinare:
livello liquido raffreddamento motore;
livello liquido freni (se insufficiente
rivolgersi il prima possibile alla Rete
Assistenziale Alfa Romeo);
livello liquido lavacristallo;
pressione e condizione degli
pneumatici;
funzionamento impianto di
illuminazione (fari, indicatori di direzione,
emergenza, ecc.);
funzionamento impianto
tergi/lavacristallo e posizionamento/
usura spazzole tergicristallo.
Ogni3.000km controllare ed
eventualmente ripristinare: livello olio
motore.
UTILIZZO GRAVOSO DELLA VETTURA
Nel caso di utilizzato della vettura in una
delle seguenti condizioni:
strade polverose;
tragitti brevi (meno di 7-8 km) e
ripetuti e con temperatura esterna sotto
zero;
motore che gira frequentemente al
minimo o guida su lunghe distanze abassa velocità oppure in caso di lunga
inattività;
in caso di lunga inattività;
è necessario effettuare le seguenti
verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione
Programmata:
controllo condizioni e usura pattini
freni a disco anteriori e posteriori;
controllo stato pulizia serrature
cofano motore e vano bagagli, pulizia e
lubrificazione leverismi;
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico/
alimentazione combustibile/freni)
elementi in gomma (cuffie/
manicotti/boccole ecc.);
controllo stato di carica e livello
liquido batteria (elettrolito);
controllo visivo condizioni cinghie
comandi accessori;
controllo ed eventuale sostituzione
olio motore e filtro olio;
controllo ed eventuale sostituzione
filtro antipolline;
controllo ed eventuale sostituzione
filtro aria;
controllo ed eventuale sostituzione
filtro combustibile Bad Fuel (ove
presente).
146
MANUTENZIONE E CURA

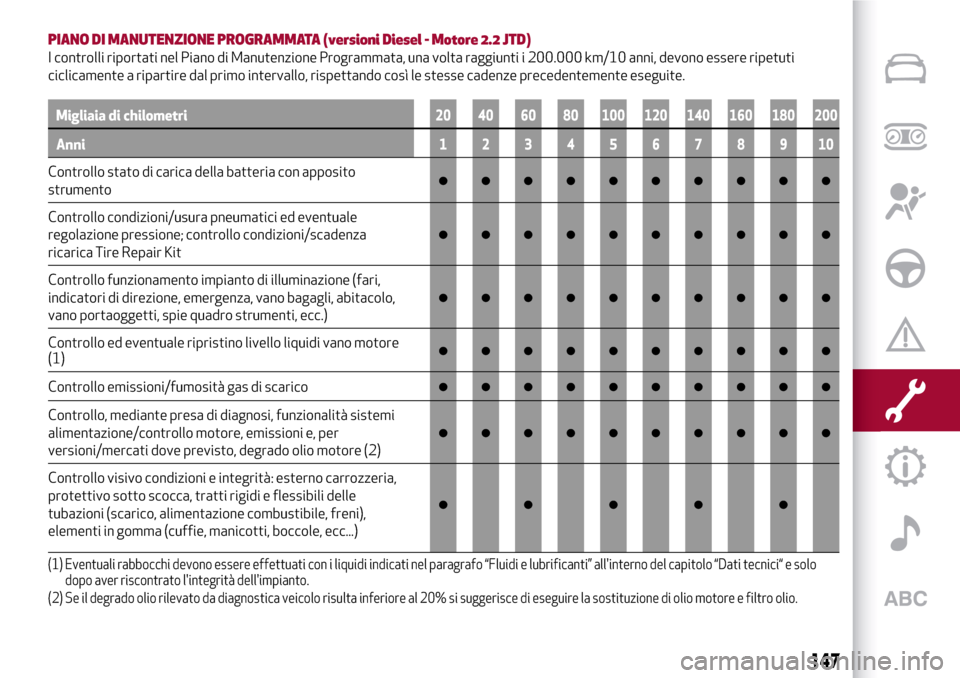

PIANO DI MANUTENZIONE PROGRAMMATA (versioni Diesel - Motore 2.2 JTD)
I controlli riportati nel Piano di Manutenzione Programmata, una volta raggiunti i 200.000 km/10 anni, devono essere ripetuti
ciclicamente a ripartire dal primo intervallo, rispettando così le stesse cadenze precedentemente eseguite.
Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo stato di carica della batteria con apposito
strumento●●●●●●●●●●
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione; controllo condizioni/scadenza
ricarica Tire Repair Kit
●●●●●●●●●●
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli, abitacolo,
vano portaoggetti, spie quadro strumenti, ecc.)
●●●●●●●●●●
Controllo ed eventuale ripristino livello liquidi vano motore
(1)●●●●●●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●●●●●●
Controllo, mediante presa di diagnosi, funzionalità sistemi
alimentazione/controllo motore, emissioni e, per
versioni/mercati dove previsto, degrado olio motore (2)
●●●●●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione combustibile, freni),
elementi in gomma (cuffie, manicotti, boccole, ecc...)
●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati nel paragrafo “Fluidi e lubrificanti” all'interno del capitolo “Dati tecnici“ e solo
dopo aver riscontrato l'integrità dell'impianto.
(2) Se il degrado olio rilevato da diagnostica veicolo risulta inferiore al 20% si suggerisce di eseguire la sostituzione di olio motore e filtro olio.
147

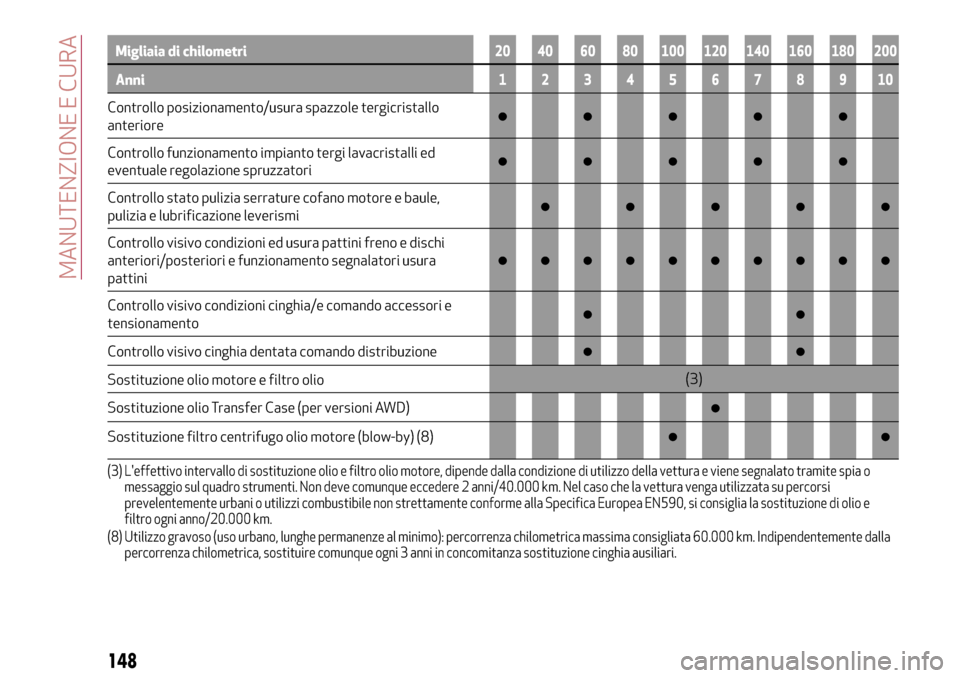

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo posizionamento/usura spazzole tergicristallo
anteriore●●●●●
Controllo funzionamento impianto tergi lavacristalli ed
eventuale regolazione spruzzatori●●●●●
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi●●●●●
Controllo visivo condizioni ed usura pattini freno e dischi
anteriori/posteriori e funzionamento segnalatori usura
pattini
●●●●●●●●●●
Controllo visivo condizioni cinghia/e comando accessori e
tensionamento●●
Controllo visivo cinghia dentata comando distribuzione●●
Sostituzione olio motore e filtro olio(3)
Sostituzione olio Transfer Case (per versioni AWD)
●
Sostituzione filtro centrifugo olio motore (blow-by) (8)●●
(3) L'effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo della vettura e viene segnalato tramite spia o
messaggio sul quadro strumenti. Non deve comunque eccedere 2 anni/40.000 km. Nel caso che la vettura venga utilizzata su percorsi
prevelentemente urbani o utilizzi combustibile non strettamente conforme alla Specifica Europea EN590, si consiglia la sostituzione di olio e
filtro ogni anno/20.000 km.
(8) Utilizzo gravoso (uso urbano, lunghe permanenze al minimo): percorrenza chilometrica massima consigliata 60.000 km. Indipendentemente dalla
percorrenza chilometrica, sostituire comunque ogni 3 anni in concomitanza sostituzione cinghia ausiliari.
148
MANUTENZIONE E CURA

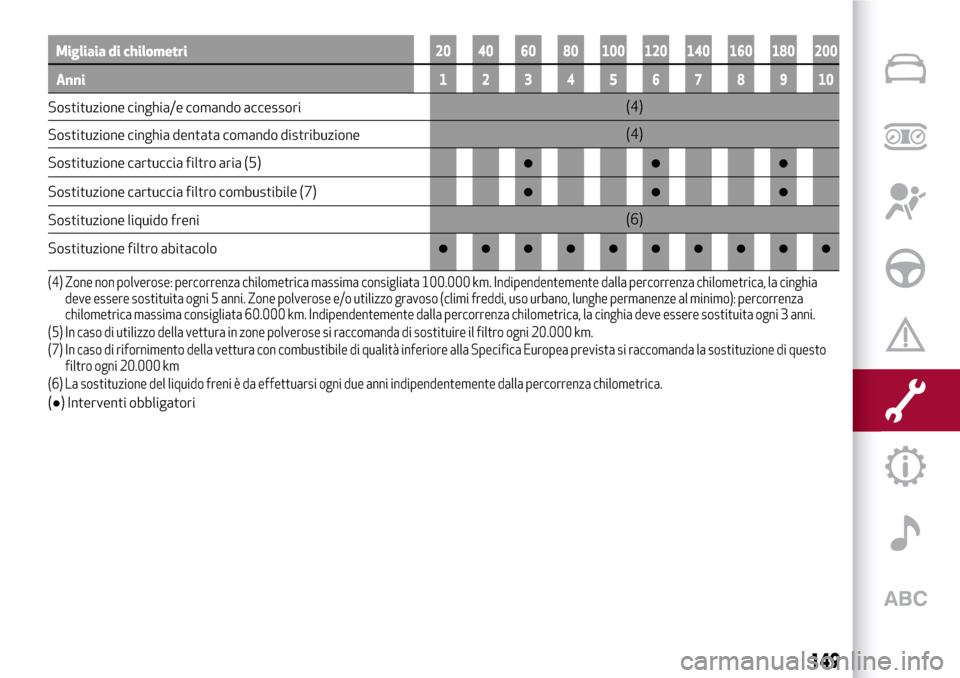

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Sostituzione cinghia/e comando accessori(4)
Sostituzione cinghia dentata comando distribuzione(4)
Sostituzione cartuccia filtro aria (5)
●●●
Sostituzione cartuccia filtro combustibile (7)●●●
Sostituzione liquido freni(6)
Sostituzione filtro abitacolo
●●●●●●●●●●
(4) Zone non polverose: percorrenza chilometrica massima consigliata 100.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia
deve essere sostituita ogni 5 anni. Zone polverose e/o utilizzo gravoso (climi freddi, uso urbano, lunghe permanenze al minimo): percorrenza
chilometrica massima consigliata 60.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 3 anni.
(5) In caso di utilizzo della vettura in zone polverose si raccomanda di sostituire il filtro ogni 20.000 km.
(7) In caso di rifornimento della vettura con combustibile di qualità inferiore alla Specifica Europea prevista si raccomanda la sostituzione di questo
filtro ogni 20.000 km
(6) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.
(●) Interventi obbligatori
149

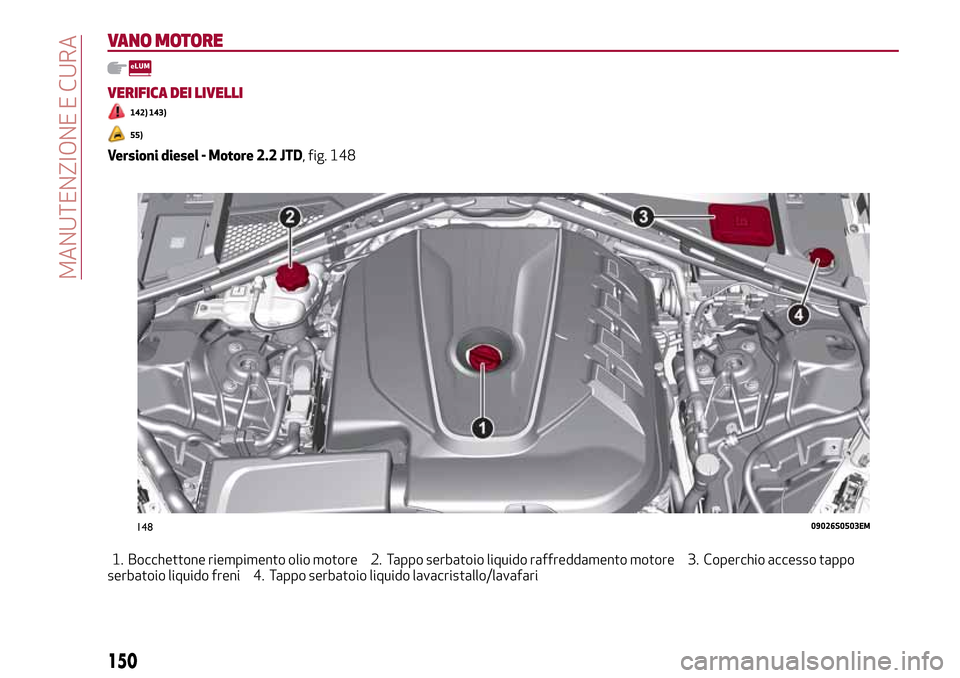

VANO MOTORE
VERIFICA DEI LIVELLI
142) 143)
55)
Versioni diesel - Motore 2.2 JTD, fig. 148
1. Bocchettone riempimento olio motore 2. Tappo serbatoio liquido raffreddamento motore 3. Coperchio accesso tappo
serbatoio liquido freni 4. Tappo serbatoio liquido lavacristallo/lavafari
14809026S0503EM
