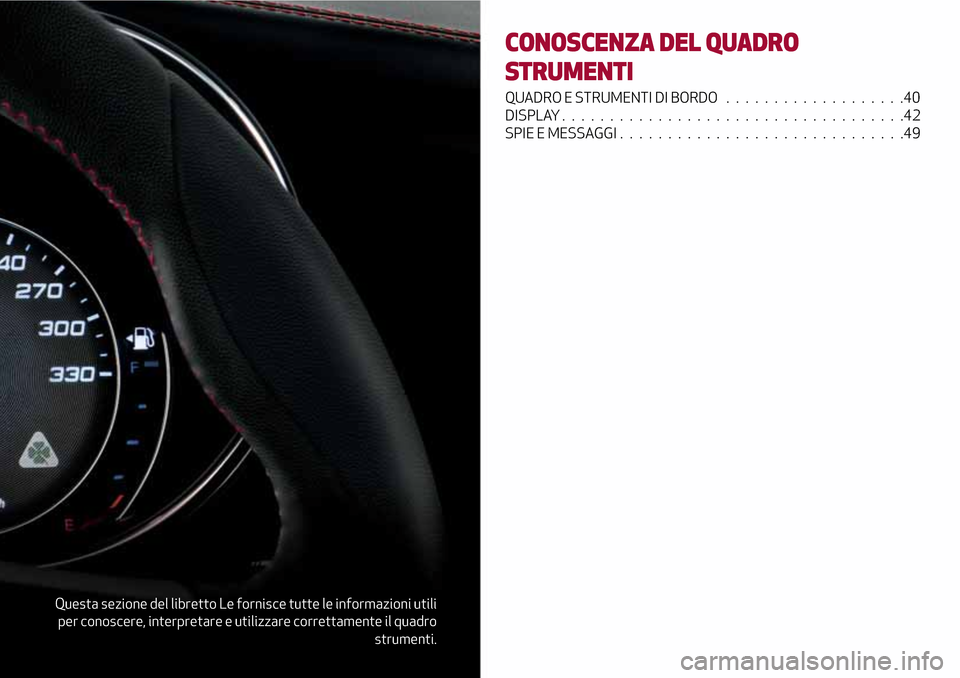

2016 Alfa Romeo Giulia Manuale del proprietario (in Italian)

Questa sezione del libretto Le fornisce tutte le informazioni utili
per conoscere, interpretare e utilizzare correttamente il quadro
strumenti.
CONOSCENZA DEL QUADRO
STRUMENTI
QUADRO E STRUMENTI DI BORDO...................40
DISPLAY....................................42
SPIE E MESSAGGI..............................49

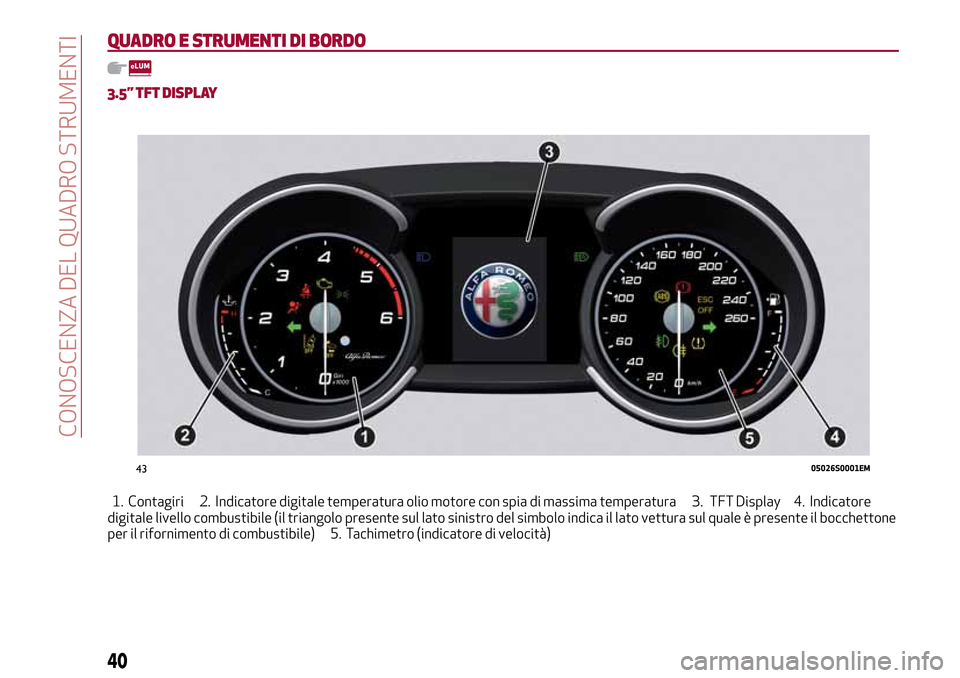

QUADRO E STRUMENTI DI BORDO
3.5” TFT DISPLAY
1. Contagiri 2. Indicatore digitale temperatura olio motore con spia di massima temperatura 3. TFT Display 4. Indicatore
digitale livello combustibile (il triangolo presente sul lato sinistro del simbolo indica il lato vettura sul quale è presente il bocchettone
per il rifornimento di combustibile) 5. Tachimetro (indicatore di velocità)
4305026S0001EM
40
CONOSCENZA DEL QUADRO STRUMENTI

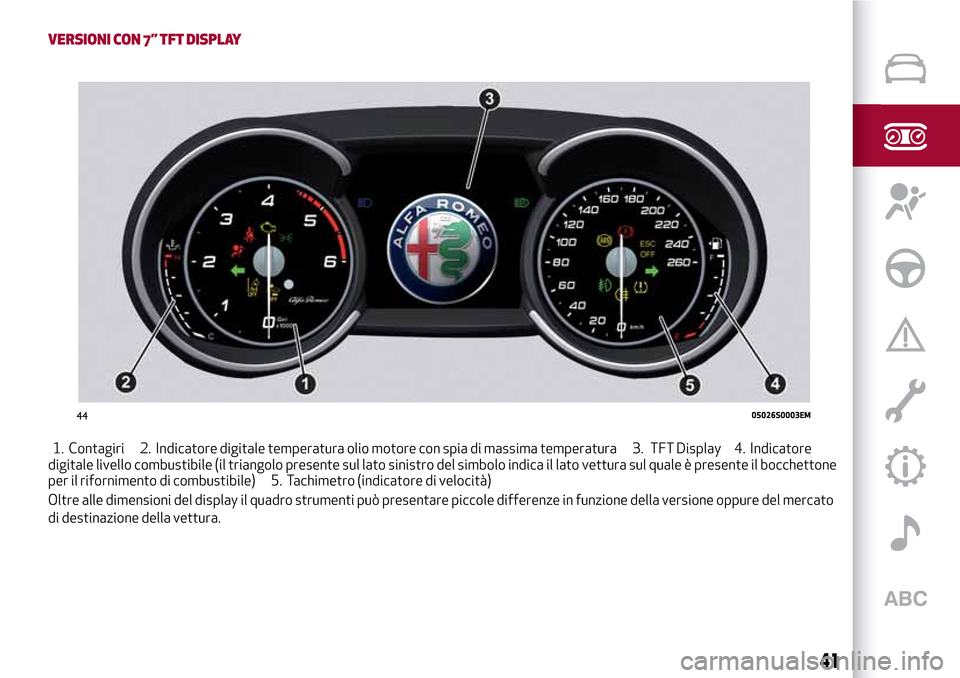

VERSIONI CON 7” TFT DISPLAY
1. Contagiri 2. Indicatore digitale temperatura olio motore con spia di massima temperatura 3. TFT Display 4. Indicatore
digitale livello combustibile (il triangolo presente sul lato sinistro del simbolo indica il lato vettura sul quale è presente il bocchettone
per il rifornimento di combustibile) 5. Tachimetro (indicatore di velocità)
Oltre alle dimensioni del display il quadro strumenti può presentare piccole differenze in funzione della versione oppure del mercato
di destinazione della vettura.
4405026S0003EM
41

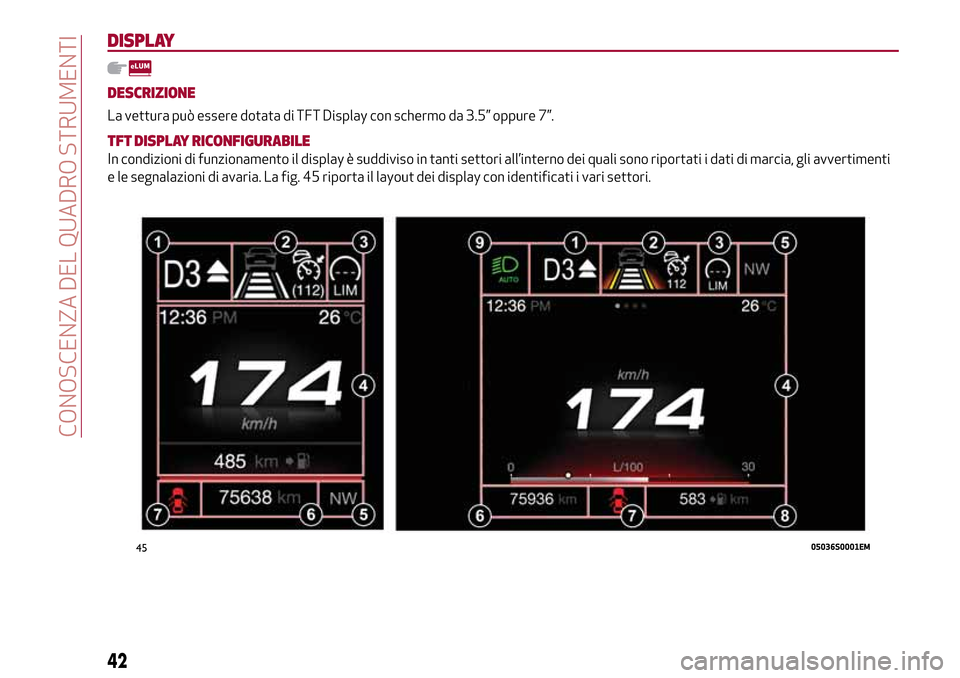

DISPLAY
DESCRIZIONE
La vettura può essere dotata di TFT Display con schermo da 3.5” oppure 7”.
TFT DISPLAY RICONFIGURABILE
In condizioni di funzionamento il display è suddiviso in tanti settori all’interno dei quali sono riportati i dati di marcia, gli avvertimenti
e le segnalazioni di avaria. La fig. 45 riporta il layout dei display con identificati i vari settori.
4505036S0001EM
42
CONOSCENZA DEL QUADRO STRUMENTI

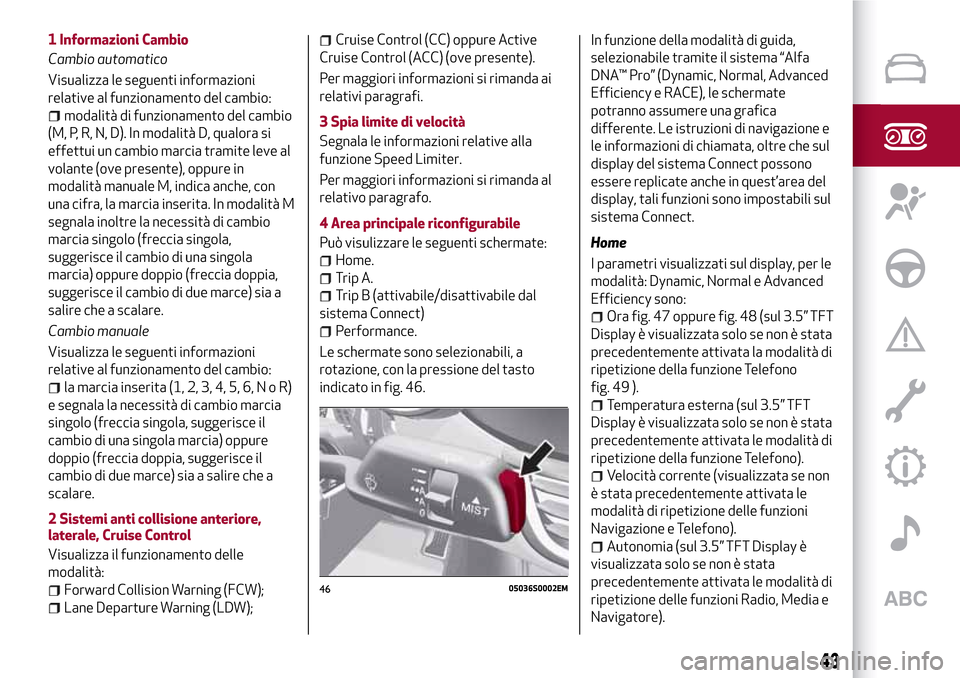

1 Informazioni Cambio
Cambio automatico
Visualizza le seguenti informazioni
relative al funzionamento del cambio:
modalità di funzionamento del cambio
(M, P, R, N, D). In modalità D, qualora si
effettui un cambio marcia tramite leve al
volante (ove presente), oppure in
modalità manuale M, indica anche, con
una cifra, la marcia inserita. In modalità M
segnala inoltre la necessità di cambio
marcia singolo (freccia singola,
suggerisce il cambio di una singola
marcia) oppure doppio (freccia doppia,
suggerisce il cambio di due marce) sia a
salire che a scalare.
Cambio manuale
Visualizza le seguenti informazioni
relative al funzionamento del cambio:
la marcia inserita (1, 2, 3, 4, 5, 6,NoR)
e segnala la necessità di cambio marcia
singolo (freccia singola, suggerisce il
cambio di una singola marcia) oppure
doppio (freccia doppia, suggerisce il
cambio di due marce) sia a salire che a
scalare.
2 Sistemi anti collisione anteriore,
laterale, Cruise Control
Visualizza il funzionamento delle
modalità:
Forward Collision Warning (FCW);
Lane Departure Warning (LDW);
Cruise Control (CC) oppure Active
Cruise Control (ACC) (ove presente).
Per maggiori informazioni si rimanda ai
relativi paragrafi.
3 Spia limite di velocità
Segnala le informazioni relative alla
funzione Speed Limiter.
Per maggiori informazioni si rimanda al
relativo paragrafo.
4 Area principale riconfigurabile
Può visulizzare le seguenti schermate:
Home.
Trip A.
Trip B (attivabile/disattivabile dal
sistema Connect)
Performance.
Le schermate sono selezionabili, a
rotazione, con la pressione del tasto
indicato in fig. 46.In funzione della modalità di guida,
selezionabile tramite il sistema “Alfa
DNA™ Pro” (Dynamic, Normal, Advanced
Efficiency e RACE), le schermate
potranno assumere una grafica
differente. Le istruzioni di navigazione e
le informazioni di chiamata, oltre che sul
display del sistema Connect possono
essere replicate anche in quest’area del
display, tali funzioni sono impostabili sul
sistema Connect.
Home
I parametri visualizzati sul display, per le
modalità: Dynamic, Normal e Advanced
Efficiency sono:Ora fig. 47 oppure fig. 48 (sul 3.5” TFT
Display è visualizzata solo se non è stata
precedentemente attivata la modalità di
ripetizione della funzione Telefono
fig. 49 ).
Temperatura esterna (sul 3.5” TFT
Display è visualizzata solo se non è stata
precedentemente attivata le modalità di
ripetizione della funzione Telefono).
Velocità corrente (visualizzata se non
è stata precedentemente attivata le
modalità di ripetizione delle funzioni
Navigazione e Telefono).
Autonomia (sul 3.5” TFT Display è
visualizzata solo se non è stata
precedentemente attivata le modalità di
ripetizione delle funzioni Radio, Media e
Navigatore).
4605036S0002EM
43

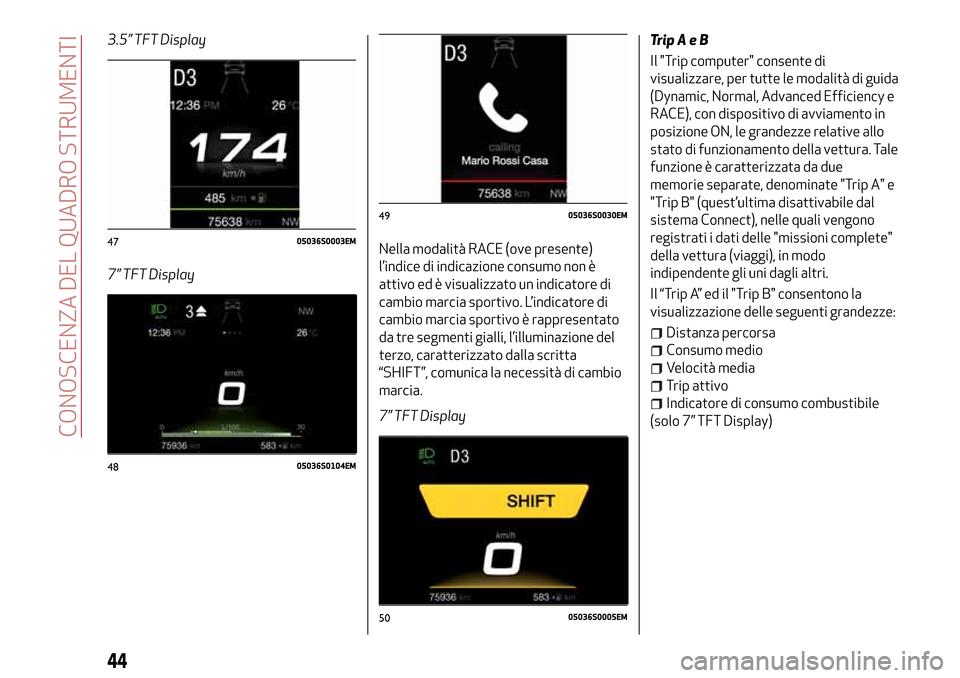

3.5” TFT Display
7” TFT DisplayNella modalità RACE (ove presente)
l’indice di indicazione consumo non è
attivo ed è visualizzato un indicatore di
cambio marcia sportivo. L’indicatore di
cambio marcia sportivo è rappresentato
da tre segmenti gialli, l’illuminazione del
terzo, caratterizzato dalla scritta
“SHIFT”, comunica la necessità di cambio
marcia.
7” TFT DisplayTripAeB
Il "Trip computer" consente di
visualizzare, per tutte le modalità di guida
(Dynamic, Normal, Advanced Efficiency e
RACE), con dispositivo di avviamento in
posizione ON, le grandezze relative allo
stato di funzionamento della vettura. Tale
funzione è caratterizzata da due
memorie separate, denominate "Trip A" e
"Trip B" (quest’ultima disattivabile dal
sistema Connect), nelle quali vengono
registrati i dati delle "missioni complete"
della vettura (viaggi), in modo
indipendente gli uni dagli altri.
Il “Trip A” ed il "Trip B" consentono la
visualizzazione delle seguenti grandezze:
Distanza percorsa
Consumo medio
Velocità media
Trip attivo
Indicatore di consumo combustibile
(solo 7” TFT Display)
4705036S0003EM
4805036S0104EM
4905036S0030EM
5005036S0005EM
44
CONOSCENZA DEL QUADRO STRUMENTI

3.5” TFT Display
7” TFT Display
Per effettuare il reset delle grandezze
premere e mantenere premuto il pulsante
ubicato sulla leva destra fig. 53.Performance
I parametri visualizzati sono differenti in
funzione della modalità attiva, le
modalità sono selezionabili attraverso il
sistema “Alfa DNA™ Pro” e sono le
seguenti:
Normal,
3.5” TFT Display7” TFT Display
La videata riproduce graficamente alcuni
parametri strettamente legati
all’efficienza dello stile di guida, in ottica
di contenimento consumi.Advanced Efficiency,
3.5” TFT Display
5105036S0006EM
5205036S0107EM
5305036S0002EM
5405036S0008EM
5505036S0009EM
5605036S0010EM
45

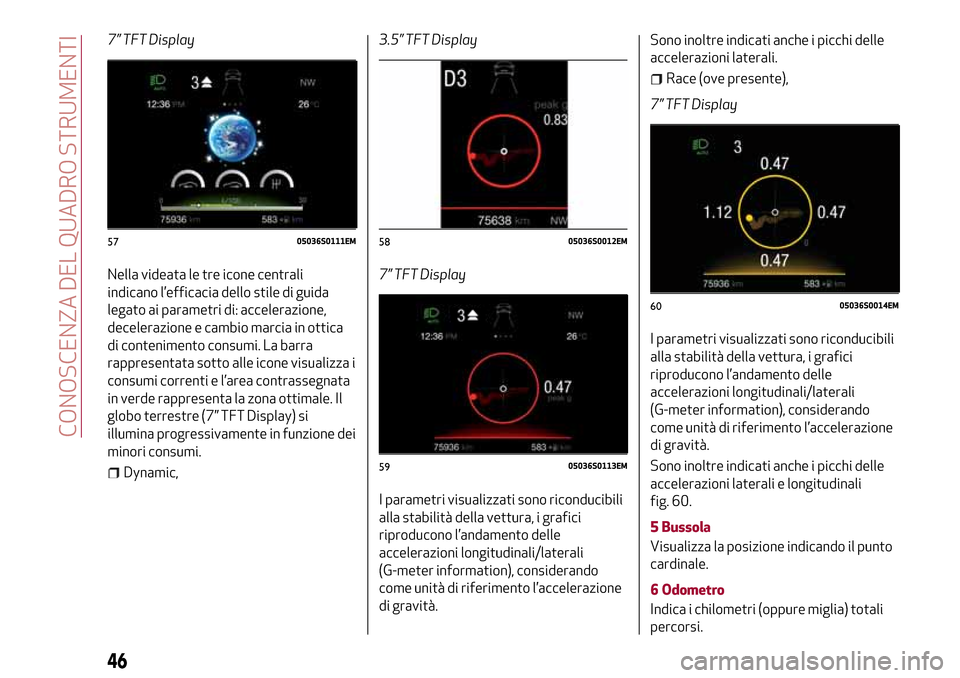

7” TFT Display
Nella videata le tre icone centrali
indicano l’efficacia dello stile di guida
legato ai parametri di: accelerazione,
decelerazione e cambio marcia in ottica
di contenimento consumi. La barra
rappresentata sotto alle icone visualizza i
consumi correnti e l’area contrassegnata
in verde rappresenta la zona ottimale. Il
globo terrestre (7” TFT Display) si
illumina progressivamente in funzione dei
minori consumi.
Dynamic,3.5” TFT Display
7” TFT Display
I parametri visualizzati sono riconducibili
alla stabilità della vettura, i grafici
riproducono l’andamento delle
accelerazioni longitudinali/laterali
(G-meter information), considerando
come unità di riferimento l’accelerazione
di gravità.Sono inoltre indicati anche i picchi delle
accelerazioni laterali.
Race (ove presente),
7” TFT Display
I parametri visualizzati sono riconducibili
alla stabilità della vettura, i grafici
riproducono l’andamento delle
accelerazioni longitudinali/laterali
(G-meter information), considerando
come unità di riferimento l’accelerazione
di gravità.
Sono inoltre indicati anche i picchi delle
accelerazioni laterali e longitudinali
fig. 60.
5 Bussola
Visualizza la posizione indicando il punto
cardinale.
6 Odometro
Indica i chilometri (oppure miglia) totali
percorsi.
5705036S0111EM5805036S0012EM
5905036S0113EM
6005036S0014EM
46
