2016 Alfa Romeo Giulia Manuale del proprietario (in Italian)

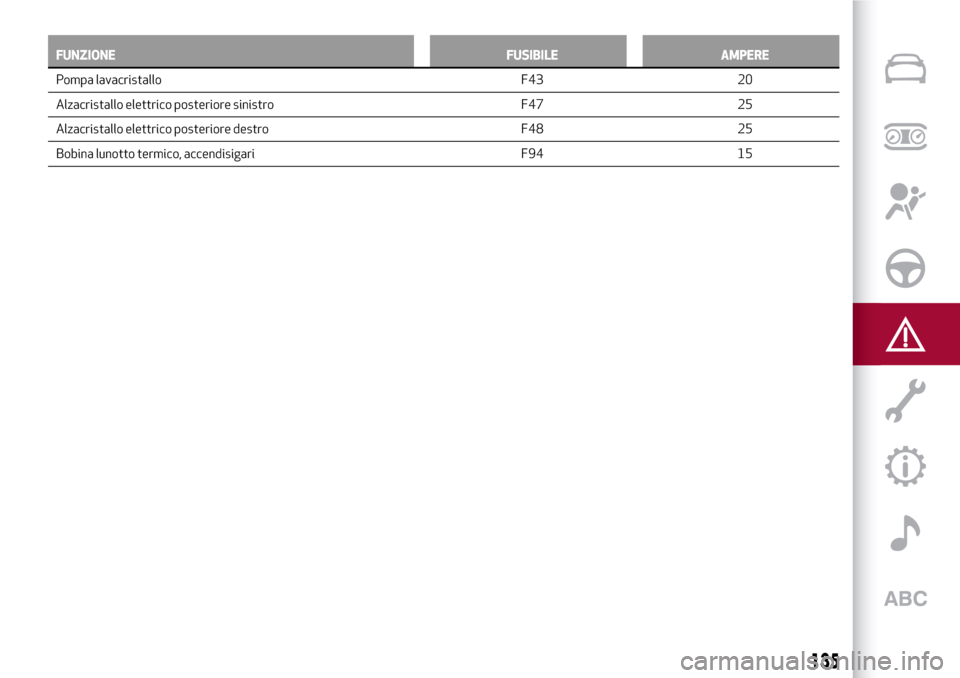

FUNZIONE FUSIBILE AMPERE
Pompa lavacristallo F43 20
Alzacristallo elettrico posteriore
sinistro F47 25
Alzacristallo elettrico posteriore destro F48 25
Bobina lunotto termico, accendisigari F94 15
135

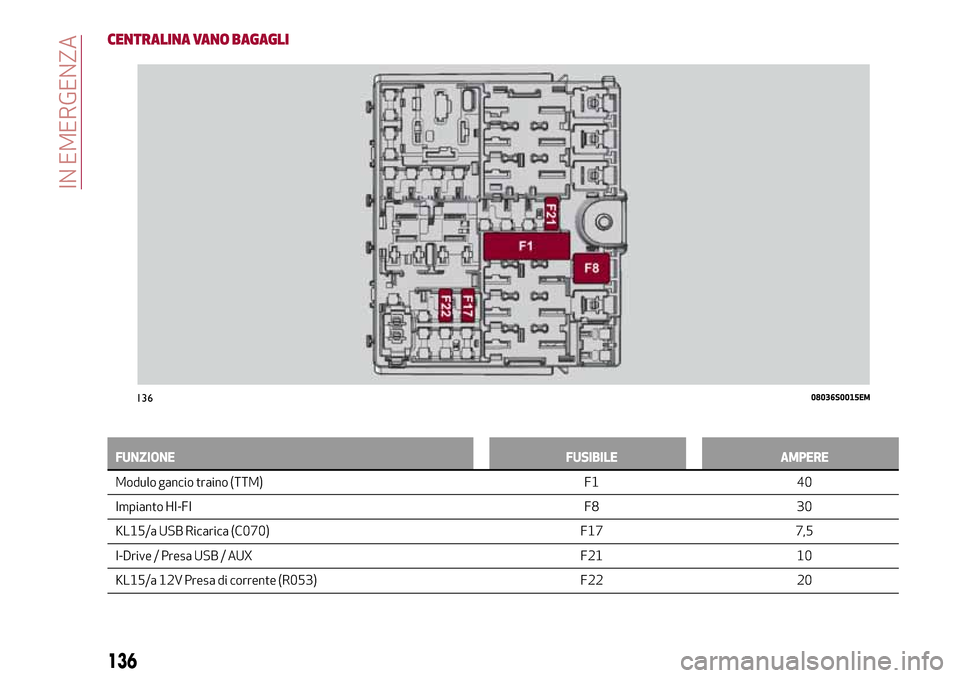

CENTRALINA VANO BAGAGLI
FUNZIONE FUSIBILE AMPERE
Modulo gancio traino (TTM) F1 40
Impianto HI-FI F8 30
KL15/a USB
Ricarica (C070) F17 7,5
I-Drive / Presa USB / AUX F21 10
KL15/a 12V Presa di corrente (R053) F22 20
13608036S0015EM
136
IN EMERGENZA

ATTENZIONE
122)Non sostituire in alcun caso un fusibile
con un altro avente amperaggio superiore;
PERICOLO DI INCENDIO.
123)Prima di sostituire un fusibile,
accertarsi di aver portato il dispositivo di
avviamento in STOP e di aver spento e/o
disinserito tutti gli utilizzatori.
124)Se un fusibile generale di protezione
sistemi di sicurezza (sistema air bag,
sistema frenante), sistemi motopropulsore
(sistema motore, sistema cambio) o sistema
guida interviene, rivolgersi alla Rete
Assistenziale Alfa Romeo.
125)Nel caso il fusibile dovesse
ulteriormente interrompersi, rivolgersi alla
Rete Assistenziale Alfa Romeo.
126)Se un fusibile generale di protezione
interviene (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) rivolgersi alla Rete
Assistenziale Alfa Romeo.
AVVERTENZA
50)Non sostituire mai un fusibile guasto con
fili metallici o altro materiale di recupero.
51)Se fosse necessario effettuare un
lavaggio del vano motore, aver cura di non
insistere direttamente con il getto d'acqua
sulla centralina fusibili ed in corrispondenza
dei motorini tergicristalli.

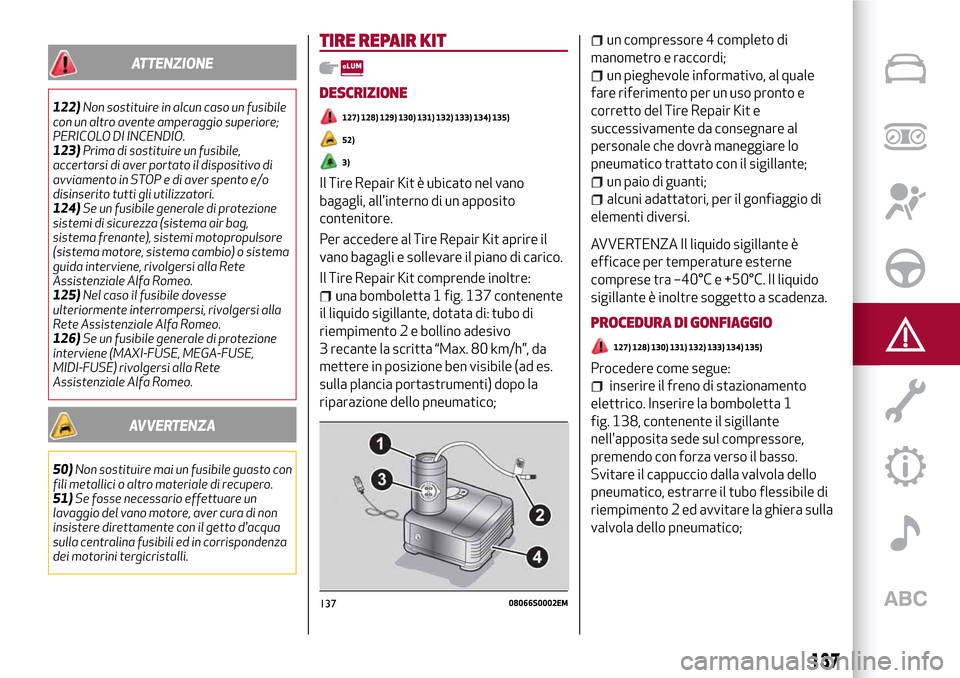

TIRE REPAIR KIT
DESCRIZIONE
127) 128) 129) 130) 131) 132) 133) 134) 135)
52)
3)
Il Tire Repair Kit è ubicato nel vano
bagagli, all'interno di un apposito
contenitore.
Per accedere al Tire Repair Kit aprire il
vano bagagli e sollevare il piano di carico.
Il Tire Repair Kit comprende inoltre:
una bomboletta 1 fig. 137 contenente
il liquido sigillante, dotata di: tubo di
riempimento 2 e bollino adesivo
3 recante la scritta “Max. 80 km/h”, da
mettere in posizione ben visibile (ad es.
sulla plancia portastrumenti) dopo la
riparazione dello pneumatico;
un compressore 4 completo di
manometro e raccordi;
un pieghevole informativo, al quale
fare riferimento per un uso pronto e
corretto del Tire Repair Kit e
successivamente da consegnare al
personale che dovrà maneggiare lo
pneumatico trattato con il sigillante;
un paio di guanti;
alcuni adattatori, per il gonfiaggio di
elementi diversi.
AVVERTENZA Il liquido sigillante è
efficace per temperature esterne
comprese tra –40°C e +50°C. Il liquido
sigillante è inoltre soggetto a scadenza.
PROCEDURA DI GONFIAGGIO
127) 128) 130) 131) 132) 133) 134) 135)
Procedere come segue:
inserire il freno di stazionamento
elettrico. Inserire la bomboletta 1
fig. 138, contenente il sigillante
nell'apposita sede sul compressore,
premendo con forza verso il basso.
Svitare il cappuccio dalla valvola dello
pneumatico, estrarre il tubo flessibile di
riempimento 2 ed avvitare la ghiera sulla
valvola dello pneumatico;
13708066S0002EM
137

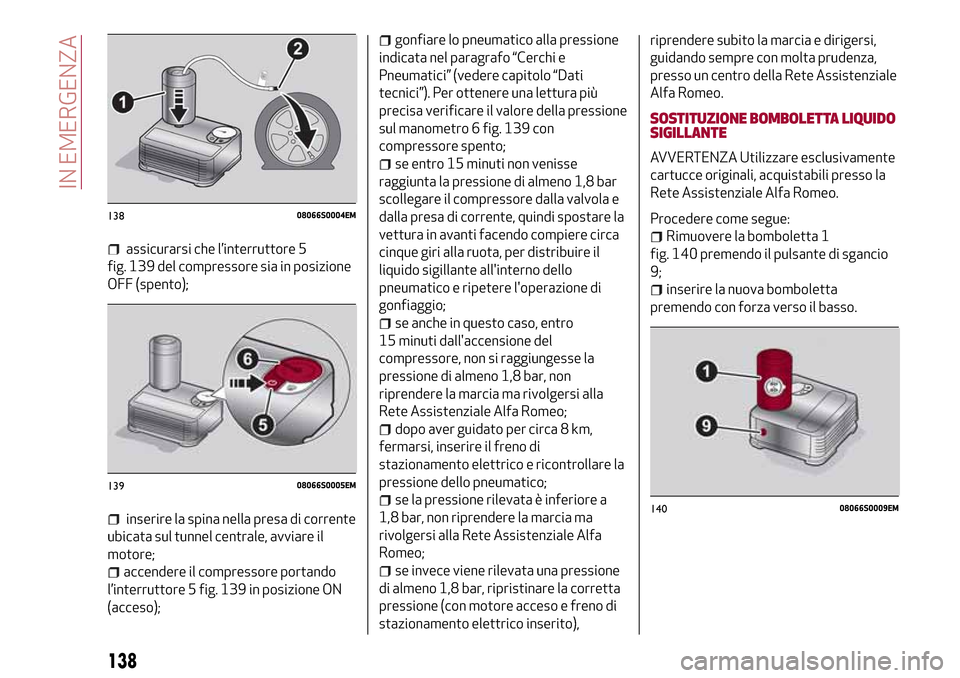

assicurarsi che l’interruttore 5
fig. 139 del compressore sia in posizione
OFF (spento);
inserire la spina nella presa di corrente
ubicata sul tunnel centrale, avviare il
motore;
accendere il compressore portando
l’interruttore 5 fig. 139 in posizione ON
(acceso);
gonfiare lo pneumatico alla pressione
indicata nel paragrafo “Cerchi e
Pneumatici” (vedere capitolo “Dati
tecnici”). Per ottenere una lettura più
precisa verificare il valore della pressione
sul manometro 6 fig. 139 con
compressore spento;
se entro 15 minuti non venisse
raggiunta la pressione di almeno 1,8 bar
scollegare il compressore dalla valvola e
dalla presa di corrente, quindi spostare la
vettura in avanti facendo compiere circa
cinque giri alla ruota, per distribuire il
liquido sigillante all'interno dello
pneumatico e ripetere l'operazione di
gonfiaggio;
se anche in questo caso, entro
15 minuti dall'accensione del
compressore, non si raggiungesse la
pressione di almeno 1,8 bar, non
riprendere la marcia ma rivolgersi alla
Rete Assistenziale Alfa Romeo;
dopo aver guidato per circa 8 km,
fermarsi, inserire il freno di
stazionamento elettrico e ricontrollare la
pressione dello pneumatico;
se la pressione rilevata è inferiore a
1,8 bar, non riprendere la marcia ma
rivolgersi alla Rete Assistenziale Alfa
Romeo;
se invece viene rilevata una pressione
di almeno 1,8 bar, ripristinare la corretta
pressione (con motore acceso e freno di
stazionamento elettrico inserito),riprendere subito la marcia e dirigersi,
guidando sempre con molta prudenza,
presso un centro della Rete Assistenziale
Alfa Romeo.
SOSTITUZIONE BOMBOLETTA LIQUIDO
SIGILLANTE
AVVERTENZA Utilizzare esclusivamente
cartucce originali, acquistabili presso la
Rete Assistenziale Alfa Romeo.
Procedere come segue:
Rimuovere la bomboletta 1
fig. 140 premendo il pulsante di sgancio
9;
inserire la nuova bomboletta
premendo con forza verso il basso.
13808066S0004EM
13908066S0005EM
14008066S0009EM
138
IN EMERGENZA

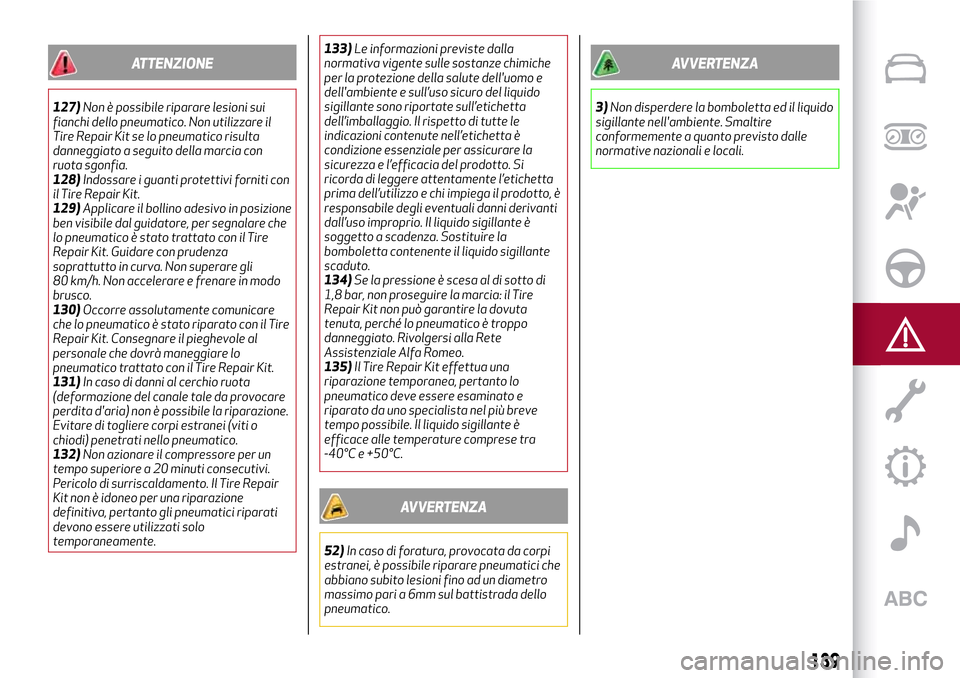

ATTENZIONE
127)Non è possibile riparare lesioni sui
fianchi dello pneumatico. Non utilizzare il
Tire Repair Kit se lo pneumatico risulta
danneggiato a seguito della marcia con
ruota sgonfia.
128)Indossare i guanti protettivi forniti con
il Tire Repair Kit.
129)Applicare il bollino adesivo in posizione
ben visibile dal guidatore, per segnalare che
lo pneumatico è stato trattato con il Tire
Repair Kit. Guidare con prudenza
soprattutto in curva. Non superare gli
80 km/h. Non accelerare e frenare in modo
brusco.
130)Occorre assolutamente comunicare
che lo pneumatico è stato riparato con il Tire
Repair Kit. Consegnare il pieghevole al
personale che dovrà maneggiare lo
pneumatico trattato con il Tire Repair Kit.
131)In caso di danni al cerchio ruota
(deformazione del canale tale da provocare
perdita d'aria) non è possibile la riparazione.
Evitare di togliere corpi estranei (viti o
chiodi) penetrati nello pneumatico.
132)Non azionare il compressore per un
tempo superiore a 20 minuti consecutivi.
Pericolo di surriscaldamento. Il Tire Repair
Kit non è idoneo per una riparazione
definitiva, pertanto gli pneumatici riparati
devono essere utilizzati solo
temporaneamente.133)Le informazioni previste dalla
normativa vigente sulle sostanze chimiche
per la protezione della salute dell'uomo e
dell'ambiente e sull’uso sicuro del liquido
sigillante sono riportate sull’etichetta
dell’imballaggio. Il rispetto di tutte le
indicazioni contenute nell’etichetta è
condizione essenziale per assicurare la
sicurezza e l’efficacia del prodotto. Si
ricorda di leggere attentamente l’etichetta
prima dell’utilizzo e chi impiega il prodotto, è
responsabile degli eventuali danni derivanti
dall’uso improprio. Il liquido sigillante è
soggetto a scadenza. Sostituire la
bomboletta contenente il liquido sigillante
scaduto.
134)Se la pressione è scesa al di sotto di
1,8 bar, non proseguire la marcia: il Tire
Repair Kit non può garantire la dovuta
tenuta, perché lo pneumatico è troppo
danneggiato. Rivolgersi alla Rete
Assistenziale Alfa Romeo.
135)Il Tire Repair Kit effettua una
riparazione temporanea, pertanto lo
pneumatico deve essere esaminato e
riparato da uno specialista nel più breve
tempo possibile. Il liquido sigillante è
efficace alle temperature comprese tra
-40°C e +50°C.
AVVERTENZA
52)In caso di foratura, provocata da corpi
estranei, è possibile riparare pneumatici che
abbiano subito lesioni fino ad un diametro
massimo pari a 6mm sul battistrada dello
pneumatico.
AVVERTENZA
3)Non disperdere la bomboletta ed il liquido
sigillante nell'ambiente. Smaltire
conformemente a quanto previsto dalle
normative nazionali e locali.
139

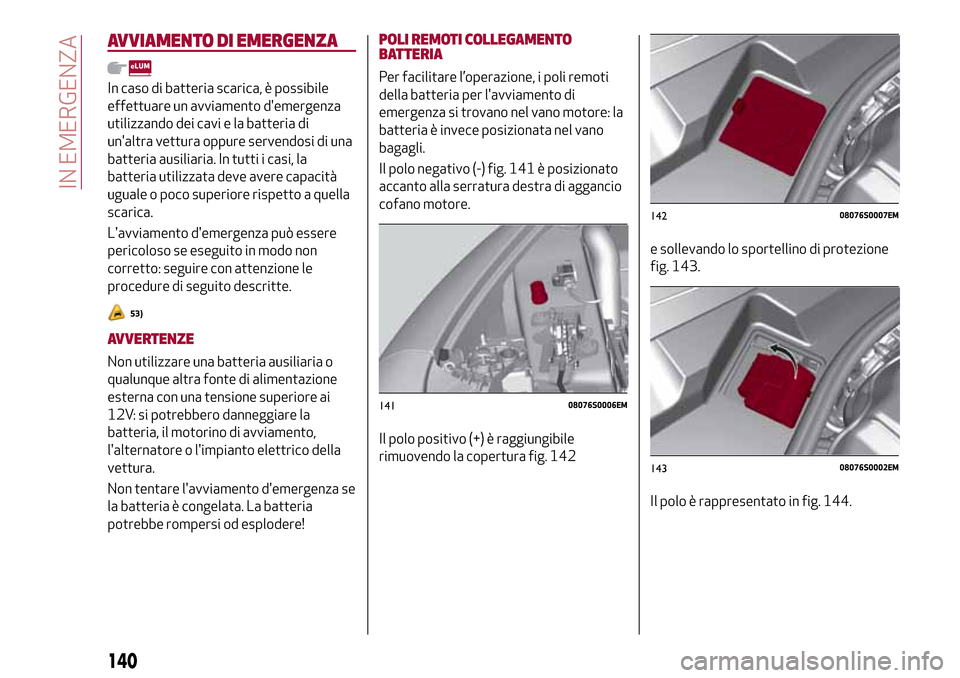

AVVIAMENTO DI EMERGENZA
In caso di batteria scarica, è possibile
effettuare un avviamento d'emergenza
utilizzando dei cavi e la batteria di
un'altra vettura oppure servendosi di una
batteria ausiliaria. In tutti i casi, la
batteria utilizzata deve avere capacità
uguale o poco superiore rispetto a quella
scarica.
L'avviamento d'emergenza può essere
pericoloso se eseguito in modo non
corretto: seguire con attenzione le
procedure di seguito descritte.
53)
AVVERTENZE
Non utilizzare una batteria ausiliaria o
qualunque altra fonte di alimentazione
esterna con una tensione superiore ai
12V: si potrebbero danneggiare la
batteria, il motorino di avviamento,
l'alternatore o l'impianto elettrico della
vettura.
Non tentare l'avviamento d'emergenza se
la batteria è congelata. La batteria
potrebbe rompersi od esplodere!
POLI REMOTI COLLEGAMENTO
BATTERIA
Per facilitare l’operazione, i poli remoti
della batteria per l'avviamento di
emergenza si trovano nel vano motore: la
batteria è invece posizionata nel vano
bagagli.
Il polo negativo (-) fig. 141 è posizionato
accanto alla serratura destra di aggancio
cofano motore.
Il polo positivo (+) è raggiungibile
rimuovendo la copertura fig. 142e sollevando lo sportellino di protezione
fig. 143.
Il polo è rappresentato in fig. 144.
14108076S0006EM
14208076S0007EM
14308076S0002EM
140
IN EMERGENZA

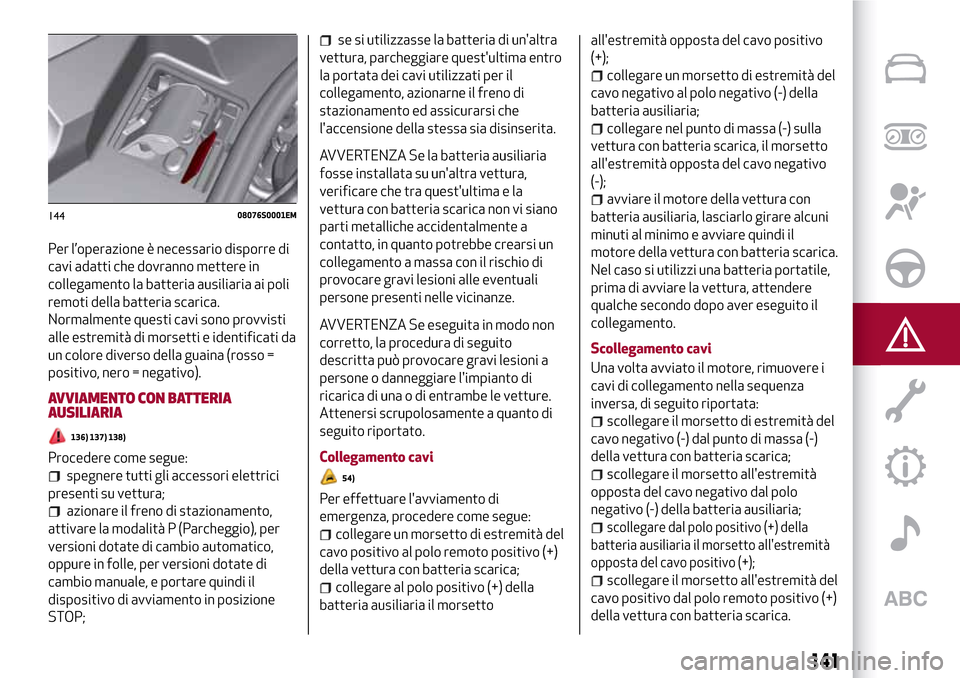

Per l’operazione è necessario disporre di
cavi adatti che dovranno mettere in
collegamento la batteria ausiliaria ai poli
remoti della batteria scarica.
Normalmente questi cavi sono provvisti
alle estremità di morsetti e identificati da
un colore diverso della guaina (rosso =
positivo, nero = negativo).
AVVIAMENTO CON BATTERIA
AUSILIARIA
136) 137) 138)
Procedere come segue:
spegnere tutti gli accessori elettrici
presenti su vettura;
azionare il freno di stazionamento,
attivare la modalità P (Parcheggio), per
versioni dotate di cambio automatico,
oppure in folle, per versioni dotate di
cambio manuale, e portare quindi il
dispositivo di avviamento in posizione
STOP;
se si utilizzasse la batteria di un'altra
vettura, parcheggiare quest'ultima entro
la portata dei cavi utilizzati per il
collegamento, azionarne il freno di
stazionamento ed assicurarsi che
l'accensione della stessa sia disinserita.
AVVERTENZA Se la batteria ausiliaria
fosse installata su un'altra vettura,
verificare che tra quest'ultima e la
vettura con batteria scarica non vi siano
parti metalliche accidentalmente a
contatto, in quanto potrebbe crearsi un
collegamento a massa con il rischio di
provocare gravi lesioni alle eventuali
persone presenti nelle vicinanze.
AVVERTENZA Se eseguita in modo non
corretto, la procedura di seguito
descritta può provocare gravi lesioni a
persone o danneggiare l'impianto di
ricarica di una o di entrambe le vetture.
Attenersi scrupolosamente a quanto di
seguito riportato.
Collegamento cavi
54)
Per effettuare l'avviamento di
emergenza, procedere come segue:
collegare un morsetto di estremità del
cavo positivo al polo remoto positivo (+)
della vettura con batteria scarica;
collegare al polo positivo (+) della
batteria ausiliaria il morsettoall'estremità opposta del cavo positivo
(+);
collegare un morsetto di estremità del
cavo negativo al polo negativo (-) della
batteria ausiliaria;
collegare nel punto di massa (-) sulla
vettura con batteria scarica, il morsetto
all'estremità opposta del cavo negativo
(-);
avviare il motore della vettura con
batteria ausiliaria, lasciarlo girare alcuni
minuti al minimo e avviare quindi il
motore della vettura con batteria scarica.
Nel caso si utilizzi una batteria portatile,
prima di avviare la vettura, attendere
qualche secondo dopo aver eseguito il
collegamento.
Scollegamento cavi
Una volta avviato il motore, rimuovere i
cavi di collegamento nella sequenza
inversa, di seguito riportata:
scollegare il morsetto di estremità del
cavo negativo (-) dal punto di massa (-)
della vettura con batteria scarica;
scollegare il morsetto all'estremità
opposta del cavo negativo dal polo
negativo (-) della batteria ausiliaria;
scollegare dal polo positivo (+) della
batteria ausiliaria il morsetto all'estremità
opposta del cavo positivo (+);
scollegare il morsetto all'estremità del
cavo positivo dal polo remoto positivo (+)
della vettura con batteria scarica.
14408076S0001EM
141

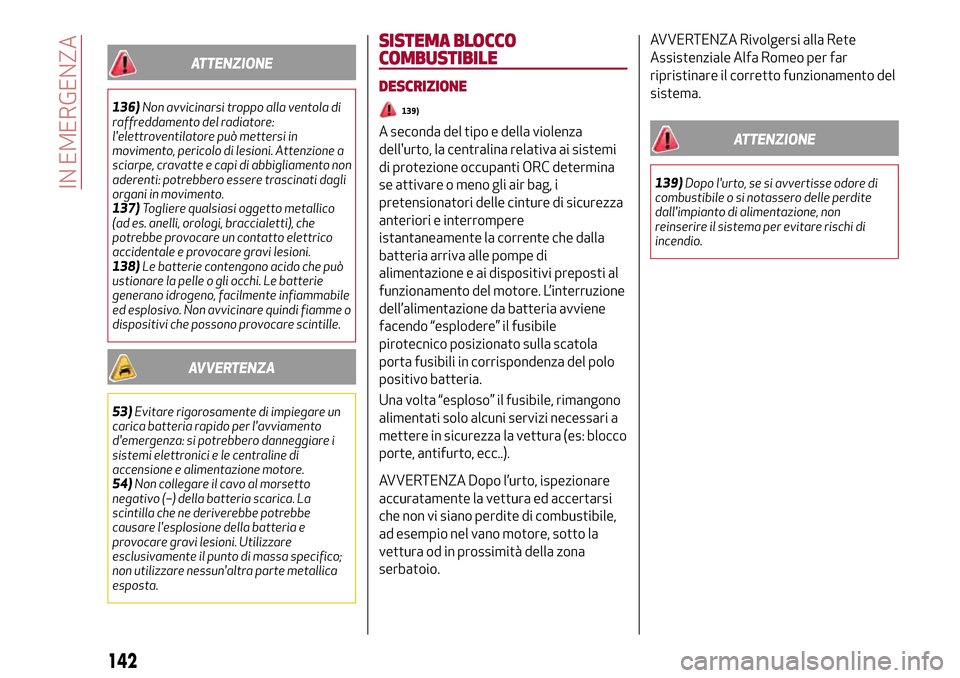

ATTENZIONE
136)Non avvicinarsi troppo alla ventola di
raffreddamento del radiatore:
l'elettroventilatore può mettersi in
movimento, pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento non
aderenti: potrebbero essere trascinati dagli
organi in movimento.
137)Togliere qualsiasi oggetto metallico
(ad es. anelli, orologi, braccialetti), che
potrebbe provocare un contatto elettrico
accidentale e provocare gravi lesioni.
138)Le batterie contengono acido che può
ustionare la pelle o gli occhi. Le batterie
generano idrogeno, facilmente infiammabile
ed esplosivo. Non avvicinare quindi fiamme o
dispositivi che possono provocare scintille.
AVVERTENZA
53)Evitare rigorosamente di impiegare un
carica batteria rapido per l'avviamento
d'emergenza: si potrebbero danneggiare i
sistemi elettronici e le centraline di
accensione e alimentazione motore.
54)Non collegare il cavo al morsetto
negativo (–) della batteria scarica. La
scintilla che ne deriverebbe potrebbe
causare l'esplosione della batteria e
provocare gravi lesioni. Utilizzare
esclusivamente il punto di massa specifico;
non utilizzare nessun'altra parte metallica
esposta.
SISTEMA BLOCCO
COMBUSTIBILE
DESCRIZIONE
139)
A seconda del tipo e della violenza
dell'urto, la centralina relativa ai sistemi
di protezione occupanti ORC determina
se attivare o meno gli air bag, i
pretensionatori delle cinture di sicurezza
anteriori e interrompere
istantaneamente la corrente che dalla
batteria arriva alle pompe di
alimentazione e ai dispositivi preposti al
funzionamento del motore. L’interruzione
dell’alimentazione da batteria avviene
facendo “esplodere” il fusibile
pirotecnico posizionato sulla scatola
porta fusibili in corrispondenza del polo
positivo batteria.
Una volta “esploso” il fusibile, rimangono
alimentati solo alcuni servizi necessari a
mettere in sicurezza la vettura (es: blocco
porte, antifurto, ecc..).
AVVERTENZA Dopo l’urto, ispezionare
accuratamente la vettura ed accertarsi
che non vi siano perdite di combustibile,
ad esempio nel vano motore, sotto la
vettura od in prossimità della zona
serbatoio.AVVERTENZA Rivolgersi alla Rete
Assistenziale Alfa Romeo per far
ripristinare il corretto funzionamento del
sistema.
ATTENZIONE
139)Dopo l'urto, se si avvertisse odore di
combustibile o si notassero delle perdite
dall'impianto di alimentazione, non
reinserire il sistema per evitare rischi di
incendio.
142
IN EMERGENZA
