2016 Alfa Romeo Giulia Manual del propietario (in Spanish)

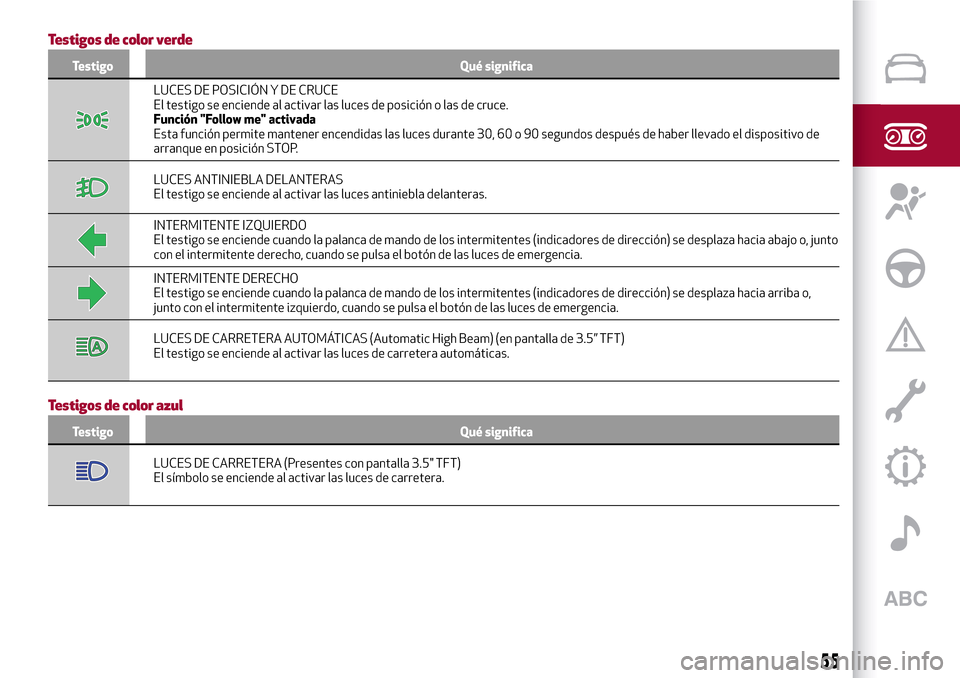

Testigos de color verde
Testigo Qué significa
LUCES DE POSICIÓN Y DE CRUCE
El testigo se enciende al activar las luces de posición o las de cruce.
Función "Follow me" activada
Esta función permite mantener encendidas las luces durante 30, 60 o 90 segundos después de haber llevado el dispositivo de
arranque en posición STOP.
LUCES ANTINIEBLA DELANTERAS
El testigo se enciende al activar las luces antiniebla delanteras.
INTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se desplaza hacia abajo o, junto
con el intermitente derecho, cuando se pulsa el botón de las luces de emergencia.
INTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se desplaza hacia arriba o,
junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de emergencia.
LUCES DE CARRETERA AUTOMÁTICAS (Automatic High Beam) (en pantalla de 3.5” TFT)
El testigo se enciende al activar las luces de carretera automáticas.
Testigos de color azul
Testigo Qué significa
LUCES DE CARRETERA (Presentes con pantalla 3.5" TFT)
El símbolo se enciende al activar las luces de carretera.
55

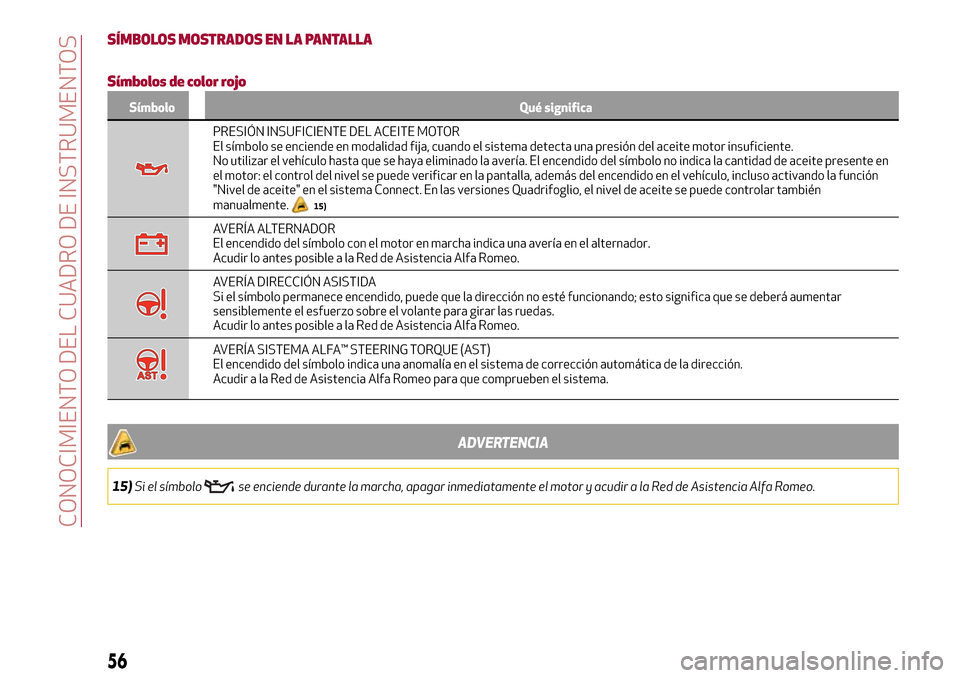

SÍMBOLOS MOSTRADOS EN LA PANTALLA
Símbolos de color rojo
Símbolo Qué significa
PRESIÓN INSUFICIENTE DEL ACEITE MOTOR
El símbolo se enciende en modalidad fija, cuando el sistema detecta una presión del aceite motor insuficiente.
No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no indica la cantidad de aceite presente en
el motor: el control del nivel se puede verificar en la pantalla, además del encendido en el vehículo, incluso activando la función
"Nivel de aceite" en el sistema Connect. En las versiones Quadrifoglio, el nivel de aceite se puede controlar también
manualmente.
15)
AVERÍA ALTERNADOR
El encendido del símbolo con el motor en marcha indica una avería en el alternador.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA DIRECCIÓN ASISTIDA
Si el símbolo permanece encendido, puede que la dirección no esté funcionando; esto significa que se deberá aumentar
sensiblemente el esfuerzo sobre el volante para girar las ruedas.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA ALFA™ STEERING TORQUE (AST)
El encendido del símbolo indica una anomalía en el sistema de corrección automática de la dirección.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
ADVERTENCIA
15)Si el símbolose enciende durante la marcha, apagar inmediatamente el motor y acudir a la Red de Asistencia Alfa Romeo.
56
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa

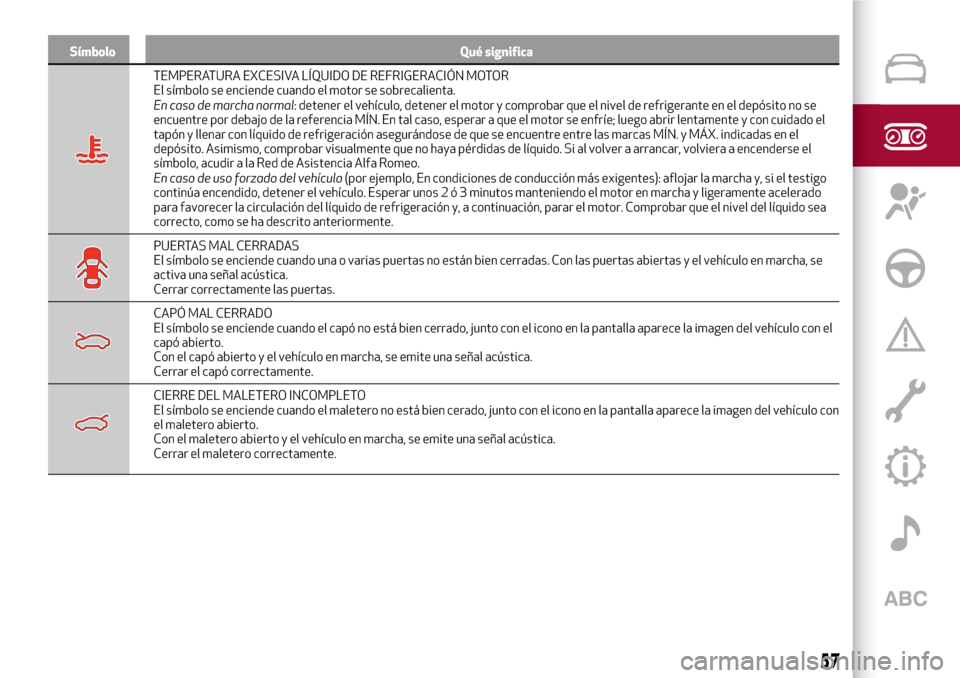

TEMPERATURA EXCESIVA LÍQUIDO DE REFRIGERACIÓN MOTOR
El símbolo se enciende cuando el motor se sobrecalienta.
En caso de marcha normal: detener el vehículo, detener el motor y comprobar que el nivel de refrigerante en el depósito no se
encuentre por debajo de la referencia MÍN. En tal caso, esperar a que el motor se enfríe; luego abrir lentamente y con cuidado el
tapón y llenar con líquido de refrigeración asegurándose de que se encuentre entre las marcas MÍN. y MÁX. indicadas en el
depósito. Asimismo, comprobar visualmente que no haya pérdidas de líquido. Si al volver a arrancar, volviera a encenderse el
símbolo, acudir a la Red de Asistencia Alfa Romeo.
En caso de uso forzado del vehículo(por ejemplo, En condiciones de conducción más exigentes): aflojar la marcha y, si el testigo
continúa encendido, detener el vehículo. Esperar unos2ó3minutos manteniendo el motor en marcha y ligeramente acelerado
para favorecer la circulación del líquido de refrigeración y, a continuación, parar el motor. Comprobar que el nivel del líquido sea
correcto, como se ha descrito anteriormente.
PUERTAS MAL CERRADAS
El símbolo se enciende cuando una o varias puertas no están bien cerradas. Con las puertas abiertas y el vehículo en marcha, se
activa una señal acústica.
Cerrar correctamente las puertas.
CAPÓ MAL CERRADO
El símbolo se enciende cuando el capó no está bien cerrado, junto con el icono en la pantalla aparece la imagen del vehículo con el
capó abierto.
Con el capó abierto y el vehículo en marcha, se emite una señal acústica.
Cerrar el capó correctamente.
CIERRE DEL MALETERO INCOMPLETO
El símbolo se enciende cuando el maletero no está bien cerado, junto con el icono en la pantalla aparece la imagen del vehículo con
el maletero abierto.
Con el maletero abierto y el vehículo en marcha, se emite una señal acústica.
Cerrar el maletero correctamente.
57

Símbolo Qué significa

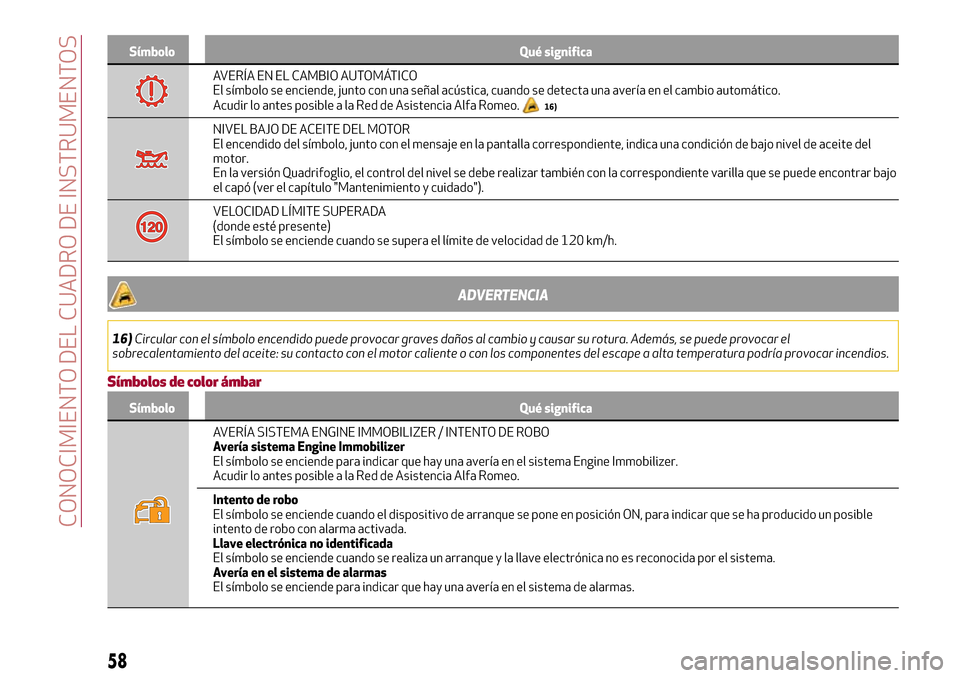

AVERÍA EN EL CAMBIO AUTOMÁTICO
El símbolo se enciende, junto con una señal acústica, cuando se detecta una avería en el cambio automático.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
16)
NIVEL BAJO DE ACEITE DEL MOTOR
El encendido del símbolo, junto con el mensaje en la pantalla correspondiente, indica una condición de bajo nivel de aceite del
motor.
En la versión Quadrifoglio, el control del nivel se debe realizar también con la correspondiente varilla que se puede encontrar bajo
el capó (ver el capítulo "Mantenimiento y cuidado").
VELOCIDAD LÍMITE SUPERADA
(donde esté presente)
El símbolo se enciende cuando se supera el límite de velocidad de 120 km/h.
ADVERTENCIA
16)Circular con el símbolo encendido puede provocar graves daños al cambio y causar su rotura. Además, se puede provocar el
sobrecalentamiento del aceite: su contacto con el motor caliente o con los componentes del escape a alta temperatura podría provocar incendios.
Símbolos de color ámbar
Símbolo Qué significa
AVERÍA SISTEMA ENGINE IMMOBILIZER / INTENTO DE ROBO
Avería sistema Engine Immobilizer
El símbolo se enciende para indicar que hay una avería en el sistema Engine Immobilizer.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
Intento de robo
El símbolo se enciende cuando el dispositivo de arranque se pone en posición ON, para indicar que se ha producido un posible
intento de robo con alarma activada.
Llave electrónica no identificada
El símbolo se enciende cuando se realiza un arranque y la llave electrónica no es reconocida por el sistema.
Avería en el sistema de alarmas
El símbolo se enciende para indicar que hay una avería en el sistema de alarmas.
58
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa

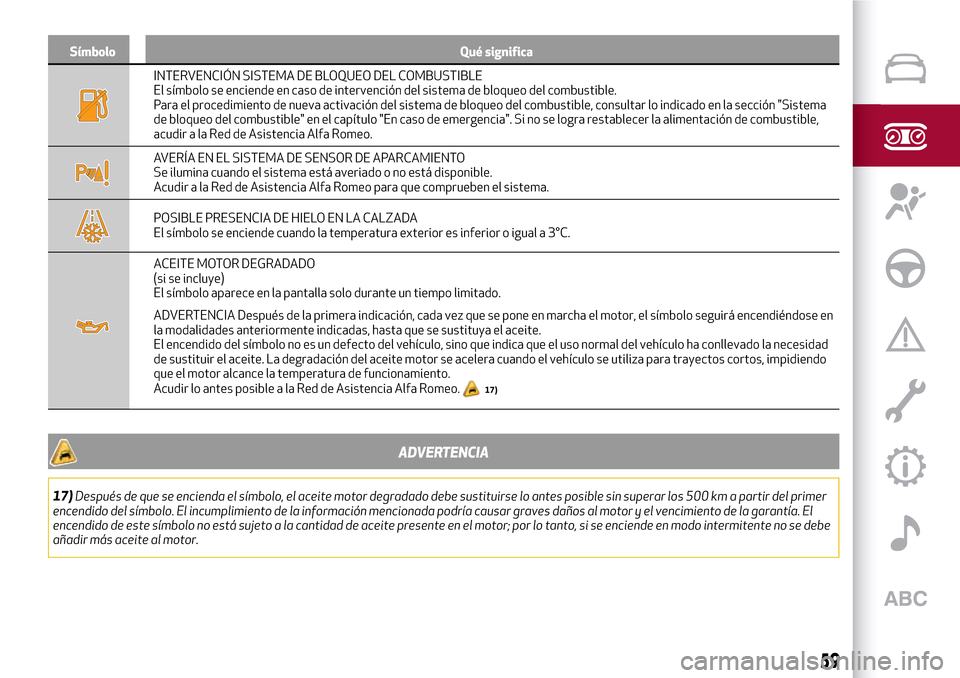

INTERVENCIÓN SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de intervención del sistema de bloqueo del combustible.
Para el procedimiento de nueva activación del sistema de bloqueo del combustible, consultar lo indicado en la sección "Sistema
de bloqueo del combustible" en el capítulo "En caso de emergencia". Si no se logra restablecer la alimentación de combustible,
acudir a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SISTEMA DE SENSOR DE APARCAMIENTO
Se ilumina cuando el sistema está averiado o no está disponible.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
POSIBLE PRESENCIA DE HIELO EN LA CALZADA
El símbolo se enciende cuando la temperatura exterior es inferior o igual a 3°C.
ACEITE MOTOR DEGRADADO
(si se incluye)
El símbolo aparece en la pantalla solo durante un tiempo limitado.
ADVERTENCIA Después de la primera indicación, cada vez que se pone en marcha el motor, el símbolo seguirá encendiéndose en
la modalidades anteriormente indicadas, hasta que se sustituya el aceite.
El encendido del símbolo no es un defecto del vehículo, sino que indica que el uso normal del vehículo ha conllevado la necesidad
de sustituir el aceite. La degradación del aceite motor se acelera cuando el vehículo se utiliza para trayectos cortos, impidiendo
que el motor alcance la temperatura de funcionamiento.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
17)
ADVERTENCIA
17)Después de que se encienda el símbolo, el aceite motor degradado debe sustituirse lo antes posible sin superar los 500 km a partir del primer
encendido del símbolo. El incumplimiento de la información mencionada podría causar graves daños al motor y el vencimiento de la garantía. El
encendido de este símbolo no está sujeto a la cantidad de aceite presente en el motor; por lo tanto, si se enciende en modo intermitente no se debe
añadir más aceite al motor.
59

Símbolo Qué significa

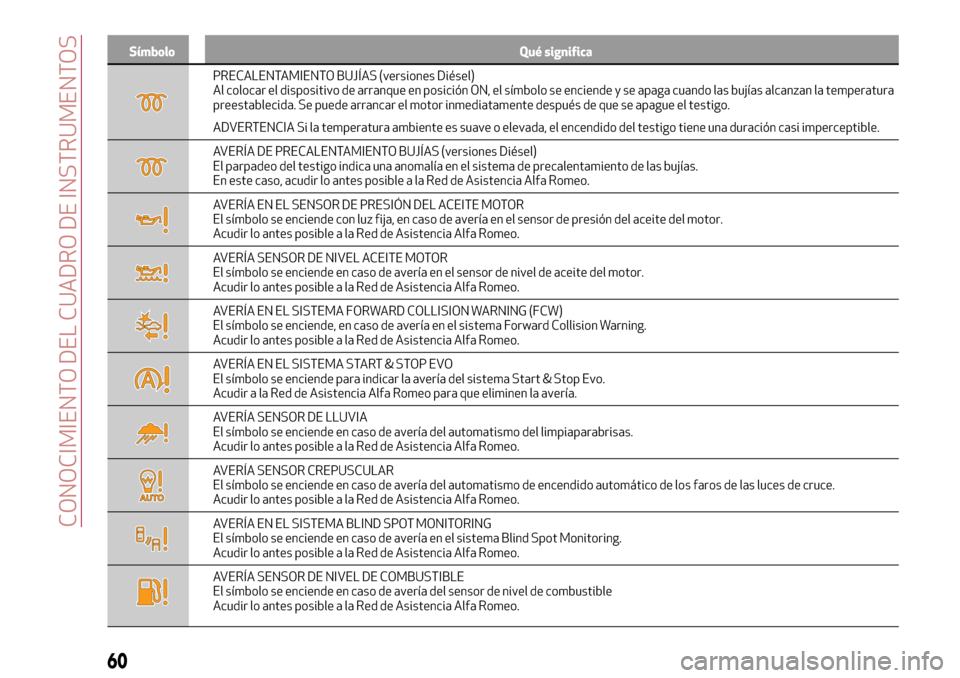

PRECALENTAMIENTO BUJÍAS (versiones Diésel)
Al colocar el dispositivo de arranque en posición ON, el símbolo se enciende y se apaga cuando las bujías alcanzan la temperatura
preestablecida. Se puede arrancar el motor inmediatamente después de que se apague el testigo.
ADVERTENCIA Si la temperatura ambiente es suave o elevada, el encendido del testigo tiene una duración casi imperceptible.
AVERÍA DE PRECALENTAMIENTO BUJÍAS (versiones Diésel)
El parpadeo del testigo indica una anomalía en el sistema de precalentamiento de las bujías.
En este caso, acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SENSOR DE PRESIÓN DEL ACEITE MOTOR
El símbolo se enciende con luz fija, en caso de avería en el sensor de presión del aceite del motor.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SENSOR DE NIVEL ACEITE MOTOR
El símbolo se enciende en caso de avería en el sensor de nivel de aceite del motor.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SISTEMA FORWARD COLLISION WARNING (FCW)
El símbolo se enciende, en caso de avería en el sistema Forward Collision Warning.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SISTEMA START & STOP EVO
El símbolo se enciende para indicar la avería del sistema Start & Stop Evo.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
AVERÍA SENSOR DE LLUVIA
El símbolo se enciende en caso de avería del automatismo del limpiaparabrisas.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SENSOR CREPUSCULAR
El símbolo se enciende en caso de avería del automatismo de encendido automático de los faros de las luces de cruce.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SISTEMA BLIND SPOT MONITORING
El símbolo se enciende en caso de avería en el sistema Blind Spot Monitoring.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SENSOR DE NIVEL DE COMBUSTIBLE
El símbolo se enciende en caso de avería del sensor de nivel de combustible
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa

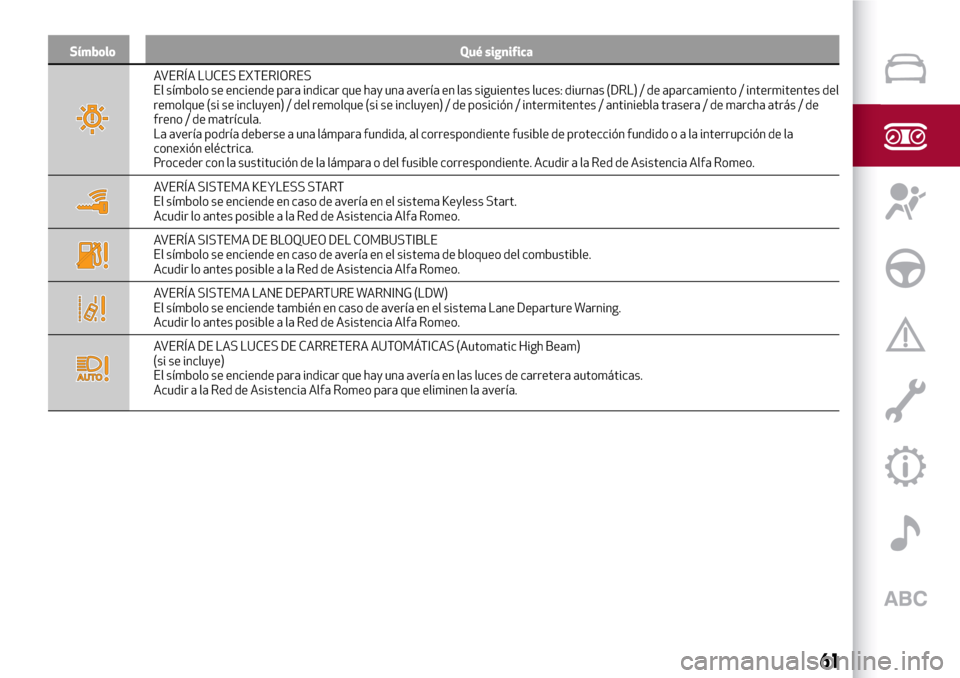

AVERÍA LUCES EXTERIORES
El símbolo se enciende para indicar que hay una avería en las siguientes luces: diurnas (DRL) / de aparcamiento / intermitentes del
remolque (si se incluyen) / del remolque (si se incluyen) / de posición / intermitentes / antiniebla trasera / de marcha atrás / de
freno / de matrícula.
La avería podría deberse a una lámpara fundida, al correspondiente fusible de protección fundidooalainterrupción de la
conexión eléctrica.
Proceder con la sustitución de la lámpara o del fusible correspondiente. Acudir a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA KEYLESS START
El símbolo se enciende en caso de avería en el sistema Keyless Start.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de avería en el sistema de bloqueo del combustible.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA LANE DEPARTURE WARNING (LDW)
El símbolo se enciende también en caso de avería en el sistema Lane Departure Warning.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA DE LAS LUCES DE CARRETERA AUTOMÁTICAS (Automatic High Beam)
(si se incluye)
El símbolo se enciende para indicar que hay una avería en las luces de carretera automáticas.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
61

Símbolo Qué significa

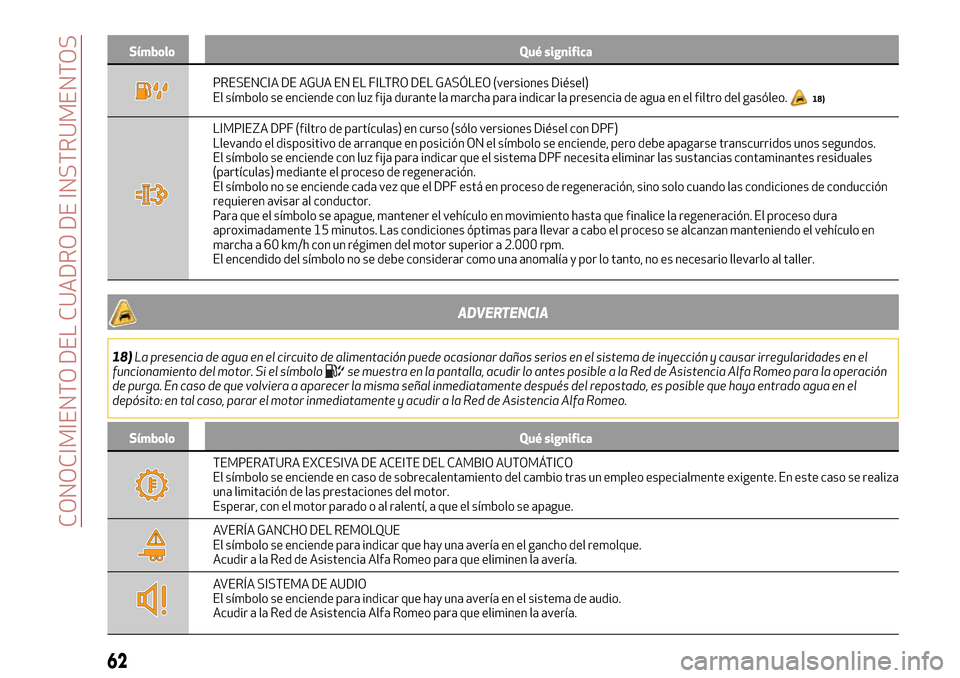

PRESENCIA DE AGUA EN EL FILTRO DEL GASÓLEO (versiones Diésel)
El símbolo se enciende con luz fija durante la marcha para indicar la presencia de agua en el filtro del gasóleo.18)
LIMPIEZA DPF (filtro de partículas) en curso (sólo versiones Diésel con DPF)
Llevando el dispositivo de arranque en posición ON el símbolo se enciende, pero debe apagarse transcurridos unos segundos.
El símbolo se enciende con luz fija para indicar que el sistema DPF necesita eliminar las sustancias contaminantes residuales
(partículas) mediante el proceso de regeneración.
El símbolo no se enciende cada vez que el DPF está en proceso de regeneración, sino solo cuando las condiciones de conducción
requieren avisar al conductor.
Para que el símbolo se apague, mantener el vehículo en movimiento hasta que finalice la regeneración. El proceso dura
aproximadamente 15 minutos. Las condiciones óptimas para llevar a cabo el proceso se alcanzan manteniendo el vehículo en
marcha a 60 km/h con un régimen del motor superior a 2.000 rpm.
El encendido del símbolo no se debe considerar como una anomalía y por lo tanto, no es necesario llevarlo al taller.
ADVERTENCIA
18)La presencia de agua en el circuito de alimentación puede ocasionar daños serios en el sistema de inyección y causar irregularidades en el
funcionamiento del motor. Si el símbolose muestra en la pantalla, acudir lo antes posible a la Red de Asistencia Alfa Romeo para la operación
de purga. En caso de que volviera a aparecer la misma señal inmediatamente después del repostado, es posible que haya entrado agua en el
depósito: en tal caso, parar el motor inmediatamente y acudir a la Red de Asistencia Alfa Romeo.
Símbolo Qué significa
TEMPERATURA EXCESIVA DE ACEITE DEL CAMBIO AUTOMÁTICO
El símbolo se enciende en caso de sobrecalentamiento del cambio tras un empleo especialmente exigente. En este caso se realiza
una limitación de las prestaciones del motor.
Esperar, con el motor parado o al ralentí, a que el símbolo se apague.
AVERÍA GANCHO DEL REMOLQUE
El símbolo se enciende para indicar que hay una avería en el gancho del remolque.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
AVERÍA SISTEMA DE AUDIO
El símbolo se enciende para indicar que hay una avería en el sistema de audio.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
