2016 Alfa Romeo Giulia Manual del propietario (in Spanish)

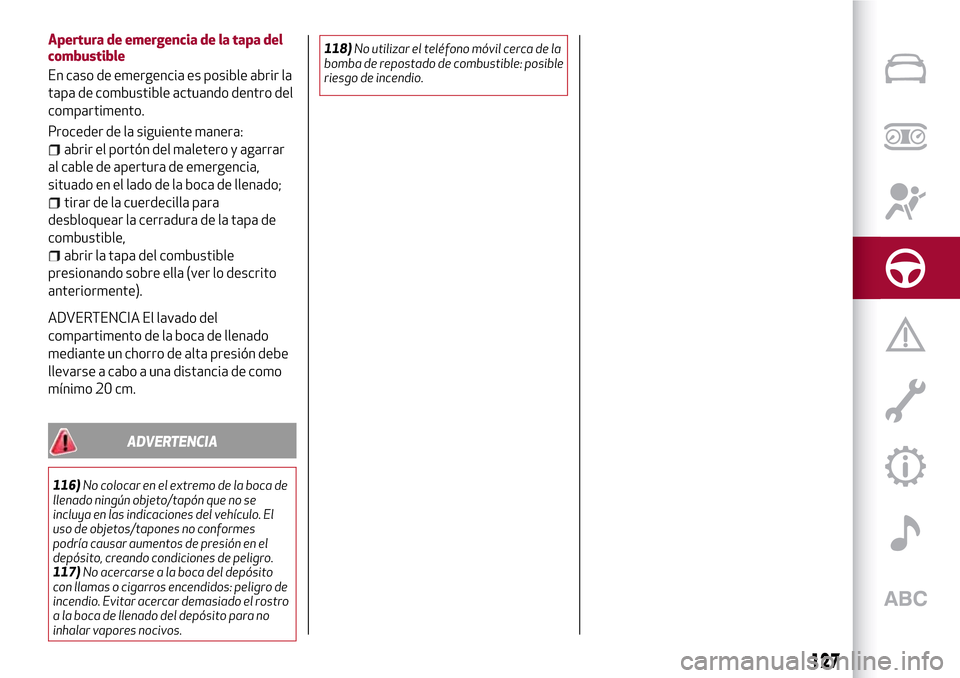

Apertura de emergencia de la tapa del
combustible
En caso de emergencia es posible abrir la
tapa de combustible actuando dentro del
compartimento.
Proceder de la siguiente manera:
abrir el portón del maletero y agarrar
al cable de apertura de emergencia,
situado en el lado de la boca de llenado;
tirar de la cuerdecilla para
desbloquear la cerradura de la tapa de
combustible,
abrir la tapa del combustible
presionando sobre ella (ver lo descrito
anteriormente).
ADVERTENCIA El lavado del
compartimento de la boca de llenado
mediante un chorro de alta presión debe
llevarse a cabo a una distancia de como
mínimo 20 cm.
ADVERTENCIA
116)No colocar en el extremo de la boca de
llenado ningún objeto/tapón que no se
incluya en las indicaciones del vehículo. El
uso de objetos/tapones no conformes
podría causar aumentos de presión en el
depósito, creando condiciones de peligro.
117)No acercarse a la boca del depósito
con llamas o cigarros encendidos: peligro de
incendio. Evitar acercar demasiado el rostro
a la boca de llenado del depósito para no
inhalar vapores nocivos.118)No utilizar el teléfono móvil cerca de la
bomba de repostado de combustible: posible
riesgo de incendio.
127

128

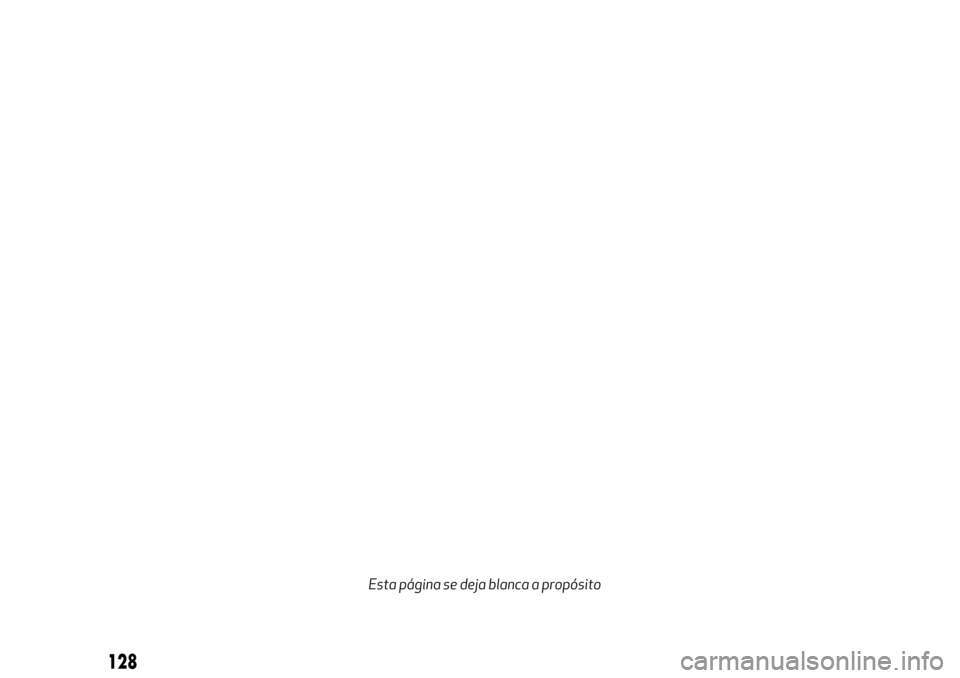

Esta página se deja blanca a propósito

¿Un neumático pinchado o una lámpara apagada?
Puede ocurrir que cualquier problema incomode nuestro viaje.
Las páginas dedicadas a las situaciones de emergencia pueden ser
una ayuda para afrontar de forma autónoma y tranquila los
momentos críticos.
En situaciones de emergencia, recomendamos llamar al número
gratuito que se encuentra en el Libro de Garantía.
Además, también se puede llamar al número gratuito universal,
nacional o internacional, para buscar la Red de Asistencia Alfa
Romeo más cercana.
EN CASO DE EMERGENCIA
LUCES DE EMERGENCIA.........................130
SUSTITUCIÓN DE UNA LÁMPARA...................130
SUSTITUCIÓN DE LOS FUSIBLES....................136
TIRE REPAIR KIT . .............................141
ARRANQUE DE EMERGENCIA......................144
SISTEMA DE BLOQUEO DEL COMBUSTIBLE . ............146
REMOLQUE DEL VEHÍCULO AVERIADO................147
REMOLQUE DEL VEHÍCULO.......................147

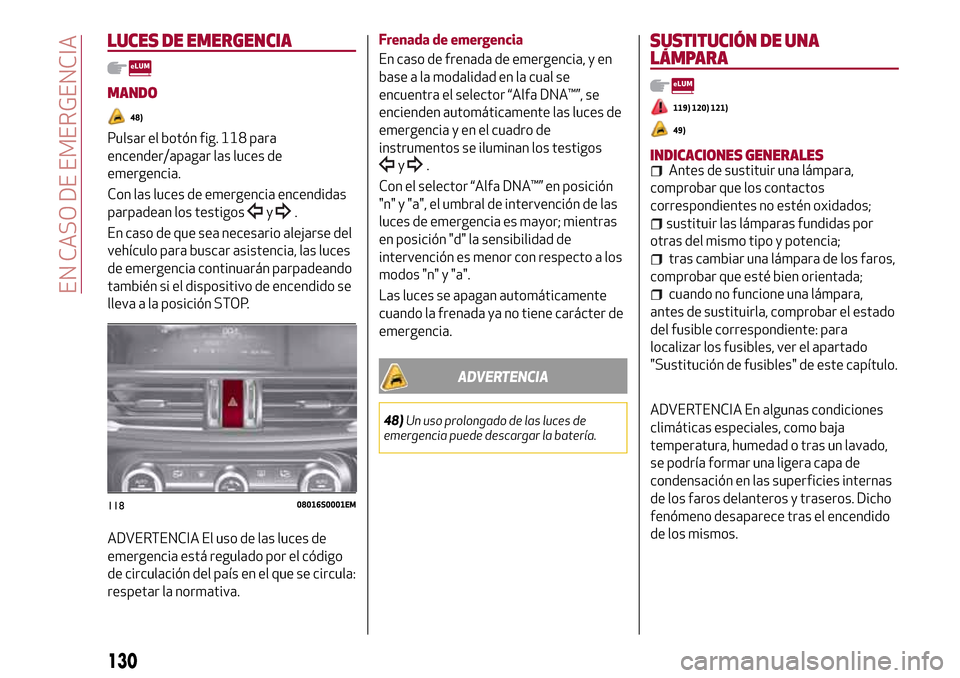

LUCES DE EMERGENCIA
MANDO
48)
Pulsar el botón fig. 118 para
encender/apagar las luces de
emergencia.
Con las luces de emergencia encendidas
parpadean los testigos
y.
En caso de que sea necesario alejarse del
vehículo para buscar asistencia, las luces
de emergencia continuarán parpadeando
también si el dispositivo de encendido se
lleva a la posición STOP.
ADVERTENCIA El uso de las luces de
emergencia está regulado por el código
de circulación del país en el que se circula:
respetar la normativa.
Frenada de emergencia
En caso de frenada de emergencia, y en
base a la modalidad en la cual se
encuentra el selector “Alfa DNA™”, se
encienden automáticamente las luces de
emergencia y en el cuadro de
instrumentos se iluminan los testigos
y.
Con el selector “Alfa DNA™” en posición
"n" y "a", el umbral de intervención de las
luces de emergencia es mayor; mientras
en posición "d" la sensibilidad de
intervención es menor con respecto a los
modos "n" y "a".
Las luces se apagan automáticamente
cuando la frenada ya no tiene carácter de
emergencia.
ADVERTENCIA
48)Un uso prolongado de las luces de
emergencia puede descargar la batería.
SUSTITUCIÓN DE UNA
LÁMPARA
119) 120) 121)
49)
INDICACIONES GENERALESAntes de sustituir una lámpara,
comprobar que los contactos
correspondientes no estén oxidados;
sustituir las lámparas fundidas por
otras del mismo tipo y potencia;
tras cambiar una lámpara de los faros,
comprobar que esté bien orientada;
cuando no funcione una lámpara,
antes de sustituirla, comprobar el estado
del fusible correspondiente: para
localizar los fusibles, ver el apartado
"Sustitución de fusibles" de este capítulo.
ADVERTENCIA En algunas condiciones
climáticas especiales, como baja
temperatura, humedad o tras un lavado,
se podría formar una ligera capa de
condensación en las superficies internas
de los faros delanteros y traseros. Dicho
fenómeno desaparece tras el encendido
de los mismos.
11808016S0001EM
130
EN CASO DE EMERGENCIA

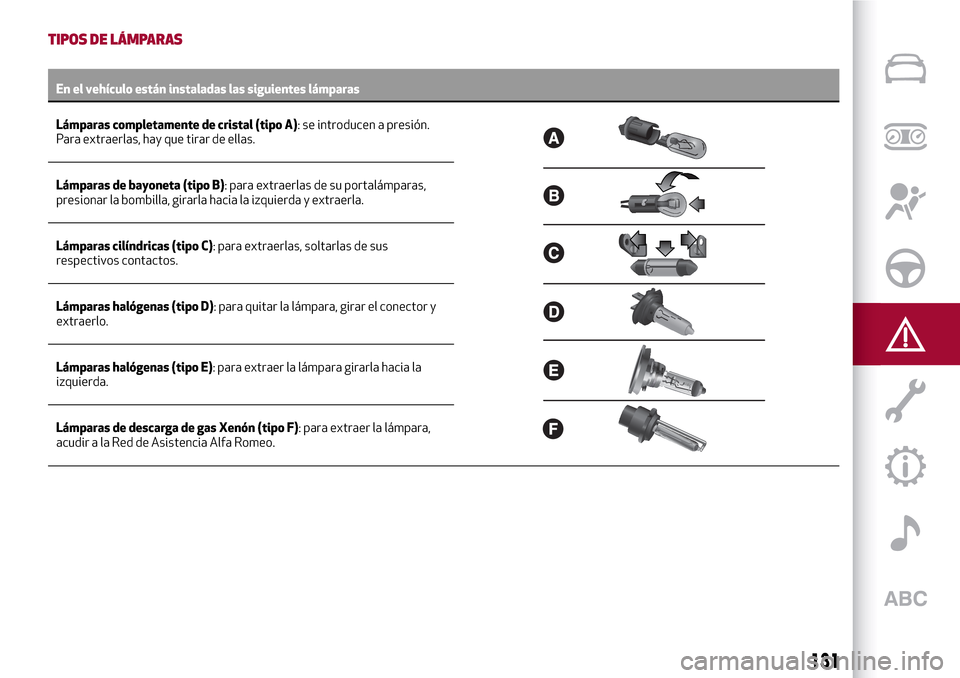

TIPOS DE LÁMPARAS
En el vehículo están instaladas las siguientes lámparas
Lámparas completamente de cristal (tipo A):seintroducen a presión.
Para extraerlas, hay que tirar de ellas.
Lámparas de bayoneta (tipo B): para extraerlas de su portalámparas,
presionar la bombilla, girarla hacia la izquierda y extraerla.
Lámparas cilíndricas (tipo C): para extraerlas, soltarlas de sus
respectivos contactos.
Lámparas halógenas (tipo D): para quitar la lámpara, girar el conector y
extraerlo.
Lámparas halógenas (tipo E): para extraer la lámpara girarla hacia la
izquierda.
Lámparas de descarga de gas Xenón (tipo F): para extraer la lámpara,
acudir a la Red de Asistencia Alfa Romeo.
131

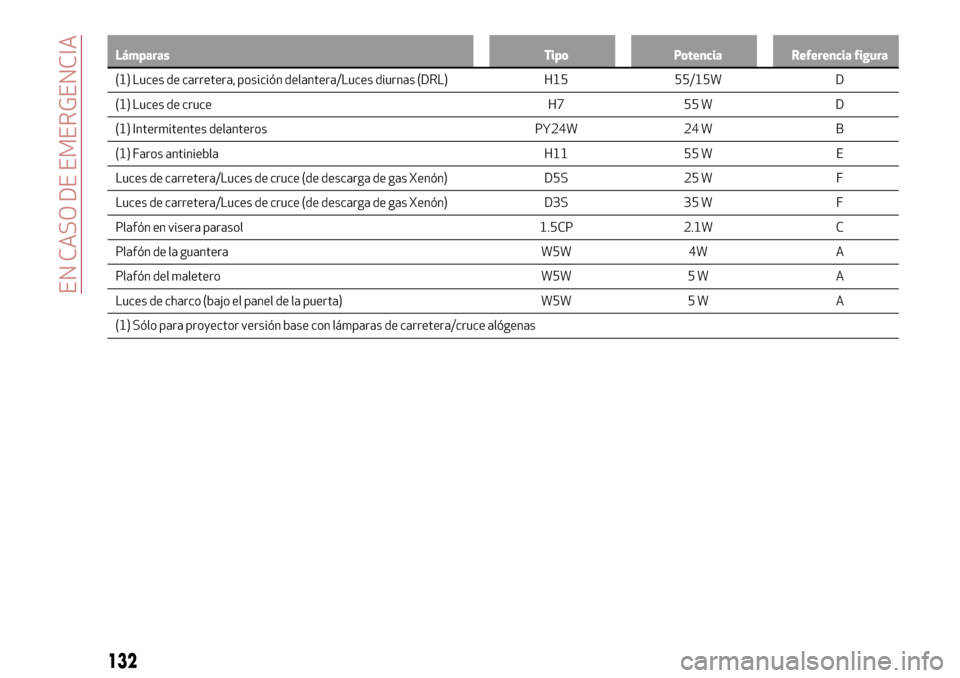

Lámparas Tipo Potencia Referencia figura
(1) Luces de carretera, posición delantera/Luces diurnas (DRL) H15 55/15W D
(1) Luces
de cruce H7 55 W D
(1) Intermitentes delanteros PY24W 24 W B
(1) Faros antiniebla H11 55 W E
Luces de carretera/Luces de cruce (de descarga de gas Xenón) D5S 25 W F
Luces de carretera/Luces de cruce (de descarga de gas Xenón) D3S 35 W F
Plafón en visera parasol 1.5CP 2.1W C
Plafón de la guantera W5W 4W A
Plafón del maletero W5W 5 W A
Luces de charco (bajo el panel de la puerta) W5W 5 W A
(1) Sólo para proyector versión base con lámparas de carretera/cruce alógenas
132
EN CASO DE EMERGENCIA

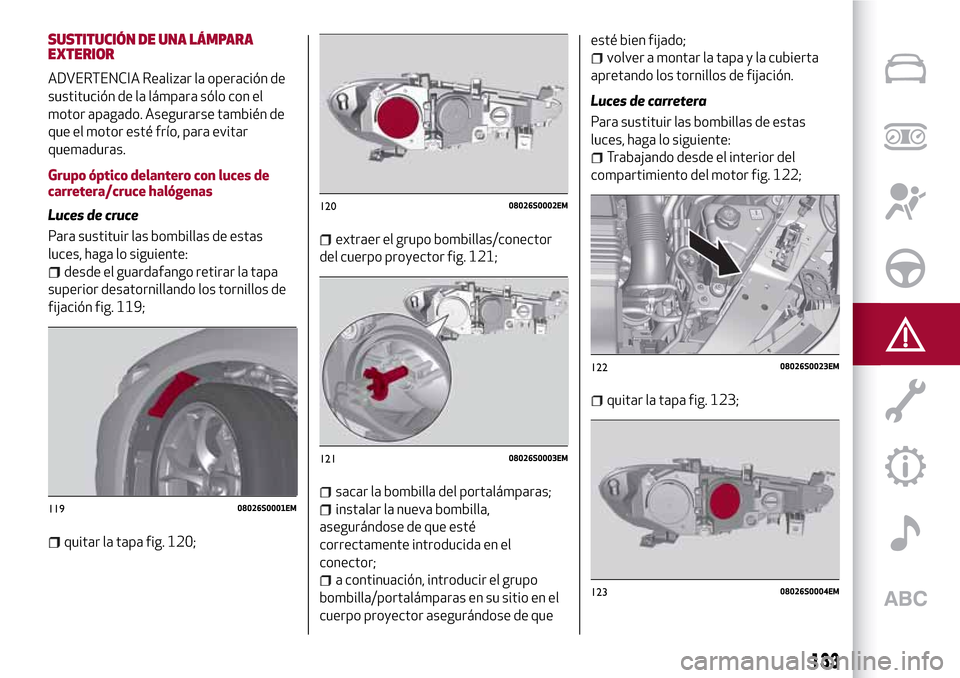

SUSTITUCIÓN DE UNA LÁMPARA
EXTERIOR
ADVERTENCIA Realizar la operación de
sustitución de la lámpara sólo con el
motor apagado. Asegurarse también de
que el motor esté frío, para evitar
quemaduras.
Grupo óptico delantero con luces de
carretera/cruce halógenas
Luces de cruce
Para sustituir las bombillas de estas
luces, haga lo siguiente:
desde el guardafango retirar la tapa
superior desatornillando los tornillos de
fijación fig. 119;
quitar la tapa fig. 120;
extraer el grupo bombillas/conector
del cuerpo proyector fig. 121;
sacar la bombilla del portalámparas;
instalar la nueva bombilla,
asegurándose de que esté
correctamente introducida en el
conector;
a continuación, introducir el grupo
bombilla/portalámparas en su sitio en el
cuerpo proyector asegurándose de queesté bien fijado;
volver a montar la tapa y la cubierta
apretando los tornillos de fijación.
Luces de carretera
Para sustituir las bombillas de estas
luces, haga lo siguiente:
Trabajando desde el interior del
compartimiento del motor fig. 122;
quitar la tapa fig. 123;
11908026S0001EM
12008026S0002EM
12108026S0003EM
12208026S0023EM
12308026S0004EM
133

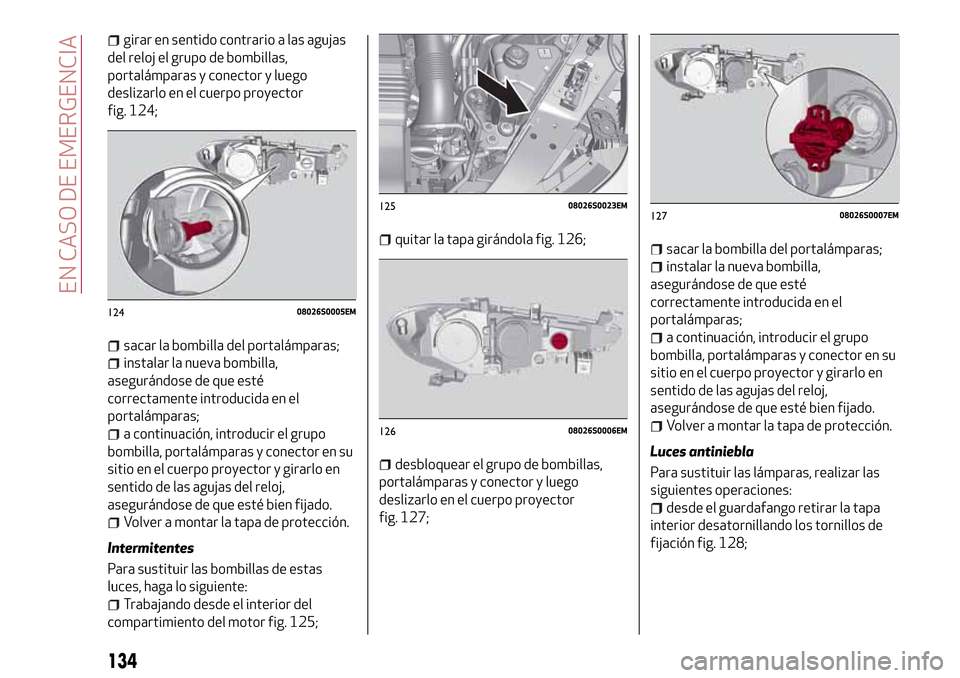

girar en sentido contrario a las agujas
del reloj el grupo de bombillas,
portalámparas y conector y luego
deslizarlo en el cuerpo proyector
fig. 124;
sacar la bombilla del portalámparas;
instalar la nueva bombilla,
asegurándose de que esté
correctamente introducida en el
portalámparas;
a continuación, introducir el grupo
bombilla, portalámparas y conector en su
sitio en el cuerpo proyector y girarlo en
sentido de las agujas del reloj,
asegurándose de que esté bien fijado.
Volver a montar la tapa de protección.
Intermitentes
Para sustituir las bombillas de estas
luces, haga lo siguiente:
Trabajando desde el interior del
compartimiento del motor fig. 125;
quitar la tapa girándola fig. 126;
desbloquear el grupo de bombillas,
portalámparas y conector y luego
deslizarlo en el cuerpo proyector
fig. 127;
sacar la bombilla del portalámparas;
instalar la nueva bombilla,
asegurándose de que esté
correctamente introducida en el
portalámparas;
a continuación, introducir el grupo
bombilla, portalámparas y conector en su
sitio en el cuerpo proyector y girarlo en
sentido de las agujas del reloj,
asegurándose de que esté bien fijado.
Volver a montar la tapa de protección.
Luces antiniebla
Para sustituir las lámparas, realizar las
siguientes operaciones:
desde el guardafango retirar la tapa
interior desatornillando los tornillos de
fijación fig. 128;
12408026S0005EM
12508026S0023EM
12608026S0006EM
12708026S0007EM
134
