2016 Alfa Romeo 4C ostřikovač

GRAFICKÝ PŘEHLED
PŘEDNÍ SVĚTLOMETYTypy žárovek................... 114Světla pro denní svícení.......... 28Poziční/potkávací světla......... 29Dálkové světlomety.............. 29Výměna žárovek............... 116
KOLARáfky a pneumatiky............ 155Tlak v pneumatikách........... 158Oprava kola................... 106
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Nastavení....................... 20Sklopení........................ 20
DVEŘECentrální odemknutí/zamknutí . . . 36
BRZDOVÁ KAPALINA / KAPALINA
DO OSTŘIKOVAČŮ
Kontrola hladin................. 132
STÍRAČ ČELNÍHO OKNAFungování...................... 30
Výměna stírací lišty............. 140
TAŽNÉ ZAŘÍZENÍHák ........................... 125
1A0L0120
9

OSTŘIKOVÁNÍ SKEL
Pravým pákovým ovládačem se ovládá
stírač / ostřikovač čelního okna.
Funkci lze zapnout pouze s klíčkem ve
spínací skříňce v poloze MAR.
STÍRAČE/OSTŘIKOVAČ
ČELNÍHO OKNA
Funkce12) 13)
Objímku A obr. 23 lze nastavit do
následujících poloh:
Ostírač čelního okna stojí;
cyklované stírání;
pomalé nepřetržité stírání;
rychlé nepřetržité stírání
Posunutím pákového ovládače nahoru
(nearetovaná poloha) pracuje stírač po
dobu, co budete ovládač držet v této
poloze. Po uvolnění se pákový ovládačvrátí do výchozí polohy a stírač se
samočinně zastaví.
S objímkou A obr. 23 v poloze
přizpůsobí stírač automaticky
rychlost stírání rychlosti vozidla.
Funkce “inteligentního ostřikování”
Ostřikovač čelního okna se spustí
přitažením pákového přepínače k
volantu (nearetovaná poloha). Při
podržení páky déle než půl sekundy je
možné automaticky aktivovat jedním
pohybem ostřikovač i stírač.
Uvolněním pákového ovládače provede
stírač ještě tři cykly, a pak se zastaví.
Cyklus stírání definitivně skončí
posledním kmitem stíračů asi za šest
sekund.
POZOR
12)Nepoužívejte stírače pro odstranění
sněhu nebo ledu z čelního okna. Je-li stírač
vystaven silnému namáhání, zasáhne
ochrana motoru, která motor zastaví i na
několik sekund. Pokud se stírač
nezprovozní (ani po opětovném sepnutí
klíčku zapalování), obraťte se na
autorizovaný servis Alfa Romeo.
13)Nezapínejte stírač, je-li odklopený od
čelního skla.
CRUISE CONTROL
(u příslušné verze vozidla)
Elektronicky řízený tempomat poskytuje
asistenci umožňující jet s vozidlem
přednastavenou rychlostí bez ovládání
pedálu akcelerace. Tempomat se dá
používat při rychlosti vyšší než 30 km/h
na dlouhých rovných suchých úsecích
beze změn jízdních stavů (např. po
dálnici).
To znamená, že není výhodné používat
Cruise Control na silnicích s hustým
provozem. Ve městě zařízení
nepoužívejte.
Zapnutí
Přetočte objímku A obr. 24 na.
Zařízení nelze zapnout při 1.
rychlostním stupni nebo zpátečce;
doporučuje se však jeho použití od 5.
rychlostního stupně výše.
23A0L002124A0L0022
30
SEZNÁMENÍ S VOZIDLEM

POJISTKOVÁ SKŘÍŇKA V MOTOROVÉM PROSTORUobr. 114
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Nastavovač světelného svazku světlometu (u příslušné verze vozidla). F09 5
Jednotónový klakson F10 10
Zásuvka 12 V / Zapalovač cigaret F86 15
Rozmrazování vnějších zrcátek F88 7,5
POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOUobr. 116
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Zamykání, centrálníF38 15
Dvousměrné čerpadlo ostřikovače skla F43 20
+30 Elektrické ovládače oken na straně řidiče F47 20
+30 Elektrické ovládače oken na straně spolucestujícího F48 20
POZOR
110)Jestliže se nová pojistka vzápětí znovu přeruší, obraťte se na autorizovaný servis Alfa Romeo.
111)Pojistku nevyměňujte za pojistku s vyšší proudovou hodnotou: NEBEZPEČÍ POŽÁRU.
112)Pokud zasáhne některá hlavní pojistka (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE), obraťte se na autorizovaný servis Alfa Romeo.
113)Před výměnou pojistky zkontrolujte, zda jste vytáhli klíček ze zapalování a vypnuli a/nebo odpojili všechny spotřebiče.
114)Pokud se přepálí hlavní pojistka bezpečnostních systémů (systém airbagů, brzdová soustava), systémů pohonné jednotky (systém
motoru, systém převodovky) nebo systému řízení, pokud se přepálí některá hlavní pojistka.
122
V NOUZI

PLÁN ÚDRŽBY
VERZE 1750 Turbo benzín
Tisíce kilometrů 20 40 60 80 100 120
Měsíce 12 24 36 48 60 72
Kontrola nabití baterie a případné dobití●●●●●●
Kontrola stavu / opotřebení pneumatik a případné seřízení tlaku●●●●●●
Kontrola fungování osvětlovací soustavy (světlomety, ukazatelé
směru, výstražná světla, zavazadlový prostor, interiér, schránka v
palubní desce, kontrolky na přístrojové desce, atd.)
●●●●●●
Kontrola úchytů ve vozidle●●●
Kontrola úchytů mechanických ústrojí●●●●●●
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a
případné seřízení trysek●●●●●●
Kontrola polohy/opotřebení stírací lišty stěrače●●●●●●
Kontrola čistoty zámku víka zavazadlového prostoru, vyčištění a
namazání mechanismů●●●●●●
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
karbonového skeletu, aerodynamických prvků, pevných a
ohebných úseků potrubí (výfuk, dodávka paliva, brzdy), pryžových
prvků (manžet, prachovek poloos, objímek/pouzder, atd.)
●●●●●●
Kontrola stavu a opotřebení předních brzdových destiček a
kotoučů a fungování signalizace opotřebení destiček●●●●●●
Kontrola stavu a opotřebení zadních brzdových destiček a
kotoučů a fungování signalizace opotřebení destiček●●●●●●
128
ÚDRŽBA A PÉČE

Tisíce kilometrů 20 40 60 80 100 120
Měsíce 12 24 36 48 60 72
Kontrola a případné doplnění hladiny kapalin (chlazení motoru,
brzdy, ostřikovače, atd.)●●●●●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších agregátů●
Kontrola stavu rozvodového řemene●
Kontrola a případné seřízení dráhy páky parkovací brzdy (nebo
každých 12 měsíců)●●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti systémů
přívodu paliva/řízení motoru a převodovky; kontrola degradace
motorového oleje
●●●●●●
Kontrola a případné doplnění hladiny oleje v automatické
převodovce s duální spojkou●
Výměna zapalovacích svíček (#)●●
Výměna rozvodového řemene/ů vedlejších agregátů●
Výměna ozubeného rozvodového řemene (*)●
Výměna vložky vzduchového filtru●●●●●●
Výměna motorového oleje a olejového filtru(**)
(#) Pro zajištění správného fungování a předcházení vážnému poškození motoru je nutno dodržovat následující pravidla: používat výlučně svíčky specificky
certifikované pro tento motor, stejného typu a stejné značky (viz "Motor" v kapitole "Technické údaje"); přesně dodržovat interval výměny stanovený v Plánu
údržby. Doporučujeme si svíčky nechat vyměnit u specializované servisní sítě Alfa Romeo.
(*) Nezávisle na kilometrickém proběhu je nutno při náročném používání vozidla (tzn. studené klima, městský provoz, dlouhodobý provoz na volnoběh)vyměnit
řemen ovládání rozvodu každé čtyři roky nebo v každém případě jednou za pět let.
(**) Skutečný interval výměny oleje a olejového filtru závisí na podmínkách provozování vozidla a je signalizován kontrolkou nebo hlášením (je-li součástí výbavy
vozidla) na přístrojové desce nebo nicméně každých 12 měsíců.
129

PRAVIDELNÉ
KONTROLY
Po každých 1000 km nebo před
dlouhými cestami zkontrolujte a
případně obnovte:
hladina chladicí kapaliny motoru;
brzdová kapalina;
kapalina do ostřikovačů skel;
tlak vzduchu a stav pneumatik;
funkci systému osvětlení (světlomety,
ukazatelé směru, výstražná světla, atd.);
fungování soustavy stírání/ostřikování
a poloha/opotřebení stírače čelního
okna.
Vždy po 3 000 km zkontrolujte a
případně doplňte hladinu motorového
oleje.
PROVOZ VOZIDLA
ZA ZTÍŽENÝCH
PODMÍNEK
Podle plánu údržby v případě, že je
vozidlo používáno převážně za
následujících náročných stavů:
při náročném používání vozidla
například na závodní dráze;
prašné cesty;
krátké (méně než7-8km)
opakované jízdy při teplotě pod nulou;
jízda s motorem, který často běží
naprázdno, nebo při jízdách na dlouhé
vzdálenosti nízkou rychlostí či při dlouhé
odstávce vozidla;
je nutno provádět následující kontroly v
kratších intervalech, než je uvedeno v
plánu údržby:
kontrola stavu a opotřebení destiček
předních a zadních kotoučových brzd;
kontrola čistoty zámků zadního
výklopného víka, vyčištění a namazání
pákových mechanismů;
vizuální kontrola stavu: motoru,
převodovky, převodných orgánů
pohybu, pevných úseků a ohebných
úseků potrubí (výfuku - přívodu paliva -
brzd), pryžových prvků (kryty - manžety
- objímky - atd.)
kontrola stavu nabití a hladiny
elektrolytu baterie;
vizuální kontrola stavu hnacích
řemenů příslušenství;
kontrola a případná výměna
motorového oleje a olejového filtru;
kontrola a případná výměna
vzduchového filtru.
Jezdění na závodní dráze představuje
příležitostné používání vozidla, které
bylo zkonstruováno a vyrobeno pro
silniční provoz.
131

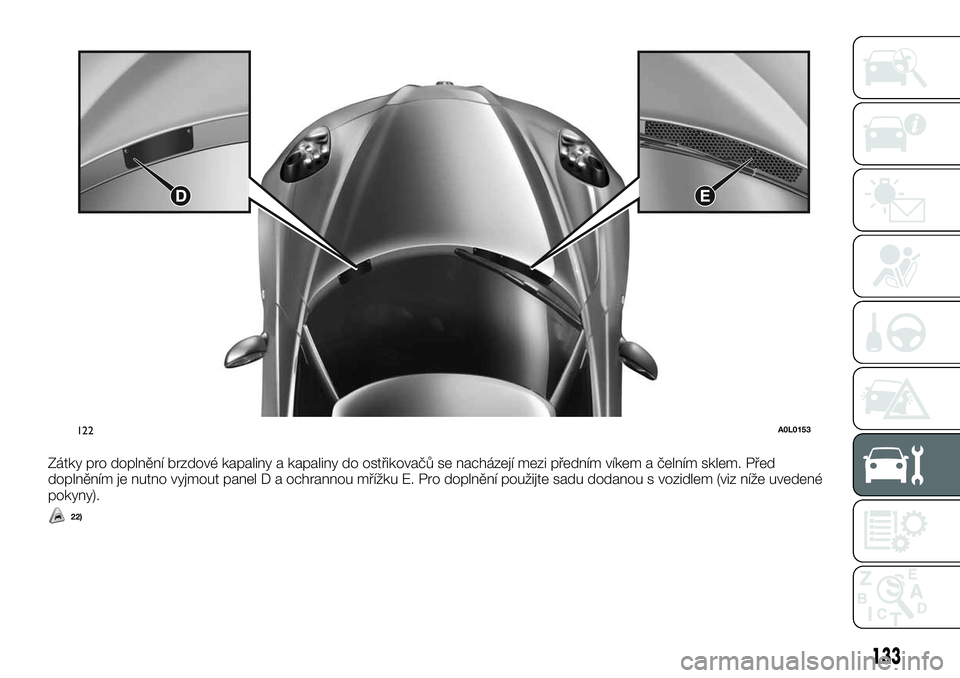

Zátky pro doplnění brzdové kapaliny a kapaliny do ostřikovačů se nacházejí mezi předním víkem a čelním sklem. Před
doplněním je nutno vyjmout panel D a ochrannou mřížku E. Pro doplnění použijte sadu dodanou s vozidlem (viz níže uvedené
pokyny).
22)
122A0L0153
133

MOTOROVÝ OLEJ
Zkontrolujte, zda se hladina oleje
nachází mezi značkami MIN a MAX na
měrce A obr. 121.
Postup při této kontrole: vytáhněte
měrku z uložení, očistěte ji utěrkou,
která nepouští vlákna, zasuňte měrku
zpět, znovu ji vytáhněte a zkontrolujte
hladinu oleje.
121)
Jakmile hladina oleje klesne na značku
MIN nebo pod tuto značku, doplňte
hladinu oleje plnicím ústím B
obr. 121 až na značku MAX
23)
Uzávěr plnicího ústí se vyšroubuje a pak
zašroubuje zpět nářadím A
vyobrazeným na obr. 123, které se
dodává s vozidlem.
Vytáhněte měrku A hladiny motorového
oleje, očistěte ji utěrkou, která nepouští
vlákna, a zasuňte ji zpět. Vytáhněte
měrku znovu a zkontrolujte, zda jehladina motorového oleje mezi
značkami MIN a MAX.
121)
UPOZORNĚNÍ Po případném
doplnění oleje se ujistěte, zda je
olejová zátka řádně utažena ve
svém uložení.
Po zašroubování uzávěru odstraňte
před zavřením kapoty motoru
nářadí A obr. 123a uložte ho zpět do
jeho místa, aby se neztratilo a
nepoškodil se motor.
Rozsah mezi značkami MIN a MAX
odpovídá asi jednomu litru oleje.
Spotřeba motorového oleje
24)3)
Motor spotřebuje asi 400 gramů oleje
na 1000 km.
V prvním období provozu se vozidlo
zabíhá. Spotřebu oleje lze proto
považovat za stabilizovanou teprve po
ujetí prvních 5 000 - 6 000 km.
UPOZORNĚNÍ Před kontrolou hladiny
po doplnění nebo výměně oleje
nechejte motor běžet několik sekund a
po vypnutí počkejte několik minut.
CHLADICÍ KAPALINA
MOTORU
122)
Hladinu kapaliny je nutno kontrolovat při
studeném motoru. Hladina se musí
nacházet mezi značkami MIN a MAX na
nádržcePři nedostatečné hladině vyšroubujte
uzávěr C obr. 121 nádržky a doplňte ji
kapalinou uvedenou části "Kapaliny a
maziva" v kapitole "Technické údaje".
KAPALINA DO
OSTŘIKOVAČŮ
123) 124)
Postup při kontrole hladiny kapaliny v
ostřikovačích:
aby nedocházelo ke kolizím,
zvedněte stěrače od skla postupem
uvedeným v části "Stěrač čelního skla"
v kapitole "Údržba a péče";
šroubovákem dodaným ve vozidle
vyšroubujte čtyři samořezné šrouby A
obr. 124. Vyndejte mříž víka;
oddělte uzávěr od ústí;
uzávěr nechejte vedle ústí, prst dejte
na prostřední otvor B obr. 125 uzávěru
a sejměte jej: hladina je vzlínavostí vidět
na kontrolní trubičce C obr. 126;
123A0L0231124A0L0130
134
ÚDRŽBA A PÉČE
25)
