2016 Alfa Romeo 4C Brugs- og vedligeholdelsesvejledning (in Danish)

SYMBOLER
På nogle af bilens komponenter findes
nogle farvede skilte, hvis symboler
angiver vigtige forholdsregler, som skal
overholdes i forhold til selve
komponenten. Under motorhjelmen
findes desuden en oversigt over de
anvendte symboler.
ALFA ROMEO CODE
STARTSPÆRRE
Dette er et elektronisk system til
spærring af motoren. Systemet øger
beskyttelsen mod forsøg på tyveri af
bilen. Systemet aktiveres automatisk,
når tændingsnøglen trækkes ud.
I hver nøgle er der en elektronisk
anordning, der kan identificere det
signal, som udsendes, under
tændingen af motoren, af en antenne
indbygget i tændingslåsen. Signalet
udgør det “kodeord”, der er forskelligt
hver gang bilen startes og som bevirker,
at styreenheden genkender nøglen og
tillader start.
1)
Funktion
Når nøglen drejes til position MAR inden
motoren startes, afgiver styreenheden
for Alfa Romeo CODE en
godkendelseskode til
motorstyreenheden for at ophæve
spærringen.
Afsendelsen af godkendelseskoden
sker kun, når Alfa Romeo CODE har
godkendt den kode, som overføres fra
nøglen.
Ved at dreje nøglen til position STOP
deaktiverer Alfa Romeo CODE
motorstyreenhedens funktioner.
Uregelmæssig funktion
Hvis nøglens kode ikke genkendes
korrekt under startproceduren, tænderden digitale kontrollampe
på
displayet.
Drej i så fald nøglen tilbage til position
STOP og derefter igen til position MAR.
Forsøg med en anden af bilens nøgler,
hvis motoren forbliver spærret. Kontakt
et autoriseret Alfa Romeo værksted,
hvis det stadig ikke lykkes at starte
motoren.
Hvis kontrollampen lyser op under
kørsel
Hvis den digitale kontrollampe
lyser op på displayet under kørslen,
betyder det, at systemet gennemfører
en selvtest (fx på grund af et
spændingsfald).
Hvis den digitale kontrollampe
fortsætter med at være tændt, skal
du kontakte Alfa Romeos dedikerede
servicenet.
VIGTIGT
1)Kraftige stød kan beskadige de
elektroniske komponenter i nøglen. Nøglen
bør ikke udsættes for direkte sollys, da
dette kan skade de elektroniske
komponenter.
14
BILENS INDRETNING

NØGLER
NØGLE UDEN
FJERNBETJENING
Funktion
Metalklingen A fig. 5 anvendes til
betjening af:
Tændingslås
Dørlås.
NØGLE MED
FJERNBETJENING
Funktion
(afhængigt af versioner/markeder)
Metalklingen A fig. 6 anvendes til
betjening af:
Tændingslås
Dørlås.
Tryk på knappen B for at åbne/lukke
metalklingen.
1)
Åbning af døre
Kort tryk på knappen
: oplåsning af
døre, timet tænding af loftbelysningen i
kabinen og dobbelt blink fra blinklysene
(afhængigt af versioner/markeder).
Oplåsningen af døre sker automatisk,
hvis brændstofafbryderen aktiveres.
Hvis en eller flere døre ikke er korrekt
lukket ved dørlåsningen, blinker
lysdioden hurtigt sammen med
blinklysene.
Låsning af døre
Kort tryk på knappen
: låsning af
døre, timet slukning af loftbelysningen i
kabinen og enkelt blink fra blinklysene
(afhængigt af versioner/markeder).
Hvis en eller flere døre er åbne,
foretages låsningen ikke. Dette angives
ved at blinklyset blinker hurtigt
(afhængigt af versioner/markeder).
Dørene låses, selv om bagagerummet
er åbent.
Med hastigheder over 20 km/t sker derautomatisk låsning af dørene, hvis den
specifikke funktion er indstillet.
Når dørene låses udefra (med
fjernbetjeningen), tænder lysdioden A
fig. 7 i nogle sekunder, hvorefter den
begynder at blinke (præventiv funktion).
Når dørene låses indefra (ved tryk på
knappen
på instrumentbrættet)
bliver lysdioden ved med at lyse fast.
EKSTRA NØGLER MED
FJERNBETJENING
Systemet kan genkende op til 8
fjernbetjeninger. Henvend dig til et
autoriseret Alfa Romeo værksted, hvis
du får brug for en ny eller ekstra nøgle
med fjernbetjening. Medbring
kodekortet, gyldig legitimation samt
dokumentation for ejerforholdet.
5A0L0005
6A0L0006
7A0L0007
15

UDSKIFTNING AF
BATTERI I
FJERNBETJENING
FremgangsmådeTryk på knappen A fig. 8 for at åbne
metalklingen B. Drej skruen C til
med en skruetrækker.
Tag batteriholderen D ud, og udskift
batteriet E (husk at vende polerne
korrekt). Monter batteriholderen D i
nøglen, og lås den ved at dreje skruen
C til position
.
BEMÆRK
1)Tryk kun på knappen B, når nøglen
befinder sig i sikker afstand fra kroppen,
specielt fra øjnene, og fra genstande der
kunne tage skade (f.eks. tøj). For at undgå
at andre, specielt børn, kan komme til at
trykke på knappen, må nøglen ikke
efterlades uden opsyn.
VIGTIGT
1)Brugte batterier er skadelige for miljøet.
De skal derfor kastes i særlige
indsamlingsbeholdere i overensstemmelse
med gældende bestemmelser. Du kan også
aflevere dem til Alfa Romeos servicenet,
som da vil sørge for bortskaffelsen.
ALARM
(afhængigt af versioner/markeder)
Funktion
Alarmen udløses i følgende tilfælde:hvis en af dørene eller bagklappen
åbnes af uvedkommende (overvågning
af bilens omkreds)
hvis nogen forsøger at starte bilen
(hvis tændingslåsen drejes til position
MAR)
hvis batterikablerne klippes over
hvis noget bevæger sig i kabinen
(rumovervågning)
hvis bilen løftes eller hælder
unormalt.
Alarmens udløsning angives ved et
akustisk og visuelt signal (blinklysene
blinker i nogle sekunder).
Funktionsmåden kan variere fra marked
til marked. Der vil dog altid være en
grænse for antallet af cyklusser af lyd-
og lyssignaler, hvorefter systemet
genoptager sin normale kontrolfunktion.
VIGTIGT! Sikring mod start af motoren
varetages af startspærresystemet Alfa
Romeo CODE, der automatisk aktiveres
når tændingsnøglen trækkes ud.
VIGTIGT! Den elektroniske alarm er
tilpasset gældende love og
bestemmelser i det land, hvor bilen er
solgt.
8A0L0008
16
BILENS INDRETNING1)

Tilkobling
Træk tændingsnøglen ud fra stilling
STOP, og sørg for, at dørene og
bagklap er lukket. Ret derefter
fjernbetjeningen mod bilen, og tryk på
og slip knappen
.
Afhængigt af versioner/markeder kan
anlægget udsende et visuelt signal og
aktivere dørlåsen.
Inden alarmen tilkobles udføres en
selvdiagnosticering, der varer cirka 30
sekunder. Under denne fase blinker
lysdioden på instrumentgruppen med
cirka ét blink i sekundet.
Efter selvdiagnosticeringen blinker
lysdioden med lavere hastighed (cirka ét
blink for hver 3 sekunder).
Hvis der efter alarmens aktivering
afgives yderligere et lydsignal og/eller
visuelt signal via lysdioden på
instrumentgruppen, deaktiveres
alarmen efter cirka 4 sekunder fra
tilkoblingen ved at trykke på knappen
, Kontroller, at døre og bagagerum er
lukket korrekt og genaktiver systemet
ved at trykke på knappen
.
Hvis alarmen udsender et lydsignal til
trods for, at dørene og bagklappen er
korrekt lukket, betyder det, at der er
konstateret en fejl ved systemets
funktion. Kontakt et autoriseret Alfa
Romeo værksted.
Frakobling
Tryk på knappen.
Der sker følgende (afhængigt af
versioner/markeder):
Blinklygterne giver to korte blink.
Dørene låses op.
VIGTIGT! Alarmsystemet frakobles ikke,
hvis centrallåsen betjenes med nøglens
metalklinge.
VIGTIGT! Hvis tyverialarmen aktiveres,
eller for at afbryde lydsignal og visuel
signalering i tilfælde af aktivering, kan
man trykke på knappen
eller dreje
tændingsnøglen på MAR i mindst 5
sekunder, hvorefter systemet frakobles.
Udelukkelse
Alarmen kan sættes helt ud af funktion
(fx ved opmagasinering af bilen). Lås
blot bilen ved at dreje nøglens
metalklinge i låsen.
VIGTIGT! Hvis fjernbetjeningens batteri
er fladt, eller hvis der er opstået en
systemfejl, kan man afbryde alarmen
ved at stikke nøglen i tændingslåsen og
dreje den til position MAR.
Rumovervågning /
antiløft-funktion
For at sikre korrekt funktion af
beskyttelsen skal man lukke
sideruderne helt.
For at udelukke rumovervågningen skal
man dreje tændingsnøglen fra position
STOP til position MAR to gange efterhinanden, hvorefter alarmen tilkobles
inden 15 sekunder ved tryk på knappen
på fjernbetjeningen. Frakobling af
funktionen angives ved, at lysdioden på
instrumentgruppen blinker i nogle
sekunder.
For at udelukke antiløft-funktionen skal
man dreje tændingsnøglen fra position
STOP til position MAR tre gange efter
hinanden og tilkobler alarmen inden 15
sekunder ved tryk på knappen
på
fjernbetjeningen.
Frakobling af funktionen angives ved, at
lysdioden på instrumentgruppen blinker
i nogle sekunder.
Udelukkelse af funktionerne
rumovervågning og antiløft skal
gentages hver gang instrumentgruppen
slukkes.
17

TÆNDINGSLÅS
Funktion
Nøglen har tre stillinger fig. 9:
STOP: standset, nøglen kan trækkes
ud, ratlåsen aktiveres. Dele af det
elektriske udstyr (fx autoradio,
centrallås, alarm osv.) kan dog
benyttes.
MAR: kørestilling. Alt elektrisk udstyr
kan benyttes.
AVV: start af motor.
Tændingslåsen er udstyret med et
sikkerhedssystem, der bevirker at
startmotoren ikke kan aktiveres igen, før
nøglen har været drejet tilbage på
STOP.
3)
RATLÅS
Tilkobling
Træk tændingsnøglen ud fra position
STOP, og drej rattet til det låses.
Frakobling
Bevæg rattet let fra side til side og drej
tændingsnøglen frem til position MAR.
4) 5)
BEMÆRK
2)Ved beskadigelse af tændingslåsen
(f.eks. tyveriforsøg), bør man lade
funktionen kontrollere hos Alfa Romeos
servicenet, før kørslen genoptages.
3)Tag altid nøglen med dig, når du stiger
ud af bilen for at undgå, at nogen utilsigtet
aktiverer betjeningsanordningerne. Husk
altid at indkoble den elektriske
parkeringsbremse. Efterlad aldrig børn i
bilen uden opsyn.
4)Det er strengt forbudt at foretage nogen
form for eftermarkedsarbejder, der
medfører ændringer af styretøjet eller
ratakslen (f.eks. montering af ekstra
tyveribeskyttelse), da dette kan påvirke
systemets funktion og sikkerhed og
medføre bortfald af garantibeføjelser og
bevirke, at betingelserne for bilens
godkendelse ikke længere er opfyldt.
5)Træk aldrig tændingsnøglen ud, når bilen
er i bevægelse, da dette vil få ratlåsen til at
blokere styretøjet så snart rattet drejes.
Dette gælder altid, også under slæbning af
bilen.
SÆDER
INDSTILLING
Indstilling fremad/bagud
(afhængigt af versioner/markeder)
Løft grebet A fig. 10 og skub sædet
frem eller tilbage. Hænderne skal hvile
på ratkransen under kørslen.
6) 7)
Alfa Romeo anbefaler: Sædet skal
indstilles således, at når man træder på
bremsepedalen, så trykker hele
fodfladen mod pedalen. Samtidig skal
højre ben stadig være en smule bøjet.
På den måde kan føreren i nødstilfælde
yde et tilstrækkeligt tryk på
bremsepedalen, hvilket i ulykkestilfælde
også medfører mindre risiko for at
beskadige benene.
9A0L0010
10A0L0011
18
BILENS INDRETNING
2)

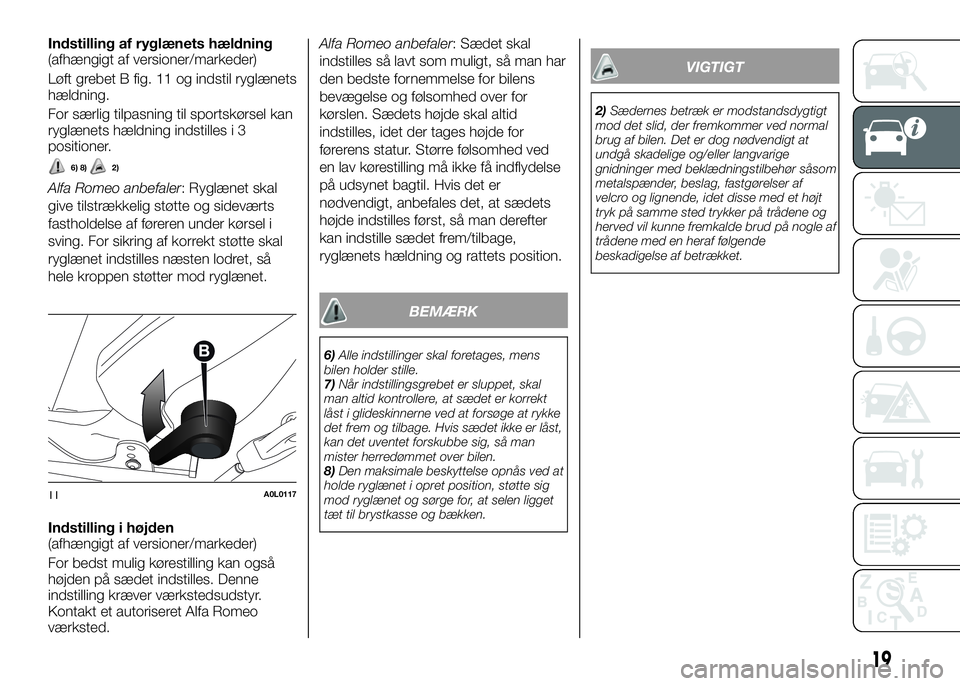

Indstilling af ryglænets hældning
(afhængigt af versioner/markeder)
Løft grebet B fig. 11 og indstil ryglænets
hældning.
For særlig tilpasning til sportskørsel kan
ryglænets hældning indstilles i 3
positioner.
6) 8)2)
Alfa Romeo anbefaler: Ryglænet skal
give tilstrækkelig støtte og sideværts
fastholdelse af føreren under kørsel i
sving. For sikring af korrekt støtte skal
ryglænet indstilles næsten lodret, så
hele kroppen støtter mod ryglænet.
Indstilling i højden
(afhængigt af versioner/markeder)
For bedst mulig kørestilling kan også
højden på sædet indstilles. Denne
indstilling kræver værkstedsudstyr.
Kontakt et autoriseret Alfa Romeo
værksted.Alfa Romeo anbefaler: Sædet skal
indstilles så lavt som muligt, så man har
den bedste fornemmelse for bilens
bevægelse og følsomhed over for
kørslen. Sædets højde skal altid
indstilles, idet der tages højde for
førerens statur. Større følsomhed ved
en lav kørestilling må ikke få indflydelse
på udsynet bagtil. Hvis det er
nødvendigt, anbefales det, at sædets
højde indstilles først, så man derefter
kan indstille sædet frem/tilbage,
ryglænets hældning og rattets position.
BEMÆRK
6)Alle indstillinger skal foretages, mens
bilen holder stille.
7)Når indstillingsgrebet er sluppet, skal
man altid kontrollere, at sædet er korrekt
låst i glideskinnerne ved at forsøge at rykke
det frem og tilbage. Hvis sædet ikke er låst,
kan det uventet forskubbe sig, så man
mister herredømmet over bilen.
8)Den maksimale beskyttelse opnås ved at
holde ryglænet i opret position, støtte sig
mod ryglænet og sørge for, at selen ligget
tæt til brystkasse og bækken.
VIGTIGT
2)Sædernes betræk er modstandsdygtigt
mod det slid, der fremkommer ved normal
brug af bilen. Det er dog nødvendigt at
undgå skadelige og/eller langvarige
gnidninger med beklædningstilbehør såsom
metalspænder, beslag, fastgørelser af
velcro og lignende, idet disse med et højt
tryk på samme sted trykker på trådene og
herved vil kunne fremkalde brud på nogle af
trådene med en heraf følgende
beskadigelse af betrækket.
11A0L0117
19

RAT
Indstilling
Rattet kan indstilles til siderne samt op
og ned.
Rattet indstilles ved at løsne grebet A
fig. 12 og skubbe det fremad (position
1). Lås derefter grebet A ved at trække
det mod rattet (position 2).
9) 10)
Alfa Romeo anbefaler: Efter indstilling af
sædet frem/tilbage og indstilling af
ryglænets hældning kan du indstille
rattet. For at kontrollere, om rattet er ikorrekt position, skal du strække
venstre arm helt ud, indtil du kan nå
(ikke gribe om) den øverste del af
ratkransen med håndleddet. Samtidig
skal førerens skuldre hvile mod
ryglænet. I denne position, og hvis man
griber om rattet i "kl. 9.15"-position
(hvis hænderne placeres på rattet, som
om urets visere stod på 9 og 15), skal
der gerne være 90 grader mellem arm
og underarm. På denne vis har man
den bedste kontrol over rattet og kan
bruge rattet som et
præcisionsinstrument og ikke som
støtte i sving. Denne kørestilling er også
ergonomisk korrekt og letter trætheden
under kørsel.
BEMÆRK
9)Alle indstillinger skal foretages, mens
bilen holder stille med standset motor.
10)Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejde, der
medfører ændringer af styretøjet eller
ratakslen (fx montering af ekstra
tyveribeskyttelse), da dette kan influere
negativt på systemets funktion og
sikkerhed, og kan medføre bortfald af
garantibeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
BAKSPEJLE
INDVENDIGT BAKSPEJL
Indstilling
Med grebet fig. 13 kan man skifte
mellem normal og blændfri stilling.
SIDESPEJLE
Elektrisk indstilling
Indstilling af spejlene er kun mulig med
tændingsnøglen drejet over på MAR.
Vælg det ønskede spejl ved hjælp af
anordningen A fig. 14:
12A0L0012
13A0L0013
20
BILENS INDRETNING

position 1: venstre sidespejl valgt
position 2: højre sidespejl valgt
Det valgte spejl indstilles ved at trykke
på knappenBidefireretninger, der er
vist med pilene.
11)
VIGTIGT Når indstillingen er færdig,
drejes anordningen A til position 0 for at
undgå, at spejlet flytter sig utilsigtet.
Alfa Romeo anbefaler: Indstil
bakspejlene således, at du har så få
"blinde vinkler" som muligt.
Manuel indfoldning af spejl
Spejlene kan om nødvendigt foldes ind
langs siden fra position 1 til position 2
fig. 15.VIGTIGT Under kørslen skal
sidespejlene altid være i position 1.
Afdugning af udvendige spejle
(afhængigt af versioner/markeder)
Tryk på knappen
fig. 16 for at
aktivere denne funktion.
Aktiveringen af funktionen angives ved,
at den digitale kontrollampe tænder på
displayet.
For at afbryde funktionen hurtigere
trykkes igen på knappen
.
BEMÆRK
11)Det udvendige sidespejl i førersiden
ændrer afstandsopfattelsen let i sving.
14A0L001415A0L001516A0L0025
21
