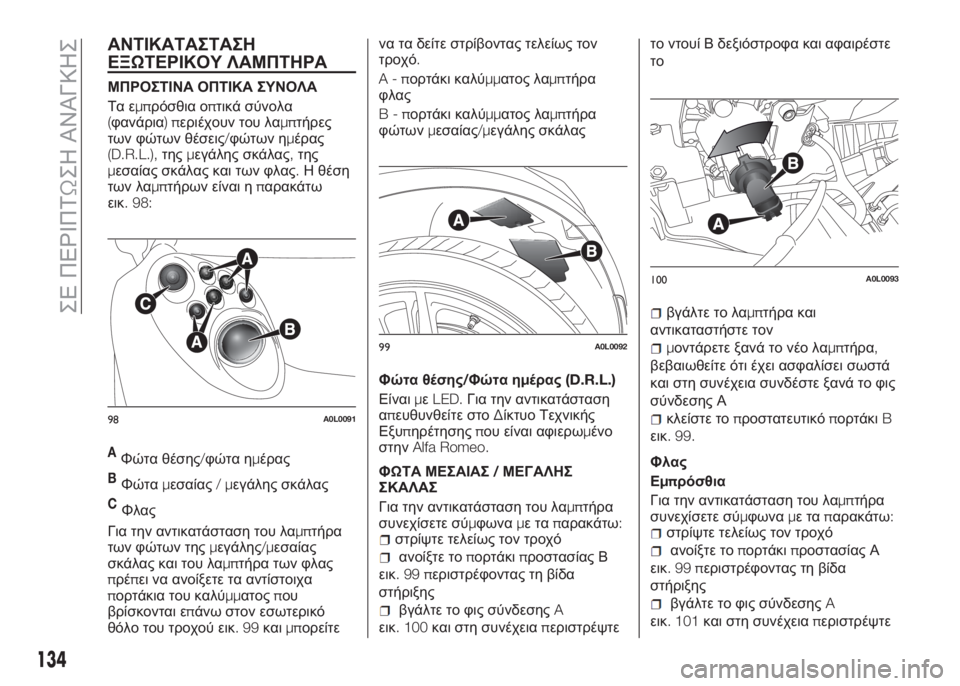

2016 Alfa Romeo 4C ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Τα εμπρόσθια οπτικά σύνολα
(φανάρια)περιέχουν του λαμπτήρες
των φώτων θέσεις/φώτων ημέρας
(D.R.L.),τηςμεγάλης σκάλας,της
μεσαίας σκάλας και των φλας.Η θέση
των λαμπτήρων είναι ηπαρακάτω
εικ. 98:
AΦώτα θέσης/φώτα ημέρας
BΦώταμεσαίας/μεγάλης σκάλας
CΦλας
Για την αντικατάσταση του λαμπτήρα
των φώτων τηςμεγάλης/μεσαίας
σκάλας και του λαμπτήρα των φλας
πρέπει να ανοίξετε τα αντίστοιχα
πορτάκια του καλύμματοςπου
βρίσκονται επάνω στον εσωτερικό
θόλο του τροχού εικ.99καιμπορείτενα τα δείτε στρίβοντας τελείως τον
τροχό.
A-πορτάκι καλύμματος λαμπτήρα
φλας
B-πορτάκι καλύμματος λαμπτήρα
φώτωνμεσαίας/μεγάλης σκάλας
Φώτα θέσης/Φώτα ημέρας(D.R.L.)
ΕίναιμεLED.Για την αντικατάσταση
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησηςπου είναι αφιερωμένο
στηνAlfa Romeo.
ΦΩΤΑ ΜΕΣΑΙΑΣ/ΜΕΓΑΛΗΣ
ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
στρίψτε τελείως τον τροχό
ανοίξτε τοπορτάκιπροστασίας Β
εικ.99περιστρέφοντας τη βίδα
στήριξης
βγάλτε το φις σύνδεσηςA
εικ. 100και στη συνέχειαπεριστρέψτετο ντουί Β δεξιόστροφα και αφαιρέστε
το
βγάλτε το λαμπτήρα και
αντικαταστήστε τον
μοντάρετε ξανά το νέο λαμπτήρα,
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
και στη συνέχεια συνδέστε ξανά το φις
σύνδεσης Α
κλείστε τοπροστατευτικόπορτάκιB
εικ. 99.
Φλας
Εμπρόσθια
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
στρίψτε τελείως τον τροχό
ανοίξτε τοπορτάκιπροστασίας Α
εικ.99περιστρέφοντας τη βίδα
στήριξης
βγάλτε το φις σύνδεσηςA
εικ. 101και στη συνέχειαπεριστρέψτε
98A0L0091
99A0L0092
100A0L0093
134
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

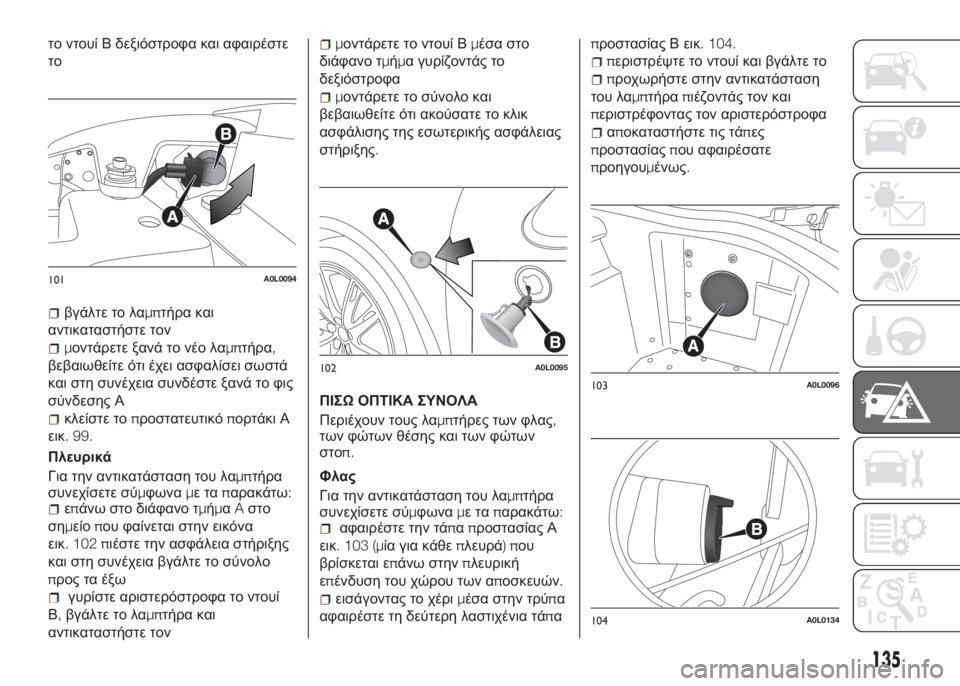

το ντουί Β δεξιόστροφα και αφαιρέστε
το
βγάλτε το λαμπτήρα και
αντικαταστήστε τον
μοντάρετε ξανά το νέο λαμπτήρα,
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
και στη συνέχεια συνδέστε ξανά το φις
σύνδεσης Α
κλείστε τοπροστατευτικόπορτάκι Α
εικ. 99.
Πλευρικά
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
επάνω στο διάφανο τμήμαAστο
σημείοπου φαίνεται στην εικόνα
εικ. 102 πιέστε την ασφάλεια στήριξης
και στη συνέχεια βγάλτε το σύνολο
προς τα έξω
γυρίστε αριστερόστροφα το ντουί
Β,βγάλτε το λαμπτήρα και
αντικαταστήστε τον
μοντάρετε το ντουί Βμέσα στο
διάφανο τμήμα γυρίζοντάς το
δεξιόστροφα
μοντάρετε το σύνολο και
βεβαιωθείτε ότι ακούσατε το κλικ
ασφάλισης της εσωτερικής ασφάλειας
στήριξης.
ΠΙΣΩΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τους λαμπτήρες των φλας,
των φώτων θέσης και των φώτων
στοπ.
Φλας
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
αφαιρέστε την τάπαπροστασίας Α
εικ. 103 (μία για κάθεπλευρά)που
βρίσκεται επάνω στηνπλευρική
επένδυση του χώρου των αποσκευών.
εισάγοντας το χέριμέσα στην τρύπα
αφαιρέστε τη δεύτερη λαστιχένια τάπαπροστασίας Β εικ. 104.
περιστρέψτε το ντουί και βγάλτε το
προχωρήστε στην αντικατάσταση
του λαμπτήραπιέζοντάς τον και
περιστρέφοντας τον αριστερόστροφα
αποκαταστήστε τις τάπες
προστασίαςπου αφαιρέσατε
προηγουμένως.
101A0L0094
102A0L0095
103A0L0096
104A0L0134
135

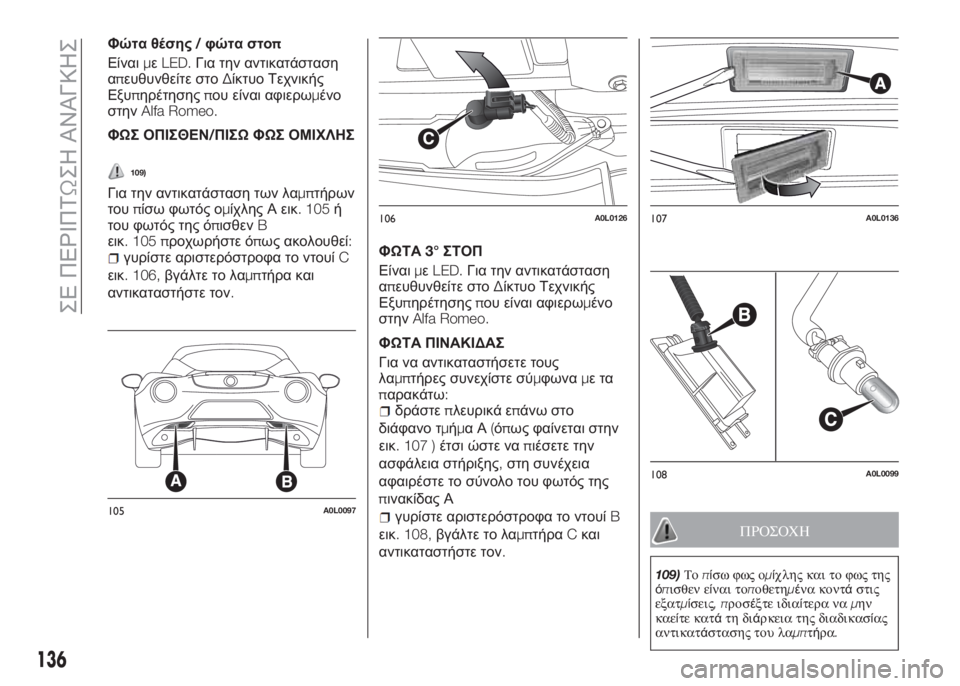

Φώτα θέσης/φώτα στοπ
ΕίναιμεLED.Για την αντικατάσταση
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησηςπου είναι αφιερωμένο
στηνAlfa Romeo.
ΦΩΣ ΟΠΙΣΘΕΝ/ΠΙΣΩΦΩΣ ΟΜΙΧΛΗΣ
109)
Για την αντικατάσταση των λαμπτήρων
τουπίσω φωτός ομίχλης Α εικ. 105ή
του φωτός της όπισθενB
εικ. 105 προχωρήστε όπως ακολουθεί:
γυρίστε αριστερόστροφα το ντουίC
εικ. 106,βγάλτε το λαμπτήρα και
αντικαταστήστε τον.ΦΩΤΑ3°ΣΤΟΠ
ΕίναιμεLED.Για την αντικατάσταση
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησηςπου είναι αφιερωμένο
στηνAlfa Romeo.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
δράστεπλευρικά επάνω στο
διάφανο τμήμαΑ(όπως φαίνεται στην
εικ. 107 )έτσι ώστε ναπιέσετε την
ασφάλεια στήριξης,στη συνέχεια
αφαιρέστε το σύνολο του φωτός της
πινακίδας Α
γυρίστε αριστερόστροφα το ντουίB
εικ. 108,βγάλτε το λαμπτήραCκαι
αντικαταστήστε τον.ΠΡΟΣΟΧΗ
109)Τοπίσω φως ομίχλης και το φως της
όπισθεν είναι τοποθετημένα κοντάστις
εξατμίσεις,προσέξτε ιδιαίτερα ναμην
καείτε κατάτη διάρκεια της διαδικασίας
αντικατάστασης του λαμπτήρα.
105A0L0097
106A0L0126107A0L0136
108A0L0099
136
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

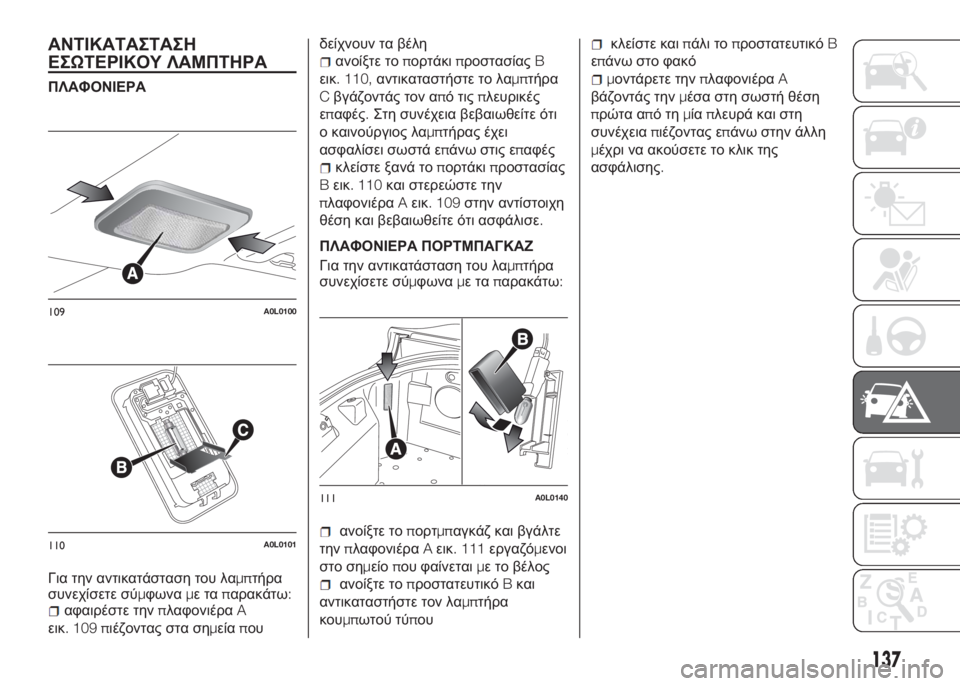

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΣΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
ΠΛΑΦΟΝΙΕΡΑ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
αφαιρέστε τηνπλαφονιέραA
εικ. 109 πιέζοντας στα σημείαπουδείχνουν τα βέλη
ανοίξτε τοπορτάκιπροστασίαςB
εικ. 110,αντικαταστήστε το λαμπτήρα
Cβγάζοντάς τον από τιςπλευρικές
επαφές.Στη συνέχεια βεβαιωθείτε ότι
ο καινούργιος λαμπτήρας έχει
ασφαλίσει σωστά επάνω στις επαφές
κλείστε ξανά τοπορτάκιπροστασίας
Bεικ. 110και στερεώστε την
πλαφονιέραAεικ. 109στην αντίστοιχη
θέση και βεβαιωθείτε ότι ασφάλισε.
ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
ανοίξτε τοπορτμπαγκάζ και βγάλτε
τηνπλαφονιέραAεικ. 111εργαζόμενοι
στο σημείοπου φαίνεταιμε το βέλος
ανοίξτε τοπροστατευτικόBκαι
αντικαταστήστε τον λαμπτήρα
κουμπωτού τύπου
κλείστε καιπάλι τοπροστατευτικόB
επάνω στο φακό
μοντάρετε τηνπλαφονιέραA
βάζοντάς τηνμέσα στη σωστή θέση
πρώτα απότημίαπλευρά και στη
συνέχειαπιέζοντας επάνω στην άλλη
μέχρι να ακούσετε το κλικ της
ασφάλισης.
109A0L0100
110A0L0101
111A0L0140
137

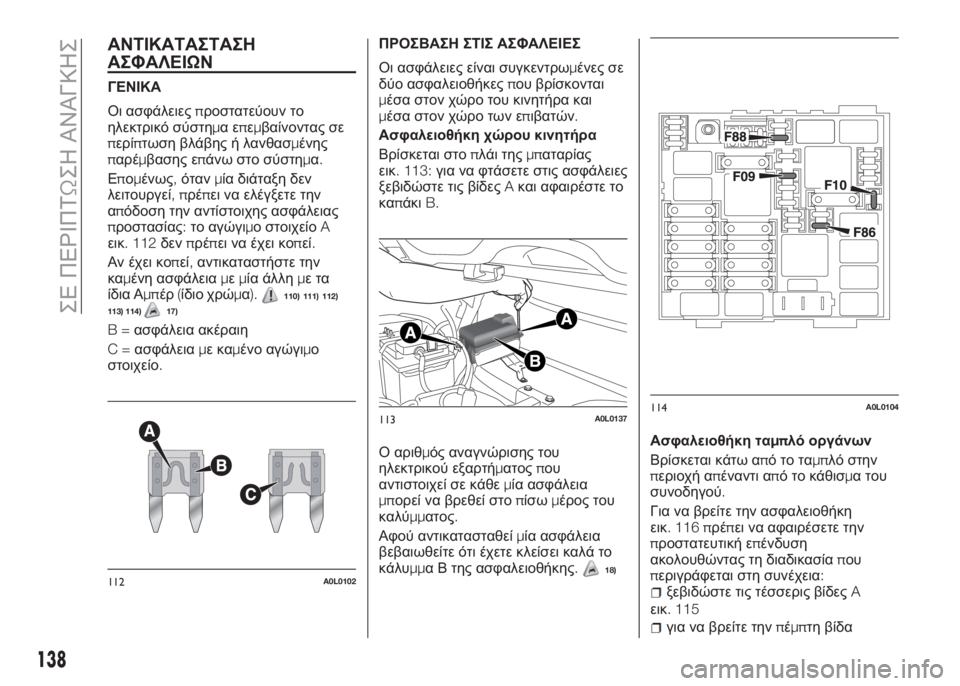

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειεςπροστατεύουν το
ηλεκτρικό σύστημαεπεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Επομένως,ότανμία διάταξη δεν
λειτουργεί,πρέπει να ελέγξετε την
απόδοση την αντίστοιχης ασφάλειας
προστασίας:το αγώγιμο στοιχείοA
εικ. 112δενπρέπει να έχει κοπεί.
Αν έχει κοπεί,αντικαταστήστε την
καμένη ασφάλειαμεμία άλλημετα
ίδια Αμπέρ(ίδιο χρώμα).
110) 111) 112)
113) 114)17)
B=ασφάλεια ακέραιη
C=ασφάλειαμεκαμένο αγώγιμο
στοιχείο.
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες είναι συγκεντρωμένες σε
δύο ασφαλειοθήκεςπου βρίσκονται
μέσα στον χώρο του κινητήρα και
μέσα στον χώρο των επιβατών.
Ασφαλειοθήκη χώρου κινητήρα
Βρίσκεται στοπλάι τηςμπαταρίας
εικ. 113:για να φτάσετε στις ασφάλειες
ξεβιδώστε τις βίδεςAκαι αφαιρέστε το
καπάκιB.
Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματοςπου
αντιστοιχεί σε κάθεμία ασφάλεια
μπορεί να βρεθεί στοπίσωμέρος του
καλύμματος.
Αφού αντικατασταθείμία ασφάλεια
βεβαιωθείτε ότι έχετε κλείσει καλά το
κάλυμμα Β της ασφαλειοθήκης.
18)
Ασφαλειοθήκη ταμπλό οργάνων
Βρίσκεται κάτω απότοταμπλό στην
περιοχή απέναντι από το κάθισμα του
συνοδηγού.
Για να βρείτε την ασφαλειοθήκη
εικ. 116 πρέπει να αφαιρέσετε την
προστατευτική επένδυση
ακολουθώντας τη διαδικασίαπου
περιγράφεται στη συνέχεια:
ξεβιδώστε τις τέσσερις βίδεςA
εικ. 115
για να βρείτε τηνπέμπτη βίδα
112A0L0102
113A0L0137114A0L0104
138
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

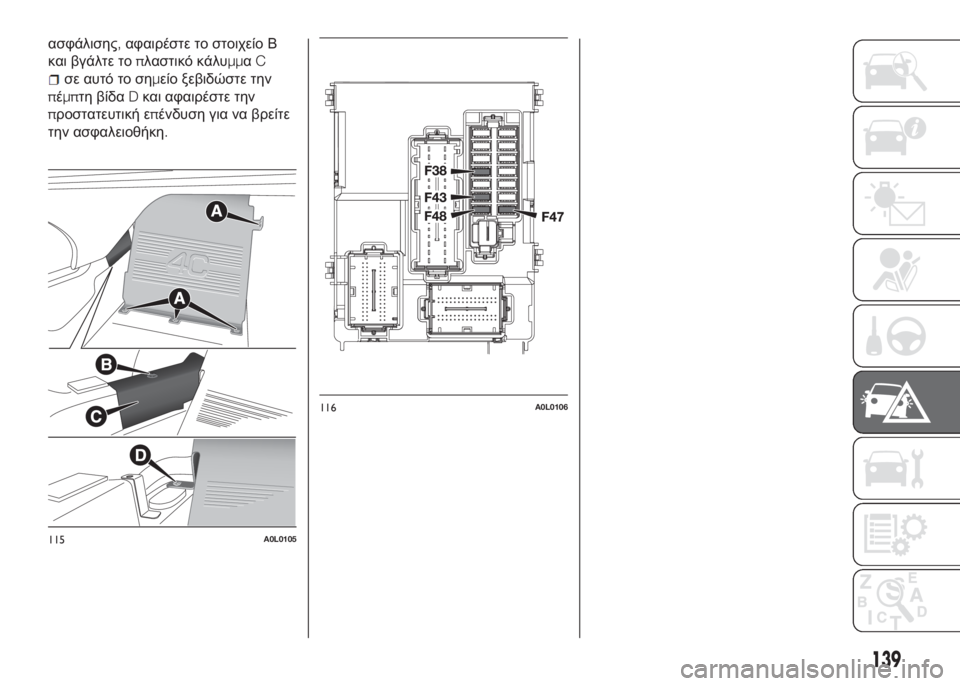

ασφάλισης,αφαιρέστε το στοιχείο Β
και βγάλτε τοπλαστικό κάλυμμαC
σε αυτό το σημείο ξεβιδώστε την
πέμπτη βίδαDκαι αφαιρέστε την
προστατευτική επένδυση για να βρείτε
την ασφαλειοθήκη.
115A0L0105
116A0L0106
139

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑεικ. 114
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Διακόπτης δέσμης φωτός τουπροβολέα(για εκδόσεις/αγορές στις οποίεςπροβλέπεται) F09 5
Μονοτονική κόρναF10 10
Πρίζα12V /αναπτήραςF86 15
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτώνF88 7,5
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝεικ. 116
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Κεντρικό κλείδωμαF38 15
Αντλία διπλής κατεύθυνσης γιαπλύσιμοπαρμπρίζF43 20
+30Ηλεκτρικάπαράθυρα στηνπλευρά του οδηγούF47 20
+30Ηλεκτρικάπαράθυρα στηνπλευρά του συνοδηγούF48 20
ΠΡΟΣΟΧΗ
110)Στηνπερίπτωσηπου η ασφάλεια σταματήσει,απευθυνθείτε στοΔίκτυο Τεχνικής Εξυπηρέτησηςπου είναι αφιερωμένο στηνAlfa
Romeo.
111)Ποτέμην αντικαθιστάτεμία ασφάλειαμεμίαάλληηοποίαέχειπερισσότερα Αμπέρ·ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ.
112)Αν καείμία γενικήασφάλειαπροστασίας(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE)απευθυνθείτε στοΔίκτυο Τεχνική
ς Εξυπηρέτησης
που είναι αφιερωμένο στηνAlfa Romeo.
113)Πριν αντικαταστήσετεμία ασφάλεια,ελέγξτεότιέχει αφαιρεθείτο κλειδίαπότο διακόπτη ανάφλεξης καιότιόλες οιάλλες
ηλεκτρικές συσκευέςέχουν σβήσει/απενεργοποιηθεί.
114)Εάνεπέμβειμία γενικήασφάλεια για τηνπροστασία των συστημάτων ασφάλειας(σύστημα αερόσακου,σύστη
μαπέδησης),των
συστημάτων κινητήρα-μετάδοσης(σύστημα κινητήρα,σύστημα κιβωτίου ταχυτήτων)ήτου συστήματος διεύθυνσης,απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησηςπου είναι αφιερωμένο στηνAlfa Romeo.
140
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Σημείωση
17)Ποτέμην αντικαθιστάτεμίακαμένη ασφάλειαμεμεταλλικάσύρματαήάλλο υλικό
18)Εάνείναι απαραίτητο ναπλύνετε τον χώρο του κινητήραπροσέξτε ναμην ψεκάσετε το νερόκατευθείαν επάνω στην ασφαλειοθήκη.
