2016 Alfa Romeo 4C ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

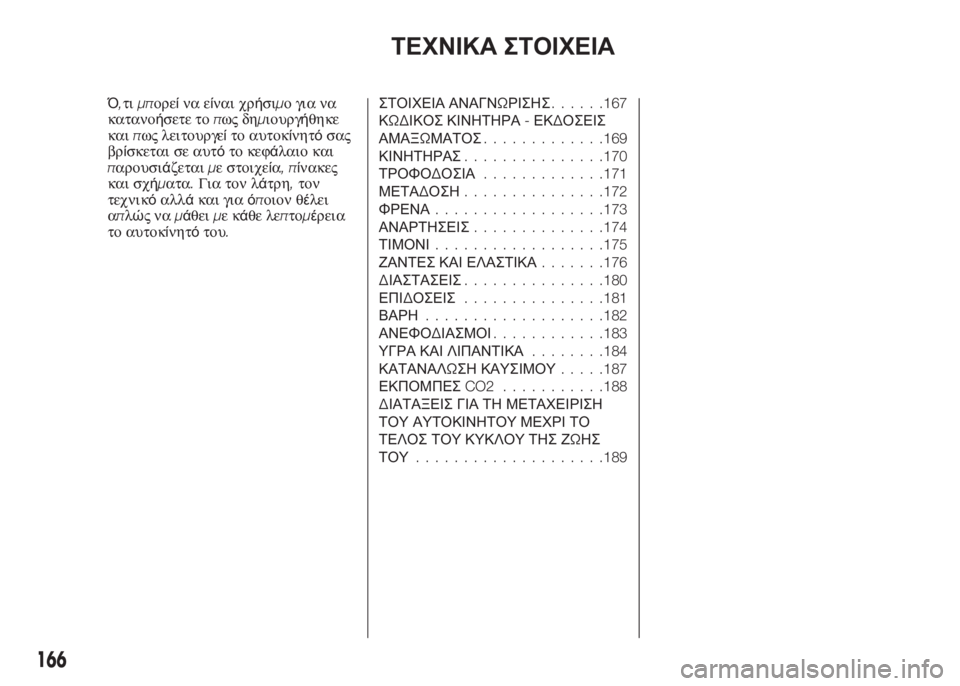

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Ό,τιμπορείνα είναι χρήσιμο για να
κατανοήσετε τοπως δημιουργήθηκε
καιπως λειτουργείτο αυτοκίνητόσας
βρίσκεται σε αυτότο κεφάλαιο και
παρουσιάζεταιμε στοιχεία,πίνακες
και σχήματα.Για τον λάτρη,τον
τεχνικόαλλάκαι γιαόποιον θέλει
απλώςναμάθειμεκάθε λεπτομέρεια
το αυτοκίνητότου.ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣ......167
ΚΩΔΙΚΟΣ ΚΙΝΗΤΗΡΑ-ΕΚΔΟΣΕΙΣ
ΑΜΑΞΩΜΑΤΟΣ.............169
ΚΙΝΗΤΗΡΑΣ...............170
ΤΡΟΦΟΔΟΣΙΑ.............171
ΜΕΤΑΔΟΣΗ...............172
ΦΡΕΝΑ..................173
ΑΝΑΡΤΗΣΕΙΣ..............174
ΤΙΜΟΝΙ..................175
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ.......176
ΔΙΑΣΤΑΣΕΙΣ...............180
ΕΠΙΔΟΣΕΙΣ...............181
ΒΑΡΗ...................182
ΑΝΕΦΟΔΙΑΣΜΟΙ............183
ΥΓΡΑ ΚΑΙ ΛΙΠΑΝΤΙΚΑ........184
ΚΑΤΑΝΑΛΩΣΗ ΚΑΥΣΙΜΟΥ.....187
ΕΚΠΟΜΠΕΣCO2 ...........188
ΔΙΑΤΑΞΕΙΣ ΓΙΑ ΤΗ ΜΕΤΑΧΕΙΡΙΣΗ
ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ΜΕΧΡΙ ΤΟ
ΤΕΛΟΣ ΤΟΥ ΚΥΚΛΟΥ ΤΗΣ ΖΩΗΣ
ΤΟΥ....................189
166

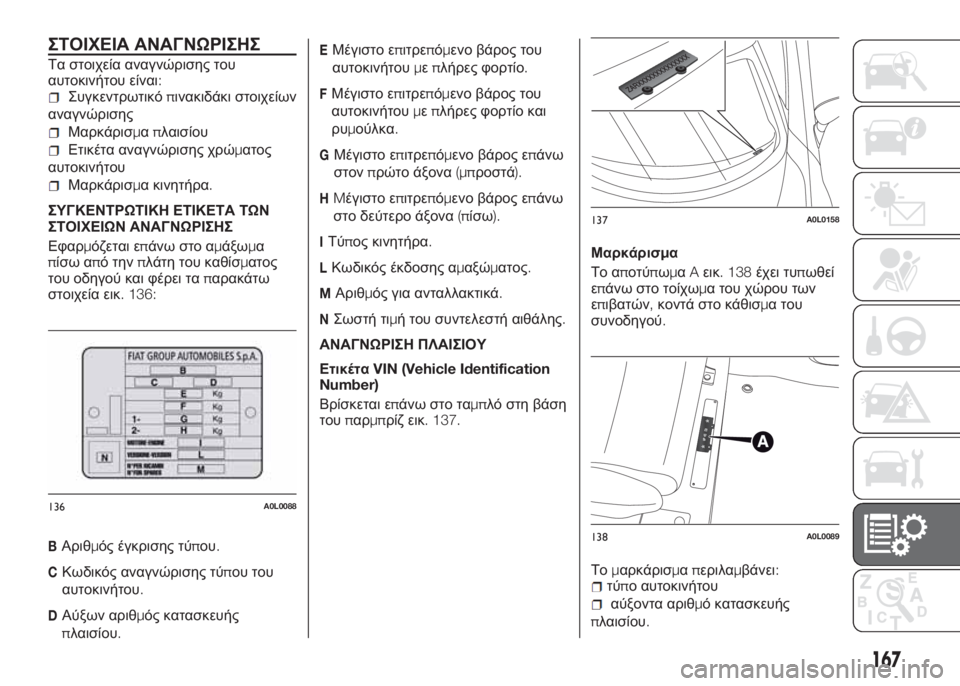

ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣ
Τα στοιχεία αναγνώρισης του
αυτοκινήτου είναι:
Συγκεντρωτικόπινακιδάκι στοιχείων
αναγνώρισης
Μαρκάρισμαπλαισίου
Ετικέτα αναγνώρισης χρώματος
αυτοκινήτου
Μαρκάρισμα κινητήρα.
ΣΥΓΚΕΝΤΡΩΤΙΚΗ ΕΤΙΚΕΤΑ ΤΩΝ
ΣΤΟΙΧΕΙΩΝ ΑΝΑΓΝΩΡΙΣΗΣ
Εφαρμόζεται επάνω στο αμάξωμα
πίσω από τηνπλάτη του καθίσματος
του οδηγού και φέρει ταπαρακάτω
στοιχεία εικ. 136:
BΑριθμός έγκρισης τύπου.
CΚωδικός αναγνώρισης τύπου του
αυτοκινήτου.
DΑύξων αριθμός κατασκευής
πλαισίου.
EΜέγιστο επιτρεπόμενο βάρος του
αυτοκινήτουμεπλήρες φορτίο.
FΜέγιστο επιτρεπόμενο βάρος του
αυτοκινήτουμεπλήρες φορτίο και
ρυμούλκα.
GΜέγιστο επιτρεπόμενο βάρος επάνω
στονπρώτο άξονα(μπροστά).
HMέγιστο επιτρεπόμενο βάρος επάνω
στο δεύτερο άξονα(πίσω).
IΤύπος κινητήρα.
LΚωδικός έκδοσης αμαξώματος.
MΑριθμός για ανταλλακτικά.
NΣωστή τιμή του συντελεστή αιθάλης.
ΑΝΑΓΝΩΡΙΣΗ ΠΛΑΙΣΙΟΥ
ΕτικέταVIN (Vehicle Identification
Number)
Βρίσκεται επάνω στο ταμπλό στη βάση
τουπαρμπρίζ εικ. 137.Μαρκάρισμα
Το αποτύπωμαAεικ. 138έχει τυπωθεί
επάνω στο τοίχωμα του χώρου των
επιβατών,κοντά στο κάθισμα του
συνοδηγού.
Τομαρκάρισμαπεριλαμβάνει:
τύπο αυτοκινήτου
αύξοντα αριθμό κατασκευής
πλαισίου.
136A0L0088
137A0L0158
138A0L0089
167

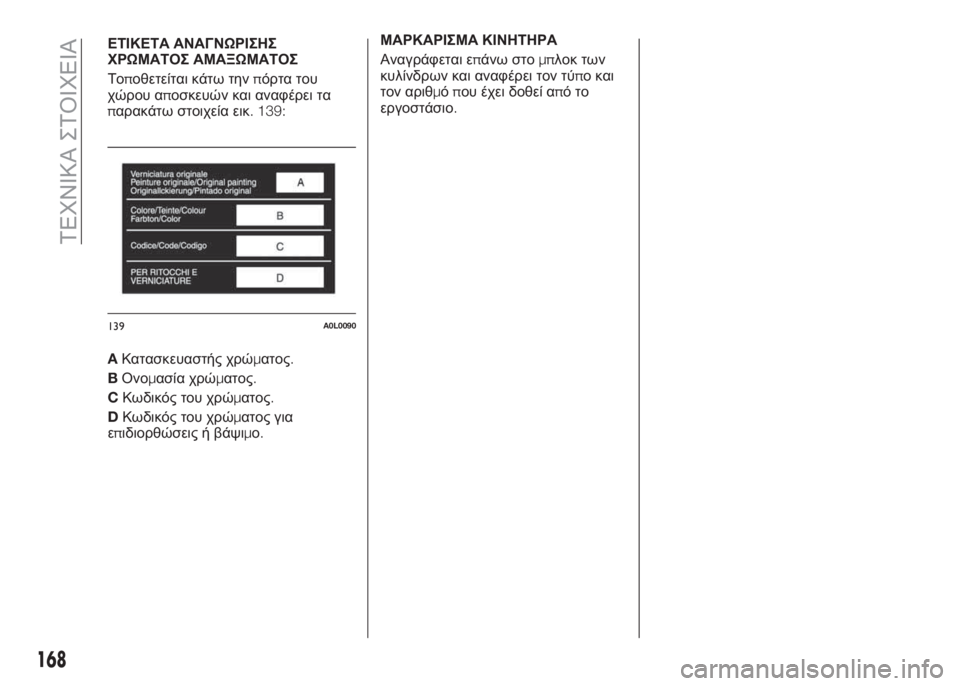

ΕΤΙΚΕΤΑ ΑΝΑΓΝΩΡΙΣΗΣ
ΧΡΩΜΑΤΟΣ ΑΜΑΞΩΜΑΤΟΣ
Τοποθετείται κάτω τηνπόρτα του
χώρου αποσκευών και αναφέρει τα
παρακάτω στοιχεία εικ. 139:
AΚατασκευαστής χρώματος.
BΟνομασία χρώματος.
CΚωδικός του χρώματος.
DΚωδικός του χρώματος για
επιδιορθώσεις ή βάψιμο.
ΜΑΡΚΑΡΙΣΜΑ ΚΙΝΗΤΗΡΑ
Αναγράφεται επάνω στομπλοκ των
κυλίνδρων και αναφέρει τον τύπο και
τον αριθμόπου έχει δοθεί απότο
εργοστάσιο.
139A0L0090
168
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΚΩΔΙΚΟΣ ΚΙΝΗΤΗΡΑ-ΕΚΔΟΣΕΙΣ ΑΜΑΞΩΜΑΤΟΣ
Εκδόσεις Κωδικός κινητήρα Εκδόσεις αμαξώματος
Βενζινοκινητήρας1750 Turbo960A1000 960CXB1A 01
169

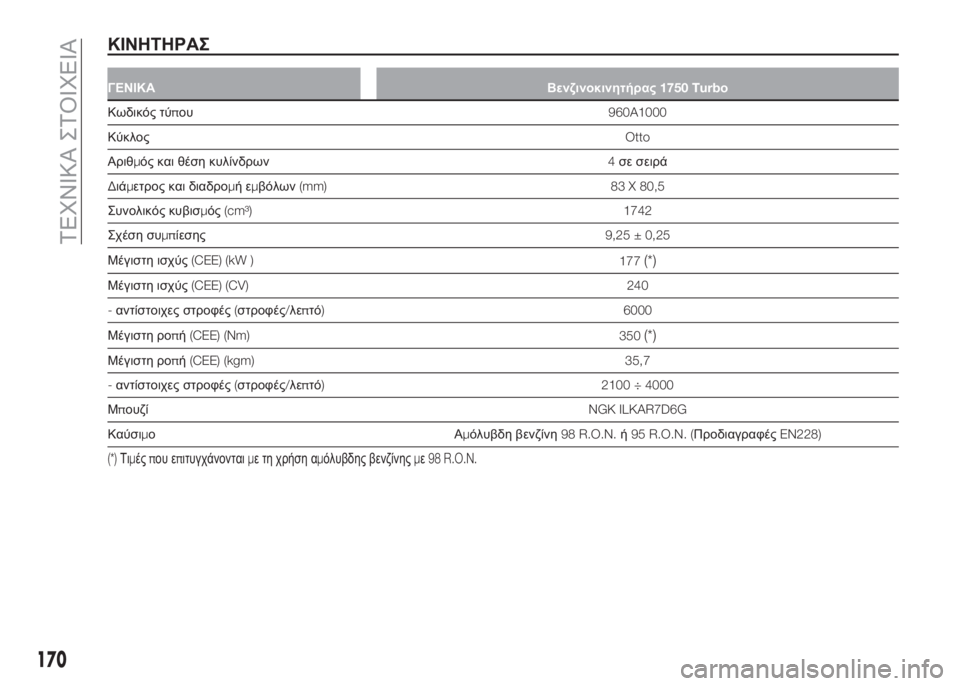

ΚΙΝΗΤΗΡΑΣ
ΓΕΝΙΚΑ Βενζινοκινητήρας1750 Turbo
Κωδικός τύπου960A1000
ΚύκλοςOtto
Αριθμός και θέση κυλίνδρων4σε σειρά
Διάμετρος και διαδρομήεμβόλων(mm) 83 X 80,5
Συνολικός κυβισμός(cm³) 1742
Σχέση συμπίεσης9,25 ± 0,25
Μέγιστη ισχύς(CEE) (kW )
177
(*)
Μέγιστη ισχύς(CEE) (CV) 240
-αντίστοιχες στροφές(στροφές/λεπτό) 6000
Μέγιστη ροπή(CEE) (Nm)
350
(*)
Μέγιστη ροπή(CEE) (kgm) 35,7
-αντίστοιχες στροφές(στροφές/λεπτό) 2100 ÷ 4000
ΜπουζίNGK ILKAR7D6G
ΚαύσιμοΑμόλυβδη βενζίνη98 R.O.N.ή95 R.O.N. (ΠροδιαγραφέςEN228)
(*)Τιμέςπου επιτυγχάνονταιμε τη χρήση αμόλυβδης βενζίνηςμε98 R.O.N.
170
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΤΡΟΦΟΔΟΣΙΑ
ΕκδόσειςΤροφοδοσία
Βενζινοκινητήρας1750 Turbo140)Άμεσος ηλεκτρονικός ψεκασμόςμευπερσυμπιεστή καιintercooler
ΠΡΟΣΟΧΗ
140)Τροποποιήσειςήεπισκευές στο σύστημα τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται σωστάήπου δεν λαμβάνουν υπόψη τις
τεχνικέςπροδιαγραφές του συστήματοςμπορούνναπροκαλέσουν δυσλειτουργίες οι οποίες υπάρχειπερίπτωση να οδηγήσουν στον
κίνδυνοπρόκλησης φωτιάς.
171

ΜΕΤΑΔΟΣΗ
Εκδόσεις Κιβώτιοταχυτήτων Συμπλέκτης Κίνηση
Βενζινοκινητήρας1750 TurboΣειριακό6ταχυτήτωνμπροστά
συν την όπισθεν,με
ηλεκτροϋδραυλικό επιλογέα
ηλεκτρονικής διαχείρισηςΗλεκτροϋδραυλική διάταξημε
ηλεκτρονική εντολήπου δρα
επάνω σε διπλό ξηρό
συμπλέκτηΠίσω
172
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΦΡΕΝΑ
Εκδόσεις Εμπρόσθιων φρένων Οπίσθιων φρένων Χειρόφρενο
Βενζινοκινητήρας1750 TurboΜε δίσκο αυτοαεριζόμενα Με δίσκο αυτοαεριζόμεναΚατευθύνεται από την
καστάνια,δρα σταπίσω φρένα
173
