2016 Abarth 124 Spider Kezelési és karbantartási útmutató (in Hungarian)

Törölje le az ottmaradt tisztítószert egy
tiszta vízbe mártott és jól kicsavart
törlőruhával.
A tisztítás céljából kihúzott biztonsági
öveket visszahúzás előtt alaposan
szárítsa meg és ügyeljen rá, hogy ne
maradjon rajtuk nedvesség.
MEGJEGYZÉS Alaposan tisztítsa meg a
beszennyeződött biztonsági öveket. Ha
nem tisztítja meg őket, később ez még
nehezebb lesz és kihathat a biztonsági
övek egyenletes visszahúzására.
MŰANYAG RÉSZEK
KARBANTARTÁSA
53)
Műszerfal tetejének karbantartása
213)
Törölje le a beszennyezett területet
enyhe mosószeres vízzel (kb. 5%-os
oldattal) átitatott puha ruhával.
Törölje le az ottmaradt tisztítószert egy
tiszta vízbe mártott és jól kicsavart
törlőruhával.
ALCANTARA
RÉSZEGYSÉGEK
54)
Az Alcantara részegységek
helyreállításának folyamata:
a felszínt enyhe marseille szappannal
és vízzel megnedvesített, mikroszálas
törlőkendővel kezelje, ügyelve arra,hogy az egész fedett területet
benedvesítse egységes, enyhe nyomást
használva (ne dörzsölje erősen);
öblítse és csavarja ki a mikroszálas
törlőkendőt, majd ismét törölje át a
kezelt felszínt;
hagyja megszáradni, majd puha
kefével finoman kefélje át.
FIGYELMEZTETÉS
213)Ne permetezzen vizet a jármű
utasterébe. Veszélyes dolog vizet
permetezni a jármű utasterébe, hiszen az
olyan elektromos készülékek, mint például
a rádió vagy a kapcsolók nedvessé válva
hibásan működhetnek vagy tüzet
okozhatnak a járműben.
214)Ha valamelyik biztonsági öv
kirojtosodik vagy meghorzsolódott,
cseréltesse ki egy Abarth
márkakereskedésben. Ha egy biztonsági
övet ilyen állapotban használnak, nem tud
teljes mértékben funkcionálni, ami súlyos
sérüléshez vagy halálesethez vezethet.
215)Enyhe mosószerrel tisztítsa meg a
biztonsági öveket. Ha szerves oldószereket
használnak a biztonsági övek tisztítására
vagy foltossá válnak vagy kifakulnak,
előfordulhat, hogy ennek
eredményeképpen meggyengülnek, nem
tudnak teljes egészében funkcionálni, ami
súlyos sérülést vagy halálesetet okozhat.
216)Ne használjon a jármű belsejének
tisztítására gyúlékony anyagot, például
petrolétert vagy finomított benzint. A
tisztítással járó dörzsölés által keltett
elektrosztatikus töltés tüzet okozhat.217)Ne tartson aeroszolos palackokat az
autóban: felrobbanhatnak. Az aeroszolos
palackokat legfeljebb 50 °C hőmérsékleten
szabad tárolni. Forró, nyári napokon a
gépkocsi belsejében a hőmérséklet jóval
meghaladhatja ezt az értéket, ami a
palackok felrobbanását okozhatja.
218)A pedálok alatt nem lehetnek
akadályozó tárgyak a padlón; ügyeljen rá,
hogy a szőnyegek mindig ki legyenek
simítva és ne akadályozzák a pedálokat
működés közben.FIGYELMEZTETÉS
53)Sose használjon alkoholt, benzint vagy
ezek származékait a kijelzők és a műszerfal
lencséinek tisztítására.
54)Ne használjon "kemény" mesterséges
kefét, mert az javíthatatlan kárt okozhat az
anyagban. Ne végezzen részleges, helyi
felújításokat, mert azok esztétikai
különbségeket okozhatnak a kezelt és a
kezeletlen területek közt. Ne használjon
alkohol- vagy keton alapú oldószereket.
183

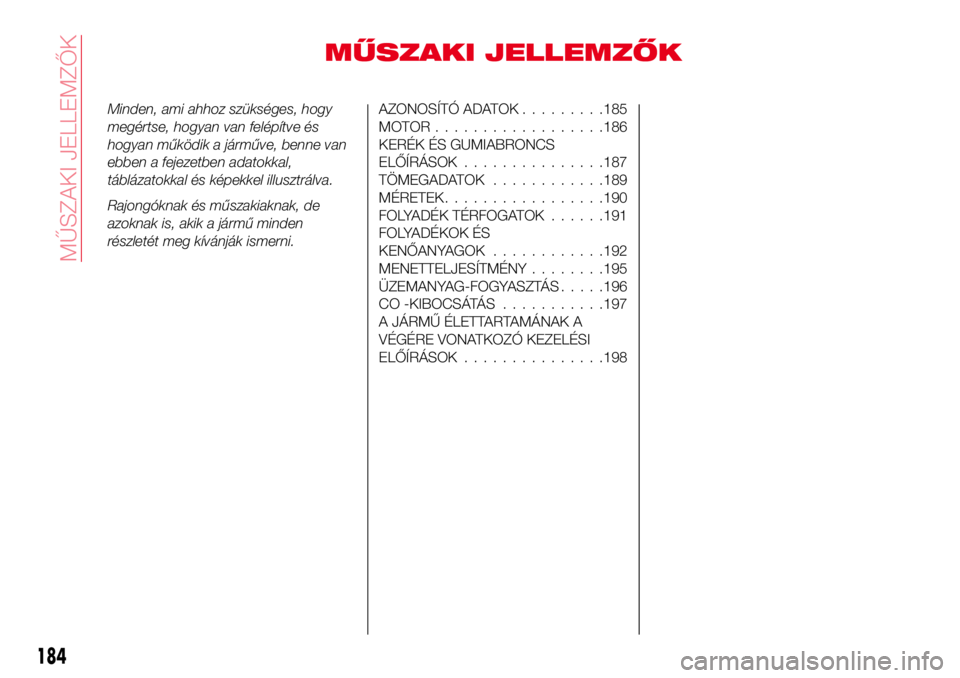

MŰSZAKI JELLEMZŐK
Minden, ami ahhoz szükséges, hogy
megértse, hogyan van felépítve és
hogyan működik a járműve, benne van
ebben a fejezetben adatokkal,
táblázatokkal és képekkel illusztrálva.
Rajongóknak és műszakiaknak, de
azoknak is, akik a jármű minden
részletét meg kívánják ismerni.AZONOSÍTÓ ADATOK.........185
MOTOR..................186
KERÉK ÉS GUMIABRONCS
ELŐÍRÁSOK...............187
TÖMEGADATOK............189
MÉRETEK.................190
FOLYADÉK TÉRFOGATOK......191
FOLYADÉKOK ÉS
KENŐANYAGOK............192
MENETTELJESÍTMÉNY........195
ÜZEMANYAG-FOGYASZTÁS.....196
CO -KIBOCSÁTÁS...........197
A JÁRMŰ ÉLETTARTAMÁNAK A
VÉGÉRE VONATKOZÓ KEZELÉSI
ELŐÍRÁSOK...............198
184
MŰSZAKI JELLEMZŐK

AZONOSÍTÓ ADATOK
MODELLAZONOSÍTÓ TÁBLA
A modellazonosító tábla az ajtóoszlop
bal oldalán található (lásd az ábrát).
ALVÁZSZÁM / JÁRMŰ AZONOSÍTÓ
SZÁM
(Írország / Egyesült Királyság)
Alvázszám: nyissa fel az ábrán látható
fedelet az alvázszám ellenőrzéséhez.Járműazonosító szám(lásd az ábrát).
GUMIABRONCS NYOMÁS CÍMKE
A gumiabroncs nyomás címke az
ajtóoszlop bal oldalán található a
balkormányos változatoknál ábra 158,
illetve az ajtóoszlop jobb oldalán
található a jobbkormányos
változatoknál.MOTORSZÁM
A motorszám címke a motoron
található.
(155. ábra)10010103-121-001AB
(156. ábra)10010109-333-333AB
(157. ábra)10010104-122-001AB
(158. ábra)10010109-321-321AB
185

MOTOR
219)
Verzió 1.4 Turbo Multi Air 170 LE
Működési módOtto
Hengerek száma és elrendezése 4, soros
Hengerfurat x dugattyúlöket (mm) 72,0 x 84,0
Teljes lökettérfogat (cm³) 1368
Kompresszióviszony9,8:1
Maximális teljesítmény (EEC) (kW) 125
Maximális teljesítmény (EEC) (LE) 170
megfelelő motor fordulatszám (fordulat/perc) 5500
Maximális nyomaték (EEC) (Nm) 250
Maximális nyomaték (EEC) (kpm) 25,5
megfelelő motor fordulatszám (fordulat/perc) 2500
GyújtógyertyákNGK SIKR9A7
Üzemanyag Ólmozatlan benzin: 95 RON (kísérleti oktánszám) (EN 228 előírások)
FIGYELMEZTETÉS Amikor az irídium gyertyákat tisztítja, ne használjon drótkefét. Az irídium ötvözeten és a platina csúcson levő
finom részecske bevonat megsérülhet.
FIGYELMEZTETÉS
219)A üzemanyag-ellátó rendszer olyan módosításai vagy javításai, melyeket nem helyesen végeznek el, vagy melyek nem veszik figyelembe a
rendszer technikai jellemzőit, tűzveszélyhez vezető meghibásodásokat okozhatnak.
186
MŰSZAKI JELLEMZŐK

KERÉK ÉS
GUMIABRONCS
ELŐÍRÁSOK
KERÉKTÁRCSÁK ÉS
GUMIABRONCSOK
220)
55)
MEGJEGYZÉS A gumiabroncsokat
optimálisan illesztették járműve
alvázához. Amikor gumiabroncsot
cserél, az FCA az ajánlja, hogy az
eredetileg a járműre szerelt
gumiabronccsal azonos típusú
gumiabroncsot szereljen fel. A
részletekért vegye fel a kapcsolatot egy
Abarth márkakereskedéssel.
Ellenőrizze a gumiabroncsnyomás
címkét méret és levegő nyomás
tekintetében (ld. a
„Gumiabroncsnyomás” című bekezdést
a „Gondozás és karbantartás” című
fejezetben.
FIGYELMEZTETÉS Ha a Tulajdonosi
kézikönyv és a regisztrációs
dokumentum között eltérés mutatkozik,
úgy az utóbbiban szereplő információ a
mérvadó. A biztonságos vezetés
érdekében a jármű mindegyik kerekét
ugyanolyan gyártmányú és típusú
gumiabronccsal kell felszerelni.FIGYELMEZTETÉS A tömlő nélküli
gumiabroncsokba soha nem szabad
tömlőt szerelni.
FIGYELMEZTETÉS
220)Ha olyan téli gumiabroncsot használ,
amelynek a sebesség besorolása kisebb,
mint a Regisztrációs dokumentumban
szereplőé, akkor ne lépje túl a használatban
levő gumiabroncs sebesség besorolásának
megfelelő maximális sebességet.
FIGYELMEZTETÉS
55)Csökkentse a sebességet, ha hóláncok
vannak felszerelve; ilyenkor ne haladja meg
az 50 km/h (30 mph) sebességet. Ügyeljen
a gödrökre és más úthibákra, ne hajtson fel
a járdaszélre, és ne közlekedjen tartósan
hómentes utakon, hogy kímélje a járművet
és az útburkolatot.
187

FELSZERELT KERÉKTÁRCSÁK ÉS GUMIABRONCSOK
Keréktárcsák Sztenderd gumiabroncs Téli gumiabroncs
7J x 17 205/45 R17 84W 205/45 R17 84 M+S (*)
(*) Terhelési index és sebesség jel: 84Q/84S/84H/84V/84W
188
MŰSZAKI JELLEMZŐK

TÖMEGADATOK
Menetkész tömeg (kézi sebességváltó): 1060 kg
Menetkész tömeg (automata sebességváltó): 1080 kg
189

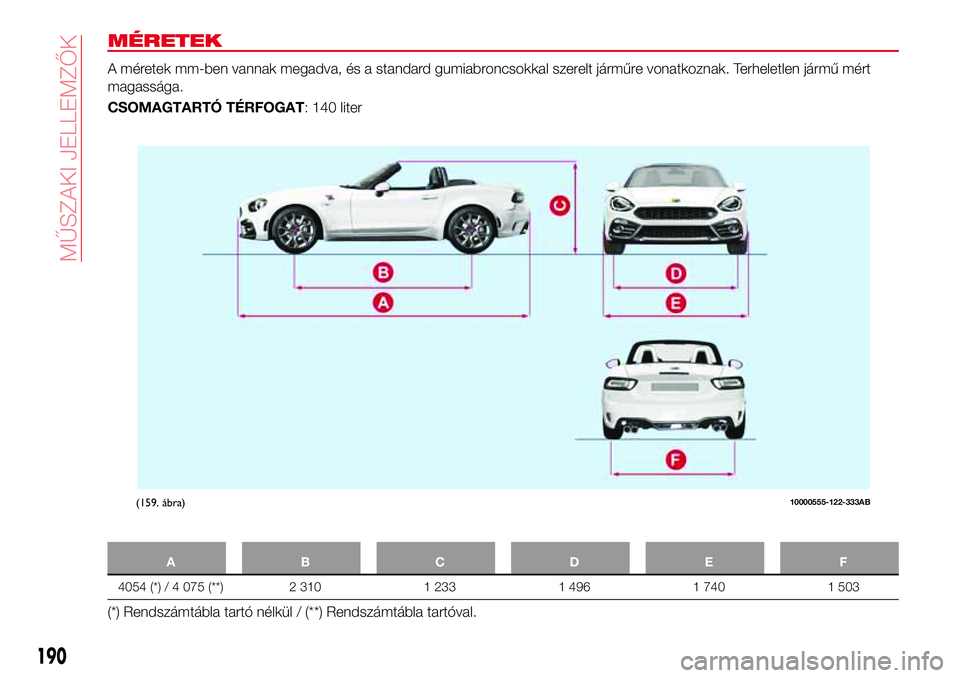

MÉRETEK
A méretek mm-ben vannak megadva, és a standard gumiabroncsokkal szerelt járműre vonatkoznak. Terheletlen jármű mért
magassága.
CSOMAGTARTÓ TÉRFOGAT: 140 liter
ABCDE F
4054 (*) / 4 075 (**) 2 310 1 233 1 496 1 740 1 503
(*) Rendszámtábla tartó nélkül / (**) Rendszámtábla tartóval.
(159. ábra)10000555-122-333AB
190
MŰSZAKI JELLEMZŐK
