2016 Abarth 124 Spider Kezelési és karbantartási útmutató (in Hungarian)

UTÁNFUTÓ
VONTATÁS
Az Ön autóját nem tervezték
vontatásra.
135

VÉSZHELYZETBEN
Defektes gumi vagy kiégett izzó?
Néha probléma akadályozhatja az
utazását.
A vészhelyzettel kapcsolatos oldalak
segítenek Önnek abban, hogy a kritikus
helyzeteket önállóan és nyugodtan
kezelje.
Szükséghelyzet esetén ajánljuk, hogy
hívja fel a garanciafüzetben levő zöld
számot.
Lehetséges a hazai vagy az univerzális
nemzetközi zöld szám hívása is, hogy
megtudja, hol van a legközelebbi Abarth
márkaképviselet.VÉSZVILLOGÓ LÁMPA........137
IZZÓCSERE...............137
BIZTOSÍTÉKCSERE..........146
GUMIABRONCS SZERELŐ
KÉSZLET.................153
INDÍTÁS
SEGÉDAKKUMULÁTORRAL.....159
A JÁRMŰ VONTATÁSA ........161
VÉSZHELYZETI VONTATÁ S......163
136
VÉSZHELYZETBEN

VÉSZVILLOGÓ
LÁMPA
KEZELŐSZERV
A lámpák be- és kikapcsolásához
nyomja meg az ábra 106 gombot.
Nyomja le a vészvillogó gombot, az
összes irányjelző lámpa villogni fog. A
vészvillogó ellenőrző lámpa
ésa
műszercsoportban egyidejűleg villogni
fog.
VÉSZLEÁLLÁS JELZŐ
RENDSZER
A rendszer kikapcsol, amikor azt
állapítja meg, hogy a fékpedált
felengedték vagy a vészfékezési helyzet
már nem áll fenn a csökkentett jármű
sebesség alapján.
Ha a rendszer megállapítja, hogy egy
ilyen helyzet áll fenn, valamennyiirányjelző gyorsan villog arra
figyelmeztetve a mögötte levő jármű
vezetőjét, hogy egy hirtelen fékezés
történt.
Ennek a rendszernek a célja annak
megállapítása, hogy nagyobb erővel
nyomta le a fékpedált mint normál
fékezés esetén, pl. egy vészfékezést
igénylő helyzetben.
Ha a járművét teljesen megállítja,
miközben valamennyi irányjelző gyorsan
villog, a irányjelzők gyors villogása átvált
normál villogásra.
A vészleállás jelző rendszer nem
működik körülbelül 60 km/h alatti jármű
sebességnél.
Ha a fékpedált lenyomja, miközben
csúszós úton halad, a vészleállás jelző
rendszer működésbe léphet, aminek
eredményeképpen valamennyi
irányjelző és sávváltás jelző villogni
kezd.
IZZÓCSERE
ÁLTALÁNOS TUDNIVALÓK
161) 162) 163) 164)
30) 31)
Izzócsere előtt ellenőrizze az
érintkezőket rozsdásodás tekintetében;
ugyanolyan típusú és teljesítményű
izzókkal cserélje ki a kiégett izzókat;
a fényszóró izzó cseréje után mindig
ellenőrizze a beállítást;
az égőcseréhez vegye fel a
kapcsolatot egy Abarth
márkakereskedéssel;
használja a csere izzó védőburkolatát
és dobozát a régi izzó azonnali
elhelyezésére és gyerekektől távol
tartására;
ha a világítás nem működik,
ellenőrizze a megfelelő biztosíték
érintetlenségét mielőtt kicserélné az
izzót. A biztosítékok helye a „Ha a
biztosíték kiég” pontban található
ebben a fejezetben.
(106. ábra)05031100-L12-001AB
137

FIGYELMEZTETÉS A lencse vagy a
világító berendezés eltávolításakor
használjon egy lapos csavarhúzót,
ügyeljen arra, hogy a lapos csavarhúzó
ne érintse a belső kivezetést. Ha a
lapos csavarhúzó érinti a kivezetést
rövidzár keletkezhet.
FIGYELMEZTETÉS Hideg vagy nedves
időjárás esetén vagy heves zápor vagy
mosás után a fényszórók vagy a hátsó
lámpák felülete gőzölöghet és/vagy
kondenzációs cseppek lehetnek rajta
belül. Ez egy természetes jelenség az
üveg belseje és külseje közötti
hőmérséklet és páratartalom különbség
miatt, ami nem jelez hibát és nem
veszélyezteti a világító berendezés
helyes működését. A lámpa
bekapcsolásakor a pára gyorsan eltűnik
a diffúzortól kezdve fokozatosan a
szélek felé.
138
VÉSZHELYZETBEN

Külső világítás
Izzólámpák Típus Teljesítmény
Elülső pozíciók(Full LED fényszórókkal szerelt
változatok)Teljes LED(*)—
(halogén fényszórós változatok) W5W 5 W
Távolsági fényszórók(Full LED fényszórókkal szerelt
változatok)Teljes LED
(*)—
Távolsági fényszóró/nappali
menetfény (DRL)(halogén fényszórós változatok) H15 55/15 W
Nappali menetfény (DRL)(Full LED fényszórókkal szerelt
változatok)Teljes LED
(*)—
Tompított fényszórók(Full LED fényszórókkal szerelt
változatok)Teljes LED
(*)—
(halogén fényszórós változatok) H11 55 W
Első irányjelző lámpa WY21W 21 W
Oldalsó irányjelző lámpák
WY5W
(**)5W
Elülső ködlámpák H11 55 W
Hátsó helyzetjelző lámpák
Teljes LED
(*)—
Féklámpák
Teljes LED
(*)—
3. féklámpa
Teljes LED
(*)—
Hátsó irányjelző lámpák WY21W 21 W
Hátsó ködlámpa W21W 21 W
Tolatólámpa W21W 21 W
Rendszámtábla-világítás W5W 5 W
(*) A LED szó a fénykibocsátó dióda (Light Emitting Diode) rövidítése.
(**) Égőt nem lehet cserélni, hiszen az be van építve az egységbe. Cserélje ki az egységet.
139

Belső világítás
IzzólámpaKategória
Teljesítmény (W) UNECE(*)
Tetővilágítás 10 —
Csomagtértető világítása 5 —
(*) UNECE a United Nations Economic Commission for Europe (Az Egyesült Nemzetek Európai Gazdasági Bizottsága) rövidítése.
140
VÉSZHELYZETBEN

KÜLSŐ IZZÓLÁMPÁK
CSERÉJE
Fényszórók (tompított világítás)
(halogénégős változat)
Az alábbiak szerint járjon el:
Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a
kormánykereket teljesen jobbra és
állítsa le a motort. Ha a bal oldali izzót
cseréli, forgassa a kormánykereket
balra;
bizonyosodjon meg arról, hogy
fényszóró ki van kapcsolva;
vegye le a hét helyen elhelyezett
rögzítőket 1 ábra 107, és részlegesen
bontsa vissza a sárvédőt 2;
forgassa el a fedelet az óramutató
járásával megegyező irányban és vegye
le (európai távolsági fényszóró) (3
ábra 108 = távolsági fényszóró/4=
tompított fényszóró), kösse le a
csatlakozást az egységről úgy, hogy a
csatlakozón megnyomja az ujjával a
fület, majd meghúzza a csatlakozót;
forgassa az aljzatot és a
lámpaszerelvényt az óramutató
járásával ellentétes irányba és vegye ki;
vegye ki az izzót az aljzatból;
helyezze be az új izzót a kivételi
eljárás fordított sorrendben történő
megismétlésével.Fényszórók (távolsági fényszóró)
nappali világítással
(LED változatok)
Az alábbiak szerint járjon el:Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a
kormánykereket teljesen jobbra és
állítsa le a motort. Ha a bal oldali izzót
cseréli, forgassa a kormánykereket
balra;
bizonyosodjon meg arról, hogy
fényszóró ki van kapcsolva;
vegye le a hét helyen elhelyezett
rögzítőket 1 ábra 107, és részlegesen
bontsa vissza a sárvédőt 2;
forgassa az aljzatot és a
lámpaszerelvényt az óramutató
járásával ellentétes irányba és vegye ki;
forgassa el a fedelet az óramutató
járásával megegyező irányban és vegye
le (európai távolsági fényszóró) (1
ábra 109 = fényszóró/2=helyzetjelző
/ 3 = nappali világítás), kösse le a
csatlakozást az egységről úgy, hogy a
csatlakozón megnyomja az ujjával fület,
majd meghúzza a csatlakozót;
forgassa az aljzatot és a
lámpaszerelvényt az óramutató
járásával ellentétes irányba és vegye ki;
vegye ki az izzót az aljzatból;
helyezze be az új izzót a kivételi
eljárás fordított sorrendben történő
megismétlésével.
(107. ábra)08020499-000-003AB
(108. ábra)08020499-000-002AB
141

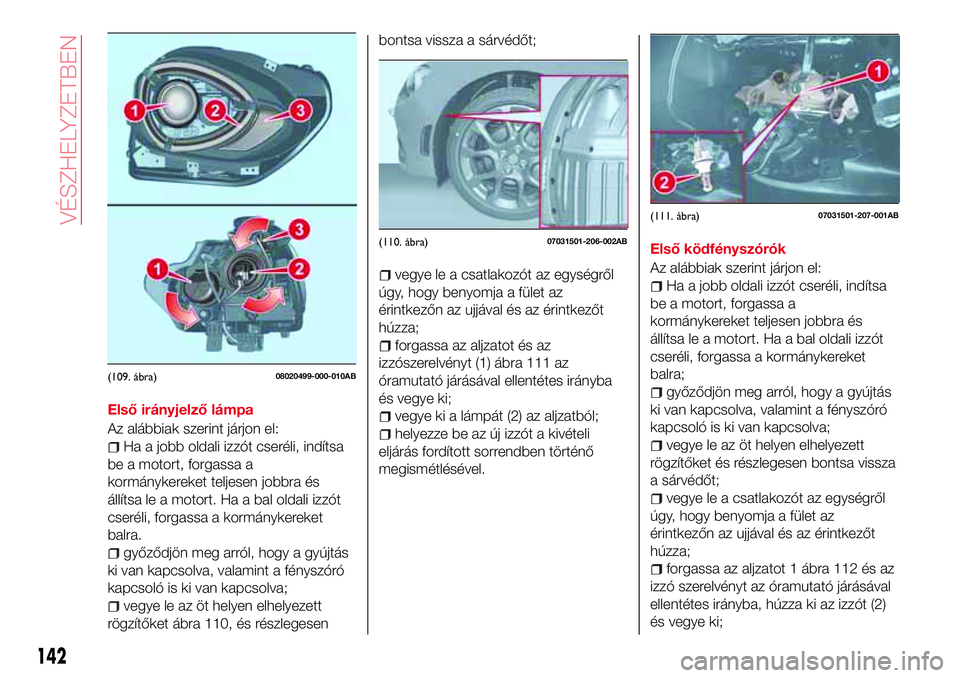

Első irányjelző lámpa
Az alábbiak szerint járjon el:
Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a
kormánykereket teljesen jobbra és
állítsa le a motort. Ha a bal oldali izzót
cseréli, forgassa a kormánykereket
balra.
győződjön meg arról, hogy a gyújtás
ki van kapcsolva, valamint a fényszóró
kapcsoló is ki van kapcsolva;
vegye le az öt helyen elhelyezett
rögzítőket ábra 110, és részlegesenbontsa vissza a sárvédőt;
vegye le a csatlakozót az egységről
úgy, hogy benyomja a fület az
érintkezőn az ujjával és az érintkezőt
húzza;
forgassa az aljzatot és az
izzószerelvényt (1) ábra 111 az
óramutató járásával ellentétes irányba
és vegye ki;
vegye ki a lámpát (2) az aljzatból;
helyezze be az új izzót a kivételi
eljárás fordított sorrendben történő
megismétlésével.Első ködfényszórók
Az alábbiak szerint járjon el:
Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a
kormánykereket teljesen jobbra és
állítsa le a motort. Ha a bal oldali izzót
cseréli, forgassa a kormánykereket
balra;
győződjön meg arról, hogy a gyújtás
ki van kapcsolva, valamint a fényszóró
kapcsoló is ki van kapcsolva;
vegye le az öt helyen elhelyezett
rögzítőket és részlegesen bontsa vissza
a sárvédőt;
vegye le a csatlakozót az egységről
úgy, hogy benyomja a fület az
érintkezőn az ujjával és az érintkezőt
húzza;
forgassa az aljzatot 1 ábra 112 és az
izzó szerelvényt az óramutató járásával
ellentétes irányba, húzza ki az izzót (2)
és vegye ki;
(109. ábra)08020499-000-010AB
(110. ábra)07031501-206-002AB
(111. ábra)07031501-207-001AB
142
VÉSZHELYZETBEN
