2016.5 OPEL ZAFIRA C Ohjekirja (in Finnish)

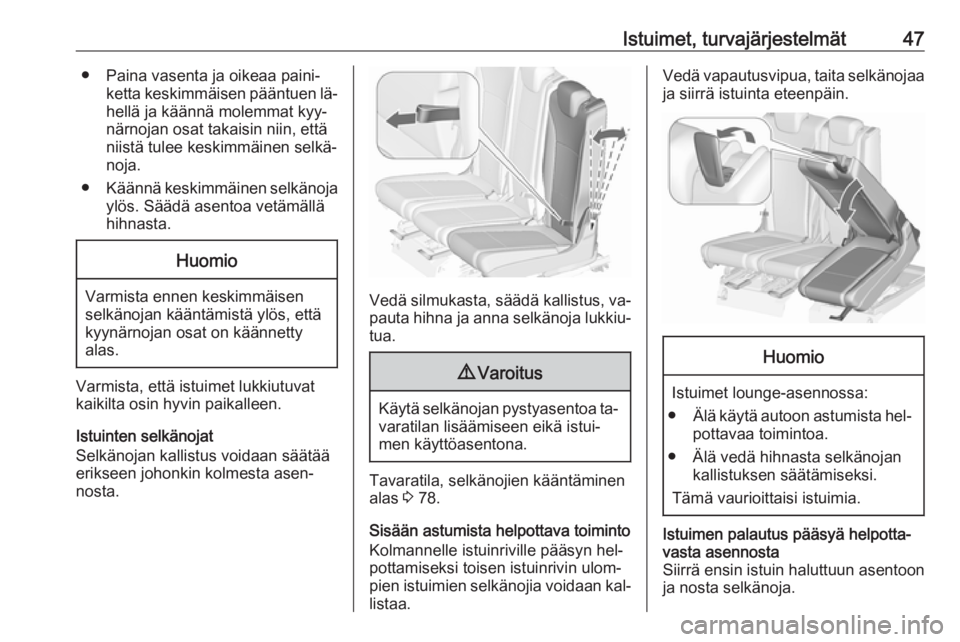

Istuimet, turvajärjestelmät47● Paina vasenta ja oikeaa paini‐ketta keskimmäisen pääntuen lä‐hellä ja käännä molemmat kyy‐
närnojan osat takaisin niin, että
niistä tulee keskimmäinen selkä‐
noja.
● Käännä keskimmäinen selkänoja
ylös. Säädä asentoa vetämällä
hihnasta.Huomio
Varmista ennen keskimmäisen selkänojan kääntämistä ylös, että
kyynärnojan osat on käännetty
alas.
Varmista, että istuimet lukkiutuvat
kaikilta osin hyvin paikalleen.
Istuinten selkänojat
Selkänojan kallistus voidaan säätää
erikseen johonkin kolmesta asen‐
nosta.
Vedä silmukasta, säädä kallistus, va‐ pauta hihna ja anna selkänoja lukkiu‐
tua.
9 Varoitus
Käytä selkänojan pystyasentoa ta‐
varatilan lisäämiseen eikä istui‐
men käyttöasentona.
Tavaratila, selkänojien kääntäminen
alas 3 78.
Sisään astumista helpottava toiminto
Kolmannelle istuinriville pääsyn hel‐
pottamiseksi toisen istuinrivin ulom‐
pien istuimien selkänojia voidaan kal‐ listaa.
Vedä vapautusvipua, taita selkänojaa
ja siirrä istuinta eteenpäin.Huomio
Istuimet lounge-asennossa:
● Älä käytä autoon astumista hel‐
pottavaa toimintoa.
● Älä vedä hihnasta selkänojan kallistuksen säätämiseksi.
Tämä vaurioittaisi istuimia.
Istuimen palautus pääsyä helpotta‐
vasta asennosta
Siirrä ensin istuin haluttuun asentoon
ja nosta selkänoja.

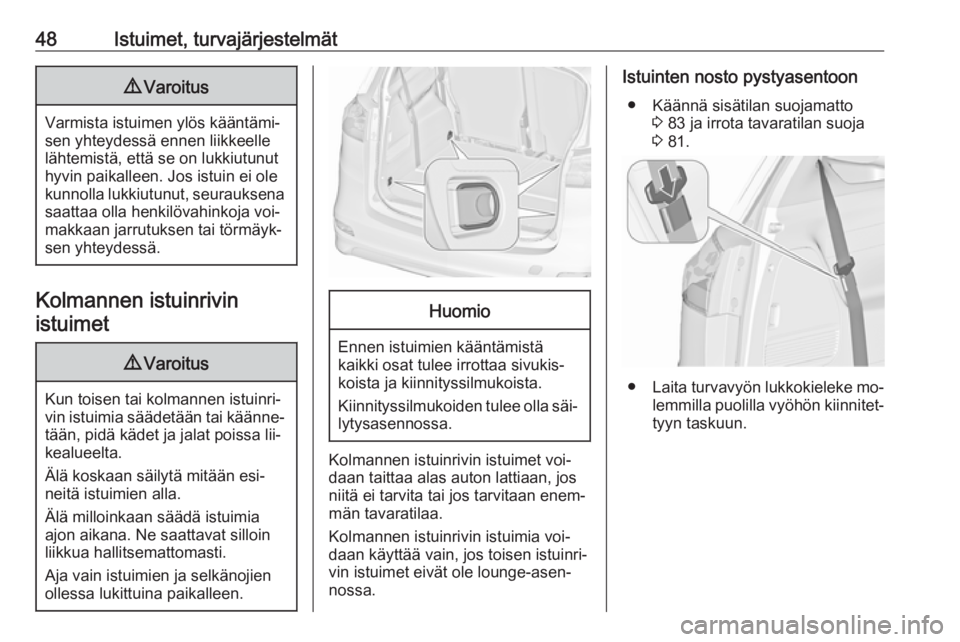

48Istuimet, turvajärjestelmät9Varoitus
Varmista istuimen ylös kääntämi‐
sen yhteydessä ennen liikkeelle
lähtemistä, että se on lukkiutunut
hyvin paikalleen. Jos istuin ei ole
kunnolla lukkiutunut, seurauksena saattaa olla henkilövahinkoja voi‐
makkaan jarrutuksen tai törmäyk‐
sen yhteydessä.
Kolmannen istuinrivin
istuimet
9 Varoitus
Kun toisen tai kolmannen istuinri‐
vin istuimia säädetään tai käänne‐
tään, pidä kädet ja jalat poissa lii‐
kealueelta.
Älä koskaan säilytä mitään esi‐
neitä istuimien alla.
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Aja vain istuimien ja selkänojien
ollessa lukittuina paikalleen.
Huomio
Ennen istuimien kääntämistä
kaikki osat tulee irrottaa sivukis‐ koista ja kiinnityssilmukoista.
Kiinnityssilmukoiden tulee olla säi‐ lytysasennossa.
Kolmannen istuinrivin istuimet voi‐
daan taittaa alas auton lattiaan, jos
niitä ei tarvita tai jos tarvitaan enem‐
män tavaratilaa.
Kolmannen istuinrivin istuimia voi‐ daan käyttää vain, jos toisen istuinri‐
vin istuimet eivät ole lounge-asen‐
nossa.
Istuinten nosto pystyasentoon
● Käännä sisätilan suojamatto 3 83 ja irrota tavaratilan suoja
3 81.
● Laita turvavyön lukkokieleke mo‐
lemmilla puolilla vyöhön kiinnitet‐ tyyn taskuun.

Istuimet, turvajärjestelmät49
● Vedä istuinta yläsilmukasta ylös,käännä esiin ja anna istuimen
kiinnittyä pystyasentoon.
Istuimien kääntäminen alas auton lattiaan
● Paina pääntukea alas painaen salpaa 3 35.
● Laita turvavyön lukkokieleke mo‐
lemmilla puolilla vyöhön kiinnitet‐tyyn taskuun.● Vedä alasilmukkaa ja käännä sa‐
malla selkänojaa eteenpäin, kun‐
nes istuin on laskeutunut auton
lattiaan.
● Asenna sisätilan suojamatto 3 83 ja tavaratilan suoja
3 81.
Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yh‐
teydessä ja pitävät istuimilla istuvat
henkilöt paikallaan. Siksi vammautu‐
misen vaara on olennaisesti pie‐
nempi.

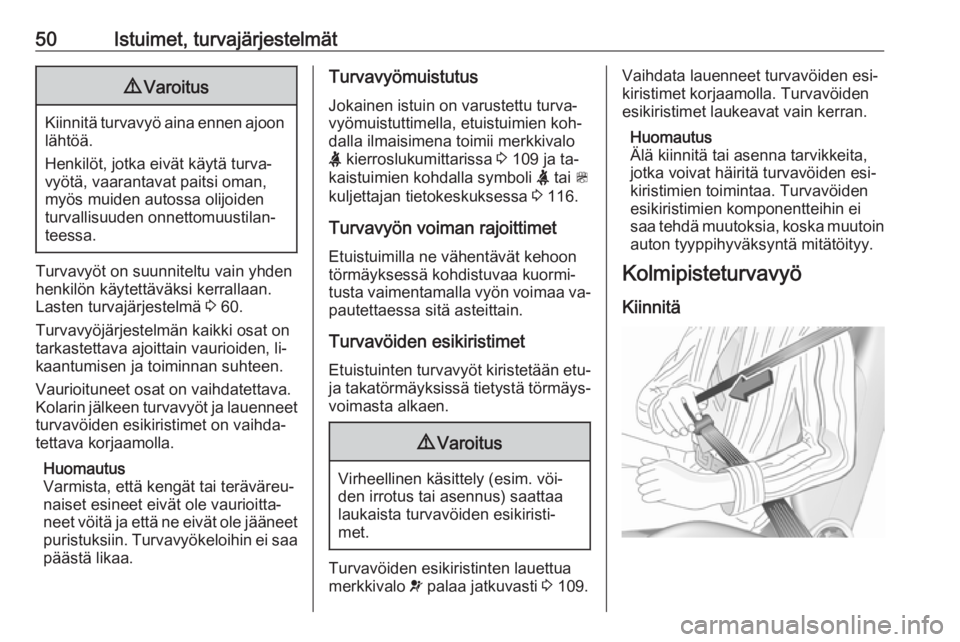

50Istuimet, turvajärjestelmät9Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Turvavyöt on suunniteltu vain yhden
henkilön käytettäväksi kerrallaan.
Lasten turvajärjestelmä 3 60.
Turvavyöjärjestelmän kaikki osat on
tarkastettava ajoittain vaurioiden, li‐ kaantumisen ja toiminnan suhteen.
Vaurioituneet osat on vaihdatettava.
Kolarin jälkeen turvavyöt ja lauenneet
turvavöiden esikiristimet on vaihda‐
tettava korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet
puristuksiin. Turvavyökeloihin ei saa
päästä likaa.
Turvavyömuistutus
Jokainen istuin on varustettu turva‐ vyömuistuttimella, etuistuimien koh‐
dalla ilmaisimena toimii merkkivalo
X kierroslukumittarissa 3 109 ja ta‐
kaistuimien kohdalla symboli X tai >
kuljettajan tietokeskuksessa 3 116.
Turvavyön voiman rajoittimet Etuistuimilla ne vähentävät kehoon
törmäyksessä kohdistuvaa kuormi‐
tusta vaimentamalla vyön voimaa va‐ pautettaessa sitä asteittain.
Turvavöiden esikiristimet Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐ voimasta alkaen.9 Varoitus
Virheellinen käsittely (esim. vöi‐
den irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.
Turvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 109.
Vaihdata lauenneet turvavöiden esi‐
kiristimet korjaamolla. Turvavöiden
esikiristimet laukeavat vain kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esi‐
kiristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy.
Kolmipisteturvavyö
Kiinnitä

Istuimet, turvajärjestelmät51Vedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon. Kiristä lantiovyötä
ajon aikana usein vetämällä olka‐
vyöstä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon vä‐
liin.
9 Varoitus
Vyötä ei saa viedä vaatteiden tas‐
kuissa olevien kovien eikä rikkou‐tuvien esineiden yli.
Turvavyömuistutin X, > 3 109,
3 116
Korkeuden säätö
1. Vedä vyötä hieman ulospäin.
2. Siirrä korkeuden säädintä ylös‐ päin tai avaa salpa painamalla
painiketta ja työnnä korkeuden
säädintä alaspäin.
Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan
eikä olkavarren yli.
Turvavyötä ei saa säätää ajon ai‐
kana.

52Istuimet, turvajärjestelmätAvaa
Vyö avataan painamalla lukon pu‐
naista nappia.
Toisen istuinrivin keskimmäinen
turvavyö
Keskipaikalla on erityinen kolmipiste‐ turvavyö.
Vedä lukkokielekkeet ja vyö ulos ka‐
ton vyönpitimestä.
Irrota alempi lukkokieleke pidikkeestä
ja kiinnitä se vasempaan vyölukkoon
( 1 ) keskimmäisellä istuimella. Aseta
ylempi lukkokieleke ja vyö olkapään
ja vartalon yli (älä kierrä) ja kiinnitä oi‐ keanpuoleiseen vyölukkoon ( 2) kes‐
kimmäisellä istuimella.
Avaa turvavyö painamalla ensin oi‐
keanpuoleisen soljen ( 2) painiketta ja
irrottamalla ylempi salpalevy. Paina
sitten vasemmanpuoleisen lukon ( 1)
painiketta ja irrota alempi lukkokie‐ leke. Turvavyö kelautuu itsestään ta‐
kaisin kelalle.Työnnä ylempi salpalevy pitimeen.
Käännä yhteen lukitut salpalevyt tur‐
vavyötä vasten.

Istuimet, turvajärjestelmät53Työnnä katossa olevaan turvavyön
pitimeen siten, että alempi salpalevy
osoittaa eteenpäin.
Kolmannen istuinrivin turvavyöt
Kolmannella istuinrivillä on kolmipis‐
teturvavyöt.
Laita turvavyön lukkokieleke molem‐
milla puolilla vyöhön kiinnitettyyn tas‐ kuun, kun turvavyöt eivät ole käy‐
tössä tai istuimet käännetään.
Jos toisen istuinrivin keskipaikalla on
matkustaja ja turvavyö on kiinnitetty,
vain korkeintaan 150 cm pitkät henki‐
löt saavat käyttää kolmannen istuinri‐ vin vasemmanpuoleista istuinta.
Keskimmäisen turvavyön takapuo‐
lella on kolmannen istuinrivin vasem‐
manpuoleisen istuimen matkustajaa
varten varoitustarra, joka näkyy, kun
vyö vedetään ulos.
Turvavöiden käyttö raskauden
aikana9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.
Turvatyynyjärjestelmä
Turvatyynyjärjestelmä koostuu
useista yksittäisistä järjestelmistä va‐
rusteiden kattavuudesta riippuen.
Turvatyynyt täyttyvät törmäystilan‐
teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐
tomuuden tapahtuessa usein havait‐
sekaan.9 Varoitus
Järjestelmät voivat laueta odotta‐
matta, jos niitä on käsitelty asian‐
tuntemattomasti.
Huomautus
Keskikonsolin alueella sijaitsee tur‐
vatyynyjärjestelmän ja turvavöiden
esikiristinten ohjauselektroniikka.
Sinne ei saa panna mitään mag‐
neettisia esineitä.
Älä kiinnitä mitään turvatyynyjen
kansiin äläkä peitä niitä millään
muulla materiaalilla.
Kukin turvatyyny laukeaa vain ker‐
ran. Vaihdata lauenneet turvatyynyt
korjaamolla. Lisäksi on

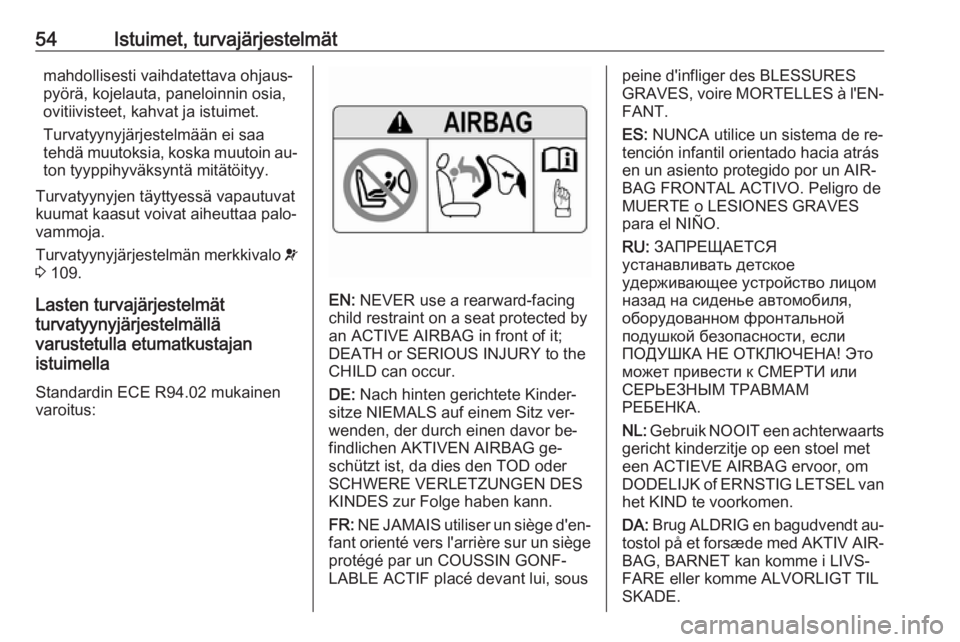

54Istuimet, turvajärjestelmätmahdollisesti vaihdatettava ohjaus‐
pyörä, kojelauta, paneloinnin osia,
ovitiivisteet, kahvat ja istuimet.
Turvatyynyjärjestelmään ei saa
tehdä muutoksia, koska muutoin au‐ ton tyyppihyväksyntä mitätöityy.
Turvatyynyjen täyttyessä vapautuvat
kuumat kaasut voivat aiheuttaa palo‐ vammoja.
Turvatyynyjärjestelmän merkkivalo v
3 109.
Lasten turvajärjestelmät
turvatyynyjärjestelmällä
varustetulla etumatkustajan
istuimella
Standardin ECE R94.02 mukainen varoitus:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐
wenden, der durch einen davor be‐
findlichen AKTIVEN AIRBAG ge‐
schützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐
FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐
BAG FRONTAL ACTIVO. Peligro de
MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐
BAG, BARNET kan komme i LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.
