2016.5 OPEL ZAFIRA C Ohjekirja (in Finnish)

Mittarit ja käyttölaitteet111PalaaJarrupoljinta on painettava sähkötoi‐
misen seisontajarrun vapauttami‐
seksi 3 174.
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 162.
Merkkivalo vilkkuu
Kytkinpoljinta tulee painaa moottorin
tavallista käynnistystä varten 3 16,
3 161.
Joissakin versioissa "polkimen käyt‐
töä" koskeva viesti näkyy kuljettajan
tietokeskuksessa 3 122.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa Sähkötoiminen seisontajarru on kyt‐
ketty 3 174.Merkkivalo vilkkuu
Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin va‐
pauttamalla ja sitten kytkemällä säh‐
kötoiminen seisontajarru. Jos m vilk‐
kuu edelleen, älä jatka matkaa, vaan
käänny korjaamon puoleen.
Sähkötoimisen
seisontajarrun vika
j palaa tai vilkkuu keltaisena.
Palaa
Sähkötoimisen seisontajarrun toimin‐ takyky on huonontunut 3 174.
Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huol‐totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se syttyy
ajon aikana, ABS-järjestelmässä on
häiriö. Jarrujärjestelmä toimii edel‐
leen, mutta lukkiutumisenesto ei
toimi.
Lukkiutumaton jarrujärjestelmä
3 174.

112Mittarit ja käyttölaitteetVaihto ylös[ syttyy vihreänä merkkivalona tai
näkyy symbolina ylemmän tason yh‐ distelmänäytöllä varustetussa kuljet‐
tajan tietokeskuksessa, kun vaihtami‐
nen ylöspäin on suositeltavaa poltto‐
aineen säästämiseksi.
Joissakin versioissa vaihtamista kos‐
keva ilmoitus näkyy kokonaisena
ponnahdussivuna kuljettajan tieto‐
keskuksessa.
EcoFlex-ajoavustaja 3 125.
Ohjaustehostin c palaa keltaisena.
Syttyy, kun ohjaustehostusta on
vähennetty
Ohjaustehostusta vähennetään jär‐ jestelmän ylikuumenemisen vuoksi.
Merkkivalo sammuu, kun järjestelmä
on jäähtynyt.
Stop-start-järjestelmä 3 162.Syttyy, kun ohjaustehostus on
poistettu käytöstä
Ohjaustehostusjärjestelmän vika.
Käänny korjaamon puoleen.
Kaistavahti
) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänäJärjestelmä on käytössä ja toiminta‐
valmis.
Vilkkuu keltaisena Järjestelmä havaitsee tahattoman
kaistanvaihdon.
Ultraäänipysäköintitutka
r palaa keltaisena.
Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐
sestä likaan, jäähän tai lumeen
taiUlkopuolisen ultraäänilähteen aiheut‐ tamat häiriöt. Järjestelmä toimii nor‐maalisti, kun häiriön lähde poistetaan.
Korjauta järjestelmän häiriön syy kor‐ jaamolla.
Ultraäänipysäköintitutka 3 195.
Elektroninen ajonvakautus‐ järjestelmä pois päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajonvakautus‐ järjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.

Mittarit ja käyttölaitteet113Merkkivalo vilkkuuJärjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajovakauden hallintajär‐
jestelmä 3 177, luistonestojärjes‐
telmä 3 177.
Luistonestojärjestelmä pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus ! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa läm‐
pötiloissa.
Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.
Merkkivalo vilkkuu Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 165, Stop-
start-järjestelmä 3 162.
AdBlue
Y vilkkuu keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman
pian moottorin käynnistyksen estämi‐
sen välttämiseksi.
AdBlue 3 166.Rengaspaineiden
valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua.
Käänny korjaamon puoleen.
Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.

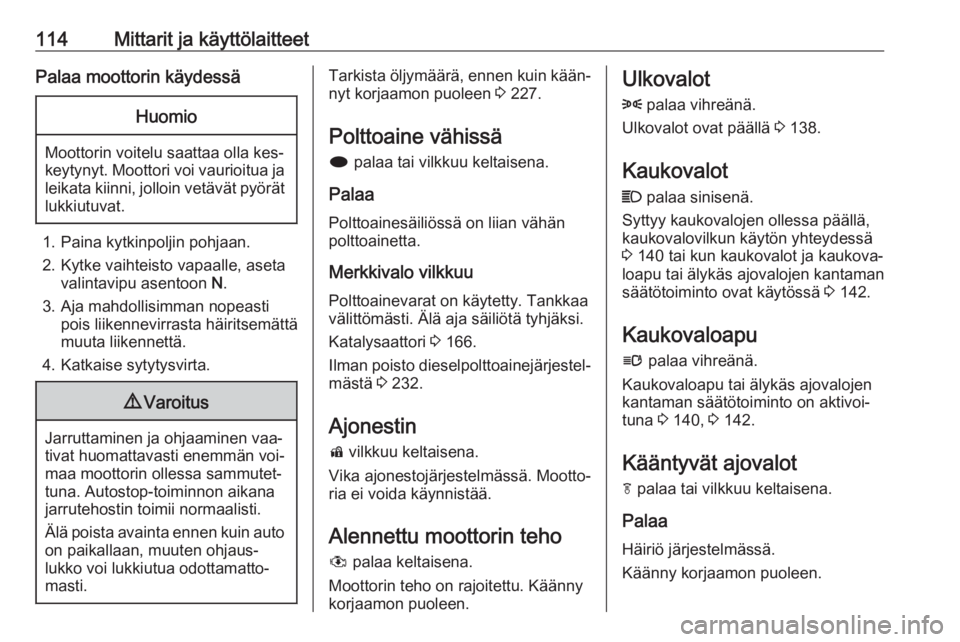

114Mittarit ja käyttölaitteetPalaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 227.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähänpolttoainetta.
Merkkivalo vilkkuuPolttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 166.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 232.
Ajonestin
d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voida käynnistää.
Alennettu moottorin teho
# palaa keltaisena.
Moottorin teho on rajoitettu. Käänny
korjaamon puoleen.Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 138.
Kaukovalot
C palaa sinisenä.
Syttyy kaukovalojen ollessa päällä,
kaukovalovilkun käytön yhteydessä
3 140 tai kun kaukovalot ja kaukova‐
loapu tai älykäs ajovalojen kantaman
säätötoiminto ovat käytössä 3 142.
Kaukovaloapu l palaa vihreänä.
Kaukovaloapu tai älykäs ajovalojen
kantaman säätötoiminto on aktivoi‐
tuna 3 140, 3 142.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.
Palaa Häiriö järjestelmässä.
Käänny korjaamon puoleen.

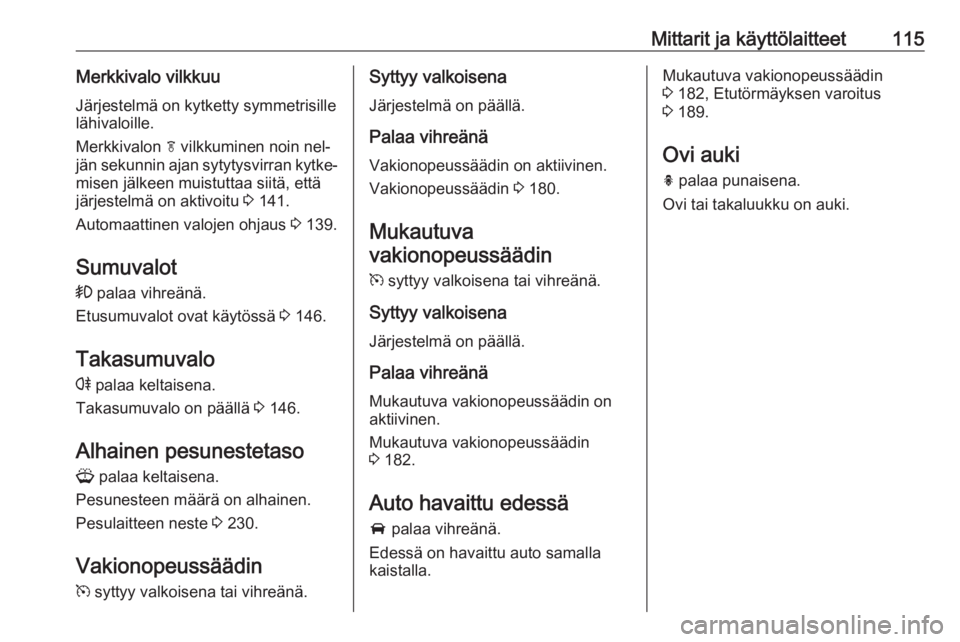

Mittarit ja käyttölaitteet115Merkkivalo vilkkuuJärjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalon f vilkkuminen noin nel‐
jän sekunnin ajan sytytysvirran kytke‐ misen jälkeen muistuttaa siitä, että
järjestelmä on aktivoitu 3 141.
Automaattinen valojen ohjaus 3 139.
Sumuvalot > palaa vihreänä.
Etusumuvalot ovat käytössä 3 146.
Takasumuvalo r palaa keltaisena.
Takasumuvalo on päällä 3 146.
Alhainen pesunestetaso
G palaa keltaisena.
Pesunesteen määrä on alhainen.
Pesulaitteen neste 3 230.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänäVakionopeussäädin on aktiivinen.
Vakionopeussäädin 3 180.
Mukautuva vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänäMukautuva vakionopeussäädin on
aktiivinen.
Mukautuva vakionopeussäädin
3 182.
Auto havaittu edessä
A palaa vihreänä.
Edessä on havaittu auto samalla
kaistalla.Mukautuva vakionopeussäädin
3 182, Etutörmäyksen varoitus
3 189.
Ovi auki
h palaa punaisena.
Ovi tai takaluukku on auki.

116Mittarit ja käyttölaitteetTietonäytöt
Kuljettajan tietokeskus Kuljettajan tietokeskus sijaitsee mit‐
taristossa nopeusmittarin ja kierroslu‐
kumittarin välissä. Se on saatavana
sekä keskitason näyttönä että ylem‐
män tason yhdistelmänäyttönä.
Keskitason näytössä näkyvät seuraa‐ vat:
● matkamittari
● osamatkamittari
● joitakin merkkivaloja
● auton tiedot
● ajotietokone
● auton viestit, näytetään koodinu‐ meroina 3 122.
Ylemmän tason yhdistelmänäytössä
voidaan valita valikkosivut painamalla
MENU suuntavilkkuvivussa. Valikko‐
symbolit näkyvät näytön ylärivillä:
● X Asetukset
● W Ajotietokone
● s ECO-tietovalikko
Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa pai‐
kallaan. Jotkut toiminnoista ovat käy‐
tettävissä vain ajon aikana.
Auton räätälöinti 3 128. Muistiin tal‐
lennetut asetukset 3 23.
Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda valikoiden välillä tai palaa ala‐ valikosta yksi valikkotason ylöspäinpainamalla MENU.

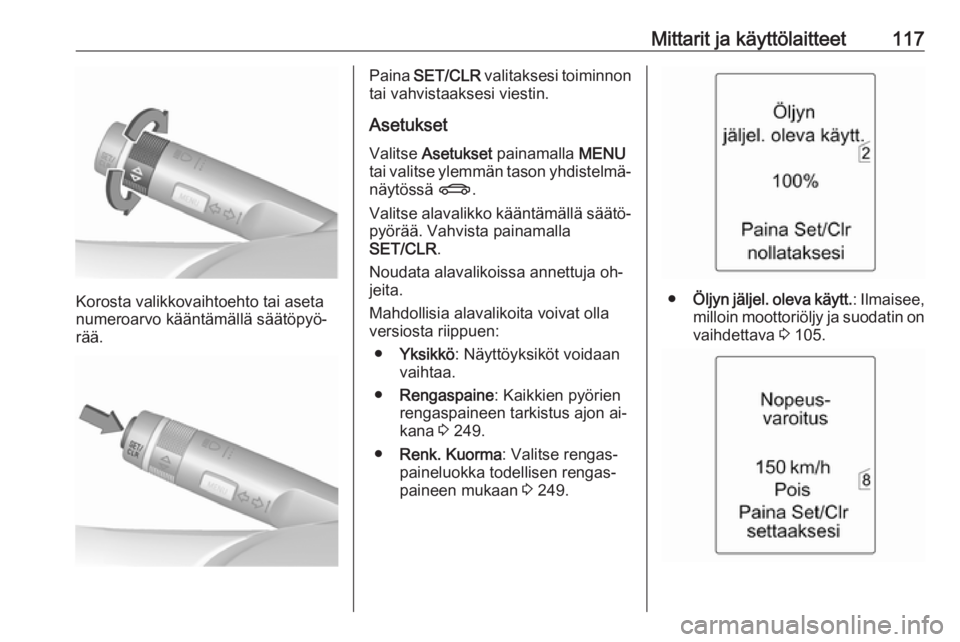

Mittarit ja käyttölaitteet117
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐
rää.
Paina SET/CLR valitaksesi toiminnon
tai vahvistaaksesi viestin.
Asetukset
Valitse Asetukset painamalla MENU
tai valitse ylemmän tason yhdistelmä‐
näytössä X.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR .
Noudata alavalikoissa annettuja oh‐
jeita.
Mahdollisia alavalikoita voivat olla
versiosta riippuen:
● Yksikkö : Näyttöyksiköt voidaan
vaihtaa.
● Rengaspaine : Kaikkien pyörien
rengaspaineen tarkistus ajon ai‐ kana 3 249.
● Renk. Kuorma : Valitse rengas‐
paineluokka todellisen rengas‐ paineen mukaan 3 249.
● Öljyn jäljel. oleva käytt. : Ilmaisee,
milloin moottoriöljy ja suodatin on
vaihdettava 3 105.

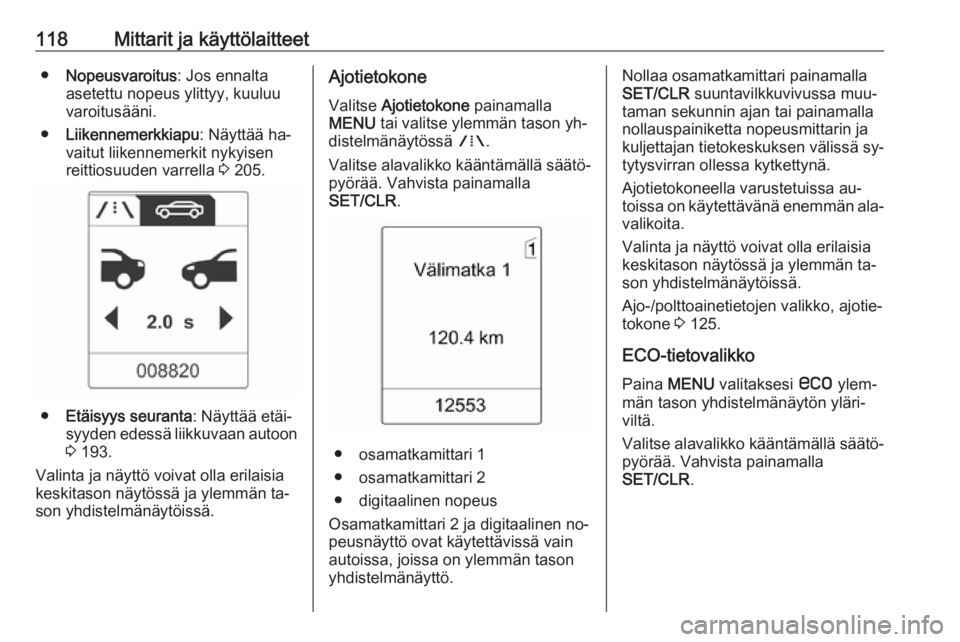

118Mittarit ja käyttölaitteet●Nopeusvaroitus : Jos ennalta
asetettu nopeus ylittyy, kuuluu
varoitusääni.
● Liikennemerkkiapu : Näyttää ha‐
vaitut liikennemerkit nykyisen
reittiosuuden varrella 3 205.
● Etäisyys seuranta : Näyttää etäi‐
syyden edessä liikkuvaan autoon
3 193.
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän ta‐
son yhdistelmänäytöissä.
Ajotietokone
Valitse Ajotietokone painamalla
MENU tai valitse ylemmän tason yh‐
distelmänäytössä W.
Valitse alavalikko kääntämällä säätö‐
pyörää. Vahvista painamalla
SET/CLR .
● osamatkamittari 1
● osamatkamittari 2
● digitaalinen nopeus
Osamatkamittari 2 ja digitaalinen no‐
peusnäyttö ovat käytettävissä vain
autoissa, joissa on ylemmän tason
yhdistelmänäyttö.
Nollaa osamatkamittari painamalla
SET/CLR suuntavilkkuvivussa muu‐
taman sekunnin ajan tai painamalla
nollauspainiketta nopeusmittarin ja
kuljettajan tietokeskuksen välissä sy‐
tytysvirran ollessa kytkettynä.
Ajotietokoneella varustetuissa au‐
toissa on käytettävänä enemmän ala‐ valikoita.
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän ta‐
son yhdistelmänäytöissä.
Ajo-/polttoainetietojen valikko, ajotie‐
tokone 3 125.
ECO-tietovalikko Paina MENU valitaksesi s ylem‐
män tason yhdistelmänäytön yläri‐
viltä.
Valitse alavalikko kääntämällä säätö‐
pyörää. Vahvista painamalla
SET/CLR .
