2016.5 OPEL ZAFIRA C Ohjekirja (in Finnish)

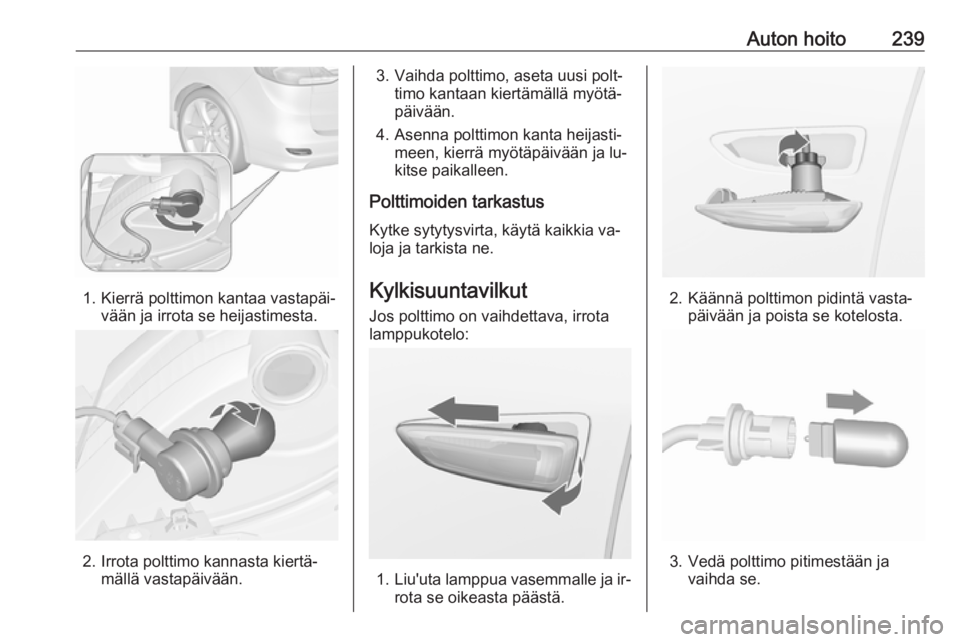

Auton hoito239
1. Kierrä polttimon kantaa vastapäi‐vään ja irrota se heijastimesta.
2. Irrota polttimo kannasta kiertä‐ mällä vastapäivään.
3. Vaihda polttimo, aseta uusi polt‐timo kantaan kiertämällä myötä‐
päivään.
4. Asenna polttimon kanta heijasti‐ meen, kierrä myötäpäivään ja lu‐
kitse paikalleen.
Polttimoiden tarkastus
Kytke sytytysvirta, käytä kaikkia va‐
loja ja tarkista ne.
Kylkisuuntavilkut Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.

240Auton hoito4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi. Irrota kansi.
2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo ja aseta se kan‐ taan.
4. Paina kansi koteloon.
Sisävalot Sisävalot, lukuvalot
Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.

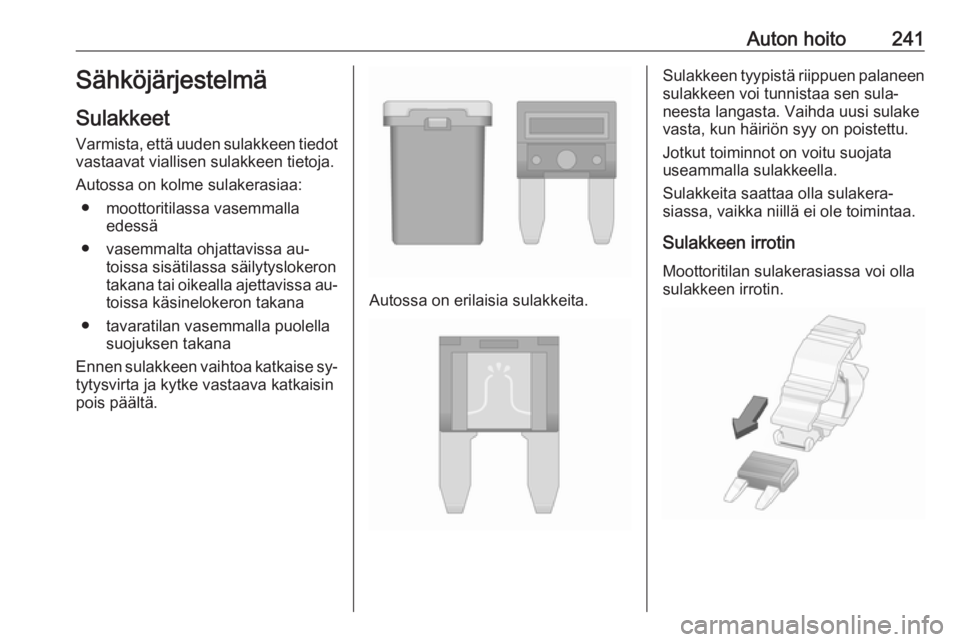

Auton hoito241Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritilassa vasemmalla edessä
● vasemmalta ohjattavissa au‐ toissa sisätilassa säilytyslokeron
takana tai oikealla ajettavissa au‐ toissa käsinelokeron takana
● tavaratilan vasemmalla puolella suojuksen takana
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

242Auton hoito
Aseta sulakkeen irrotin ylhäältä tai si‐vulta päin sulakkeen päälle ja vedä
sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

Auton hoito243NroVirtapiiri1Moottorin ohjausyksikkö2Lambdatunnistin3Polttoaineenruiskutus/sytytys‐
järjestelmä4Polttoaineenruiskutus/sytytys‐
järjestelmä5–6Ulkopeilien lämmitys/murtohä‐
lytinjärjestelmä7Tuulettimen ohjaus/moottorin
ohjausyksikkö/vaihteiston
ohjausyksikkö8Lambdatunnistin/moottorin
jäähdytys9Takaikkunan anturi10Akkuanturi11Takaluukun vapautus12Kääntyvät ajovalot/valoautoma‐
tiikka13ABS14Takalasin pyyhin15Moottorin ohjausyksikköNroVirtapiiri16Käynnistin17Vaihteiston ohjausyksikkö18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takasähkökeskus22Vasen kaukovalo (halogeeni)23Ajovalojen pesulaite24Oikea lähivalo (Xenon)25Vasen lähivalo (Xenon)26Etusumuvalot27Dieselpolttoaineen lämmitin28Stop-start-järjestelmä29Sähkötoiminen seisontajarru30ABS31Mukautuva vakionopeussäädin32Turvatyyny33Kääntyvät ajovalot/valoautoma‐ tiikkaNroVirtapiiri34Pakokaasujen kierrätys35Ulkopeili/sadetunnistin36Lämmitys ja tuuletus37Hiilisäiliön tuuletussolenoidi38Alipainepumppu39Keskusohjausyksikkö40Tuulilasin pesin/takalasin pesin41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44Tuulilasinpyyhkimet45Jäähdytyspuhallin46–47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeudensäätö/
kääntyvät ajovalot51Ilmaläppä52Lisälämmitin/dieselmoottori

244Auton hoitoNroVirtapiiri53Vaihteiston ohjausyksikkö/
moottorin ohjausyksikkö54Alipainepumppu/mittaristo/
lämmitys, tuuletus/ilmastointi‐
järjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriöitä.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.
NroVirtapiiri1Vakionopeussäädin/nopeusra‐
joitin/mukautuva vakionopeus‐
säädin/ohjauspyörän säätimet2Ulkovalot/korielektroniikan
ohjausyksikkö3Ulkovalot/korielektroniikan
ohjausyksikkö4Infotainment-järjestelmä5Infotainment-järjestelmä/
mittarit6Pistorasia/savukkeensytytin7Virtapistoke

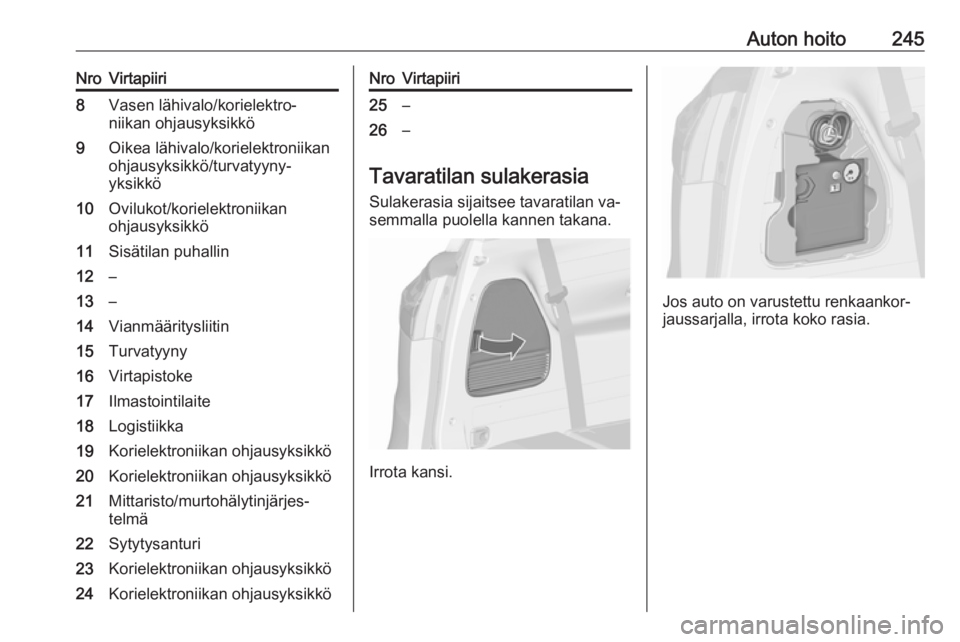

Auton hoito245NroVirtapiiri8Vasen lähivalo/korielektro‐
niikan ohjausyksikkö9Oikea lähivalo/korielektroniikan
ohjausyksikkö/turvatyyny-
yksikkö10Ovilukot/korielektroniikan
ohjausyksikkö11Sisätilan puhallin12–13–14Vianmääritysliitin15Turvatyyny16Virtapistoke17Ilmastointilaite18Logistiikka19Korielektroniikan ohjausyksikkö20Korielektroniikan ohjausyksikkö21Mittaristo/murtohälytinjärjes‐
telmä22Sytytysanturi23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikköNroVirtapiiri25–26–
Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐ semmalla puolella kannen takana.
Irrota kansi.
Jos auto on varustettu renkaankor‐
jaussarjalla, irrota koko rasia.

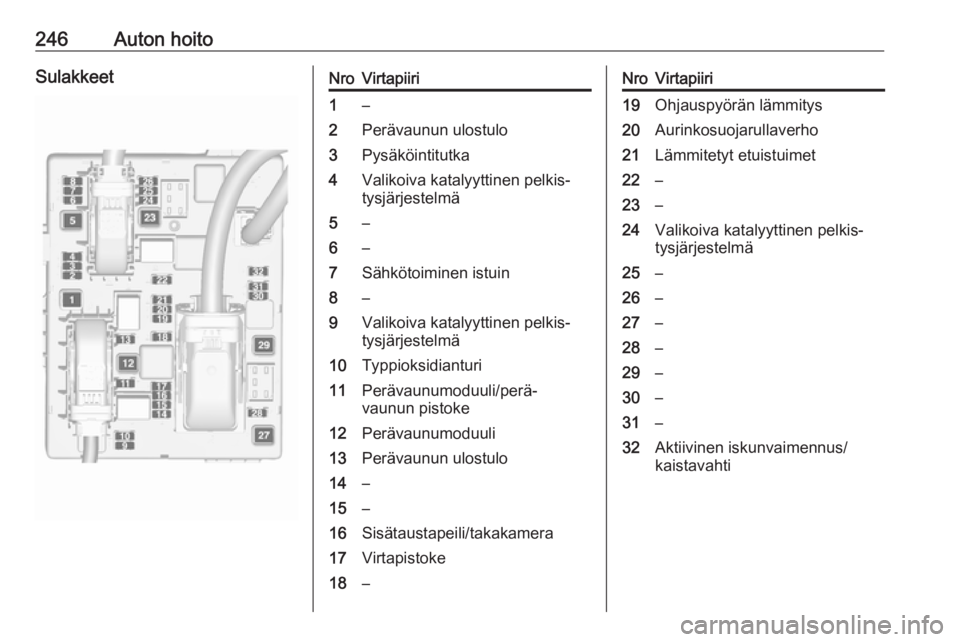

246Auton hoitoSulakkeetNroVirtapiiri1–2Perävaunun ulostulo3Pysäköintitutka4Valikoiva katalyyttinen pelkis‐tysjärjestelmä5–6–7Sähkötoiminen istuin8–9Valikoiva katalyyttinen pelkis‐
tysjärjestelmä10Typpioksidianturi11Perävaunumoduuli/perä‐
vaunun pistoke12Perävaunumoduuli13Perävaunun ulostulo14–15–16Sisätaustapeili/takakamera17Virtapistoke18–NroVirtapiiri19Ohjauspyörän lämmitys20Aurinkosuojarullaverho21Lämmitetyt etuistuimet22–23–24Valikoiva katalyyttinen pelkis‐
tysjärjestelmä25–26–27–28–29–30–31–32Aktiivinen iskunvaimennus/
kaistavahti
